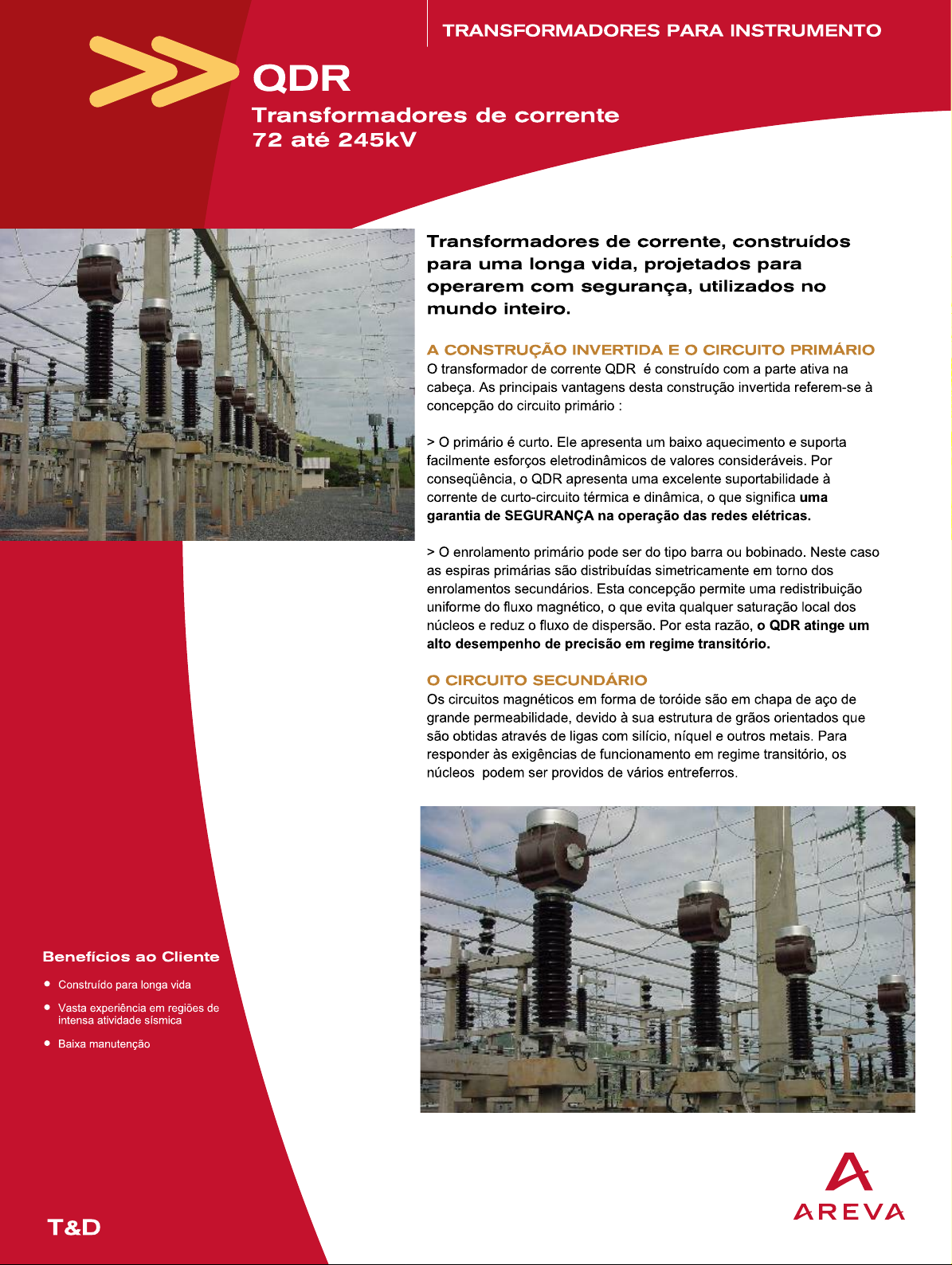

TRANSFORMADORES PARA INSTRUMENTO QDR Transformadores de corrente 72 até 245kV Transformadores de corrente, construídos para uma longa vida, projetados para operarem com segurança, utilizados no mundo inteiro. CONSTRUÇÃO INVERTIDA E CIRCUITO PRIMÁRIO transformador de corrente QDR é construído com a parte ativa na cabeça. As principais vantagens desta construção invertida referem-se à concepção do circuito primário : > primário é curto. Ele apresenta um baixo aquecimento e suporta facilmente esforços eletrodinâmicos de valores consideráveis. Por conseqüência, QDR apresenta uma excelente suportabilidade à corrente de curto-circuito térmica e dinâmica, o que significa uma garantia de SEGURANÇA na operação das redes elétricas. > enrolamento primário pode ser do tipo barra ou bobinado. Neste caso as espiras primárias são distribuídas simetricamente em torno dos enrolamentos secundários. Esta concepção permite uma redistribuição uniforme do fluxo magnético, o que evita qualquer saturação local dos núcleos e reduz o fluxo de dispersão. Por esta razão, QDR atinge um alto desempenho de precisão em regime transitório. CIRCUITO SECUNDÁRIO Os circuitos magnéticos em forma de toróide são em chapa de aço de grande permeabilidade, devido à sua estrutura de grãos orientados que são obtidas através de ligas com silício, níquel e outros metais. Para responder às exigências de funcionamento em regime transitório, os núcleos podem ser providos de vários entreferros. Benefícios ao Cliente Construído para longa vida Vasta experiência em regiões de intensa atividade sísmica Baixa manutenção A AREVA T&DQDR QDR pode comportar vários núcleos de proteção conjunto papel-óleo assim protegido resiste e de medição de características diferentes. As perfeitamente ao envelhecimento. espiras secundárias são bobinadas uniformemente sobre a circunferência dos toróides. Diferentes Dois outros elementos contribuem à longevidade relações de transformação são realizáveis por do isolamento derivações intermediárias nos enrolamentos secundários e/ou por primário comutável. > o aquecimento do transformador invertido é moderado em condições normais de serviço; QDR adapta-se perfeitamente às exigências > o material AREVA não apresenta descargas atuais das redes e do seu desenvolvimento parciais mesmo acima da tensão de serviço. futuro. RESINA Os enrolamentos secundários são localizados em uma caixa de alumínio que os protege de A parte ativa é encapsulada em resina, constituindo perturbações de alta frequência e serve de eletrodo um bloco compacto. Este bloco de resina tem uma de baixa tensão. Um tubo metálico prolonga esta tripla função caixa e conduz a fiação secundária até a caixa de > formar uma cuba estanque ao óleo; bornes, situada sob a base do aparelho. A caixa de > assegurar uma perfeita fixação da parte ativa bornes secundários, fundida em resina epoxi, é evitando compressão local; equipada com uma tampa inferior que pode possuir > fixar as espiras primárias. A resina contribui para furos roscados ou não para adaptação dos excelente suportabilidade do QDR em corrente de conduites. Saídas laterais roscadas podem ainda curto-circuito dinâmica. ser providas. A caixa secundária se caracteriza por sua solidez e sua hermeticidade. ISOLADOR ISOLAMENTO PAPEL-ÓLEO A cabeça do QDR é montada sobre um isolador de porcelana adequado ao nível de tensão e às Isolamento entre primário e secundário é condições ambientais. A porcelana apresenta a constituído de múltiplas camadas de papel contidas relação linha de fuga/tensão de serviço adaptada entre duas armaduras (a caixa de alumínio ao aos níveis de poluição (Norma IEC 815). As partes potencial de terra e a blindagem final ao potencial metálicas externas não necessitam qualquer de alta tensão). papel de alta rigidez dielétrica é manutenção, e são protegidas contra a corrosão secado e desgaseificado. É em seguida, > por oxidação anódica para a tampa de alumínio; impregnado com óleo mineral de alta qualidade, > por galvanização a quente para as peças em aço. previamente tratado. Este tratamento é executado segundo um processo controlado dentro de uma autoclave aquecida e sob vácuo. Para proteger o óleo do meio ambiente, fecha-se transformador com uma membrana composta em borracha resistente tanto ao ataque do ar exterior (ozônio), quanto ao óleo mineral. Graças à sua forma ondulada, esta membrana pode acompanhar as variações do volume do óleo sem que resulte qualquer alteração da pressão interna. Como opção, seu QDR pode ser equipado com uma membrana metálica. A membrana ondulada. 2>3QUALIDADE E REFERÊNCIAS ESPECIFICAÇÃO Há mais de 25 anos, centenas de QDR's foram Com o objetivo de otimizar e/ou recomendar instalados ao redor do mundo. Em todos os tipos transformador mais adequado, é necessário que de climas e até mesmo sob as condições mais nos seja informado: severas, nossos equipamentos estão capacitados normas para atender aos clientes mais exigentes. tensão máxima de serviço freqüência nominal sucesso excepcional deste transformador é tensões de ensaio (freqüência industrial, impulso) resultado de um meticuloso projeto orientado para correntes nominais primária e secundária dois grandes objetivos: a SEGURANÇA e a sobrecorrente máxima permanente LONGEVIDADE. Para garantir estes objetivos, correntes nominais de curto-circuito térmica e nosso serviço de qualidade assegurada efetua um dinâmica controle permanente : número de derivações secundárias na recepção das matérias-primas e potência e classe de precisão por derivação componentes; meio ambiente: altitude, temperatura ambiente, em todas as etapas de fabricação; condições atmosféricas, sísmicas e poluição. nos ensaios finais. QDR clássico é capaz de suportar condições As medições e os ensaios confirmam as sísmicas muito severas. Por motivo de segurança características garantidas. Regularmente, os nas subestações, em caso de operações transformadores são submetidos a ensaios de tipo acidentais, os transformadores podem ser providos em nossos laboratórios ou em laboratórios com dispositivos adicionais de proteção, externos especializados. minimizando assim, os efeitos de risco de um incidente eventual. TRANSPORTE 1. Tampa de alumínio 2. Membrana 4 Os transformadores de corrente QDR podem ser 3. Indicador de nível de óleo transportados tanto na posição vertical, quanto na 4. Pára-raio horizontal, sem problemas. Os aparelhos são 5. Barras de conexão acompanhados de instruções para facilitar sua 10 6. Terminais primários 11 instalação. 7. Enrolamento primário 12 13 8. Enrolamentos secundários 14 9. Isolação papel-óleo 10. Cabeça de resina epóxi 11. Flange superior de fixação da porcelana 12. Isolador de porcelana 13. Óleo isolante 14. Terminais secundários 15. Fiação secundária 16. Flange inferior de fixação da porcelana 15 17. Base 17 18. Caixa de terminais secundários 18Características Elétricas TIPO QDR 72 QDR123 QDR145 QDR170 QDR245 QDR 72/2 QDR123/2 QDR145/2 QDR170/2 Tensão máxima de serviço (kV) 72,5 123 145 170 245(300) Tensão suportável a frequência industrial 1 min. (kV) 140 230 275 325 395/460 Tensão suportável de impulso atmosférico 1,2/50 useg (kV de c.) 325 550 550/650 650/750 950/1050 Tensão suportável de impulso manobra (kV de crista) 750(850) TIPO QDR QDR/2 QDR QDR/2 Tipo barra Tipo barra Múltipla relação Múltipla relação prim. 1:2:4 comutável prim. 1:2:4 comutável Corrente primária máxima (A) 4800 A 3000 A 4x900 A 4x750 A Corrente de curto-circuito térmica máxima (kA eff 1") 180 kA 160 kA 240 kAEspira 240 kAEspira r.m.s. 1" r.m.s. 1" (máx 150 kA r.m.s. 1") (máx 150 kA r.m.s. 1") Corrente de curto-circuito dinâmica máxima (kA de crista) 250 kA 250 kA 600 kAEspira 600 kAEspira de crista de crista (máx (máx 250 kA de crista) 250 kA de crista) D2 D1 D3 D3 L2 L2 Dimensões TIPO D1 D2 D2 D3 H1 H2 H3 L1 L2 Peso Peso (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Total óleo H2 H3 (B) (M) (*) (Kg) (Kg) QDR72 525 590 700 150 110 1326 1805 403 450 540 45 QDR123 525 590 700 150 110 1820/2000 2300/2480 403 450 610 62 QDR145 525 590 700 150 110 2000/2240 2480/2720 403 450 620 65 QDR170 525 590 700 150 110 2240/2480 2720/2960 403 600 630 69 QDR245 525 590 700 150 110 2720/2960 3200/3440 403 600 680 86 H1 QDR72/2 452 520 620 150 110 1285 1679 384 450 390 39 QDR123/2 452 520 620 150 110 1780/0000 2200/0000 384 450 435 46 Products AREVA - 2004. AREVA, the AREVA logo and any alternative version thereof are trademarks and service marks of AREVA. All trade names or trademarks mentioned herein whether registered or not, are L1 QDR145/2 452 520 620 150 110 1960/2200 2380/2620 384 450 450 49 QDR170/2 452 520 620 150 110 2200/2270 2620/2690 384 600 470 52 (B) : Tipo barra. (M) Tipo religável com bornes tipo pino liso. Para bornes tipo barra chata, dimensões sob encomenda. (*) Para bornes tipo barra chata, dimensões sob encomenda. the property of their owners. 389191982 RCS PARIS Nossa política é de contínuo desenvolvimento. design de nossos produtos pode mudar a qualquer hora. AREVA T&D Worldwide Contact Centre Enquanto todos OS esforços são dedicados para a atualização da literatura, este catálogo deve ser visto como um guia meramente informativo. Seu conteúdo não significa uma oferta para venda ou advertência para a Tel: +44 1785 250 070 aplicação de qualquer produto nele mencionado. Não podemos nos responsabilizar por quaisquer apoios em decisões tomadas com base em seu conteúdo, sem www.areva-td.com informações específicas adicionais.
