INSTRUÇÕES:
Esta Avaliação de pesquisa contém 02 questões, totalizando 10 (dez) pontos.
Você deve preencher dos dados no Cabeçalho para sua identificação
Nome / Data de entrega
Utilize o espaço abaixo destinado para realizar a atividade.
Ao terminar grave o arquivo com o seu nome (nome do aluno).
Envie o arquivo pelo sistema.

Observação: Só será avaliada a questão que apresentar o seu respectivo desenvolvimento.


1. Determine a diferença de pressão que existiria no ponto (1) entre dois sistemas como o exemplo
acima em cujo ponto de entrada se considerasse uma entrada com cantos delgados em um caso, e

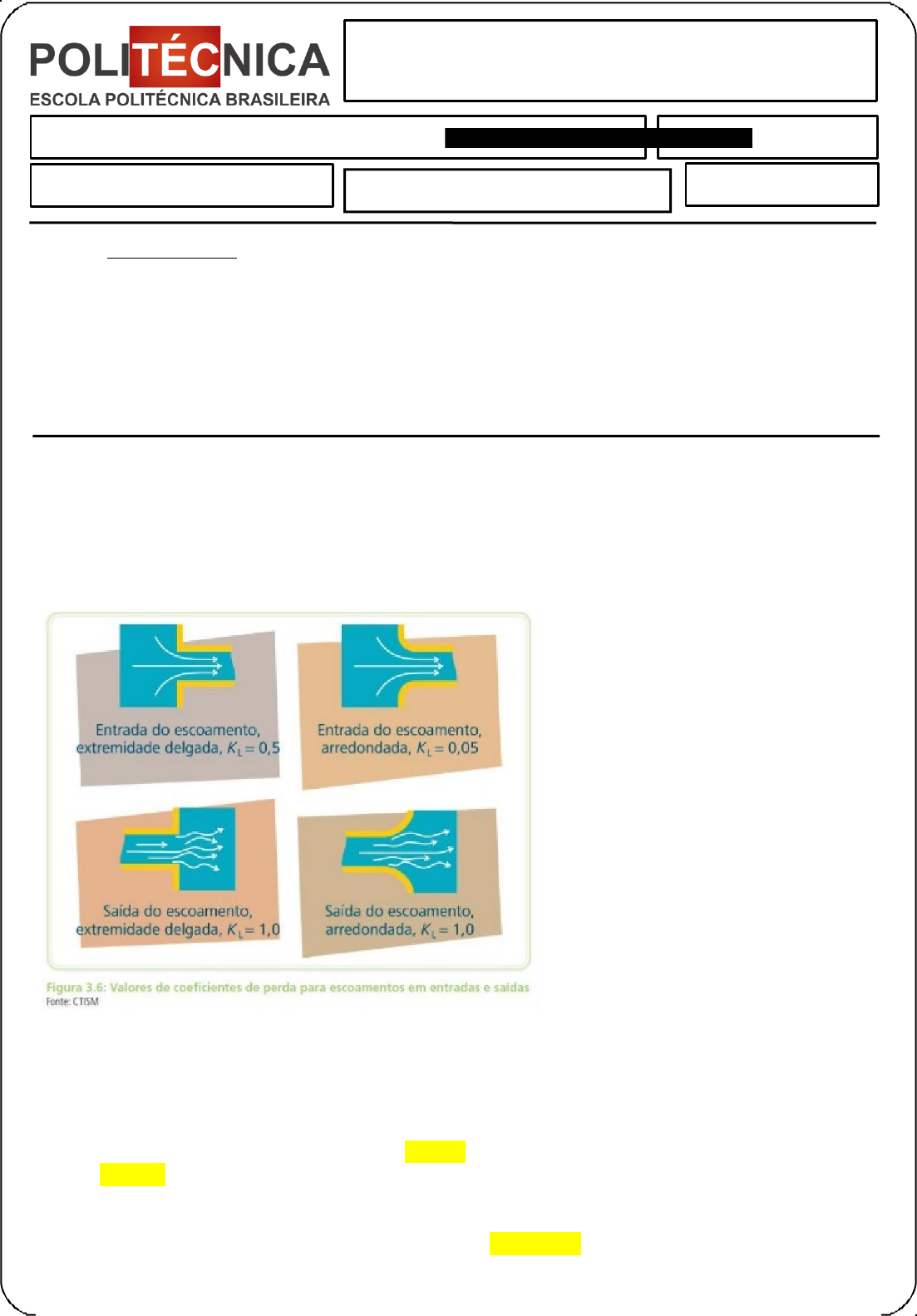

em outro, uma entrada com cantos arredondados de acordo com a (Figura 3.6 da aula 03)?


















Como é alterada apenas a entrada do tubo, o total das perdas de cargas normais (hN) continuam iguais a
5,60m.
Já o total das perdas cargas localizadas (hLOC=5,79m) é alterada pois devemos somar a perda de carga
da entrada agora.

Se a entrada for delgada, com KL= 0,5, temos:
hLOC = KLx (V2 / 2g) = 0,5 x 2,652 / (2 x 9,81) = 0,179
hLOC = 0,179 m
hL = hN + hLOC = 5,60 m + 5,79 m + 0,179 m = 11,569 m
Sendo assim, P1 = γ (Z2 + hL) = 10000 x (3 + 11, 569) = 145.690 Pa

Atividade de Aprendizagem 03: Mecânica dos Fluidos
Aluno (a): ANTONIO AVILDO SORIANO 13/06/2024
Atividade de Aprendizagem 03 NOTA:
Mecânica dos Fluidos
E se a entrada for arredondada, com KL= 0,05, temos:
hLOC = KLx (V2 / 2g) = 0,05 x 2,652 / (2 x 9,81) = 0,018
hLOC = 0,018m
hL = hN + hLOC = 5,60 m + 5,79 m + 0,018 m = 11,408 m


E então temos a nova pressão em (1), P1 = γ (Z2 + hL) = 10000 x (3 + 11,408) = 144.080 Pa

Portanto, se a entrada fosse delgada, a pressão em (1 ) se ria d e 145.690 Pa, já
se a entrada fosse arredondada, a pressão em (1) seria de 144.080 Pa.

Uma diferença de 145.690 Pa – 144.080 Pa = 1.610 Pa

2. De acordo com a figura que segue, determine a potência necessária à bomba para elevar água
a 61 metros do reservatório 1 ao reservatório 2, por uma tubulação de ferro fundido,
considerando as perdas de carga.
Considere: Q = 6 m3/min, r = 999 kg/m3 e m = 1,12. 10-3 N.s/m2.

Primeiramente, iremos encontrar as perdas de cargas normais, sendo L [ m] = 152 m







Atividade de Aprendizagem 03: Mecânica dos Fluidos





Atividade de Aprendizagem 03: Mecânica dos Fluidos



Agora, a equação da energia mecânica:



Atividade de Aprendizagem 03: Mecânica dos Fluidos
