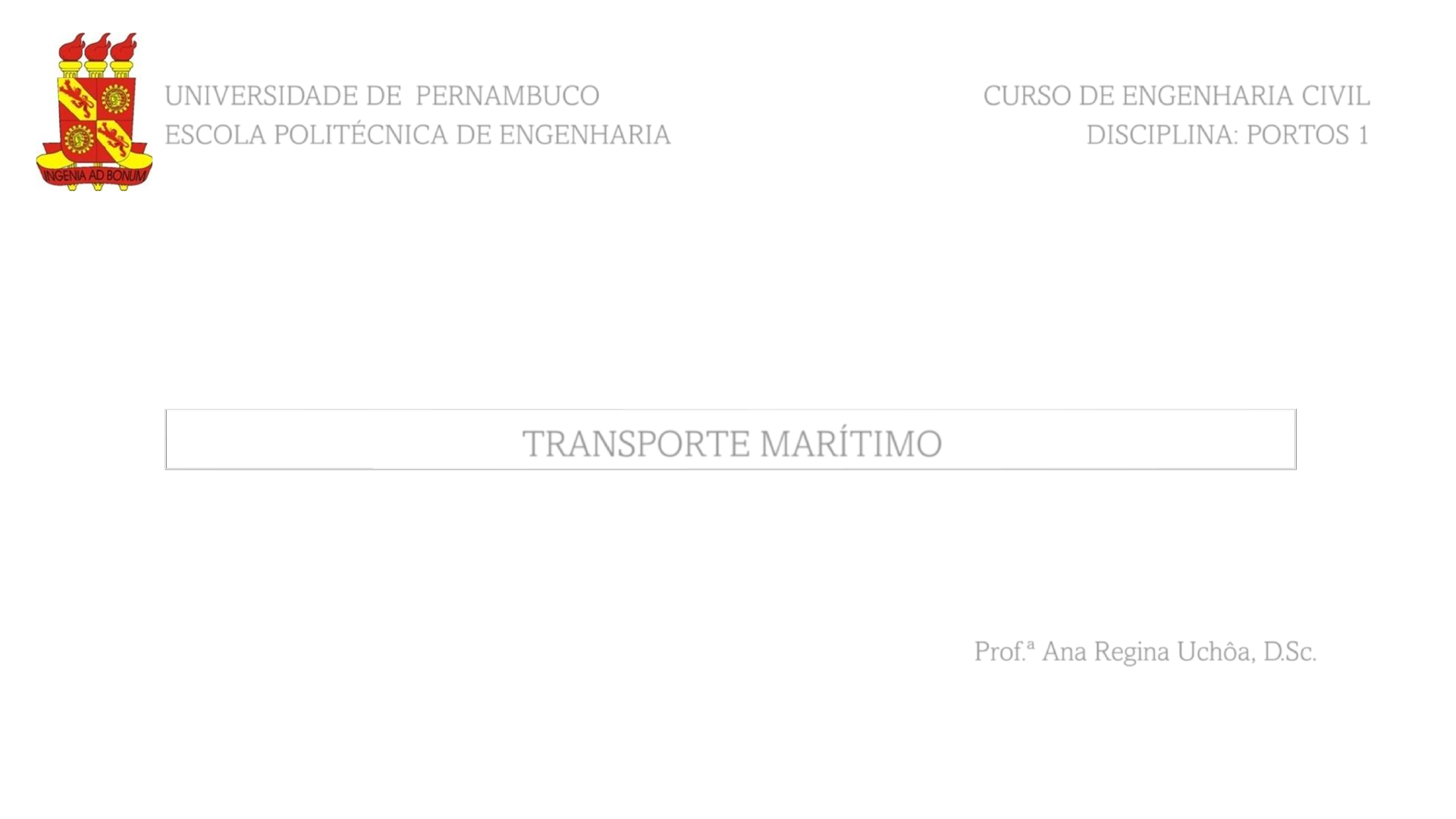

TRANSPORTE MARÍTIMO
UNIVERSIDADE DE PERNAMBUCO
ESCOLA POLITÉCNICA DE ENGENHARIA
Prof.ª Ana Regina Uchôa, D.Sc.
CURSO DE ENGENHARIA CIVIL
DISCIPLINA: PORTOS 1
SISTEMA DE TRANSPORTE AQUAVIÁRIO
VIAS MARÍTIMAS E INTERIORES PORTOS E TERMINAIS PORTUÁRIOS
PORTO DE SUAPE - PE
RIO TAQUARI - RS
PORTOS 1 – POLI/UPE
VEÍCULOS
TERMINAL MARÍTIMO DE BELMONTE- BANAVIO ROLL-ON ROLL-OFF
TRANSPORTE MARÍTIMO
NAVIO OCEANOGRÁFICO ANTARES
PORTOS 1 – POLI/UPE
NAVEGAÇÃO MARÍTIMA
NAVEGAÇÃO DE LONGO CURSO - realizada entre portos
brasileiros e estrangeiros, sejam marítimos, fluviais ou lacustres
– LEI Nº 10.893/2004.
NAVEGAÇÃO DE CABOTAGEM - realizada entre portos
brasileiros, utilizando exclusivamente a via marítima ou a via
marítima e as vias navegáveis interiores – LEI Nº 10.893/2004.
NAVEGAÇÃO DE APOIO MARÍTIMO - navegação destinada
ao atendimento das atividades de apoio para a exploração de
hidrocarbonetos e outros minerais sob água.
NAVEGAÇÃO DE APOIO PORTUÁRIO - realizada em áreas
portuárias marítimas ou fluviais e lacustres, nas atividades de
navegação mercante, destinadas a apoiar as operações dos
portos e terminais e as embarcações que as frequentam.
PORTOS 1 – POLI/UPE
PORTOS 1 – POLI/UPE
TIPOS DE CABOTAGEM
 GRANDE CABOTAGEM
realizada no tráfego marítimo mercantil entre os portos
brasileiros e entre estes e os portos da Costa Atlântica da
América do Sul, das Antilhas e da Costa Leste da América
Central, excluídos os portos de Porto Rico e Ilhas Virgens
 PEQUENA CABOTAGEM
realizada no tráfego marítimo mercantil entre os portos
brasileiros, não se afastando a embarcação mais de 20 (vinte)
milhas da costa e fazendo escala em portos, cuja distância não
exceda de 400 milhas. Nela está incluída a navegação realizada
com fins comerciais entre a costa brasileira e as ilhas
oceânicas brasileiras
ATIVIDADES DE
CABOTAGEM
 ALTO MAR – realizada fora da visibilidade da costa.
 COSTEIRA – realizada ao longo do litoral brasileiro, dentro
dos limites de visibilidade da costa.
 APOIO MARÍTIMO – realizada entre os portos ou
terminais marítimos e as plataformas tripuláveis.
PORTOS 1 – POLI/UPE
Fonte: ROJAS, 2014
PORTOS DE
CABOTAGEM NO
BRASIL
CARGAS TRANSPORTADAS
▪ QUÍMICOS
▪ COMBUSTÍVEIS
▪ ALIMENTOS
▪ AREIAS
▪ CEREAL
▪ MINÉRIOS
▪ AUTOMÓVEIS
▪ CARGA GERAL: CAIXAS, PALETES, BARRIS, CONTÊINERES.
PORTOS 1 – POLI/UPE
TIPOS DE NAVIOS
MILITAR
COMÉRCIO
INDÚSTRIA
AUXILIARES
PORTOS 1 – POLI/UPE
Fonte: ROJAS, 2014
TIPOS DE NAVIOS
ATIVIDADE MILITAR - NAVIOS DESTINADOS A OPERAÇÕES MILITARES CONTROLADOS
E GERIDOS PELO MINISTÉRIO DA MARINHA.
NAVIO DE GUERRA DA MARINHA ALMIRANTE SABOIA
NDCC
PORTOS 1 – POLI/UPE
ATIVIDADE DE COMÉRCIO - NAVIOS DESTINADOS A ATIVIDADES COMERCIAIS PARA O
TRANSPORTE DE PASSAGEIROS.
NAVIO MSC SEAVIEW
PORTOS 1 – POLI/UPE
GRANELEIROS CARGA GERAL CARGA UNITIZADA
PORTOS 1 – POLI/UPE
ATIVIDADE DE CARGA – NAVIOS DESTINADOS A ATIVIDADES COMERCIAIS PARA MOVIMENTAÇÃO
DE CARGA
Navio petroleiro Aframax Navio gaseiro Navio mineraleiro
VALEMAX
GRANELEIROS
PORTOS 1 – POLI/UPE
Castro Alves - 24
Navio Handysize
Navio CapesizeNavio Pós-Panamax
Navio Seawaymax
Deadweight tonnage - refere-se ao
peso que um navio pode
transportar com segurança - isso
inclui o peso da carga a bordo
do navio, a tripulação, o
combustível, a água, o reator etc.
DWT
PORTOS 1 – POLI/UPE
Navio Porta-contêiner Navio Roll-on Roll-off Navio Porta-barcaças
CARGA UNITIZADA
PORTOS 1 – POLI/UPE
PORTOS 1 – POLI/UPE
NAVIO ROLL-ON ROLL-OFF
NAVIO RO-RO FELICITY ACE
Navio Blue Marlin
Navio Multi Purpose Navio Box type Navio Heavy lift Navio Reefer
CARGA GERAL
PORTOS 1 – POLI/UPE
ATIVIDADE DE INDÚSTRIA - pesca, FPSO (Floating Production, Storage and Off loading), Shuttle tankers,
dragas, lança-cabos.
Unidade flutuante de produção,
armazenamento e transferência
(FPSO)
Shuttle Tanker Draga
PORTOS 1 – POLI/UPE
NAVIO RO-RO FELICITY ACE
16/02/2022
PORTO DE SUAPE - PE
PORTOS 1 – POLI/UPE
TERMINAL MARÍTIMO DE BELMONTE- BA
LOGÍSTICA PORTUÁRIA
É a atividade para a qual se desenvolve um
planejamento visando deslocar cargas ou pessoas
até o local certo, no melhor tempo e menor custo
possível dentro das condições estabelecidas. Para
isso, é preciso analisar e executar as melhores
condições de fluxos de produtos, pessoas e
informações.
MODAL AQUAVIÁRIO
TRANSPORTE AQUAVIÁRIO
VANTAGENS DESVANTAGENS
Competitivo para
produtos de baixo custo
Velocidade reduzida
Para longas distâncias Pouco flexível
Para grandes volumes
movimentados
Limitados a zonas como
orla marítima, lagoas e
rios navegáveis
SERVIÇOS LOGÍSTICOS INTEGRADOS
▪ .
TIPOS DE OPERAÇÕES:
▪ INTERMODALIDADE
▪ MULTIMODALIDADE.
PORTOS 1 – POLI/UPE
OPERAÇÕES DE TRANSPORTE
Toda a operação é coberta por um único
documento fiscal o CTMC (Conhecimento
de Transporte Multimodal de Cargas), que é
emitido pelo OTM (Operador de Transporte
Multimodal). Logo, mesmo com a
necessidade de usar mais de um modal de
transporte é expedido somente um
documento fiscal.
OPERAÇÕES DE TRANSPORTE
são emitidos diferentes documentos de
transporte para cada operação.
A responsabilidade é dividida entre os
transportadores participantes da operação.
Ou seja, caso aconteça algum tipo de
problema com a carga durante parte do
trajeto, somente a empresa responsável pela
movimentação naquele momento é
responsável.
CONTÊINER
▪ É o principal equipamento nas operações integradas.
▪ Permite vários tipos de combinações multimodais.
▪ A carga acondicionada em contêiner não necessita de
manuseios custosos e possibilita o serviço porta a porta
quando a combinação de modais utiliza caminhões.
▪ Os serviços integrados são oferecidos por diversas
empresas de navegação que operam com navios porta-
contêineres.
▪ TEU - Unidade equivalente a 20 Pés (Twenty-foot
Equivalent Unit ou TEU), é uma medida padrão utilizada
para calcular o volume de um contêiner. (1 pé =
0,304799 m).
PORTOS 1 – POLI/UPE
▪ Estrutura em aço carbono, sem necessitar
de controle de temperatura e ambiente.
Equipamento utilizado para cargas secas,
desde produtos químicos secos até
alimentos não perecíveis.
▪ Carga máxima P.B. do container 20’ é
30.480 kg (subtraindo deste peso, a tara
do equipamento de 2.230); container de
40’ é 32.500 kg (subtraindo deste peso, a
tara do equipamento, de3.720 kg).
▪ Capacidade cúbica 20’: 33,2 m3.
▪ Capacidade cúbica 40’ : 67,7 m3
Contêiner Dry Box 20’ e 40’
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Dry Box
Container fechado, com
embalagem própria, sem
necessitar de controle de
temperatura e ambiente. Apesar da
palavra “seca”, também pode
transportar fluídos, desde que
armazenados em embalagens
propícias a esse tipo de produto –
tambores, tonéis e IBC
(Intermediate Bulk Container ).
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner High Cube 40’
Apresenta mesma finalidade do Dry
Box 40’, usado para qualquer carga
seca. Possui capacidade maior em sua
cubagem, de até 32.500 kg
(subtraindo deste peso, a tara do
equipamento de 3.900 kg). A
vantagem está na altura, não na
capacidade total do container.
Capacidade cúbica: 76 m3
TIPOS DE CONTÊINER
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Graneleiro Dry 20’
▪ Modelo de container graneleiro,
especialmente revestido internamente.
Permite o transporte de grãos, a exemplo
de café, milho, sementes, malte.
▪ Carga máxima PB é 32.000 kg (subtraindo
deste peso, a tara do equipamento de 2.900
kg). Capacidade cúbica: 37,5 m3.
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Open Top 20’ e 40’
▪ Possui estrutura em aço carbono, com medidas de
20’ (mais curto) e 40’ (mais longo). Para cargas que
têm excesso de altura e não podem ser molhadas,
como vidro, mármore, maquinário, pois possui uma
abertura superior cobertapor uma lona, que facilita
o içamento da carga.
▪ Carga máxima PB é 30.480 kg (subtraindo deste
peso, a tara do equipamento).
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Flat Rack 20’ e 40’
▪ Possui estrutura em aço carbono com
características de uma prancha, com laterais
abertas e sem coberturas. Projetados para o
transporte de cargas de grandes dimensões e
com peso extra como maquinários do tipo
empilhadeiras, tratores, geradores.
▪ Container 20’ possui carga máxima P.B. de 34.000
kg (subtraindo deste peso, a tara do equipamento
de 5.000 kg). Capacidade cúbica: 56,7 m3.
▪ Container 40’, a carga máxima P.B. é 50.000 kg
(subtraindo deste peso, a tara do equipamento de
5.000 kg). Capacidade cúbica: 56,7 m3.
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Tanque 20’
▪ Existem múltiplas aplicações
e desenhos deste tipo de
contêiner. São revestidos para
o transporte de produtos
químicos corrosivos ou para
cargas de ácidos e vinhos. Há
disponibilidade de
equipamentos com calefação
para outras cargas especiais.
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Reefer 20’ e 40’
▪ Com equipamento próprio para geração de frio.
Destinados ao transporte de carga que requer
temperaturas constantes abaixo de zero ou
temperaturas controladas. Exemplo: Carnes,
peixes, frutas.
▪ Reefer 20’ (tara:2.920 kg; carga máxima P.B.:
30.480 kg; carga Máxima:27.400 kg; controle de
Temperatura: -30º e +30º.
▪ Reefer 40’ (tara:4.800 Kg; carga Máxima P.B.:
32.500 Kg; carga Máxima: 27.700 Kg; controle de
Temperatura:-30º e +30ºMedidas internas
PORTOS 1 – POLI/UPE
TIPOS DE CONTÊINER
Contêiner Plataforma 20’ e 40’
▪ Modelo de container não possui
teto ou laterais, ideal para cargas
com excesso de peso.
▪ Necessário que o material possa
ser amarrado ou bem preso na
plataforma para evitar acidentes.
LEITURA COMPLEMENTAR
❖ INTRODUÇÃO À LOGÍSTICA PORTUÁRIA E NOÇÕES
DE COMÉRCIO EXTERIOR. Pablo Rojas. Porto Alegre:
Bookman, 2014.
❖ LOGÍSTICA, TRANSPORTE E INFREAESTRUTURA.
Armazenagem – Operador Logístico – via TI – Multimodal.
– Marco Aurélio P. Dias. 3 reimpr. – São Paulo: Atlas, 2016.
