586 UNIDADE 3 | ÓPTICA GEOMÉTRICA
o centro óptico da lente é igual a d. Uma fonte pon-
tual de grande potência, capaz de emitir luz exclu-
sivamente para a direita, é colocada no ponto P.
Os raios luminosos provenientes da fonte seguem,
então, as trajetórias indicadas, acendendo um pa-
lito de fósforo cuja extremidade se encontra no
ponto Q.
Q L P E
60 cm 60 cm
d
Considerando as medidas do esquema, aponte a
alternativa em que aparecem os valores corretos
de fE e d:
a) fE 5 60 cm; d 5 120 cm.
b) fE 5 60 cm; d 5 75 cm.
c) fE 5 30 cm; d 5 120 cm.
d) fE 5 30 cm; d 5 75 cm.
e) fE 5 60 cm; d 5 72 cm.

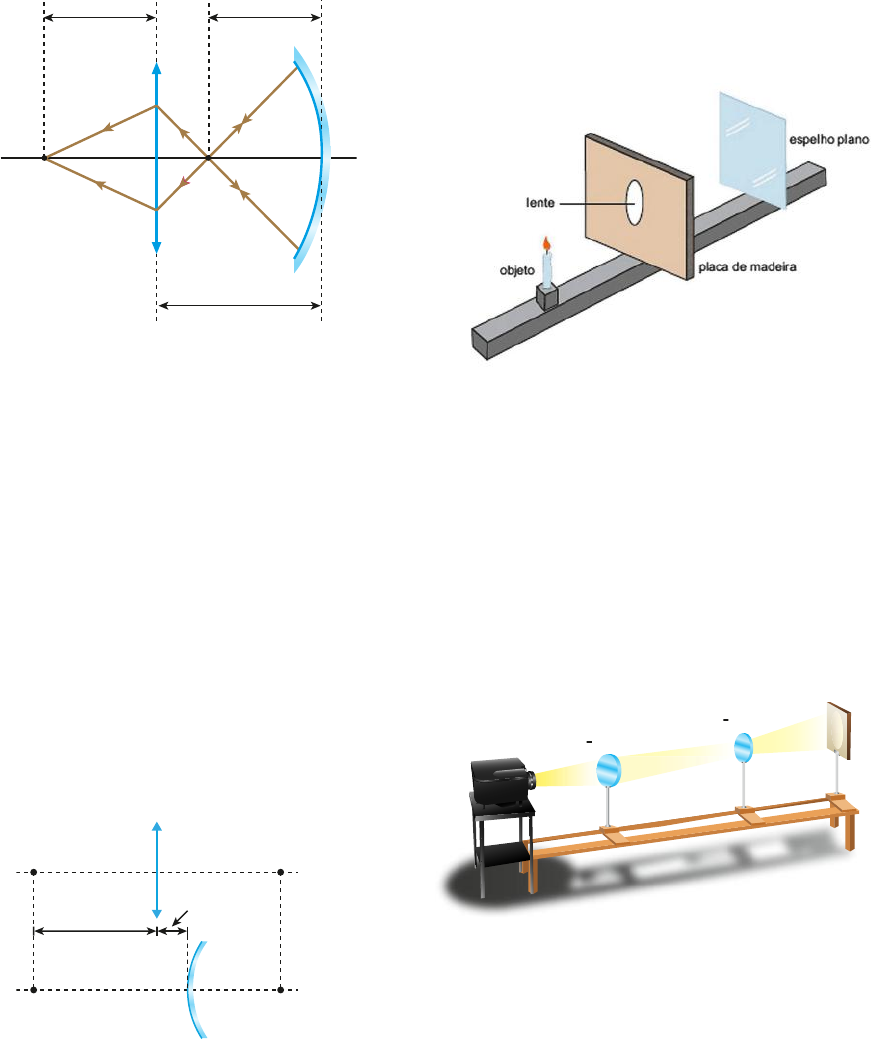

 75. Nos esquemas abaixo, a lente convergente L, de
distância focal fL 5 20,0 cm, e o espelho esférico
convexo E operam de acordo com as condições
de Gauss, com seus eixos principais coincidentes
com a direção OP. Na figura 1, L conjuga a uma
pequena lâmpada colocada no ponto O uma ima-
gem situada no ponto P. Na figura 2, E conjuga à
mesma lâmpada fixa em O uma imagem também
situada no ponto P.
P
fig. 1
fig. 2
L
E
P
O
40,0 cm
10,0 cm
O
O raio de curvatura de E tem valor, em centímetros,
igual a:
a) 37,5.
b) 75,0.
c) 112,5.
d) 150,0.
e) 187,5.
 76. (Unesp-SP) No centro de uma placa de madeira,
há um orifício no qual está encaixada uma lente
delgada convergente de distância focal igual a
30 cm. Esta placa é colocada na vertical e um
objeto luminoso é colocado frontalmente à lente,
à distância de 40 cm. No lado oposto, um espe-
lho plano, também vertical e paralelo à placa de
madeira, é disposto de modo a refletir a imagem
nítida do objeto sobre a placa de madeira. A fi-
gura ilustra a montagem.
Nessa situação, o espelho plano se encontra em
relação à placa de madeira a uma distância de
a) 70 cm.
b) 10 cm.
c) 60 cm.
d) 30 cm.
e) 40 cm.
 77. (Vunesp) A figura mostra um banco óptico com
duas lentes esféricas, delgadas, convergentes e
de distância focal igual a 20 cm, cujos eixos prin-
cipais coincidem. Acoplado a esse equipamento,
um projetor atua como objeto luminoso.
1a lenteprojetor
2a lente
anteparo
Colocando-se o projetor sobre o eixo principal do
sistema, na posição xp 5 0 cm, a primeira lente
na posição x1 5 30 cm e a segunda lente na po-
sição x2 5 70 cm, a imagem final conjugada pela
segunda lente se formará na posição
a) 40cm
b) 50 cm
c) 60 cm
d) 75 cm
e) 80 cm
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
R
e
p
ro
d
u
ç
ã
o
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
U
N
E
S
P,
 2
0
1
7
