08 05 Lista de Exercícios Força Magnética em Condutores

Prévia do material em texto

Prof. Daniel Ortega
Física
Br
Página 1 de 4

Lista de Exercícios – Força Magnética em Condutores

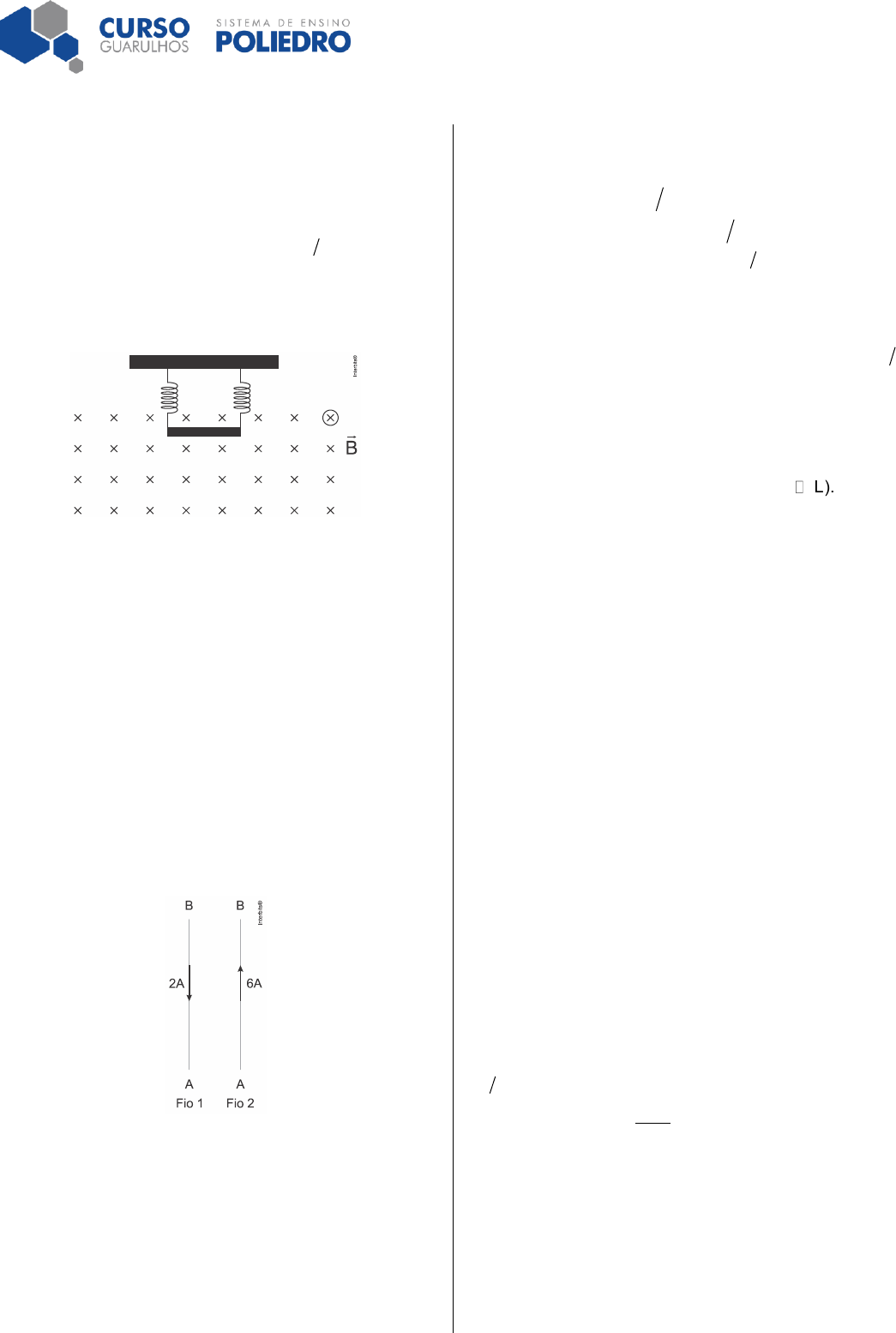

1.(Efomm 2019) Um tenente da EFOMM construiu um
dispositivo para o laboratório de Física da instituição. O
dispositivo é mostrado na figura a seguir. Podemos
observar que uma barra metálica, de 5 m de comprimento
e 30 kg, está suspensa por duas molas condutoras de peso
desprezível, de constante elástica 500 N m e presas ao
teto. As molas estão com uma deformação de 100 mm e a
barra está imersa num campo magnético uniforme da
intensidade 8,0 T.



Determine a intensidade e o sentido da corrente elétrica real
que se deve passar pela barra para que as molas não
alterem a deformação.

a) 2,5 A, esquerda
b) 2,5 A, direita
c) 5 A, esquerda
d) 5 A, direita
e) 10 A, direita


2. (Fac.Albert Einstein-Medicin 2018) Dois fios
condutores retos, muito compridos, paralelos e muito
próximos entre si, são percorridos por correntes elétricas
constantes, de sentidos opostos e de intensidades 2 A e
6 A, conforme esquematizado na figura.



A razão entre os módulos das forças magnéticas de um fio
sobre o outro e o tipo de interação entre essas forças é igual
a:

a) 1, repulsiva

b) 3, atrativa

c) 12, atrativa

d) a resultante das forças será nula, portanto, não haverá
interação entre elas.
TEXTO PARA A PRÓXIMA QUESTÃO:
SE NECESSÁRIO, UTILIZE OS VALORES FORNECIDOS
ABAIXO:
Densidade da água 31g cm=
Aceleração da gravidade 2g 10 m s= 1cal 4 J=
Calor específico do cobre 0,090 cal g C= 
Coeficiente de dilatação linear 6 117 10 C− −=  
Resistividade a 820 C 1,72 10 m− =  
Permeabilidade magnética do vácu 70 4 10 T m Aμ π
−=  
3π =


3. (Uepg 2018) Dois fios condutores muito longos, de
comprimento L, estão dispostos paralelamente e
separados por uma distância r, onde (r L). Cada fio
transporta uma corrente elétrica I. Considerando que o
meio onde os fios se encontram é o vácuo, assinale o que
for correto.

01) Se as correntes elétricas transportadas em cada fio
tiverem sentidos opostos, a força magnética entre eles
será atrativa.

02) O módulo da força magnética entre os fios é
inversamente proporcional ao quadrado da distância
entre eles.

04) A força magnética entre os dois fios é proporcional ao
produto das correntes elétricas transportadas em cada
fio.

08) O valor do vetor indução magnética no ponto médio da
distância entre os dois fios é necessariamente nulo.

16) A direção da força magnética entre os fios é
perpendicular ao comprimento dos fios.


4. (Eear 2017) Dois condutores paralelos extensos são
percorridos por correntes de intensidade 1i 3 A= e
2i 7 A.= Sabendo-se que a distância entre os centros dos
dois condutores é de 15 cm, qual a intensidade da força
magnética por unidade de comprimento entre eles, em
N m?μ
Adote:
7
0
T m
4 10
A
μ π −

=  
a) 56

b) 42

c) 28

d) 14


5. (Unioeste 2017) Três fios longos, retilíneos e paralelos
indicados pelas letras A, B e C são percorridos pelas

Prof. Daniel Ortega
Física
Br
Página 2 de 4
correntes elétricas constantes, A BI , I e CI , conforme mostra
a figura abaixo. Assinale a alternativa CORRETA que indica
a razão entre AI e BI para que a resultante da força
magnética no fio C, exercida pelos fios A e B, seja nula.


a) A BI I 1 2=

b) A BI I 2=

c) A BI I 1 4=

d) A BI I 4=

e) Não existe razão possível, já que ambas as forças
apontam na mesma direção.


6. (Unesp 2017) Um motor elétrico é construído com uma
espira retangular feita com um fio de cobre esmaltado
semirraspado em uma extremidade e totalmente raspado
na outra, apoiada em dois mancais soldados aos polos A
e B de uma pilha. Presa a essa espira, uma hélice leve
pode girar livremente no sentido horário ou anti-horário. Um
ímã é fixo à pilha com um de seus polos magnéticos (X)
voltado para cima, criando o campo magnético responsável
pela força magnética que atua sobre a espira, conforme
ilustrado na figura.



Se A for um polo __________, B um polo __________ e
X um polo __________, dado um impulso inicial na espira,
ela mantém-se girando no sentido __________.

Assinale a alternativa que completa, correta e
respectivamente, as lacunas do texto.

a) negativo – positivo – sul – horário

b) negativo – positivo – norte – anti-horário

c) positivo – negativo – sul – anti-horário

d) positivo – negativo – norte – horário

e) negativo – positivo – norte – horário
TEXTO PARA A PRÓXIMA QUESTÃO:

Quando necessário, adote:

• módulo da aceleração da gravidade:
210 m s−
• densidade do ar:
31,2 kg m
• calor específico do ar:
1 10,24 cal g C− −  
• 1cal 4,2 J=
• permeabilidade magnética do meio
74 10 T m Aμ π −=   
• valor de pi: 3π =

7. (Fac. Albert Einstein - Medicin 2017) Determine o valor
da força magnética, em newtons, entre dois fios metálicos
cilíndricos, de mesma resistividade elétrica, retilíneos,
paralelos, de comprimentos iguais a 100 cm, distanciados
em 10 cm e com raios de 1mm e 2 mm, quando cada um
deles for ligado a uma fonte de corrente contínua de
diferença de potencial igual a 2,0 V.

Adote: 24 n mρ Ω=  (resistividade elétrica do metal dos
fios)

a) 0,2

b) 0,3
c) 0,4
d) 0,5


8. (Uepg 2016) Considere dois fios infinitos retilíneos e
condutores, percorridos pelas correntes A(i ) e B(i ) de
sentidos contrários, colocados paralelamente um ao outro
no vácuo a uma distância (d), conforme a figura abaixo.
Desprezando a espessura dos fios e adotando como
referência o plano da folha, assinale o que for correto.


01) No ponto médio entre os fios, o campo magnético
resultante é nulo.

02) Se as correntes elétricas nos fios tivessem o mesmo
sentido, as forças magnéticas seriam de atração.

04) O campo magnético gerado pela corrente elétrica do fio
B, no ponto P, emerge da página.

08) A força magnética entre os condutores depende da
distância. Fios muito próximos estariam sujeitos a
forças magnéticas mais intensas.

16) Sendo F o módulo da força magnética que age nos fios,
se as correntes elétricas A(i ) e B(i ) forem duplicadas,
e a distância passar a ser
1
4
 do seu valor, o valor da
força ficará inalterado.

Prof. Daniel Ortega
Física
Br
Página 3 de 4

9. (Espcex (Aman) 2016) A figura abaixo representa um fio
condutor homogêneo rígido, de comprimento L e massa M,
que está em um local onde a aceleração da gravidade tem
intensidade g. O fio é sustentado por duas molas ideais,
iguais, isolantes e, cada uma, de constante elástica k. O fio
condutor está imerso em um campo magnético uniforme de
intensidade B, perpendicular ao plano da página e saindo
dela, que age sobre o condutor, mas não sobre as molas.
Uma corrente elétrica i passa pelo condutor e, após o
equilíbrio do sistema, cada mola apresentará uma
deformação de:




a)
Mg 2k
BiL
+


b)
BiL
Mg 2k+


c)
k
2(Mg BiL)+


d)
Mg BiL
2k
+


e)
2k BiL
Mg
+



10. (Ufrgs 2016) No esquema da figura abaixo, o fio F,
horizontalmente suspenso e fixo nos pontos de suporte P,
passa entre os polos de um ímã, em que o campo
magnético é suposto horizontal e uniforme. O ímã, por sua
vez, repousa sobre uma balança B, que registra seu peso.



Assinale a alternativa que preenche corretamente as
lacunas do enunciado abaixo, na ordem em que aparecem.



Em dado instante, a chave C é fechada, e uma corrente
elétrica circula pelo fio. O fio sofre uma força vertical,
__________, e o registro na balança __________.

a) para baixo – não se altera.
b) para baixo – aumenta.c) para baixo – diminui.
d) para cima – aumenta.
e) para cima – diminui.


 11.(Upf 2015) Sobre conceitos de eletricidade e
magnetismo, são feitas as seguintes afirmações:

I. Se uma partícula com carga não nula se move num
campo magnético uniforme perpendicularmente à direção
do campo, então a força magnética sobre ela é nula.

II. Somente imãs permanentes podem produzir, num dado
ponto do espaço, campos magnéticos de módulo e
direção constantes.

III. Quando dois fios condutores retilíneos longos são
colocados em paralelo e percorridos por correntes
elétricas contínuas de mesmo módulo e sentido,
observa-se que os fios se atraem.

IV. Uma carga elétrica em movimento pode gerar campo
magnético, mas não campo elétrico.


Está correto apenas o que se afirma em:


a) III.

b) I e II.

c) II.

d) II e IV.

e) II, III e IV.


12.(Espcex (Aman) 2015) Em uma espira condutora
triangular equilátera, rígida e homogênea, com lado
medindo 18 cm e massa igual a 4,0 g, circula uma
corrente elétrica i de 6,0 A, no sentido anti-horário. A
espira está presa ao teto por duas cordas isolantes, ideais
e de comprimentos iguais, de modo que todo conjunto fique
em equilíbrio, num plano vertical. Na mesma região, existe
um campo magnético uniforme de intensidade B 0,05 T=
que atravessa perpendicularmente o plano da espira,
conforme indicado no desenho abaixo.



Prof. Daniel Ortega
Física
Br
Página 4 de 4

Considerando a intensidade da aceleração da gravidade
2g 10 m / s ,= a intensidade da força de tração em cada
corda é de

Dados: cos 60 0,50 = sen 60 0,87 =

a) 0,01N

b) 0,02 N

c) 0,03 N

d) 0,04 N

e) 0,05 N

13. (Unifesp 2004) Um pedaço de fio de comprimento L e
massa m pode deslizar sobre duas hastes rígidas e lisas,
de comprimento D cada uma e fixas em um plano
inclinado de um ângulo ,θ como é ilustrado na figura.

As hastes estão conectadas a uma bateria e o pedaço de
fio fecha o circuito. As hastes e o fio estão submetidos a um
campo magnético uniforme B vertical, apontado para cima.

Representando a aceleração da gravidade por g,


a) determine o valor da corrente i para que o fio fique em
equilíbrio sobre o plano inclinado.


b) Considere que o pedaço de fio esteja em equilíbrio no
ponto mais baixo do plano inclinado. Se a corrente for
duplicada, o fio será acelerado e deixará o plano no seu
ponto mais alto. Determine a energia cinética do fio
nesse ponto.


14. (Ufjf-pism 3 2017) João, em suas experiências de
laboratório, resolve construir uma balança de indução
magnética. Essa balança é composta de uma barra que
equilibra de um lado um prato com uma massa m e de
outro um circuito por onde circula uma corrente i 0,5 A.=

 Parte do circuito contendo dois segmentos de mesmo
tamanho L 20 cm= está imersa numa região de campo
magnético uniforme e de módulo igual 10 mT. O campo
magnético uniforme está confinado na região tracejada e
aponta perpendicularmente para fora do plano da folha de
papel, de acordo com a figura mostrada abaixo.

a) Usando o sistema de coordenadas abaixo, especifique a
direção e o sentido das forças induzidas em cada
segmento do circuito, indicando o ângulo segundo os
eixos desse sistema. Considere que o centro deste
sistema é o vértice do circuito. Desenhe também
diretamente no triângulo da figura da balança o sentido
da corrente elétrica.




b) Qual o valor da massa que essa balança equilibra?

























GABARITO

1.C 2.A 3. 20 4.C 5.A 6.E

7.D 8.14 9.D 10.D 11.A 12.B

13. a)
m g tg
i
L B
=
θ
; b) CE m g Dsen= θ
14. a)

b)
2 B iL
m
g
=
