3 A alavanca mostrada na figura é mantida fixa ao eixo através de um pino
localizado em AB, cujo diâmetro é de 6 mm. Se um homem aplica as forças
mostradas na figura ao girar a alavanca, determine a tensão cisalhante
média no pino na seção entre este e a alavanca.
FONTE: HIBBELER, R.C. Resistência dos Materiais, 3º Ed., Editora Livros Técnicos e
Científicos, 2000.

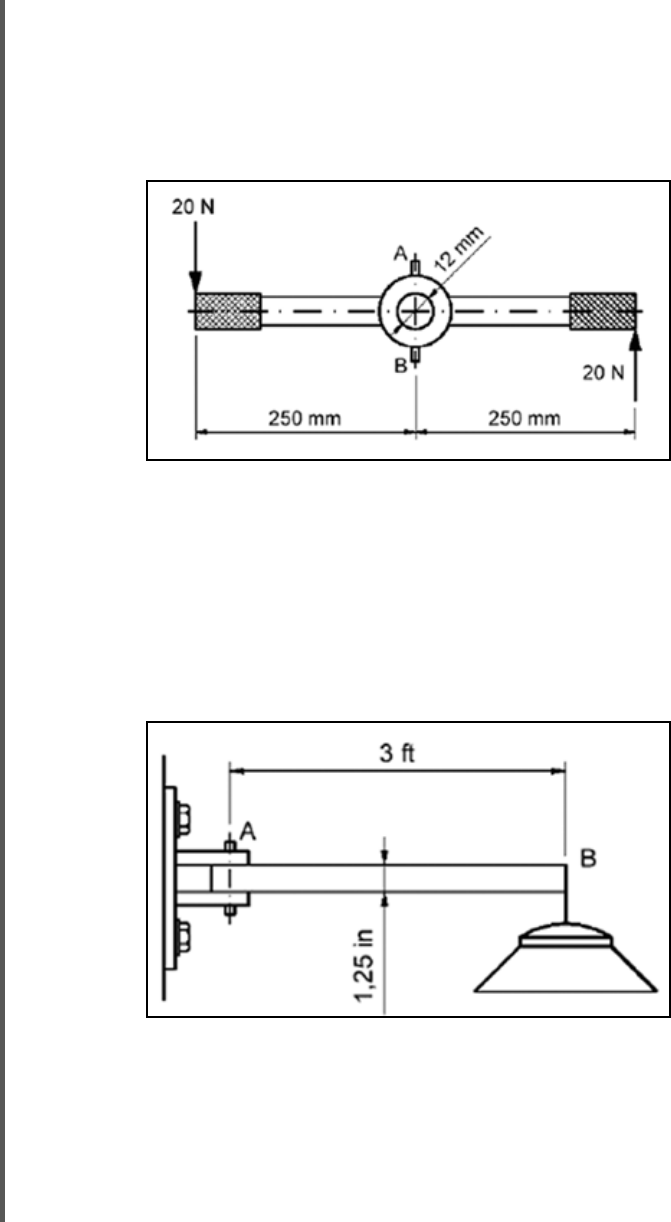

FIGURA 29 – ILUSTRAÇÃO DE UMA ALAVANCA FIXA AO UM EIXO POR PINOS PARA
SUPORTE DO EXERCÍCIO 3
4 A luminária mostrada na figura a seguir, é suportada pelo pino A, cujo
diâmetro é de 1/8” in. Se a luminária pesa 4 Lb e o braço AB do suporte
pesa 0,5 Lb/ft, determine a tensão cisalhante média no pino necessária para
suportar a luminária.
FONTE: HIBBELER, R.C. Resistência dos Materiais, 3º Ed., Editora Livros Técnicos e
Científicos, 2000.
FIGURA 30 – ILUSTRAÇÃO DE UMA LUMINÁRIA FIXA NO PONTO “A”.
5 A junta mostrada na figura utiliza dois parafusos para unir as placas.
Determine o diâmetro necessário aos parafusos, considerando que a tensão
cisalhante admissível τ(adm)=110 MPa. Admita que a carga seja igualmente
distribuída entre os parafusos.
