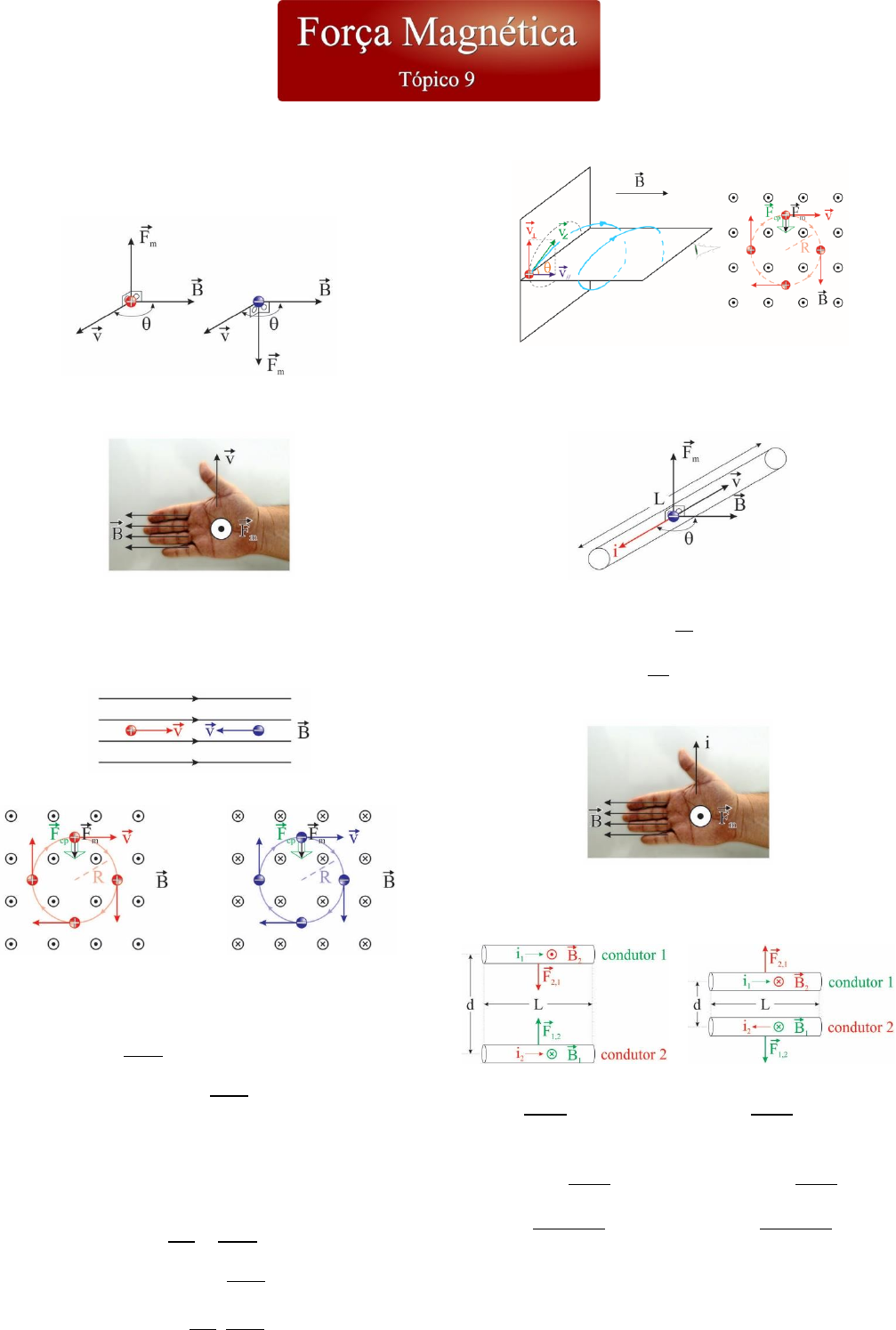

Resumo
• Força magnética sobre portadores de carga
elétrica em movimento no campo de indução
magnética B⃗⃗

Fm = |q|. v. B. senθ
Observação: (F⃗ m ⊥ B⃗⃗ ) ∧ (F⃗ m ⊥ v⃗ )

Orientação espacial: regra da mão direita espalmada
• Movimento dos portadores de carga elétrica em
campo de indução magnético uniforme B⃗⃗
o 1º Caso: v⃗ //B⃗⃗ ⇒ F⃗ m = 0⃗ ⇒ M.R. U

o 2º caso: v⃗ ⊥ B⃗⃗ ⇒ (F⃗ m ⊥ B⃗⃗ ) ∧ (F⃗ m ⊥ v⃗ ) ⇒ M. C. U.


Raio
Fcp = Fm
m. v2
R
= |q|. v. B. sen90o
R =
m. v
|q|. B

Frequência
Fcp = Fm
m.ω2. R = |q|. v. B. sen90o
m.ω2. R = |q|.ω. R. B
2. π
T
=
|q|. B
m

T = 2. π.
m
|q|. B

f =
1
2. π
.
|q|. B
m



o 3º caso: v⃗ ∠B⃗⃗ ⇒ Movimento helicoidal

• Força magnética sobre condutores retilíneos de
corrente elétrica no campo de indução
magnética B⃗⃗

Fm = |q|. v. B. senθ
Fm = |q|.
L
Δt
. B. senθ
Fm =
|q|
Δt
. L. B. senθ
Fm = i. L. B. senθ

Orientação espacial: regra da mão direita espalmada
• Força magnética entre condutores retilíneos
paralelos

No condutor 1:
B2 =
μ
0
. i2
2. π. d

F2,1 = i1. L. B2. sen90
o
F2,1 = i1. L.
μ
0
. i2
2. π. d

F2,1 =
μ
0
. i1. i2. L
2. π. d

No condutor 2:
B1 =
μ
0
. i1
2. π. d

F1,2 = i2. L. B1. sen90
o
F1,2 = i2. L.
μ
0
. i1
2. π. d

F1,2 =
μ
0
. i1. i2. L
2. π. d

o Definição legal de ampere
É a intensidade de corrente elétrica nos condutores que distam
de 1,0 m, e que produzem forças magnéticas de intensidade
2,010-7 N por metro de comprimento dos condutores.


Exercícios de Aplicação
1) (EsPCEx/AMAN) Uma carga elétrica puntiforme, no
interior de um campo magnético uniforme e constante,
dependendo de suas condições cinemáticas, pode ficar
sujeita à ação de uma força magnética. Sobre essa força
pode-se afirmar que
a) tem a mesma direção do campo magnético, se a carga elétrica
tiver velocidade perpendicular a ele.
b) é nula se a carga elétrica estiver em repouso.
c) tem máxima intensidade se o campo magnético e a
velocidade da carga elétrica forem paralelos.
d) é nula se o campo magnético e a velocidade da carga elétrica
forem perpendiculares.
e) tem a mesma direção da velocidade da carga elétrica.
2) (UERJ) Partículas de carga elétrica q e massa m penetram no
plano horizontal de uma região do espaço na qual existe um
campo magnético de intensidade B normal a esse plano. Ao
entrar na região, as partículas são submetidas a um
selecionador de velocidades que deixa passar apenas aquelas
com velocidade v0.
Admita que, na região do campo magnético, a trajetória
descrita por uma das partículas selecionadas seja circular.
Escreva a expressão matemática para o raio dessa trajetória
em função de:
- massa, carga e velocidade da partícula;
- intensidade do campo magnético.
3) (Fuvest) Um solenoide muito longo é percorrido por uma
corrente elétrica I, conforme mostra a figura 1.

Em um determinado instante, uma partícula de carga q
positiva desloca‐se com velocidade instantânea v⃗
perpendicular ao eixo do solenoide, na presença de um
campo elétrico na direção do eixo do solenoide. A figura 2
ilustra essa situação, em uma seção reta definida por um
plano que contém o eixo do solenoide.

O diagrama que representa corretamente as forças elétrica F⃗ E
e magnética F⃗ B atuando sobre a partícula é:
a) d)


b) e)


c)


4) (Mackenzie)

Uma partícula eletrizada positivamente, de massa
desprezível, penetra na região do espaço onde existe um
campo elétrico uniforme de intensidade 1,0  105 N/C,
orientado verticalmente para baixo, conforme a figura acima.
A partícula descreve uma trajetória retilínea, pela presença
de um campo magnético uniforme B⃗⃗ , de intensidade
4,0  103 T, perpendicular ao campo elétrico e de sentido
entrando no plano do papel. A intensidade da velocidade da
partícula é, em m/s,
a) 40 b) 35 c) 30 d) 25 e) 20
5) (Udesc) Assinale a alternativa incorreta a respeito de
fenômenos eletromagnéticos.
a) Fios condutores paralelos e percorridos por correntes
elétricas de mesmo sentido atraem-se, enquanto os de
sentidos opostos repelem-se.
b) Uma corrente elétrica é induzida em um circuito sempre que
há uma variação do fluxo magnético.
c) Um condutor percorrido por uma corrente elétrica, colocado
em um campo magnético, sofre a ação de uma força exercida
por este campo.
d) Não é possível separar os polos magnéticos de um ímã
permanente, em forma de barra, quebrando-o.
e) Cargas elétricas em repouso ou em movimento produzem um
campo elétrico e um campo magnético.

Exercícios Propostos
6) (Eear) Dois condutores paralelos extensos são percorridos
por correntes de intensidade i1 = 3 A e i2 = 7 A. Sabendo-se
que a distância entre os centros dos dois condutores é de
15 cm, qual a intensidade da força magnética por unidade de
comprimento entre eles, em N/m? Adote:
0 = 4.  10
-7
 T.m/A
a) 56 b) 42 c) 28 d) 14
7) (Upe) Uma barra uniforme, condutora, de massa m = 100 g
e comprimento L = 0,50 m, foi posicionada entre duas
superfícies rugosas. A barra permanece em repouso quando
uma corrente elétrica i = 2,0 A a atravessa na presença de um
campo magnético de módulo B = 1,0 T, constante, que
aponta para dentro do plano da figura.

Com base nessas informações, determine o módulo e o sentido
da força de atrito resultante que atua na barra e o sentido.
a) 1001,0 N para cima
b) 1001,0 N para baixo
c) 2,0 N para cima
d) 2,0 N para baixo
e) 1,0 N para cima
8) (Esc. Naval) Dois fios idênticos A e B de comprimento L
estão em paralelo e são percorridos por uma corrente elétrica
IA = I e IB = 2.I respectivamente, ambas no mesmo sentido.
Se esses fios distam de uma distância d e sendo d muito
menor do que L. É correto afirmar que:
a) as forças que um fio exerce sobre o outro são nulas.
b) a força que um fio exerce sobre o outro é repulsiva e a força
que o fio A exerce sobre o fio B é maior que a força que o
fio B exerce sobre A.
c) a força que um fio exerce sobre o outro é repulsiva e força
que o fio A exerce sobre o fio B é igual à força que o fio B
exerce sobre A.
d) a força que um fio exerce sobre o outro é atrativa e a força
que o fio A exerce sobre o fio B é maior que a força que o
fio B exerce sobre A.
e) a força que um fio exerce sobre o outro é atrativa e a força
que o fio A exerce sobre o fio B é igual à força que o fio B
exerce sobre A.
9) (Fatec) Dois fios condutores idênticos, paralelos entre si, e
de comprimento infinito são percorridos simultaneamente
por correntes elétricas de mesmo sentido e de mesma
intensidade. Considere que eles estejam dispostos
perpendiculares ao plano do papel desta prova.
Nessas condições, é correto afirmar que:
a) geram campos magnéticos perpendiculares ao plano do
papel.
b) geram campos magnéticos circulares ao plano do papel.
c) geram campos magnéticos repulsivos entre si.
d) sofrem entre si uma força de repulsão.
e) sofrem entre si uma força de atração.
10) (Unesp) Em muitos experimentos envolvendo cargas
elétricas, é conveniente que elas mantenham sua velocidade
vetorial constante. Isso pode ser conseguido fazendo a carga
movimentar-se em uma região onde atuam um campo
elétrico E⃗⃗ e um campo magnético B⃗⃗ , ambos uniformes e
perpendiculares entre si. Quando as magnitudes desses
campos são ajustadas convenientemente, a carga atravessa a
região em movimento retilíneo e uniforme.
A figura representa um dispositivo cuja finalidade é fazer
com que uma partícula eletrizada com carga elétrica q > 0
atravesse uma região entre duas placas paralelas P1 e P2,
eletrizadas com cargas de sinais opostos, seguindo a
trajetória indicada pela linha tracejada. O símbolo 
representa um campo magnético uniforme B = 0,004 T, com
direção horizontal, perpendicular ao plano que contém a
figura e com sentido para dentro dele. As linhas verticais,ainda não orientadas e paralelas entre si, representam as
linhas de força de um campo elétrico uniforme de módulo
E = 20 N/C.

Desconsiderando a ação do campo gravitacional sobre a
partícula e considerando que os módulos de B⃗⃗ e E⃗⃗ sejam
ajustados para que a carga não desvie quando atravessar o
dispositivo, determine, justificando, se as linhas de força do
campo elétrico devem ser orientadas no sentido da placa P1
ou da placa P2 e calcule o módulo da velocidade v da carga,
em m/s.
Respostas
Exercíc ios de Aplicação
1) B
2) 2
mag cent
m v m v
F R q v B R .
R q B
=  =  =

3) A
4) D
5) E
Exercíc ios Propostos
6) C
7) C
8) E
9) E
10) 5  103 m/s
