Teste Fundações 3 5 1

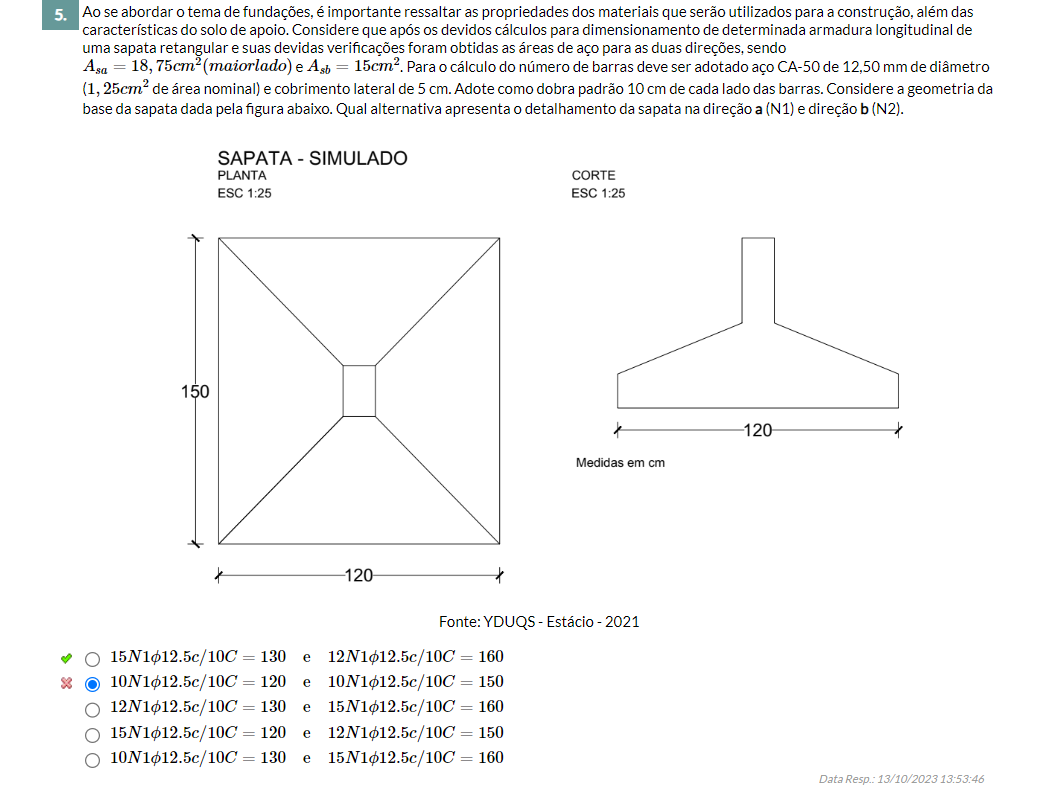

Ao se abordar o tema de fundações, é importante ressaltar as propriedades dos materiais que serão utilizados para a construção, além das características do solo de apoio. Considere que após os devidos cálculos para dimensionamento de determinada armadura longitudinal de uma sapata retangular e suas devidas verificações foram obtidas as áreas de aço para as duas direções, sendo Asa = 18, e = 15cm2 Para cálculo do número de barras deve ser adotado aço CA-50 de 12,50 mm de diâmetro (1, 25cm2 de área nominal) e cobrimento lateral de 5 cm. Adote como dobra padrão 10 cm de cada lado das barras. Considere a geometria da base da sapata dada pela figura abaixo. Qual alternativa apresenta detalhamento da sapata na direção a (N1) e direção b (N2). SAPATA - SIMULADO PLANTA CORTE ESC 1:25 ESC 1:25 150 120 Medidas em cm 120 Fonte: YDUQS Estácio - 2021 = 130 e = 160 = 120 e = 150 = 130 e = 160 = 120 e = 150 = 130 e = 160 Data Resp.: 13/10/2023 13:53:46


a) Direção a: 6 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 3,10 m. Direção b: 5 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 2,40 m.
b) Direção a: 5 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 2,40 m. Direção b: 6 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 3,10 m.
c) Direção a: 6 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 2,40 m. Direção b: 5 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 3,10 m.
d) Direção a: 5 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 3,10 m. Direção b: 6 barras de 12,50 mm, espaçadas de 20 cm, com comprimento de 2,40 m.
