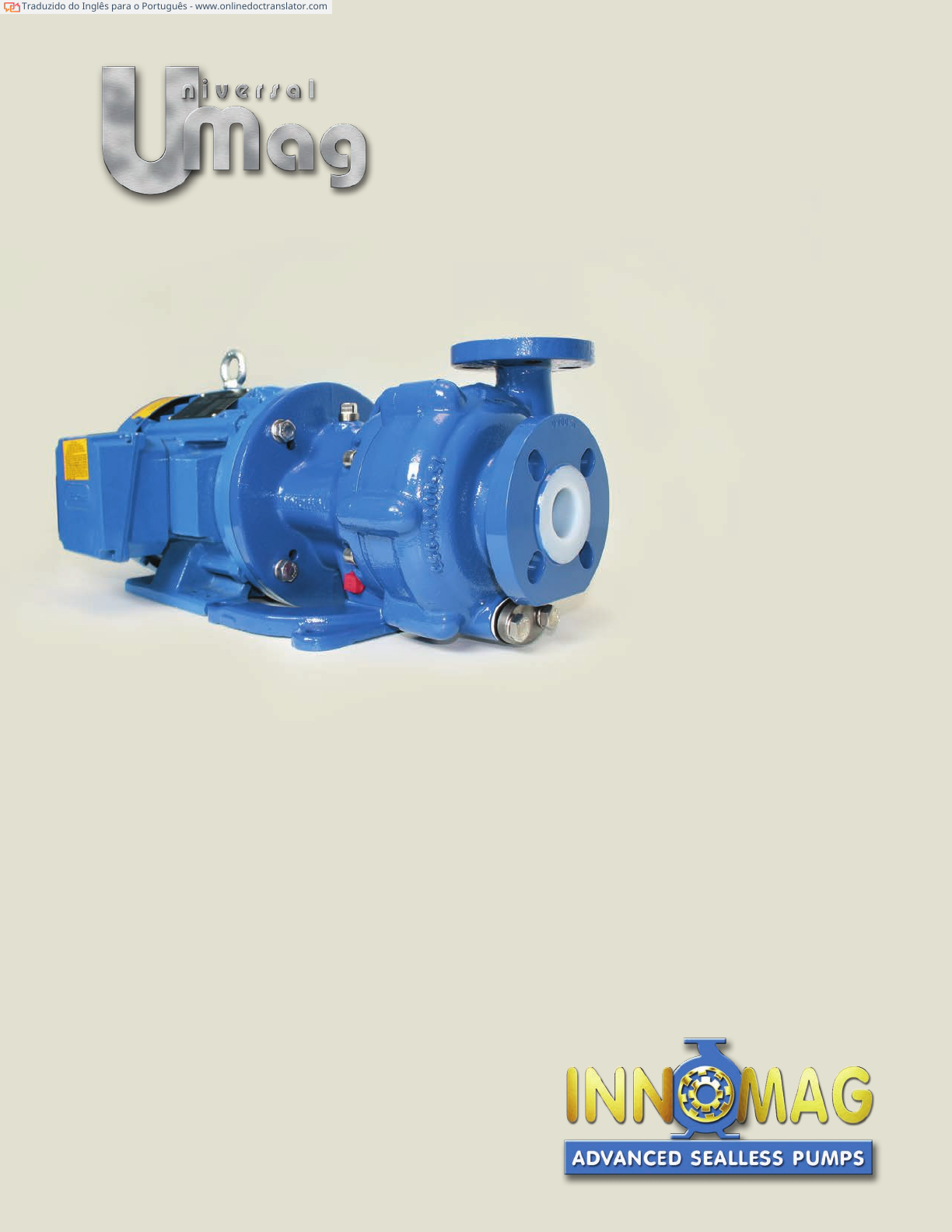

MODELOS DE COBERTURAS:
U0 - 1,5 x 1 x 5"
UL - 1,5 x 1 x 5" LF
U1 - 2 x 1,5 x 6”
U3 - 3 x 2,5 x 6”
U4 - 2,5 x 2 x 6”
U-Mag Instalação, Operação
& Manual de manutenção
Traduzido do Inglês para o Português - www.onlinedoctranslator.com
https://www.onlinedoctranslator.com/pt/?utm_source=onlinedoctranslator&utm_medium=pdf&utm_campaign=attribution
Índice
A Série U-mag
U0 UL U1 U4 U3
Página 2
Índice
Índice
Seção Descrição Página #
A Segurança 4-5
B Recebendo a bomba 6
C Etiquetas de Identificação da Bomba 7
D Código de identificação 8
E Tubulação 9
F Operação 10-13
G Acionamento / Separação da Extremidade Húmida 14
H Desmontagem da Parte Húmida 15-16
EU Inspeção da extremidade úmida 17-19
J Reparo de Carcaça 20
k Conserto de casca de contenção 21
eu Reparação do impulsor 22-25
M Conjunto 26-27
N Desmontagem da Extremidade da Unidade 28-29
O Conjunto da Extremidade da Unidade 30-34
P Dimensões 35
Q Curvas Hidráulicas 36-37
R Montagem do motor Honda 38-41
S Item da lista 42-43
T Lista de peças 44-52
você Solução de problemas 53-54
V garantia 55
Página 3
Seção A - Segurança
Segurança primeiro
Para sua proteção e a proteção de outras
pessoas, aprenda e siga sempre as regras de
segurança descritas neste livreto. Observe os
sinais de advertência nas máquinas e aja de
acordo. Forme hábitos de trabalho seguros lendo
as regras e cumprindo-as. A INSTALAÇÃO,
OPERAÇÃO E MANUTENÇÃO DEVEM SER FEITAS
POR PESSOAL TOTALMENTE QUALIFICADO EM
ESTRITA CONFORMIDADE COM ESTE MANUAL E
DEVEM OBEDECER A TODOS OS CÓDIGOS LOCAIS,
ESTADUAIS E FEDERAIS. Mantenha este livreto à
mão e revise-o de tempos em tempos para
atualizar sua compreensão dos procedimentos.
A inovadora Mag-Drive projetou esta bomba
para operação segura e confiável. No entanto, como
qualquer dispositivo mecânico, o desempenho
adequado e seguro deste equipamento depende do
uso de procedimentos de operação, manutenção e
reparos sólidos e prudentes executados por pessoal
devidamente treinado. As instruções e
procedimentos de segurança aqui contidos devem
ser sempre seguidos. Como tal, a Innovative Mag-
Drive não será responsável por quaisquer danos ou
atrasos causados pela não observância de
quaisquer instruções ou avisos neste manual.
PERIGO MAGNÉTICO
O uso da palavra “PERIGO” sempre significa um
perigo imediato com alta probabilidade de
ferimentos pessoais graves ou morte se as
instruções, incluindo as precauções
recomendadas, não forem seguidas.
O uso da palavra “MAGNÉTICO” indica a presença
persistente de um campo magnético. Esses campos
apresentam perigo imediato para indivíduos com
dispositivos médicos eletrônicos, válvulas cardíacas
metálicas, próteses metálicas ou clipes cirúrgicos
metálicos.
AVISO CUIDADO
O uso da palavra “ADVERTÊNCIA” significa a
presença de perigos ou práticas inseguras que
podem resultar em ferimentos pessoais graves ou
morte se as instruções, incluindo as precauções
recomendadas,
O uso da palavra “CUIDADO” significa possíveis riscos
ou práticas inseguras que podem resultar em
ferimentos leves, danos ao produto ou à propriedade
se as instruções e precauções recomendadas
Página 4
Seção A - Segurança
Aumente a sua proteção, bem como a sua nova bomba U-mag, seguindo e usando as práticas de
engenharia aceitas na instalação, operação e manutenção deste equipamento. Listados abaixo estão alguns
princípios básicos que você deve ter em mente, além das regras de sua própria empresa em relação à
instalação, operação e manutenção.
Sempre preste atenção constante à segurança. Lembre-se de que todas as bombas podem ser perigosas.
Esteja ciente dos seguintes fatos sobre sua bomba:
TEMPERATURAS ALTASpode estar presente. As peças estão girando emALTAS VELOCIDADES.
ALTAS PRESSÕESpode estar presente. ALTAMENTE CORROSIVOe/ou produtos químicos tóxicos
podem estar presentes.
NUNCAligue a bomba sem a escorva adequada (a
carcaça deve estar cheia de líquido). NUNCAopere se houver sinais visíveis de
vazamento.
NUNCAoperar a bomba a seco.
NUNCAafrouxe a conexão do flange enquanto o sistema
estiver sob pressão.NUNCAopere a bomba com a válvula de
sucção e/ou descarga fechada.
SEMPREcertifique-se de que certos medidores de pressão, luzes
indicadoras e dispositivos de segurança estão funcionando.NUNCAuse calor (risco de explosão) para
desmontar qualquer parte da bomba.
SEMPREsaiba onde está a PARADA DE EMERGÊNCIA.
NUNCAalterar as condições de serviço sem a
aprovação do Distribuidor ou INNAMAG.
NUNCAremova os rótulos de “Aviso”.
Precauções de limpeza
NUNCAtente limpar enquanto a bomba estiver
funcionando.
SEMPREtenha este manual de serviço disponível
durante qualquer instalação ou manutenção.
SEMPREremova o dreno do invólucro e purgue o líquido
do invólucro antes do serviço.
SEMPREcertifique-se de que nenhum fumo/vapor
tóxico ou inflamável permaneça na caixa da bomba
ou na área circundante.
SEMPREexecute “Tag & Lockout” na fonte de
alimentação antes do serviço. SEMPRElimpe qualquer derramamento imediatamente de
acordo com os códigos locais, estaduais ou federais.
Página 5
Seção B - Recebendo a Bomba
RECEBENDO
Todas as bombas INNAMAG são inspecionadas antes do envio e são bem embaladas para um transporte seguro.
A INNOMAG não pode, no entanto, garantir a chegada segura à instalação do utilizador. Portanto, ao receber este
equipamento:
LISTA DE EMBALAGEM ANEXA
Verifique os itens recebidos em relação à lista de embalagem
quanto a peças faltantes ou danos. Verifique o material de
embalagem cuidadosamente quanto a peças pequenas.
Se a bomba for armazenada em temperaturas abaixo de
zero, a bomba deve ser completamente seca primeiro.
Se houver alguma peça faltando ou se a bomba estiver
danificada, uma reclamação deve ser feita imediatamente
contra a transportadora.
NOTA: As extremidades da bomba sem motores requerem a
montagem do acionador magnético externo e do motor. Consulte
os procedimentos de montagem da extremidade de acionamento
(Seção N) neste manual.
AVISO
Essas bombas usam componentes cerâmicos de carboneto de
silício. Não deixe cair a bomba nem a submeta a cargas de
choque, pois isso pode danificar os componentes cerâmicos
internos.
PERIGO
Deixar de levantar e apoiar adequadamente o
equipamento pode resultar em ferimentos graves ou
danos às bombas.
Página 6
Seção C - Etiquetas de Identificação da Bomba
LENDO SUA PLACA DE NOME
Cada bomba INNAMAG possui placas de identificação para fornecer informações sobre a bomba. As placas de
identificação estão localizadas na caixa e no adaptador. Recomenda-se que o comprador registre o número de série e o
use como referência ao solicitar informações ou peças de reposição da INNOMAG ou do distribuidor.
Registros permanentes para esta bomba são mantidos pelo número de série e, portanto, devem ser usados com
todas as correspondências e pedidos de peças de reposição.
Número de série: exemplo - 11145
Número do modelo da bomba: exemplo - U4
Código da bomba:
exemplo - U413811201-URO
Número de série: exemplo - 11579
Diâmetro do impulsor / Diâmetro máximo do impulsor (mm)
exemplo - 138/156 mm
Ponto de operação (GPM @ FT. ou M3/h@M)
Gravidade específica do material e temperatura (°F ou °C)
RPM da bomba / Potência da bomba (HP ou kW no ponto de
operação) Pressão de projeto @ 100 °F: exemplo - 300psi
Nº da bomba do cliente: exemplo - A3-18
Material sendo bombeado: exemplo - 0,05% KOH
página 7
Seção D - Código de Identificação da Bomba (ANSI)
Nós tendemos U0 137 1 1 1 0 0 - vocêC 0 Extremidade da unidade
Modelos U-Mag (Sucção x Descarga x Diâmetro Nominal do Impulsor)
Código Tamanho da bomba Mínimo Máximo Opção 1
(1,5 x 1 x 5”)
(40 x 25 x 127 mm)
U0 3,25"
83mm
6,13"
156 mm
0 N/A
1 Alto Torque
(1,5 x 1 x 5" LF) (40 x
25 x 127 mm)
UL 3,25"
83mm
6,13"
156 mm
Estrutura do Motor(2 x 1,5 x 6”)
(50 x 40 x 152 mm)
U1 3,25"
83mm
6,13"
156 mm Face C NEMA
(3 x 2,5)
80 x 65 x 152 mm)
A 56C
U3 4,50”
114mm
6,13"
156 mm B 143/5TC
(2,5 x 2 x 6”)(65 x 50 x 152 mm)
C 182/4 TC
U4 3,50”
89mm
6,13"
156 mm $ T D 213/5TC
$ T E 254/6TC
$G x Para eixo de 1"
Diâmetro do impulsor IEC B5
* 137 mm, divida por 25,4 para polegadas ex. 137/25,4 = 5,39" M 80
N 90S/L
P 100L/112M
Sistema de rolamento $ T R 132
Casquilho Eixo, Bomba Classificações de Condução
s 0 Carbono Grafite SiC
A, B, M, N são classificados em:
1 SiC SiC
HP (kW)
(3.7) @
@ RPM
5,0
4,1 (3,1) @
2,5 (1,9) @
2,1 (1,6) @
3500
2900
1750
1450
Sistema de Anel de Desgaste / Colar de Pressão
Impulsor Revestimento Carcaça de Contenção
s 0 CF-PTFE SiC CF-PTFE
1 SiC SiC SiC C0, D0, P0, R0 são classificados em:
2 SiC SiC CF-PTFE HP (kW)
(7.5)
@
@
RPM3 CF-PTFE SiC SiC
10,0
8,3 (6,2) @
5,0 (3,7)@
4,1 (3,1) @
3500
2900
1750
1450Junta (Todas as juntas são de seção transversal quadrada de 0,210", equivalente aos O-Rings padrão -363)
s 1 FEP / FKM (Fluorocarbono)
Drive opcional de alto torque: D1,
E1, R1 são classificados em:
2 FKM (Fluorocarbono)
3 EPDM (Etileno Propileno)
HP (kW)
(10.4)
@ RPM
14,0
11,7 (8,7)
7,0 (5,2) @
5,8 (4,4) @
@
@
3500
2900
1750
1450
Flanges
s 0 ANSI / ISO / JIS (com ranhura universal, não disponível no U3)
1 ANSI (Classe 150)
2 ISO (PN16)
3 JIS (10kg/cm2) - JIS B2210 - 1989 Grupo de produtos
você U-Mag
Construção
Corpo do Impulsor Fundição de Revestimento / Revestimento Dreno do Revestimento Revestimento de casca de contenção / composto
s 0 CF-ETFE DI / ETFE Não CF-ETFE / Aramida
1 CF-ETFE DI / ETFE Sim CF-ETFE / Aramida
c 2 PFA DI / PFA Não PFA / Aramida
Notas: Guia de Materiais:
- Fibra de carbono
- Ferro Dúctil
- Etileno-Tetrafluoretileno
- Perfluoroalcóxi
Carboneto de Silício (Cerâmica)
C - Consulte a Fábrica para
Disponibilidade S - Material Padrão
T - Opção de alto torque $ -
Adicionador de preço
G - Motor a Gás
CF
DI
ETFE
PFA
SiC
página 8
Seção E - Tubulação
DIRETRIZES GERAIS
A tubulação deve ser disposta para permitir a descarga da
bomba antes da remoção da unidade em serviços de manuseio
de líquidos corrosivos.
A tubulação deve ser suportada independentemente da
bomba e alinhada naturalmente com os flanges da
bomba.
Quando for usado tubo revestido de PTFE ou similar, o
alinhamento do flange deve ser verificado cuidadosamente.
Juntas de anel espaçador são recomendadas para
assegurar o alinhamento paralelo do tubo e dos flanges da
bomba. Os seguintes valores de torque do parafuso do
flange devem ser usados: 1" (6-8 ft-lbs), 1-1/2" (9-12 ft-lbs),
2" (18-24 ft-lbs), 2 1/ 2" (20-27 ft-lbs), 3" (23-30 ft-lbs).
Manômetros de tamanho adequado devem ser
instalados tanto na tubulação de sucção quanto na
de descarga. Os medidores permitirão ao operador
observar facilmente a operação da bomba e
determinar se a bomba está operando de acordo
com a curva de desempenho. Se ocorrer cavitação
ou outra operação instável, a pressão de descarga
com grande flutuação será notada.
TUBULAÇÃO DE SUCÇÃO
Os redutores, se usados, devem ser excêntricos e
instalados no flange de sucção da bomba com o lado
excêntrico na parte inferior.
Se for usada válvula na sucção, use somente válvulas de fluxo
total. Essas válvulas devem ser para fechamento somente
quando a bomba não estiver funcionando, não para
estrangulamento ou controle de fluxo. Uma válvula projetada
para controle de fluxo deve ser instalada na descarga. Esta
linha de válvulas pode ser usada para estrangulamento.
O comprimento do tubo de sucção deve ser
mínimo.
A tubulação de sucção deve ser instalada com uma elevação
gradual até a bomba para eliminar quaisquer bolsões de ar. Os filtros de sucção, quando utilizados, devem ter uma área
livre líquida de pelo menos três vezes a área do tubo de sucção.
Inspecione os filtros de sucção regularmente e limpe/substitua
conforme necessário.
O diâmetro da tubulação de sucção deve ser
sempre igual ou maior que a sucção da bomba.
Devem ser evitados cotovelos ou encaixes no flange de
sucção. Deixe pelo menos 10 diâmetros de tubo de
comprimento para passagem direta na bomba.
Uma válvula de isolamento deve ser instalada na linha
de sucção a pelo menos dois diâmetros de tubo da
sucção para permitir o fechamento da linha para
inspeção e manutenção da bomba.
TUBULAÇÃO DE DESCARGA
CUIDADO
Válvulas de isolamento e retenção devem ser instaladas
na linha de descarga. A válvula de isolamento permite a
regulação do fluxo e a inspeção da bomba. Uma válvula
de retenção evita danos à bomba devido ao golpe de
aríete.
É uma boa prática instalar uma válvula de fechamento
tipo estrangulamento na tubulação de descarga. O
controle da descarga durante a partida inicial é
recomendado para proteção contra “golpe de aríete”,
que é mais provável ao usar tubos longos em alta
velocidade de fluxo.
página 9
Seção F - Operação
ELÉTRICO
PERIGO
Somente um eletricista qualificado deve
fazer as conexões elétricas ao motor de
acionamento da bomba.
Leia atentamente as instruções do
fabricante do motor antes da
instalação.
Instale o motor de acordo com os requisitos
NEC e códigos elétricos locais. Verifique todas
as conexões com o motor e o dispositivo de
partida com o diagrama de fiação. Verifique a
tensão, fase e frequência na placa de
identificação do mtor com o circuito de linha.
Verifique os dados da placa de identificação do motor para ter certeza de que toda a fiação,
interruptores, partida e proteção contra sobrecarga estão dimensionados corretamente.
Requisitos elétricos especiais:
Instale um acoplamento elétrico flexível no motor. Permitir movimento de pelo menos 12 polegadas. Este
requisito é importante para manutenção e inspeção da bomba.
página 10
Seção F - Operação
COMECE
1. Abra totalmente a válvula de sucção. A bomba
requer uma sucção inundada. AVISO
Não opere com a válvula de sucção fechada. Operar a
bomba por mais de alguns minutos com a válvula de
sucção fechada pode causar falha no rolamento.
2. Abra totalmente a válvula de descarga para completar a
escorva. Gire a válvula de descarga de 1/4 para 1/2 aberta. As
bombas INNAMAG operam com segurança com a válvula de
descarga parcialmente aberta.
CUIDADO
A operação contínua contra uma válvula de descarga fechada
pode causar o superaquecimento da bomba.
Seta
3. Movimente rapidamente o motor o suficiente para
determinar a direção de rotação conforme indicado
pela seta na frente da carcaça. A rotação inadequada
não danificará a bomba, no entanto, o desempenho é
bastante reduzido.
CUIDADO
Observe imediatamente os manômetros. Se a pressão
de descarga não for atingida rapidamente, pare o
acionador, escorve novamente a bomba e tente
reiniciar. A ROTAÇÃO CORRETA VISTA DA SUCÇÃO DA
BOMBA É NO SENTIDO ANTI-HORÁRIO.
1. Ligue a bomba.
CUIDADO
2. Defina a vazão e a pressão regulando a
válvula de descarga.
Nunca acelere a bomba usando a válvula de
sucção.
3. Verifique a bomba e a tubulação para garantir que
não haja vazamentos.
4. Verifique e registre as leituras do medidor de
pressão para referência futura.
PaPgaege1113
Seção F - Operação
AVISO AVISO
Nunca opere a bomba acima da temperatura
nominal de 250°F (121°C).
Nunca opere a bomba acima da pressão nominal de
300 psi (20 bar).
Temperatura °C
- 40 - 20 0 20 40 60 80 100 120
350
300 21.5
250
16.5
200
11.5150
100 6.5
50
1,5
0
- 50 - 3,5
60 80 100 120 140 160 180 200 220 240 260- 40 - 20 0 20 40
Temperatura °F
AVISO Potência Máxima
Estrutura do Motor
NEMA (CEI)
máx. hp(kW)
3500 rpm
máx. hp(kW)
1750 rpm
máx. hp(kW)
2900 rpm
máx. hp(kW)
1450 rpmO acionador pode sobrecarregar e
desacoplar os ímãs se a gravidade
específica do fluido for maior do que
originalmente assumido. O
funcionamento prolongado enquanto
desacoplado danificará os ímãs.
56C - 143/5TC
(80, 90 S/L)
5
(3.7)
2.5
(1.9)
4.2
(3.1)
2.1
(1.6)
182/4TC
213/5TC
(100L / 112M)
(132S/M)
10
(7.5)
5
(3.7)
8.3
(6.2)
4.2
(3.1)
213/5TC Alto
Torque
254/6TC
132 Alto Torque
14
(10.4)
7
(5.2)
11.7
(8.7)
5.8
(4.4)
Página 12
Pr
es
sã
o,
 p
si
Pr
es
sã
o,
 k
g/
cm
2
Seção F - Operação
AVISOFluxo Mínimo
60 Hertz
3500 rpm
(EUA gpm)
60 Hertz
1750 rpm
(EUA gpm)
50 Hertz
2900 rpm
(lpm)
50 Hertz
1450 rpm
(lpm)
Nunca opere abaixo das vazões
mínimas.
U-Mag
Modelo
Tamanho
1,5 x 1 x 5U0 1 1 3.8 3.8(40 x 25 x 127 mm)
1,5 x 1 x 5 LFUL 1 1 3.8 3.8(40 x 25 x 127 mm LF)
2 x 1,5 x 6U1 1 1 3.8 3.8(50 x 40 x 152 mm)
3 x 2,5 x 6U3 1 1 3.8 3.8(80 x 65 x 152 mm)
2,5 x 2 x 6U4 1 1 3.8 3.8(65 x 50 x 152 mm)
Monitores de energia
CUIDADO
A INNOMAG recomenda o uso de um
monitor de energia para evitar danos e
ineficiência da bomba se, por exemplo, um
tubo estiver bloqueado, uma válvula não
estiver totalmente aberta ou a bomba estiver
funcionando a seco.
Os monitores de energia usam uma técnica
exclusiva para calcular a potência do eixo do
motor. Qualquer situação de sobrecarga ou
subcarga é detectada imediatamente, em
toda a faixa de velocidade.
Fácil instalação e manutenção zero
A utilização do motor como sensor elimina a necessidade de sensores externos
e cabeamento extra, e não é necessário fazer furos nas tubulações. O resultado
é maior confiabilidade e redução dos custos de investimento, instalação e
manutenção.
Página 13
Seção G - Separação do Acionamento / Extremidade Húmida
Os procedimentos de manutenção preventiva e desmontagem devem ser usados durante a inspeção ou serviço
padrão de campo. A desmontagem pode ocorrer durante a instalação da bomba ou em uma oficina de
manutenção. Se possível, recomendamos realizar todos os reparos usando os procedimentos de oficina para
reduzir o risco de danos às peças SiC.
PERIGO PERIGO
Bloqueie ou desconecte a energia do driver para
evitar a partida acidental que pode resultar em
ferimentos graves.
Desligue todas as válvulas que controlam o fluxo de
entrada e saída da bomba. Isole a bomba do sistema e
alivie qualquer pressão restante do sistema.
Extremidade da unidade Nós tendemos
Remova os (4) parafusos de cabeça cilíndrica
do adaptador com uma chave sextavada de 8
mm ou 5/16”.
Segure firmemente a extremidade da transmissão
e afaste-a rapidamente da extremidade úmida.
Puxe a extremidade da unidade para trás pelo
menos 6 polegadas.
Vire a extremidade de acionamento para o lado para
permitir espaço para a desmontagem da extremidade
úmida.
página 14
Seção H - Desmontagem da Parte Úmida (Piped Up)
Ferramentas necessárias PERIGO
º
º
8mm ou 5/16”
chave sextavada
A proteção da pele, dos olhos e das
vias respiratórias é necessária ao
manusear fluidos perigosos e/ou
tóxicos. Ao drenar, devem ser
tomadas precauções para evitar
lesões ou contaminação ambiental.
Chave de boca de 3/4” (19mm)
(para flange de drenagem)
Remova os parafusos de drenagem.
Drene a bomba e descontamine
individualmente cada componente de
acordo com todos os regulamentos
ambientais federais, estaduais, locais e
da empresa.
MAGNÉTICO
As bombas INNAMAG contêm ímãs
extremamente fortes. O uso de
ferramentas não magnéticas e superfície
de trabalho é altamente recomendado. A
área de trabalho deve estar limpa e livre
de quaisquer partículas ferrosas.
Afrouxe e remova os (6) parafusos de
cabeça cilíndrica com a chave hexagonal.
Segure o invólucro de contenção e
puxe o conjunto para trás em linha
reta até que esteja livre do invólucro.
Observação
A etapa seguinte é opcional, a remoção
do anel de contenção pode ser muito
difícil em bombas em funcionamento
por longos períodos de tempo.
Remova o invólucro de contenção
e o impulsor do anel de
contenção.
Levante e remova o impulsor do
invólucro de contenção.
Página 15
Seção H - Desmontagem da extremidade úmida (na oficina)
Ferramentas necessárias
º
º
8mm ou 5/16”
chave sextavada
Lanterna
Remova todos os flanges e os (4) parafusos
de cabeça cilíndrica do adaptador.
Puxe a extremidade molhada para longe da
extremidade da unidade.
Coloque a extremidade molhada voltada
para baixo no flange de sucção na área
de trabalho. Coloque uma toalha sob o
flange para protegê-lo. Afrouxe e
remova os (6) parafusos de cabeça
cilíndrica.
Gire levemente o anel de
contenção para facilitar a captura.
Levante o anel de contenção com
os dedos enquanto segura o
invólucro de contenção com os
polegares.
Levante o invólucro de contenção
diretamente do impulsor.
Levante e remova cuidadosamente o
impulsor da carcaça.
Página 16
Seção I - Inspeção da Parte Úmida
Use uma lanterna para inspecionar dentro do
reservatório de contenção.
Acima está um exemplo de um eixo
lascado.
Limpe e verifique a junta O-ring.
Ao inspecionar o interior da bomba, verifique todas as peças de carboneto de silício (SiC) quanto a rachaduras, lascas e marcas de riscos. Fichas
menores menores que 0,020” são aceitáveis. Inspecione todas as peças plásticas quanto a arranhões e rachaduras. Pequenos arranhões ou
cortes menores que 0,040” são aceitáveis.
Limpe e inspecione cuidadosamente as seguintes peças:
Carcaça de Contenção
Anel de controle de partículas Haste
colar de pressãoJunta, O-ring
Página 17
Seção I - Inspeção da Parte Úmida
Observação Impulsor
O anel de desgaste do impulsor U-Mag é
moldado no local e não pode ser substituído
pelo usuário. Usar anel
Bucha, rolamento
Observação
O rolamento pode ser facilmente substituído.
Consulte a seção L para obter instruções
detalhadas.
página 18
Seção J - Reparo do Revestimento Seção I -WeatrEg RindREUenpslapceecmteiontn
Ferramentas necessárias
º Chave de fenda de ponta chata ou
cinzel pequeno
Inspecione o revestimento da caixa quanto a
abrasão, rachaduras ou delaminação. A
substituição do invólucro é necessária se o
revestimento for rompido.
colar de pressão
Revestimento do revestimento
Remoção
Observação
A menos que haja danos visuais no
colar de pressão, a remoção não é
necessária e não faz parte do
procedimento normal de inspeção.
Insira uma chave de fenda de ponta
chata no entalhe da caixa oposta à solda
e force o anel de retenção para fora
Levante o colar de pressão e o anel de
desgaste estacionário dianteiro com
os dedos. Puxe o anel de retenção e
remova o pino de travamento.
página 19
Seção J - Reparo da carcaça (instalação do anel de desgaste)
Ferramentas necessárias
º
º
Chave hexagonal T-Handle
cortador de fio
º
º
martelo leve
Ferro de solda
Insira e alinhe o anel de retenção
estacionário frontal (SiC) com o
entalhe da chaveta na carcaça.
Insira o pino de travamento em um
entalhe de chaveta.
Insira a extremidade com chaveta do anel
de retenção no rasgo de chaveta restante.
Pressione o anel de retenção na
ranhura da carcaça.
Apare a extremidade do anel de retenção para que se
sobreponha ligeiramente ao pino de acionamento.
Alinhe a ponta da chave hexagonal com
cabo em T na extremidade do anel de
retenção.
Bata levemente o anel de retenção na
posição.
Com um ferro de solda, derreta as duas
pontas de plástico juntas.
página 20
Seção K - Reparo da carcaça de contenção
Ferramentas necessárias Remoção
º Alicate de bloqueio de canal pequeno
Observação
A menos que haja danos visuais no
anel de controle de partículas, a
remoção não é necessária e não faz
parte do procedimento normal de
inspeção.
Com o pequeno alicate chanel lock, segure
o antigo anel de controle de partículas
próximo a um dos entalhes.
Puxe o antigo anel de controle de partículas para
fora.
Instalação
Localize ochaves moldadasna
concha de contenção.
Localize onão ele éno anel de
controle de partículas.
tc Alinhe os novos entalhes do anel de controle
de partículas com as chaves moldadas do
invólucro de contenção e pressione no lugar.
Verifique se há sujeira ou deformação
no anel de vedação antes de colocá-lo
no impulsor. Substitua se o O-ring for
necessário.
Prenda uma extremidade da gaxeta no
invólucro de contenção.
Deslize os dedos indicadores ao redor da
junta, forçando-a para baixo enquanto a
segura no lugar com os polegares.
página 21
Seção L - Reparo do impulsor (remoção da bucha)
Ferramentas necessárias
º
º
prensa mandril
ferramenta de bucha de PVC(Consulte a seção S)
CUIDADO
Certifique-se de que a ferramenta de
remoção da bucha esteja perfeitamente
centralizada para evitar danos ao interior
do impulsor.
Remova a placa da prensa mandril e
centralize o lado do anel de desgaste do
impulsor para cima.
Centralize a ferramenta de bucha na
bucha.
Pressione cuidadosamente a bucha para
baixo até que ela se solte com a mão por
baixo para pegar a bucha conforme ela
cai.
Levante o impulsor da bucha e da
ferramenta da bucha.
A bucha removida.
Página 22
Seção L - Reparo do impulsor (instalação da bucha)
Localize ochave moldadano
impulsor.
Localize osulco de travamento da
bucha.
Alinhe a ranhura de travamento da
bucha com a chave moldada.
CUIDADO
Certifique-se de que a ferramenta de
remoção da bucha esteja perfeitamente
centralizada para evitar danos ao
interior do impulsor. Recomendamos
colocar um pano sob o impulsor para
evitar danos ao anel de desgaste.
Insira a bucha. Certifique-se de que ele
permaneça alinhado durante a inserção
na impressora.
Centralize o tubo de PVC na
bucha.
A bucha deve estar nivelada
com a borda inferior do
impulsor
Pressione a bucha no lugar.
página 23
Seção L - Reparo do impulsor
Ferramentas necessárias
º
º
º
º
torno
paquímetro
faca X-acto
manga de corte
(Consulte a seção S)
Meça o diâmetro atual do
impulsor. Neste exemplo é 6,15”.
Neste exemplo, precisamos ajustar o
impulsor para 5,00”.
Coloque a luva de acabamento sobre
o impulsor para protegê-lo contra
danos.
Insira o impulsor com a luva de
corte no torno e aperte as garras.
Defina o trim 1/4” menor que o
diâmetro atual. Se você não tem
experiência com o material,
recomendamos cortar apenas 1/8”
de cada vez.
Apare a primeira camada em uma velocidade
lenta.
Use a faca X-acto para limpar o
plástico solto no impulsor para
obter uma medição precisa
Verifique o diâmetro novamente com o
paquímetro.
página 24
Seção L - Reparo do Impulsor (Corte do Impulsor)
Ajuste o torno para 1/4” a menos
que a medição atual do diâmetro.
Apare esta camada em uma velocidade lenta. Limpe qualquer plástico solto
que possa interferir nas
medições de diâmetro.
Use o paquímetro para medir o
diâmetro atual.
Repita as quatro etapas
anteriores até atingir o diâmetro
desejado.
Chanfre um pouco a borda
direita do impulsor.
Chanfre um pouco fora da borda
esquerda.
Solte as garras e remova o
impulsor.
Remova a manga de corte e apare
qualquer plástico solto restante
com a faca X-acto.
Página 25
Seção M - Montagem (Piped Up)
Ferramenta Necessária
º
º
8mm ou 5/16”
chave sextavada
Chave de torque
Alinhe e deslize o conjunto do imã
do impulsor no eixo da bomba
localizado dentro do invólucro de
contenção.
Coloque o conjunto no anel de
contenção.
Na próxima etapa, deve-se alinhar o
anel de contenção de forma que os (4)
furos internos dos parafusos fiquem do
lado direito e esquerdo da bomba.
Insira o conjunto como uma única peça
diretamente na carcaça.
Insira os parafusos de cabeça cilíndrica com
arruelas de pressão.
Aperte os (6) parafusos de cabeça
cilíndrica e aperte de acordo com os
valores de torque na página seguinte.
Alinhe a extremidade motriz e empurre-a
diretamente até encontrar a extremidade
úmida.
Aperte os (4) parafusos de cabeça
cilíndrica do adaptador e aperte a 20
ft-lbs (27 Nm).
página 26
Seção M - Montagem (Na Loja)
Com a carcaça voltada para baixo, insira
o impulsor.
Quando o impulsor estiver no lugar, gire-o
manualmente para garantir que ele gire
livremente.
Alinhe o eixo no invólucro de
contenção com a bucha.
Abaixe o invólucro de contenção
diretamente no lugar.
Coloque o anel de contenção sobre a
carcaça de contenção e alinhe os
orifícios conforme mostrado na
página anterior.
Alinhe o anel de contenção de forma que os
(4) orifícios internos dos parafusos fiquem no
lado direito e esquerdo da bomba.
Aperte os parafusos com a chave
sextavada. Aperte até 20 ft-lbs (27 Nm).
Insira os parafusos de cabeça cilíndrica com
arruelas de pressão.
página 27
Seção N - Desmontagem da Extremidade da Unidade (NEMA)
Ferramentas necessárias Observação
º Chave de boca ajustável A desmontagem da extremidade da
unidade normalmente não é necessária.
Em circunstâncias normais, uma
inspeção visual e uma limpeza interna
do ímã externo são suficientes.
º Chave hexagonal com cabo em T de 3/16” (NEMA) ou 5 mm (IEC)
º
º
Chave hexagonal de 8mm ou 5/16”
Macaco de 1/2”-13
º Placa de parafuso com (2) parafusos (somente IEC)
Limpe o interior do conjunto
magnético externo com um pano de
limpeza.
Desmontagem completa
Remova o plugue do tubo de metal da
parte superior do adaptador.
Remova os (4) parafusos de cabeça cilíndrica
do adaptador superior.
Levante a extremidade molhada para cima e
remova.
Localize os (2) parafusos de ajuste
no conjunto magnético externo.
Solte o primeiro parafuso de ajuste e
gire o conjunto magnético externo 90o
e solte o segundo parafuso de fixação.
Puxe o conjunto magnético externo
para cima e remova-o.
página 28
Seção N - Desmontagem da Extremidade da Unidade (NEMA)
Observação
As duas etapas a seguir são
necessárias apenas se o conjunto do
ímã externo estiver preso.
MAGNÉTICO
O conjunto magnético externo contém
ímãs muito fortes. Tenha cuidado ao
inserir o macaco de rosca e outras
ferramentas de metal. Para remover um conjunto
magnético externo que está preso,
insira um parafuso no orifício central
e aperte até que ele se solte.
Para bombas IEC, prenda a placa
de parafuso e insira um parafuso
na placa. Aperte até que se solte.
Agora você deve ser capaz de levantar e
remover facilmente o conjunto magnético
externo.
Remova os (4) parafusos inferiores do
adaptador.
Puxe o adaptador diretamente para fora
do motor.
Remova o
riser do adaptador.
Remova os (4) parafusos de cabeça
cilíndrica do riser do adaptador.
página 29
Seção O - Conjunto da Extremidade da Unidade (NEMA)
Ferramentas necessárias
º
º
Chave hexagonal de 8mm ou 5/16”
Chave hexagonal com alça em T de
3/16” (NEMA) ou 5 mm (IEC)
º chave inglesa
Gire o adaptador de modo que os (4) orifícios do
riser fiquem voltados para cima.
Alinhe os (4) orifícios do riser com
os (4) orifícios do adaptador.
Insira e aperte os (4) parafusos de
cabeça cilíndrica do riser.
Abaixe o adaptador sobre o eixo do motor
e alinhe os orifícios dos parafusos. Alinhe
os pés do adaptador com os pés do motor.
Insira e aperte os (4) parafusos do
adaptador inferior.
Alinhe a ranhura da chaveta no eixo do motor com os pinos-guia no conjunto
magnético externo.
Abaixe o conjunto magnético
externo no eixo do motor.
página 30
Seção O - Conjunto da Extremidade da Unidade (NEMA)
Pinos-guia
B
A
Observe a colocação dos parafusos
de fixação em relação aos pinos-guia
antes da instalação.
Usando uma régua ou outra régua,
alinhe a ranhura de alinhamento do
conjunto magnético externo com a
borda superior do adaptador.
Olhando pelo orifício superior do
adaptador, alinhe a fileira de
pinos-guia no conjunto magnético
externo com o orifício.
180O
Segure o lado oposto do
conjunto magnético externo e
gire-o 180O.
Localize o primeiro parafuso de
ajuste (A) no conjunto magnético
externo.
Aperte o parafuso de ajuste. Gire 90
graus no sentido anti-horário e aperte o
parafuso de ajuste B.
Abaixe a extremidade molhada diretamente
no conjunto magnético externo.
Insira e aperte os (4) parafusos de
cabeça cilíndrica do adaptador superior.
Insira o plugue do tubo de metal na parte
superior do adaptador.
página 31
Seção O - Conjunto da Extremidade da Unidade (IEC)
Ferramentas necessárias
º
º
º
Chave hexagonal de 8mm ou 5/16”
Chave hexagonal com cabo em T
de 3/16” (NEMA) ou 5 mm (IEC)
chave inglesa
Alinhe os 4 orifícios do bloco com os
4 orifícios do adaptador.
Alinhe os 4 orifícios do riser com
os 4 orifícios do bloco.
Insira e aperte 4 parafusos de
cabeça cilíndrica.
Abaixe o conjunto no motor, alinhando
os 4 orifícios do adaptadorcom os 4
orifícios de montagem do motor.
Insira e aperte os 4 parafusos
através do motor no adaptador.
A
B
Observe a colocação dos parafusos de
fixação em relação ao entalhe da chave
antes da instalação.
Alinhe a ranhura da chaveta no conjunto magnético externo com a chaveta no eixo
do motor.
página 32
Seção O - Conjunto da Extremidade da Unidade (IEC)
Abaixe o conjunto magnético
externo no eixo do motor.
Usando uma régua ou outra régua,
alinhe a ranhura de alinhamento do
conjunto magnético externo com a
borda superior do adaptador.
Gire o conjunto magnético externo até que
a ranhura aponte para a esquerda.
Localize o parafuso de ajuste (A) no
conjunto magnético externo.
Aperte o parafuso de fixação (A) com a chave
hexagonal de cabo em T.
Gire o conjunto magnético externo até
que a ranhura aponte para baixo.
Aperte o segundo parafuso de ajuste (B).
Substitua o plugue de metal.
Abaixe a extremidade motriz e insira a
extremidade molhada em linha reta.
Insira e aperte os (4) parafusos de cabeça
cilíndrica do adaptador superior.
página 33
Seção O - Conjunto da Extremidade do Acionador (Montagem do Motor IEC)
Ferramentas necessárias
º
º
Chave hexagonal de 8mm ou 5/16”
Martelo
Para montagem de carcaças de motor
80 e 90, o adaptador IEC não precisa de
nenhuma modificação.
A montagem de estruturas de motor de
100L e 112M requer a instalação de (6)
pinos-guia.
Observação
A montagem da estrutura do motor 132
requer uma placa de montagem
adicional devido ao grande diâmetro da
face C no motor da estrutura IEC 132.
Para instalar os pinos-guia, insira-os
nos (6) orifícios não pintados do
adaptador e bata-os firmemente
com um martelo.
Quando inseridos corretamente, os
pinos-guia devem ficar nivelados com o
adaptador.
Para instalar a placa de montagem,
alinhe os (4) orifícios grandes na placa
com os (4) orifícios externos no
adaptador.
Insira os parafusos nos orifícios de
montagem alinhados.
Aperte os (4) parafusos de cabeça
cilíndrica através da placa de
montagem no adaptador.
página 34
Seção P - Dimensões (ANSI / ISO)
CP Y Z
x
2E2 2E1 O
D
F G
C
Flange de Sucção Flange de Descarga
Modelo (Tamanho) 2E12E2 F G O C x Y Z ANSI ISO JIS ISO ANSI JIS Libra
(Classe 150) (PN16) (10kg/cm2) (Classe 150) (PN16) (10kg/cm2) (kg)
U0 - 1,5x1x5 10.00 3.152.34 1,50” 40milímetros 40milímetros 1,00” 25milímetros 25milímetros 54
(40x25x156mm) (254) (80) (59) (25)
UL-1,5x1x5LF 10.00 5,503.152.34 1,50” 40milímetros 40milímetros 1,00” 25milímetros 25milímetros 54
(40x25x156mm) (254) (140) (80) (59) (25)
U1 - 2x1,5x6 8h008h005,503,6911.60 9.64 3.422.56 2,00” 1,50”
(50x40x156mm) (203) (203) (140) (94) (295) (87) (65) 50milímetros 50milímetros 40milímetros 40milímetros
54
(245) (25)
U3 - 3x2.5x6 13h20 7.103,940,00 3,00” 80milímetros 80milímetros 2,50” 65milímetros 54
(80x65x156mm) (323) (180) (100) (0) 65milímetros (25)
U4 - 2,5x2x6 12h40 6h303.150,00
(160) (80) (0) 2,50” 65milímetros 65milímetros 2,00” 50milímetros 50milímetros
54
(65x50x156mm) (315) (25)
NEMA IEC
Modelo (Tamanho) 56C 143/5TC 182/4TC 213/5TC 80/90SL 100L/112M 132
D CP D CP D CP D CP D CP D CP D CP
U0 - 1,5x1x5 4,50 4,50 4,50 5.25 4,50
(40x25x156mm) (114) (114) (114) (133) (114)
UL-1,5x1x5LF 4,50 4,50 4,50 5.25 4,50
(40x25x156mm) (114) (114) (114) (133) (114)
U1 - 2x1,5x6 6.10 7.52 6.10 7.52 6.10 7.52 6.10 7.52 6.10 6.67 6.10 6,85 6.10 7.52
(50x40x156mm) (156) (191) (156) (191) (156) (191) (156) (191) (156) (169) (156) (174) (156) (191)
U3 - 3x2.5x6
(80x65x156mm) 6.10 6.10 6.10 6.10 6.10
U4 - 2,5x2x6 (156) (156) (156) (156) (156)
(65x50x156mm)
página 35
Seção Q - Curvas Hidráulicas
Capacidade (m3
/h) 30 350 5 10 15 20 25 40 45 50 55 60 65
180
160 50
140
40
120
100
80
60
40
20
30
20
10
0 0
0 25 50 75 100 125
Capacidade (EUA gpm)
150 175 200 225 250 275 300
Capacidade (EUA gpm)
1500 50 100 200 250
35
30 100
25 80
20
60
15
40
10
20
5
0 0
0 10 20 30
Capacidade (m3/h)
40 50 60
página 36
U4 -
 2..5
 x 2
 x 6
U4
- 2..
5 x
2 x
6
U1
 - 2
 x 1
,5 x
 6
U0
 - 1
,5
x 1
 x
5
U1
 - 2
 x
1..
5 x
 6
U0
 -
1.
.5
 x
 1
 x
 5
U
L
- 1
..5
 x
 1
 x
 5
 L
F
U
L
--1
..5
 x
 1
 x
 5
 L
F
TD
H
 (m
)
TD
H
 (p
és
)
TD
H
 (p
és
)
TD
H
 (m
)
Seção Q - Curvas Hidráulicas
Capacidade (m3/h)
50 600 10 20 30 40 70 80 90 100
50 15
45
40
35
10
30
25
20
15
10
5
5
0 0
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475
Capacidade (EUA gpm)
Capacidade (EUA gpm)
2000 50 100 150 250 300 350
10
9 30
8
25
7
6
5
4
20
15
3 10
2
5
1
0 0
0 10 20 30 40
Capacidade (m3/h)
50 60 70 80 90
página 37
U3 -
 3x2
..5x
6
U3 -
 3x2
..5x
6
U4
 - 2
..5
x2
x6
U4
 - 2
..5
x2
x6
U1
 -
2x
1.
.5
x6
U1
 -
2x
1.
.5
x6
U0
 -
1.
.5
x1
x5
U
0
- 1
..5
x1
x5
U
L
--1
..5
x1
x5
LF
U
L
--1
..5
x1
x5
LF
TD
H
 (m
)
TD
H
 (p
és
)
TD
H
 (m
)
TD
H
 (p
és
)
Seção R - Montagem do Motor Honda (Desmontagem)
Ferramentas necessárias
º
º
Chave hexagonal de 8mm ou 5/16”
Chave de boca ajustável
º Chave hexagonal com cabo em T de 3/16” (NEMA) ou 5 mm (IEC)
CUIDADO
Embora possa parecer que você pode
simplesmente desparafusar a bomba
do motor, esse não é o caso. Você
deve primeiro remover a
extremidade úmida e o conjunto
magnético externo. Siga estas
instruções cuidadosamente para
evitar danos ao eixo do motor ou ao
conjunto magnético externo.
Afrouxe e remova os (4) parafusos de
cabeça cilíndrica que conectam o
adaptador à extremidade úmida.
Puxe a extremidade molhada para fora da
extremidade da unidade em linha reta.
Remova o plugue de metal na parte superior
do adaptador.
Localize o primeiro parafuso de ajuste
no conjunto magnético externo.
Afrouxe este parafuso de fixação e, em seguida,
gire o conjunto magnético externo para
localizar o segundo parafuso de fixação e solte-
o também.
página 38
Seção R - Montagem do Motor Honda (Desmontagem)
Puxe o conjunto magnético
externo.
Remova os (4) parafusos que
prendem o adaptador à placa de
montagem.
Puxe o adaptador para fora da
placa de montagem.
Afrouxe e remova os (4) pequenos
parafusos de cabeça cilíndrica na
placa de montagem.
Remova a placa de montagem.
página 39
Seção R - Montagem do Motor Honda (Montagem)
Ferramentas necessárias
º
º
Chave hexagonal de 8mm ou 5/16”
Chave de boca ajustável
º Chave hexagonal com cabo em T de 3/16” (NEMA) ou 5 mm (IEC)
A fixação do motor Honda
requer uma placa de montagem
especial.
Centralize a placa de montagem no
motor e alinhe os orifícios.
Insira e aperte os (4) parafusos de
cabeça cilíndrica conectando a
placa de montagem ao motor.
Remova o plugue de metal da parte
superior do adaptador e alinhe os
orifícios dos parafusos com os orifícios
da placa de montagem.
Pinos-guia
B
A
Insira e aperte os (4) parafusos que
prendem o adaptador à placa de
montagem.
Observe a colocação dos parafusos
de fixação em relação aos pinos-guia
antes da instalação.
Alinhe a ranhura da chaveta no eixo
do motor com a fileira de pinos-guia
no conjunto magnético externo.
(Adaptador não mostrado acima
para fins de demonstração)
página 40
Seção R - Montagem do Motor Honda (Montagem)
Gire o ímã externo e o eixo do motor
até que a fileira de pinos-guia e a
ranhura do eixo apontem para baixo.
Deslize o conjunto magnético externo
no eixo do motor.
Usando uma régua ou outra régua,
alinhe a ranhura de alinhamento do
conjunto magnético externo com a
borda superior do adaptador.
O primeiro parafuso de fixação (A)
diretamente oposto à fileira de pinos-guia
deve ser visível através do orifício superior
do adaptador.
90O
Aperte este parafuso de fixação (A) com a chave
hexagonal de cabo em T.
Segure o lado oposto do conjunto
magnético externo e gire-o 90
graus no sentido anti-horário.
Localize o segundo parafuso de
ajuste no conjunto magnético
externo.
Aperte este parafuso de ajuste (B). Insira a extremidade molhada na extremidade
da unidadeem linha reta.
Insira os (4) parafusos de cabeça
cilíndrica conectando o adaptador à
extremidade úmida. Aperte até 20 ft-
lbs (27 Nm).
página 41
Seção S - Lista de Itens
302
19
232
239
231
235
2
9
1
20
300
27
73
8
72
370 - 372
Item # quantidade Nome da peça Material padrão Material opcional
1 1 Revestimento Ferro dúctil / Revestimento ETFE Forro de ferro dúctil/PFA
2 1 Conjunto do imã do impulsor CFR/ETFE PFA
8 1 Anel de desgaste (incluído com nº 2) CFR / PTFE carboneto de silício
9 1 anel de retenção CFR/ETFE PFA
19 1 Adaptador Ferro Dúctil Nenhum
20 1 Elevador, Bomba Ferro Dúctil Nenhum
27 1 Anel de controle de partículas CFR/ETFE Nenhum
72 1 Colar, Impulso frontal carboneto de silício Nenhum
73 1 Junta, O-Ring Núcleo FEP/FKM FKM (Fluorocarbono)
231 1 Invólucro, Contenção CFR / ETFE / Reforçado com Aramida PFA / Reforçado com Aramida
1 Eixo (incluído com #231) carboneto de silício Nenhum
1 Colar, impulso traseiro (incluído com #231) CF-PTFE carboneto de silício
232 1 Conjunto magnético, externo Ferro Dúctil / Ferro Neodímio Nenhum
235 1 Bucha, rolamento Carbono Grafite carboneto de silício
239 1 Anel, Contenção Ferro Dúctil Nenhum
300 10 Parafuso de cabeça de soquete M10 304 SS Nenhum
302 1 Plugue 304 SS Nenhum
370 1 Flange de drenagem 304 SS Nenhum
371 1 Junta de drenagem PTFE Nenhum
372 1 Suporte da junta de drenagem Neoprene Nenhum
página 42
Seção S - Lista de Itens
Descrição e Propriedades do Material
CF-ETFE Propriedade Unidades Quantia
Etileno Tetrafluoretileno Reforçado com Fibra de
Carbono (CF-ETFE) é o plástico fluoropolímero
padrão usado para fabricar nosso impulsor e
invólucro de contenção. Além da alta resistência
química, esse termoplástico oferece maior
resistência mecânica em relação a outros
fluoropolímeros.
Gravidade Específica N / D 1,74
Faixa de temperatura de trabalho oF - 20 a 250
Resistência à tracção PSI 11700
Alongamento de tração % 3,0 a 5,0
Resistência à flexão PSI 19000
Módulo Flexural PSI 1500000
Entalhe de corte de impacto Izod (1/8”) FT-LB / IN 6,00
Impacto Izod (sem entalhe) FT-LB / IN 20,0 a 23,0
Carboneto de Silício Alfa Sinterizado (SiC) Propriedade Unidades Quantia
Carbeto de Silício Alfa Sinterizado (SiC) é de
longe a cerâmica mais forte, dura e resistente à
corrosão disponível atualmente. É produzido
por sinterização sem pressão de pó de micron
ultrapuro em temperaturas acima de 3600 °F. A
peça acabada é um material de grão fino, leve e
extremamente duro que pode superar
qualquer superliga.
Densidade g/cm3 3.1
Dureza kg/mm2 2600
Resistência à flexão Mpa 395
Força compressiva Mpa 3400
Núcleo FEP / FKM (Fluorocarbono) Propriedade Unidades Quantia
FKM é a designação para cerca de 80% dos
elastômeros fluorados. Todos os FKMs contêm
fluoreto de vinilideno como monômero.
Fluoroelastômeros são usados por sua resistência
química e térmica superior.
Gravidade Específica N / D 2.15
Faixa de temperatura de trabalho oF - 20 a 300
Resistência à tracção PSI 4050
Força compressiva PSI 2200
Módulo Flexural PSI 92000
Ferro Dúctil Propriedade Unidades Quantia
O ferro dúctil é o ferro fundido com grafite
esferoidal. Sua composição química e
porcentagem de carbono são quase as mesmas
do ferro cinzento. A transformação em ferro dúctil
ocorre quando o ferro fundido cinzento é tratado
com magnésio. A inserção de magnésio na concha
de vazamento transforma os flocos de Fe3C em
esferóides. Esses esferóides fortalecem o metal
agindo como pára-rachaduras.
Resistência à tracção PSI 65000
Força de Rendimento PSI 45000
Alongamento % 12
Dureza BHN 200
CFR / PTFE Propriedade Unidades Quantia
O politetrafluoretileno (PTFE) é um
fluoropolímero sintético que encontra
inúmeras aplicações. As substâncias que
contêm água não molham o PTFE, portanto, a
adesão às superfícies de PTFE é inibida.
Gravidade Específica N / D 2.09
Resistência à tracção PSI 3500
Força compressiva PSI 4300
Módulo elástico de tração PSI 12800
ETFE puro Propriedade Unidades Quantia
O etileno tetrafluoretileno (ETFE) é o plástico
fluoropolímero padrão usado para revestir nossas
carcaças. Quando rotomoldado, o ETFE é ligado
mecanicamente ao invólucro de ferro dúctil,
proporcionando a melhor conexão absoluta e
durabilidade muito superior à moldagem
convencional por sopro e compressão.
Gravidade Específica N / D 1,78
Faixa de temperatura de trabalho oF - 20 a 250
Resistência à tracção PSI 6700
Alongamento de tração % 150 - 300
Módulo Flexural PSI 145000
página 43
Seção T - Lista de Peças
Manga aparadora U-Mag
3.000
Cortar divisão axial com serra
( 3.500")
Tubo de PVC Cronograma 40 de 3"
( 3.068")
página 44
Seção T - Lista de Peças
Ferramenta de instalação/remoção da bucha U-Mag
4.000
( 1.050")
Tubo PVC 3/4" Schedule 40
( 0,824")
página 45
Seção T - Lista de Peças
Inclui dreno instalado
(se aplicável)
Padrão
Revestimento do invólucro:
Ralo:
Opção 1
Revestimento do invólucro:
Ralo:
opção 2
Revestimento do invólucro:
Ralo:
ETFE
Não
ETFE
Sim
PFA
NãoItem nº 1 - Invólucro
Modelo Tamanho / Descrição Papel # Papel # Papel #
U0 1,5 x 1” (40 x 25 mm) ANSI, ISO, JIS CSG-0900-SI CSG-0901-SI CSG-0900-PI
UL 1,5 x 1" LF (40 x 25 mm) ANSI, ISO, JIS CSG-0900-LF CSG-0901-LN CSG-0900-PF
U1 2 x 1,5” (50 x 40 mm) ANSI, ISO, JIS CSG-0910-SI CSG-0911-SI CSG-0910-PI
U3 3 x 2,5 - ANSI classe 150 CSG-0930-SI CSG-0931-SI CSG-0930-PI
U3 80 x 65 mm - ISO PN 16 CSG-0932-SI CSG-0933-SI CSG-0932-PI
U3 80 x 65 mm - JIS 10 kg/cm^2 CSG-0934-SI CSG-0935-SI CSG-0934-PI
U4 2,5 x 2” (65 x 50 mm) ANSI, ISO, JIS CSG-0940-SI CSG-0941-SI CSG-0940-PI
Inclui colar de pressão instalado
Inclui dreno instalado
(se aplicável)
Padrão
Revestimento do invólucro:
Colar de impulso:
Ralo:
Opção 1
Revestimento do invólucro:
Colar de impulso:
Ralo:
opção 2
Revestimento do invólucro:
Colar de impulso:
Ralo:
ETFE
SiC
Não
ETFE
SiC
Sim
PFA
SiC
NãoItem # 1 - Invólucro, Completo
Modelo Tamanho / Descrição Papel # Papel # Papel #
U0 1,5 x 1” (40 x 25 mm) ANSI, ISO, JIS CSG-0900-AA CSG-0901-AA CSG-0900-PA
UL 1,5 x 1" LF (40 x 25 mm) ANSI, ISO, JIS CSG-0900-LA CSG-0901-LB CSG-0900-PB
U1 2 x 1,5” (50 x 40 mm) ANSI, ISO, JIS CSG-0910-AA CSG-0911-AA CSG-0910-PA
U3 3 x 2,5 - ANSI classe 150 CSG-0930-AA CSG-0931-AA CSG-0930-PA
U3 80 x 65 mm - ISO PN 16 CSG-0932-AA CSG-0933-AA CSG-0932-PA
U3 80 x 65 mm - JIS 10 kg/cm^2 CSG-0934-AA CSG-0935-AA CSG-0934-PA
U4 2,5 x 2” (65 x 50 mm) ANSI, ISO, JIS CSG-0940-AA CSG-0941-AA CSG-0940-PA
página 46
Seção T - Lista de Peças
Inclui anel de desgaste
(não substituível)
Padrão
Corpo do Impulsor:
Usar Anel:
Opção 1
Corpo do Impulsor:
Usar Anel:
opção 2
Corpo do Impulsor:
Usar Anel:Item nº 2 - Impulsor
CF-ETFE
CF-PTFE
CF-ETFE
SiC
PFA puro
SiC
Modelo Tamanho Papel # Papel # Papel #
U0 1,5 x 1 x 5" (40 x 25 x 127 mm) IMA-0900-SI IMA-0901-SI IMA-0903-SI
UL 1,5 x 1 x 5" LF (40 x 25 x 127 mm) IMA-0900-SI IMA-0901-SI IMA-0903-SI
U1 2 x 1,5 x 6” (50 x 40 152 mm) IMA-0910-SI IMA-0911-SI IMA-0913-SI
U3 3 x 2,5 x 6" (80 x 65 x 152 mm) IMA-0930-SI IMA-0931-SI IMA-0933-SI
U4 2,5 x 2 x 6” (65 x 50 x 152 mm) IMA-0940-SI IMA-0941-SI IMA-0934-SI
Inclui anel de desgaste
(não substituível)
Também inclui bucha do item
nº 235, rolamento instalado
Padrão
Corpo do Impulsor:
Usar Anel:
Casquilho:
Opção 1
Corpo do Impulsor:
Usar Anel:
Casquilho:
opção 2
Corpo do Impulsor:
Usar Anel:
Opção 3
Corpo do Impulsor:
Usar Anel:
CF-ETFE
CF-PTFE
CF-ETFE
SiC
CF-ETFE
CF-PTFE
PFA puro
SiC
Item nº 2 - Ímã do impulsor, completo Carbono SiC Casquilho: SiC Casquilho: SiC
Modelo Tamanho / Descrição Papel # Papel # Papel # Papel #
U0 1,5 x 1 x 5" (40 x 25 x 127 mm) IMA-0900-AA IMA-0901-AA IMA-0902-AA IMA-0903-AA
UL 1,5 x 1 x 5" LF (40 x 25 x 127 mm) IMA-0900-AA IMA-0901-AA IMA-0902-AA IMA-0903-AA
U1 2 x 1,5 x 6” (50 x 40 152 mm) IMA-0910-AA IMA-0911-AA IMA-0912-AA IMA-0913-AA
U3 3 x 2,5 x 6" (80 x 65 x 152 mm) IMA-0930-AA IMA-0931-AA IMA-0932-AA IMA-0933-AA
U4 2,5 x 2 x 6” (65 x 50 x 152 mm) IMA-0940-AA IMA-0941-AA IMA-0942-AA IMA-0943-AA
página 47
SeçãoT - Lista de Peças
Item # 9 - Anel de Retenção, Estacionário Dianteiro
Padrão
Material:
Opção 1
Material:CF-ETFE PFA
Modelo Tamanho Papel # Papel #
U0 1,5 x 1 x 5" (40 x 25 x 127 mm) RGR-0900-SI RGR-0901-SI
UL 1,5 x 1 x 5" (40 x 25 x 127 mm) RGR-0900-SI RGR-0901-SI
U1 2 x 1,5 x 6” (50 x 40 152 mm) RGR-0910-SI RGR-0911-SI
U3 3 x 2,5 x 6" (80 x 65 x 152 mm) RGR-0930-SI RGR-0931-SI
U4 2,5 x 2 x 6” (65 x 50 x 152 mm) RGR-1040-SI RGR-0941-SI
Item nº 27 - Anel de controle de partículas
Padrão
Material: CF-ETFE
Modelo Tamanho / Descrição Papel #
você U0, U1, U2, U3 e U4 SUB-1603-M0
Item nº 235 - Bucha, Rolamento PadrãoMaterial: Carbono Grafite
Opção 1
Material: SiC
Modelo Tamanho / Descrição Papel # Papel #
você U0, U1, U2, U3 e U4 BGB-0901-SI BGB-0900-SI
página 48
Seção T - Lista de Peças
Padrão
Material:
Padrão
Material:Item nº 301 - Arruela de travamento Aço inoxidável Item # 370 - Flange de Drenagem 304 SS
Modelo Tamanho / Descrição Papel # Modelo Tamanho / Descrição Papel #
você Arruela de pressão M10 HDW-0901-SI você Mesa SUB-1280-SI
Item nº 300 - Parafuso de cabeça cilíndrica
Padrão
Material: SS Item # 371 - Junta de Drenagem
Padrão
Material: PTFE
Modelo Tamanho / Descrição Papel # Modelo Tamanho / Descrição Papel #
M10-1.5X25
M10-1.5X40
M10-1.5X60
HDW-1055-SI
HDW-1056-SI
HDW-1057-SI
você Junta de drenagem GTO-1040-SI
você
Item # 72 - Colar, Empuxo Frontal
Padrão
Material: SiC Item # 372 - Junta de Drenagem
Padrão
Material: Neoprene
Modelo Tamanho / Descrição Papel # Modelo Tamanho / Descrição Papel #
U0
UL
U1
U3
U4
1,5 x 1 x 5" (40 x 25 x 127 mm)
1,5 x 1 x 5" (40 x 25 x 127 mm) 2
x 1,5 x 6" (50 x 40 152 mm) 3 x
2,5 x 6" (80 x 65 x 152 mm) 2,5 x
2 x 6" (65 x 50 x 152 mm) )
CRT-0905-SI
CRT-0905-SI
CRT-0910-SI
CRT-0935-SI
CRT-0940-SI
você Suporte da junta de drenagem GTO-1050-SI
página 49
Seção T - Lista de Peças
Inclui eixo e colar de pressão
(não substituível)
Padrão
Cont. Concha:
Colar de impulso:
Eixo da bomba:
Opção 1
Cont. Concha:
Colar de impulso:
Eixo da bomba:
opção 2
Cont. Concha:
Colar de impulso:
Eixo da bomba:
CF-ETFE
CF-PTFE
SiC
CF-ETFE
SiC
SiC
PFA
SiC
SiCItem nº 231 - Casco de Contenção, Completo
Modelo Tamanho / Descrição Papel # Papel # Papel #
você U0, UL, U1, U3 e U4 SLC-0900-SI SLC-0901-SI SLC-0903-SI
Inclui a gaxeta do item nº 73 e o
anel de controle de partículas do
item nº 27 instalados.
Inclui eixo e colar de pressão
(não substituível)
Padrão
Cont. Concha:
Colar de impulso:
Eixo da bomba:
Opção 1
Cont. Concha:
Colar de impulso:
Eixo da bomba:
opção 2
Cont. Concha:
Colar de impulso:
Eixo da bomba:
CF-ETFE
CF-PTFE
SiC
CF-ETFE
SiC
SiC
PFA
SiC
SiCItem nº 231 - Casco de Contenção, Completo
Modelo Tamanho / Descrição Papel # Papel # Papel #
U0, UL, U1, U3 e U4 com junta FKM SLC-0900-AA SLC-0901-AA SLC-0903-AA
você Com junta encapsulada FEP/FKM SLC-0910-AA SLC-0911-AA SLC-0913-AA
Com Junta EPDM SLC-0920-AA SLC-0921-AA SLC-0923-AA
página 50
Seção T - Lista de Peças
Item nº 19 - Adaptador
Padrão
Material: Ferro Dúctil
Modelo Tamanho / Descrição Papel #
NEMA - 56C a 213/15TC IEC - 80 a
112 Placa de montagem de
estrutura, estrutura IEC 132
ADP-0900-SI
ADP-0905-SI
ADP-0910-SI
você
Item nº 20 - Pé, Adaptador PadrãoMaterial: Ferro Dúctil
Modelo Tamanho / Descrição Papel #
NEMA - 56C até 213/15TC 5,25"
Bloco de riser de linha central
Bloco de riser de linha central de 6,10"
Bloco de riser de linha central de 7,10"
FTA-0900-SI
FTA-0905-SI
FTA-0910-SI
FTA-0911-SI
você
Item nº 302 - Plugue
Padrão
Material: PE - SS
Modelo Tamanho / Descrição Papel #
Parte superior do adaptador
Parte inferior do adaptador
HDW-1230-SI
HDW-1500-SIvocê
Padrão
Material: FEP/FKM
Opção 1
Material:
opção 2
Material:Item # 73 - Junta, O-Ring FKM EPDM
Modelo Tamanho / Descrição Papel # Papel # Papel #
você U0, UL, U1, U3 e U4 GTO-0903-SI GTO-0904-SI GTO-0905-PI
página 51
Seção T - Lista de Peças
Padrão
Ímãs de ferro dúctil / NdFeBItem nº 232 - Conjunto do ímã, externo
Modelo Tamanho Papel # 3500 rpm 2900 rpm 1750 rpm 1450 rpm
A - NEMA 56C (0,625” dia.) MA0-0901-SI 5 cv (3,7 kW) 4,1 CV (3,1 kW) 2,5 CV (1,9 kW) 2,1 CV (1,6 kW)
B - NEMA 143/5TC(0,875” dia.) MA0-0902-SI 5 cv (3,7 kW) 4,1 CV (3,1 kW) 2,5 CV (1,9 kW) 2,1 CV (1,6 kW)
C - NEMA 182/4TC(1,125” dia.) MA0-0904-SI 10 cv (7,5 kW) 8,3 cv (6,2 kW) 5,0 cv (3,7 kW) 4,1 CV (3,1 kW)
D - NEMA 213/5TC(1,375” dia.) MA0-0905-SI 10 cv (7,5 kW) 8,3 cv (6,2 kW) 5,0 cv (3,7 kW) 4,1 CV (3,1 kW)
D1 - NEMA 213/5TC Alto Torque MA0-0908-SI 14 cv (10,4 kW) 11,7 cv (8,7 kW) 7,0 cv (5,2 kW) 5,8 cv (4,4 kW)
você E1 - NEMA 254/6 TC (1,625” dia.) MA0-0907-SI 14 cv (10,4 kW) 11,7 cv (8,7 kW) 7,0 cv (5,2 kW) 5,8 cv (4,4 kW)
M - IEC 80 (19 mm de diâmetro) MA0-0911-SI 5 cv (3,7 kW) 4,1 CV (3,1 kW) 2,5 CV (1,9 kW) 2,1 CV (1,6 kW)
N - IEC 90S/L (24mm dia.) MA0-0912-SI 5 cv (3,7 kW) 4,1 CV (3,1 kW) 2,5 CV (1,9 kW) 2,1 CV (1,6 kW)
P - IEC 100L/112M (28mm dia.) MAO-0914-SI 10 cv (7,5 kW) 8,3 cv (6,2 kW) 5,0 cv (3,7 kW) 4,1 CV (3,1 kW)
R - IEC 132 (38mm dia.) MA0-0915-SI 10 cv (7,5 kW) 8,3 cv (6,2 kW) 5,0 cv (3,7 kW) 4,1 CV (3,1 kW)
R1 - IEC 132 Alto Torque MA0-0916-SI 14 cv (10,4 kW) 11,7 cv (8,7 kW) 7,0 cv (5,2 kW) 5,8 cv (4,4 kW)
X - Furo de 1" de diâmetro MA0-0906-SI 10 cv (7,5 kW) 8,3 cv (6,2 kW) 5,0 cv (3,7 kW) 4,1 CV (3,1 kW)
Padrão
Material:Item nº 239 - Anel, Contenção Ferro Dúctil
Modelo Tamanho / Descrição Papel #
você U0, UL, U1, U3 e U4 RGC-0900-SI
página 52
Seção U - Guia de solução de problemas
Problema Sintomas Causa Remédio
Sem sucção ou pressão de descarga. O
consumo de energia da bomba é muito baixo.
Bomba não escorvada Reabasteça a bomba e verifique se o tubo de sucção está cheio de líquido.
Verifique o tubo de sucção quanto a pontos altos que possam prender o ar.
O medidor de sucção lê muito mais baixo do
que o normal.
Tubo de sucção entupido Confirme se quaisquer válvulas de sucção ou válvulas de controle não estão
travadas. Inspecione o tubo de sucção quanto a bloqueio.
O medidor de sucção indica normal. Confirme se quaisquer válvulas de descarga ou válvulas de controle não estão
travadas. Inspecione o tubo de descarga quanto a bloqueio.Tubo de descarga entupido
A bomba gera pressão de descarga
total, mas sem vazão.
O líquido não está sendo
bombeado A pressão de descarga é apenas
ligeiramente superior à pressão de sucção.
Abra a bomba e limpe o bloqueio do impulsor.
Impulsor entupido
Sem pressão de descarga.
A bomba faz um zumbido alto.
Vibração aumentada
Desligue a bomba. Verifique se o motor gira suavemente com a mão. Se o
motor não girar manualmente, abra a bomba para inspeção.Impulsor desacoplado
Se o motor girar manualmente, confirme se o impulsor está dimensionado para
as condições de operação e a gravidade específica do líquido.
Verifique se a viscosidade do líquido não é muito alta. O impulsor ou o
ímã externo podem ser enfraquecidos se superaquecidos.
A bomba gera pressão de descarga
total, mas sem vazão. Requisito de cabeça superior ao
previsto / Impulsor subdimensionado
Confirme se a linha de descarga não está bloqueada ou a válvula não está
travada. A bomba pode exigir um impulsor maior para superar a cabeça
do sistema.A carcaça e os tubos da bomba imediatamente
antes e depois do aquecimento da bomba.
Localize e vede o vazamento de ar.
A pressão de sucção é negativa.
(pressão manométrica)
Vazamento de ar na linha de sucção
A pressão de descarga está abaixo do
normal.
A pressão de descarga está abaixo do
normal.
NPSH insuficiente Verifique o nível do líquido no tanque de sucção.
Verifique a tubulação de sucção quanto a restrições ou obstruções.
A taxa de fluxo é diminuída. A
bomba faz barulho.
Vibração aumentada.
Verifique a pressão de vapor e a temperatura do líquido do processo.
A bomba deve estar localizada o mais próximo possível da fonte.
Bomba não entrega-
a cabeça ou fluxo
desejado A pressão de descarga está abaixo do
normal.
Verifique a rotação do motor e corrija se necessário.
rotação para trás
O fluxoé reduzido.
Requisito de cabeça superior ao
previsto / Impulsor subdimensionado
A bomba não atinge a vazão
desejada.
Aumente o tamanho do impulsor ou a velocidade do motor
O dispositivo do filtro está cheio/obstruído (se
equipado).
O medidor de sucção está muito baixo. Cesto do filtro limpo/esvaziado.
A pressão de descarga sobe e depois
cai. Bomba mal escorvada
Reabasteça a bomba e verifique se o tubo de sucção está cheio de líquido.
Verifique se não há pontos altos no tubo de sucção que possam prender o ar.
O consumo de energia da bomba é muito baixo
após a queda de pressão.
Confirme se o impulsor é dimensionado para as condições de operação e a
gravidade específica do líquido.A pressão de descarga sobe e depois
cai.
Impulsor desacoplado
A bomba começa, então
pára de bombear
Verifique se a viscosidade do líquido não é muito alta.
A bomba faz um zumbido alto.
Vibração aumentada
O conjunto do impulsor ou ímã externo pode ser enfraquecido se
superaquecido.
Calcule o volume do tubo de sucção. Recomenda-se que o
volume da câmara de escorva seja 3 vezes o volume do
tubo de sucção.
A bomba funcionou normalmente, mas para de
bombear e perde a escorva.
Volume do tubo de sucção muito grande para
a câmara de escorva
A bomba não funcionará até que a câmara de
escorva seja recarregada.
Diminuir o volume do tubo de sucção.
Mova a bomba para mais perto da fonte
página 53
Seção U - Guia de solução de problemas
Problema Sintomas Causa Remédio
Cheiro de queimado vindo da parte de trás da
bomba
Ímã externo instalado
incorretamente
Confirme se a ranhura na unidade externa está
alinhada com a borda do adaptador.
Fluxo diminuído.
Alto consumo de energia.
Alta vibração.
operação ruidosa
Anel de desgaste danificado ou quebrado Inspecione a bomba e substitua os componentes
danificados.
A bomba fornece o fluxo e altura
necessários, mas o consumo de
energia é alto.
Gravidade específica ou viscosidade
maior do que o esperado.
Determine a viscosidade do líquido e a gravidade específica.
Verifique se o consumo real de energia está correto.A bomba usa energia excessiva
Alta pressão de descarga.
A bomba fornece a altura manométrica necessária,
funciona normalmente.
O fluxo é maior do que o esperado.
Altura necessária é menor que a
carga nominal.
Verifique o fluxo com instrumentação ou tempo de ciclo de lote e
ajuste conforme necessário.
A pressão de descarga será menor se o
requisito de carga for menor do que o
previsto.
Abra a bomba e limpe o bloqueio das ranhuras
entre o impulsor e as buchas.A bomba produzirá o fluxo nominal. Passagens de balanceamento de empuxo
obstruídas no impulsorCabeça de descarga pode ser
diminuída.
A potência será maior.
Desligue a bomba. Verifique se o motor gira suavemente com a
mão. Se o motor não girar manualmente, abra a bomba para
inspeção.
Sem pressão de descarga.
Impulsor desacoplado
A bomba faz um zumbido alto.
Se o motor girar manualmente, confirme se o impulsor está
dimensionado para as condições de operação e a gravidade específica
do líquido.
Vibração aumentada
Verifique se a viscosidade do líquido não é muito alta.
O impulsor ou o ímã externo podem ser enfraquecidos se
superaquecidos.
Tubulação ou bomba não devidamente
ancorada
O fluxo e a altura estão normais, a
bomba ou os tubos vibram
Aperte os parafusos de montagem nos pés da bomba e na placa de
base.
Confirme se os tubos de sucção e descarga estão
devidamente apoiados de acordo com as recomendações
do Hydraulic Institute.
A bomba faz barulho ou vibra
A pressão de descarga está abaixo do
normal.
NPSH insuficiente / a bomba está
cavitando
Verifique o nível do líquido no tanque de sucção.
Verifique a tubulação de sucção quanto a restrições ou
obstruções.A taxa de fluxo é diminuída. A
bomba faz barulho.
Vibração aumentada.
Verifique a pressão de vapor e a temperatura do líquido do
processo. A bomba deve estar localizada o mais próximo
possível da fonte.
A pressão de descarga pode ser inferior
ao normal.
Impulsor parcialmente entupido está
desequilibrado
Abra a bomba e limpe o bloqueio do impulsor.
A taxa de fluxo pode ser diminuída.
Vibração aumentada.
página 54
Seção V - Garantia
Garantia limitada de 1 ano
A INNOVATIVE MAG-DRIVE, LLC (doravante INNOMAG) garante que transmitirá boa titularidade
de todas as linhas de produtos vendidas por ela ao distribuidor. A INNOMAG garante ainda que, por
365 dias a partir da data de venda pelo distribuidor ao usuário final, ou a data do primeiro uso da
linha de produtos, o que ocorrer primeiro, toda a linha de produtos estará livre de defeitos de
material e mão de obra que não sejam comercialmente aceitável.
Esta garantia se estende ao Distribuidor e ao usuário final. No momento da venda pelo
Distribuidor ao usuário final, o Distribuidor deve preencher e devolver à INNOMAG o Cartão de
Registro de Garantia IN-NOMAG, cuja cópia será incluída com a Linha de Produtos no momento
do envio pela INNAMAG ao Distribuidor, com as informações solicitadas relacionados ao
usuário final.
Esta garantia expressa, conforme se aplica ao usuário final, está expressamente condicionada ao
preenchimento do cartão de registro de garantia pelo distribuidor e sua devolução à INNAMAG e à
utilização da linha de produtos da maneira e nas condições para as quais foi projetada. A INNOMAG
deve aconselhar o distribuidor sobre os usos pretendidos da linha de produtos e as condições de
uso. Para qualquer reclamação feita de acordo com esta garantia, a linha de produtos deve ser
devolvida à INNOMAG, com frete pré-pago, para avaliação adequada
Se a linha de produtos for danificada devido a negligência do distribuidor e/ou do usuário final, esta garantia será anulada.
A INNOMAG EM NENHUMA CIRCUNSTÂNCIA SERÁ RESPONSÁVEL POR DANOS INCIDENTAIS OU
CONSEQÜENCIAIS, SEJA COMO CAUSADOS, TAIS COMO PERDA DE USO, PERDA DE LUCROS OU
RECEITAS ANTECIPADAS, TEMPO DE INATIVIDADE DAS INSTALAÇÕES, CUSTO PARA REMOVER A
BOMBA DO SERVIÇO, CUSTO PARA REINSTALAR A BOMBA EM SERVIÇO OU RESPONSABILIDADE PELO
TRANSPORTE DE OU PARA NOSSA FÁBRICA.
NENHUMA GARANTIA EXPRESSA E NENHUMA GARANTIA IMPLÍCITA, SEJA DE
COMERCIABILIDADE OU ADEQUAÇÃO PARA QUALQUER FINALIDADE ESPECÍFICA OU
OUTRA, ALÉM DAS EXPRESSAMENTE ESTABELECIDAS AQUI (QUE SÃO FEITAS EM LUGAR DE
TODAS AS OUTRAS GARANTIAS), SERÁ APLICADA À LINHA DE PRODUTOS COM RESPEITO
AO DISTRIBUIDOR E/OU USUÁRIO FINAL.
página 55
Inovador Mag-Drive
409 S Vista Ave. Addison, IL 60101 Telefone: (630) 543 - 4240 Fax: (630) 543 - 4245
Para mais informações e para ver os vídeos de treinamento, visite nosso site
www.innomag.com
Nota: As informações aqui contidas estão sujeitas a alterações sem aviso prévio. Curvas de
bombas e ilustrações para reprodução impressa; os dados reais podem muito. Sempre consulte
seu Revendedor Autorizado ou Innovative Mag-Drive para obter dados certificados.
INNAMAG™ é uma marca registrada da Innovative Mag-Drive Os
produtos INNOMAG são cobertos por uma ou mais das seguintes
patentes dos EUA: 6,135,728\6,234,748\6,264,440\6,293,772\6,908,291
\6,997,688 ©2010 por Innovative Mag-Drive
Orgulhosamente feito nos EUA
Versão: 011110
