Curso: ENGENHARIAS
Disciplina:
MECÃNICA DOS SÓLIDOS Código: 2101.000823-6
Ano: 2021/1 Turma: T01
Nome: RGA:
Prova Substitutiva

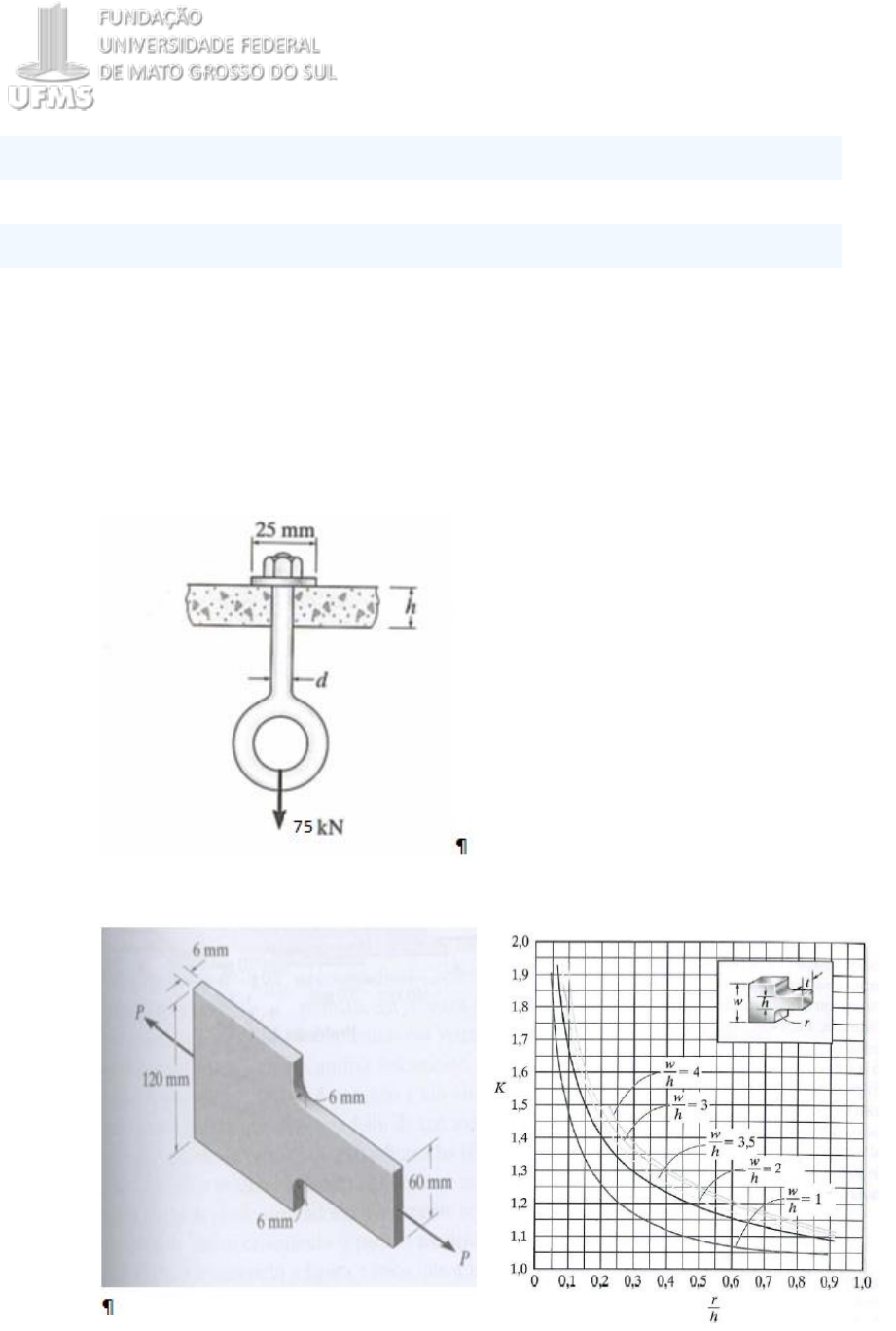

1) O parafuso de olhal é usado para sustentar a carga de 75 kN. Determine seu diâmetro
d com aproximação de múltiplo de 0,5 mm e espessura exigida h com aproximação de
múltiplos de 0,5 mm do suporte de modo que a arruela não penetre ou cisalhe o
suporte. A tensão normal admissível para o parafuso é σadm = 125 MPa e a tensão de
cisalhamento admissível para o material do suporte é τadm = 55 MPa.

2) Determine a força axial máxima P que pode ser aplicada a chapa de alumínio. A tensão
admissível é σadm = 120 MPa.





3) A viga em I de aluminio, E = 75 GPa, é carregada conforme a figura abaixo. Determine
o gráfico do cortante e do momento na viga, e mostre no local de maior momento
como fica a distribição de tensão normais na área da seção transversal.

 Seção transversal da viga em

4) A peça de máquina feita de alumínio, E = 75 GPa, e está sujeita a um momento
M = 5 N m. Determine as tensões de flexão máximas tanto de tração quanto de
compressão na peça. Determine também as tensões atuantes no ponto B e no ponto
C, mostrados na figura.



5) A viga abaixo de concreto armado está sujeita a um momento M = 220 kN.m. Calcule o
valor das tensões geradas no concreto e no aço. O diamentros das 3 barras de aço são
de 25 mm. Considere Eaço=200 GPa e Econc=25 GPa. Considere b = 200 mm, l = 450 mm
e a distância d = 400 mm.
