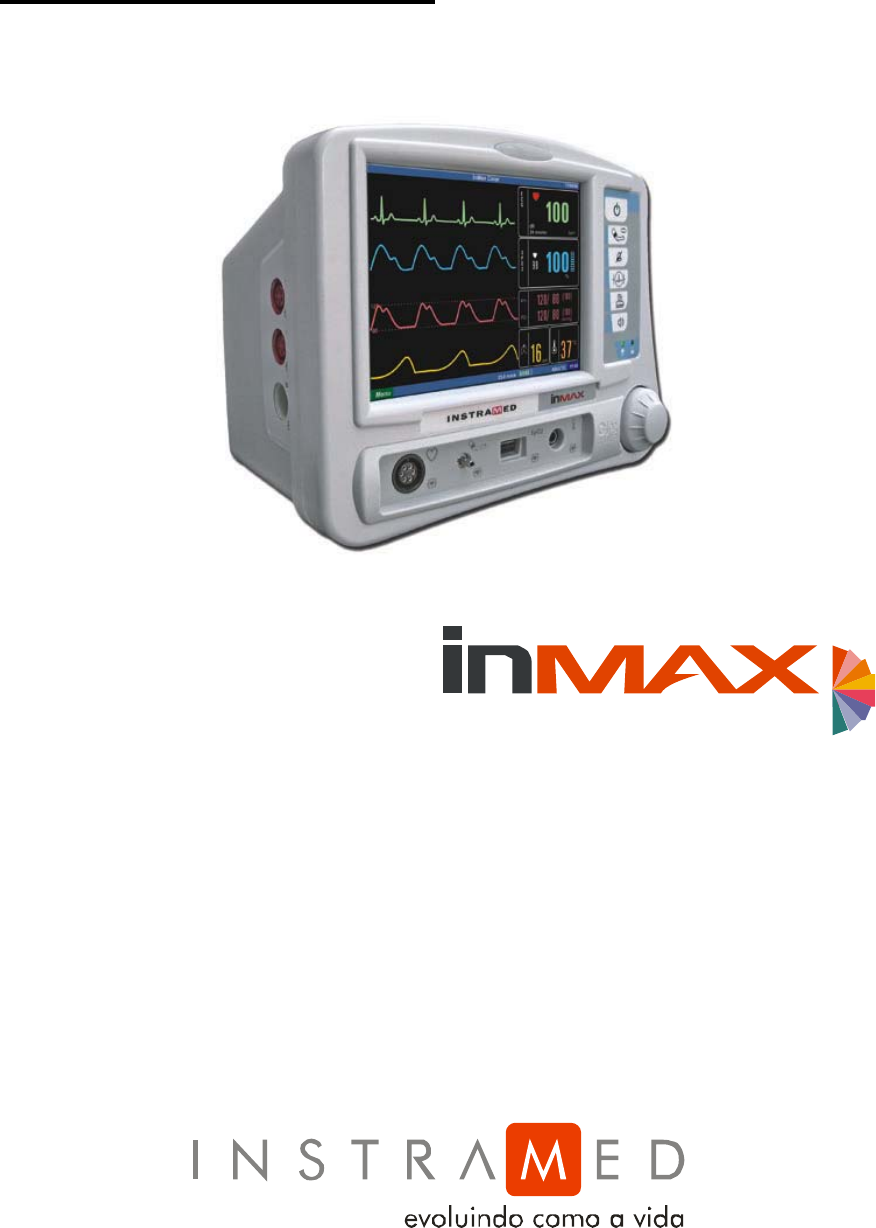

MANUAL DE SERVIÇO
Monitor Multiparamétrico InMax Colorido





COLOR


Parâmetros Básicos: ECG + RESP
Parâmetros Opcionais
SpO2
PANI
TEMP
PI
EtCO2
Impressora Térmica





 Revisão 0

Manual de Serviço – InMax Color 2
O Fabricante:
INSTRAMED INDÚSTRIA MÉDICO HOSPITALAR LTDA
Cnpj: 90.909.631/0001-10
I.E.: 096/0642048
Av. Protásio Alves, 3371
Porto Alegre - Rio Grande do Sul
Brasil
CEP: 93044-040
Fone/Fax: 51- 3334 4199
e-mail: comercial@instramed.com.br
site: www.instramed.com.br
Para obter informações sobre garantia ou assistência técnica
contate o Suporte Técnico

Manual de Serviço – InMax Color 3
SUMÁRIO
Introdução 08
Descrição 08
Opcionais 08
Normas Técnicas 09

1 – INFORMAÇÕES GERAIS 10
1.1 Alimentação 10
1.2 Aquisição dos Sinais 10
1.3 Processamento 10
1.4 Interface 11
1.5 Saídas 11

2 – QUALIFICAÇÃO PARA ASSISTÊNCIA TÉCNICA 13
2.1 Sugestões de simuladores 14

3 – DESCRIÇÕES DOS CIRCUITOS 15
3.1 Placa CPU 15
3.1.10 Microprocessador H8S-2148AF 15
3.1.20 Controlador do LCD 17
3.1.30 Memória 49F1024 18
3.1.40 Memória 24LC515 19
3.1.50 Relógio PCF8563 19
3.1.60 Interface e-jog PIC12F629 20
3.1.70 Controle do Volume DS1803 e Amplificador LM258 21
3.1.80 Fonte Isolada TLM598, 78L05 e 79L05 21
3.1.90fFonte 5V LM2575S 22
3.1.10 Fonte 3.3V LM1117 23
3.1.11 Reset MAX811 23
3.1.12 Alimentação Backlite INV LXM1623-12-41 INV AC7-12-1469 23
3.1.13 Teclado 24
3.1.14 Comunicação serial 25
3.2 Placa ECG 27
3.2.10 Aquisição do sinal de ECG 27
3.2.2 0Derivações 28
3.2.30 Filtro AC e Etapa de Ganho 29
3.2.40 Seleção do Filtro 29
3.2.50 Filtro de 60 Hz 30
3.2.60 Filtro de 35Hz (tremor muscular) 30
3.2.70 Último estágio de ganho 31
3.2.80 Amplitude do sinal de ECG 31
3.2.90 Etapa de amplificação e filtragem do sinal do RESP 32
3.2.10 Microprocessador PIC18F252 33
3.2.11 Opto comunicação serial com a placa CPU 34
3.2.12 Fonte Isolada 34
3.2.13 Detector de Marcapasso 35
3.2.14 Detector de Eletrodo Solto 35
3.3 Placa FCH 37
3.3.10 Filtro de Rede 37
3.3.20 Fonte Chaveada AC/DC 37
3.3.30 Filtro entrada DC ext e Circuito comutação AC EXT / DC EXT 39
3.3.40 Circuito alimentação externa / bateria interna 39
3.3.50 Circuito liga / desliga 40
3.3.60 Fonte Chaveada DC / DC 41

Manual de Serviço – InMax Color 4
3.3.70 Carregador de Bateria 42
3.4 Placa TEMP 43
3.5 Placa NIBP_OEM 44
3.6 Placa BCI_OEM 45
3.7 Placa PI_OEM 46
3.8 Placa CO2_OEM 47

4 – TESTE E CALIBRAÇÃO 48
4.1 Primeiros passos 48
4.2 Teste e Calibração Placa FCH 48
4.3 Teste e Calibração Placa CPU 49
4.3.10 Gravação do software 51
4.4 Teste e Calibração Placa ECG 53
4.5 Teste e Calibração Placa TEMP 55
4.6 Teste e Calibração Placa LED 56
4.7 Teste e Calibração do módulo de PI 57
4.8 Teste e Calibração do módulo de CO2 58
4.9 Teste geral InMax 59
4.10 Teste Impressora 64

5 – COMUNICAÇÃO RS-232 / PROTOCOLO INMAX – PC 66

6 – DESMONTAGEM 67
6.10 Remoção Impressora 67
6.20 Remoção Painel Lateral PI e CO2 68
6.30 Abertura Gabinete 69
6.40 Remoção Placa PI_OEM 70
6.50 Remoção Placa CO2_OEM 71
6.60 Remoção Placa NIBP_OEM 72
6.70 Remoção Bateria Interna 73
6.80 Remoção Suporte de Impressora 74
6.90 Remoção Placa ECG 75
6.100 Remoção Placa TEMP 76
6.110 Remoção Placa CPU 77
6.120 Remoção Placa BCI_OEM 78
6.130 Remoção Placa FCH 79
6.14 Remoção Painel Frontal 80
6.15 Remoção Display LCD 81
6.16 Remoção Placa LED e Lente LED 82

7 – ESPECIFICAÇÕES TÉCNICAS 83

8 – ESQUEMAS ELÉTRICOS 87



Manual de Serviço – InMax Color 5
Lista de Tabelas


Tabela 01 – InMax Opcionais 08
Tabela 02 – Pinagem RS232 e Console 12
Tabela 03 – Simuladores dos Parâmetros 14
Tabela 04 – Pontos de Teste Placa CPU 15
Tabela 05 – Derivações 28
Tabela 06 – Jumper 1 49
Tabela 07 – Jumpers 2 e 3 50
Tabela 08 – Jumper 6 50
Tabela 09 – Pontos de Teste Placa ECG 54
Tabela 10 – BPM 61
Tabela 11 – Saída ECG Analógica 62
Tabela 12 – SpO2 e Pulso 62
Tabela 13 – PANI 63
Tabela 14 – Temperatura 63





Manual de Serviço – InMax Color 6
Lista de Figuras

Figura 01 – H8S-2145BF 17
Figura 02 – S1D13506 18
Figura 03 –024LC515 19
Figura 04 –0PCF8563 20
Figura 05 –0PIC12F629 20
Figura 06 –0DS1803 21
Figura 07 –0LM258 21
Figura 08 – LM3524, 78L05 e 79L05 22
Figura 09 – LM2575S 22
Figura 10 – LM1117 23
Figura 11 – MAX811 23
Figura 12 – INV LXM1623-12-41 INV AC7-12-1469 24
Figura 13 – Teclado 24
Figura 14 – Aquisição do sinal de ECG 27
Figura 15 – Derivações 28
Figura 16 – Filtro AC Etapa de Ganho 29
Figura 17 – Seleção do Filtro 29
Figura 18 – Filtro de 60Hz 30
Figura 19 – Filtro de 35Hz 30
Figura 20 – Ultimo estágio de ganho 31
Figura 21 – Amplitude do sinal de ECG 31
Figura 22 – Etapa de amplificação e filtragem do sinal de RESP 32
Figura 23 – PIC18F252 33
Figura 24 – PC900V 34
Figura 25 – LM3524, LM78L05, LM317L e LM337L 34
Figura 26 – Detector de Marcapasso 35
Figura 27 – Detector de Eletrodo Solto 36
Figura 28 – Filtro de Rede 37
Figura 29 – Fonte Chaveada AC/DC 38
Figura 30 – Filtro entrada DC EXT e Circuito de comutação AC EXT / DC EXT 39
Figura 31 – Circuito de comutação de alimentação externa / Bateria interna 40
Figura 32 – Circuito de liga / desliga monitor 40
Figura 33 – Fonte Chaveada DC / DC 41
Figura 34 – Carregador de bateria 42
Figura 35 – Placa TEMP 43
Figura 36 – Tela Configuração 52
Figura 37 – Tela gravar firmware 52
Figura 38 – Oscilador ECG 53
Figura 39 – Oscilador RESP 54
Figura 40 – Impressora 67
Figura 41 – Impressora Aberta 67
Figura 42 – Vista Lateral PI e CO2 68
Figura 43 – Painel Lateral PI e CO2 68
Figura 44 – Gabinete Traseiro 69
Figura 45 – Placa PI_OEM 70
Figura 46 – Placa CO2_OEM 71
Figura 47 – Placa NIBP_OEM 72
Figura 48 – Bateria Interna 73
Figura 49 – Suporte de Impressora 74
Figura 50 – Placa ECG 75

Manual de Serviço – InMax Color 7

Figura 51 – Placa TEMP 76
Figura 52 – Placa CPU 77
Figura 53 – Placa BCI_OEM 78
Figura 54 – Placa FCH 79
Figura 55 – Painel Frontal 80
Figura 56 – Display LCD 81
Figura 57 – Placa LED 82
Figura 58 – Lente LED 82


Manual de Serviço – InMax Color 8
Introdução

Este manual contém informações e descrições técnicas sobre o funcionamento do
monitor cardíaco multiparâmetro InMax. É indispensável o perfeito entendimento deste
manual antes de qualquer ação de configuração ou reparo no InMax.
As informações contidas neste manual são de propriedade da INSTRAMED e não
podem ser duplicadas em parte ou em sua totalidade sem autorização por escrito. A
INSTRAMED reserva-se o direito de fazer as alterações para melhoria do manual e no
produto sem qualquer aviso prévio.


Descrição

O InMax é um Monitor de Sinais Vitais configurável produzido pela INSTRAMED
Ind. Médico Hospitalar destinado a monitorização dos sinais vitais de pacientes adultos,
pediátricos e neonatais. Os parâmetros monitorados pelos monitores da série InMax são:

• ECG e Freqüência Cardíaca
• Respiração por Bioimpedância
• Pressão não Invasiva (Pressões arteriais Sistólica, Diástólica e Média)
• Saturação de Oxigênio Arterial Funcional (SpO2)
• Pressão Invasiva (Pressões arteriais Sistólica, Diástólica e Média)
• Capnografia (EtCO2)
• Temperatura

O InMax é um equipamento leve e compacto, com design arrojado e próprio para
utilização hospitalar e similares. Próprio para transporte no interior do hospital ou em
ambulâncias.

AVISO: O InMax deve ser usado apenas como complemento na avaliação das condições
fisiológicas do paciente. Deve ser utilizado em conjunto com os sintomas e sinais clínicos
do paciente.

Opcionais

A seguir temos os parâmetros padrões e os opcionais do InMax.

Tabela 1 – InMax Opcionais

Parâmetros Padrões Parâmetros Opcionais
ECG PANI
RESP SpO2
 PI
 EtCO2
 TEMP
 Impressora Térmica

Manual de Serviço – InMax Color9
 Normas Técnicas

O InMax foi projetado seguindo as seguintes normas de Desempenho e
Segurança:

NBR IEC 60601-1
 Equipamento eletromédico – Parte 1- Prescrições gerais de Segurança.

NBR IEC 60601-2
 Equipamento eletromédico – Parte 2 Prescrições gerais de Segurança 2: norma
colateral: Compatibilidade Eletromagnética – Prescrições e ensaios.

NBR IEC 60601-2-27
Equipamento eletromédico - Parte 2-27: Prescrições particulares para a segurança
de equipamento para a monitorização de eletrocardiograma.

NBR IEC 60601-2-30
 Equipamento eletromédico - Parte 2-30: Prescrições particulares para a segurança
de equipamento para a monitorização da pressão sangüínea indireta.

NBR IEC 60601-2-49
 Equipamento eletromédico - Parte 2-49: Prescrições particulares para a segurança
de equipamento para a monitorização multiparamétrica de paciente.

 ANSI/AAMI EC13:2002
 Cardiac Monitors, heart rate alarms, and alarms.


Manual de Serviço – InMax Color 10
1 – INFORMAÇÕES GERAIS

A seguir encontra-se um resumo do funcionamento do monitor InMax.

1.1 Alimentação

No InMax existem diferentes níveis de tensão. A regulagem principal (12VDC) e o
gerenciamento das fontes de alimentação (Rede / Bateria / DC externa) é feito na placa
FCH. Essa aceita uma entrada AC externa de 85V a 265V ou uma DC, que pode ser
interna (bateria) ou externa, na faixa de 10V a 16V.
Quando alimentada por fontes externas e se temos uma bateria interna conectada,
a FCH avalia qual é a melhor fonte entre as 3 e carrega a bateria interna. Na saída temos
um sinal contínuo de 12VDC com corrente máxima de 3A, totalizando 36W de potência.
Este sinal DC é distribuído para todas as outras placas que compõem o aparelho.
Na placa CPU são regulados diversos níveis de tensão: um regulador chaveado
que rebaixa os 12V DC para 5V DC; um regulador linear que rebaixa os 5V DC para
3,3VDC; uma fonte isolada que gera dois sinais DC simétricos de 5V (+5V e –5V) e uma
outra saída também de +5VDC diferente do +5V anterior, mas em relação ao mesmo
terra dos simétricos, ou seja, temos 3 sinais isolados do resto do circuito.
Na placa ECG temos outra fonte isolada idêntica a mencionada na placa CPU,
porém esta gera sinais simétricos de 7,5VDC (+7,5V e –7,5V), sendo tensões
referenciados a um terra diferente do terra geral do aparelho.



1.2 Aquisição dos sinais

Como o InMax monitora 7 parâmetros diferentes, a captação destes é feita da
seguintes formas:

• sinal de eletrocardiograma ( onda QRS e BPM), é captado através do cabo paciente,
que é formado por 3 ou 5 vias. Estas são conectadas aos eletrodos, que estão em
contato direto com a pele do paciente.
• sinal de respiração (onda e RESP / min) também é captado pelos eletrodos utilizados
no ECG. Os dois processos ocorrem simultaneamente.
• sinal de temperatura é captado através de um sensor em contato direto com o
paciente.
• sinal de SpO2 (onda e porcentagem de oxigênio no sangue) é captado por um sensor
óptico em contato com a pele do paciente.
• sinal de pressão arterial não invasiva (PANI – Pressão Diastólica Média e Pressão
Sistólica) é captado através de um manguito próprio para o uso do InMax.
• pressão arterial não invasiva(PI – Disatólica Média Sistólica) – placa PI_OEM
• CO2(módulo de capnografia – CO2_OEM)



1.3 Processamento

O InMax possui unidades independentes de processamento. Os parâmetros são
captados diretamente pelos seus respectivos sensores que estão conectados nas placas.
Elas realizam todas as etapas necessárias para o reconhecimento e digitalização dos

Manual de Serviço – InMax Color 11
sinais, que inicialmente são analógicos. Em geral, as placas possuem um processador
(com software exclusivo), etapas de amplificação, de conversão A/D ou D/A e de
filtragem (com filtros analógicos e digitais).
A comunicação entre as placas com a placa CPU é feita serialmente respeitando os
protocolos (cada placa possui um protocolo de comunicação distinto com a CPU). Após a
recepção das informações na CPU, ela efetua a última etapa de processamento, que é a
amostragem dos parâmetros no display, na forma de onda gráfica ou valores absolutos.
A CPU também é responsável por todas as funções de operação e controle do
aparelho, como ajuste de limites de alarme, prioridade dos mesmos, geração do bip,
configurações das telas, curvas de tendência etc.
A seguir estão listados os parâmetros e suas respectivas placas:

• Eletrocardiograma (onda QRS e BPM) – placa ECG
• Respiração (onda e RESP / min) – placa ECG
• Temperatura (em oC ou oF) – placa Temp
• SpO2 (onda e porcentagem de oxigênio no sangue) – placa BCI _ OEM
• Pressão arterial não invasiva (PANI – Diastólica Média Sistólica) – placa
NIBP_OEM
• pressão arterial não invasiva(PI – Disatólica Média Sistólica) – placa PI_OEM
• CO2(módulo de capnografia – CO2_OEM)


1.4 Interface

O controle e configuração de todas funções do InMax são feitos pelo teclado ou
pelo botão giratório e-jog (encoder). No teclado encontra-se os comandos prioritários são
eles:
• Liga/Desliga
• PANI
• Desliga / Inibe alarme
• Congela
• Imprime
• Volume

Já com o e-jog é possível controlar todas as outras funções do monitor, como
navegar entre os menus, por exemplo.



1.5 Saídas

O monitor InMax possui três tipos de saídas:

• Saída de ECG digital: gera um pulso quadrado de amplitude igual a 5V para
cada batimento cardíaco.

• Saída de ECG analógica: sinal analógico correspondente a onda QRS. Utilizada
para cardioversão (desfibrilação sincronizada). Tem amplitude 1V/mV
controlada pela sensibilidade do sinal apresentado na tela.



Manual de Serviço – InMax Color 12
• RS232: Acesso a todos os parâmetros medidos pelo InMax. Pode ser utilizada
na conexão do mesmo em rede com demais monitores InMax e ligados, todos,
em um computador do tipo PC. Para isso é necessário o uso do software
exclusivo desenvolvido pela Instramed.

Ver esquema elétrico Placa CPU.


Tabela 2 – Pinagem RS232 e Console

CN6 CPU RS232 Console
1 -- 3
2 2 --
3 -- 2
4 8 --
5 -- 4
6 3 --
7 -- 1
8 7 --
9 -- --
10 5 --
11 -- 6
12 -- 8
13 -- 7
14 -- 9
15 -- 5
16 -- --

Manual de Serviço – InMax Color 13
2 – Qualificação para Assistência Técnica

Para uma empresa executar reparos nos equipamentos da Instramed, deverá
atender os itens a seguir:

a) Qualificação mínima: técnico em eletrônica – Este deverá enviar cópia de
certificado e realizar um treinamento na Instramed de no mínimo 2 dias (16 horas) nos
equipamentos que pretende prestar serviços.

b) Proteção contra descargas eletrostática – Deverá possuir bancada com
proteção contra descargas eletrostáticas para manuseio de placas de circuito impresso e
componentes.

c) Equipamentos para testes – Os equipamentos de medição necessário deverão
ser mantidos calibrados na RBC (Rede Brasileira de Calibração). Obs.: é necessário um
laboratório de manutenção eletrônica com osciloscópio, multímetro e ferramentas em
geral.
d) Auditoria de qualificação – Deverá ser aprovado na Auditoria de qualificação. A
auditoria de qualificação será realizada por funcionário qualificado, onde serão verificados
os itens acima.

Quando for realizado um reparo em um equipamento, a prestadora de serviço
autorizada deverá enviar para Instramed um relatório, descrevendo o equipamento
(número de série), defeito e o material utilizado.

A Instramed fornecerá as peças necessária para o conserto (durante a garantia
sem custo).

Deverá ser enviado para Instramed uma vez por ano, cópia dos certificados de
calibração dos equipamentos para testes e lista dos técnicos qualificados para efetuar a
manutenção.



Manual de Serviço – InMax Color 14
2.1 Sugestões para simuladores

e) A tabela 3 mostra os equipamentos necessários.

A seguir encontram-se os dados dos simuladores de parâmetros utilizados pelaInstramed. Solicitamos, na medida do possível, uma preferência por estes equipamentos.


TABELA 3 – Simuladores dos Parâmetros

Parâmetros Equipamento Necessário
Eletrocardiogrma (ECG) Marca = Fluke; Modelo = MPS450 Multiparameter Simulator
Oximetria (SpO2) Marca = Fluke ; Modelo = Index-2MFE
Pressão Não Invasiva (PANI) Marca = Clinical Dynamics; Modelo = Smart Arm GX-2
Pressão Invasiva (IBP) Marca = Fluke; Modelo = MPS450 Multiparameter Simulator
Temperatura (TEMP) Marca = Fluke; Modelo = MPS450 Multiparameter Simulator
Capnografia (EtCO2) Marca White Martins; Modelo= Gás mistura padrão primário Dióxido de Carbono e 10% balanço





Manual de Serviço – InMax Color 15
 3 – DESCRIÇÕES DOS CIRCUITOS

Neste capítulo é feito uma descrição do funcionamento dos circuitos que compõem
o InMax. Para facilitar vamos descrever por placas.

3.1 Placa CPU

A seguir temos as principais etapas da placa CPU.

3.1.1 Microprocessador H8S – 2145BF (U1)

Responsável por todo o processamento da placa CPU. Possui um software próprio
que é gravado através da comunicação serial do tipo RS232. Este processo é feito com o
uso de um computador PC, desde que ele tenha uma porta serial livre e o software de
gravação. O Microprocessador controla todo o funcionamento do equipamento através de
suas portas I/O, suas interrupções e pelas comunicações: serial, I2C e paralela
(barramento de dados e endereços)

Possui as seguintes características:
• 16 bits de processamento;
• 256K de memória flash de programa;
• 8K de memória RAM;
• Barramento de 16 bits
• 3 portas seriais
• Conversor A/D
• Conversor D/A
• 1 porta para matriz de teclas
• 2 canais I2C


A seguir encontra-se uma tabela com os principais sinais do H8S e seus
respectivos pontos de testes:

Tabela 4 – Pontos de Teste Placa CPU

Posição Nome Descrição
PT1 IRQ7 Interrupção do relógio
PT2 CS2 Chip select
PT3 IRQ1 Interrupção da porta serial
PT4 IRQ0 Interrupção do e – jog
PT5 LWR Escrita no barramento do processador
PT6 RD Leitura no barramento do processador
PT7 HWR Sinal de escrita do processador
PT8 AS Adress strobe do barramento do processador
PT9 WAIT Sinal de espera do barramento do processador
PT10 SCL Clock do barramento I2C
PT11 SDA Linha de dados do barramento I2C
PT12 MD1 Modo1 de operação do processador
PT13 MD0 Modo0 de operação de processador
PT14 RESET Reset da placa
PT15 CLK 20MHz

Manual de Serviço – InMax Color 16
PT16 CS0 Chip select do vídeo
PT17 CS1 Chip select da memória flash
PT18 DISPOFF Desliga o LCD
PT19 FRAME Sinal de frame do LCD
PT20 LOAD Sinal de load do LCD
PT21 SCP Sinal de SCP do LCD
PT22 VBIAS Tensão do contraste
PT23 CPU_1 Chave de liga
PT24 CPU_2 Mantém o aparelho ligado
PT25 CGB_OFF Desliga o carregador de bateria
PT26 EXT_/INT Detecta rede ou bateria
PT27 V_BAT Tensão na bateria
PT28 GND_BAT Terra analógico da bateria
PT29 RESETN Reset negado
PT30 +12V 12V da placa FCH
PT31 +5V 5V (Ci U8)
PT32 +3.3V 3.3V Ci (U11)
PT33 PWM Saída PWM
PT34 FTE Sinal do alto-falante
PT35 +5V_DIG 5V isolado Ci (U13)
PT36 +5V_ANA 5V isolado Ci (U16)
PT37 -5V_ANA -5V isolado Ci (U17)
PT38 RESox Reset da placa BCI_OEM
PT39 Txox Tx da placa BCI_OEM
PT40 Rxox Rx da placa BCI_OEM

A seguir temos a Figura 1, onde é ilustrado o componente H8S – 2145BF.




Manual de Serviço – InMax Color 17

Figura 1 – H8S-2145BF



































3.1.2 Controlador LCD S1D13506 (U5)

Responsável pelo controle do Display de Cristal Líquido. É controlado pelo H8S
via barramento paralelo de dados.
O controlador do LCD recebe os dados do H8S armazena e interpreta com a
organização de uma memória RAM. Cada word (16 bits) determina se é ligado ou não os
pixels.
O H8S manda pelo barramento o endereço do pixel na forma de matriz para
formar os bitmaps.
A seguir temos a Figura 2, onde é ilustrado o componente S1D13506.

+5V
+5V
+5V
A[19:0]
D[15:0]
V_BAT
GND_BAT
D0
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
D15
WAIT
AS
D[15:0]
ENC
RD
LWR
RESET
A16
A6
A12
A2
A8
A15
A7
A3
A9
A[19:0]
A0
A10
A4
A13
A5
A11
A1
A14
A18
IRQ1
IRQ7
A17
A18
A16
A17
CLK
LED_ALM
CPU_2
CGB_OFF
IRQ0
V_BAT
CPU1
TNIBP
TOXI
EDR
DESFD
ENFS
LED_BAT
SDA
MD1
ENCA
ENFE
TTEMP
Rx1
Tx1
TLCD
A19
SECG
EXT_INT
TMO1
ENCB
IRQ6
KB1_1
KB0_0
KB2_2
KB4_4
KB3_3
HWR
SCL
Tx0
Rx0
LED_REDE
PWM
Rx2
Tx2
MD0
C3
470nF
R1410K
C4
10uF
C5
100nF
C49
100nF
R1610K
R15
2M7
R17
1MR
C1
32pF
C2
32pF
Y1
20MHz
U1
H8S-2148AF
72
73
74
75
76
77
78
79
60
61
62
63
64
65
66
67
91
90
81
80
69
68
58
57
82
83
84
85
86
87
88
89
25
24
23
22
19
18
17
16
26
27
28
29
32
33
34
35
48
47
31
30
21
20
11
10
93
94
95
96
97
98
99
49
50
51
52
53
54
55
56
14
13
12
38
39
40
41
42
43
44
45
37
36
46
100
1
2
3
4
5
6
7
8
9
A7_P17_PW7
A6_P16_PW6
A5_P15_PW5
A4_P14_PW4
A3_P13_PW3
A2_P12_PW2
A1_P11_PW1
A0_P10_PW0
A15_P27_PW15_CBLANK
A14_P26_PW14
A13_P25_PW13
A12_P24_PW12
A11_P23_PW11
A10_P22_PW10
A9_P21_PW9
A8_P20_PW8
D0_PB0_HIRQ3
D1_PB1_HIRQ4
D2_PB2_CS3
D3_PB3_CS4
D4_PB4
D5_PB5
D6_PB6
D7_PB7
D8_P30_HDB0
D9_P31_HDB1
D10_P32_HDB2
D11_P33_HDB3
D12_P34_HDB4
D13_P35_HDB5
D14_P36_HDB6
D15_P37_HDB7
LWR_P90_IRQ2_ADTRG_ECS2
P91_IRQ1
P92_IRQ0
RD_P93_IOR
HWR_P94_IOW
AS_P95_IOS_CS1
P96_EXCL_0
WAIT_P97_SDA0
CIN0_P60_KIN0n
CIN1_P61_KIN1n
CIN2_P62_KIN2n
CIN3_P63_KIN3n
CIN4_P64_KIN4n
CIN5_P65_KIN5n
IRQ6_CIN6_P66_KIN6n
IRQ7_CIN7_P67_KIN7n
A16_CIN8_KIN8n_PA0
A17_CIN9_KIN9n_PA1
A18_CIN10_KIN10n_PA2
A19_CIN11_KIN11n_PA3
A20_CIN12_KIN12n_PA4
A21_CIN13_KIN13n_PA5
A22_CIN14_KIN14n_PA6
A23_CIN15_KIN15n_PA7
HA0_P80
GA20_CS2_P81
HIFSD_P82
P83
IRQ3_TxD1_P84
IRQ4_RxD1_P85
SCL1_IRQ5_SCK1_P86
IrTxD_TxD2_P40
IrRxD_RxD2_P41
SCK2_SDA1_P42
P43
P44
P45
PWX0_P46
PWX1_P47
TxD0_P50
RxD0_P51
SCK0_SCL0_P52
AN0_P70
AN1_P71
AN2_P72
AN3_P73
AN4_P74
AN5_P75
AN6_P76
AN7_P77
AVcc
AVref
AVss
RES0n
RESn
XTAL
EXTAL
VCCB
MD1
MD0
NMI
STBYn
VCL

Manual de Serviço – InMax Color 18
Figura 2 – S1D13506
































3.1.3 Memória 49F1024 (U7)

Memória Flash com capacidade de 64K X 16.
Função: armazena os bitmaps mostrados na tela.
Características:
• Tensão única de operação: 5V para leitura dos dados e 5V para gravação dos
dados.
• Tempo de leitura: 55 ns
• Programa interno de controle e temporizador
• Tempo de para apagar dados: 10s
• Tempo de programação por word: 10µs

+5V
+3.3V
+5V
A[19:0]
RESET
CS0
CLK
D[15:0]
DLCD[7:0]
WAIT
HWR
LWR
RD
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A[19:0]
D0
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
D15
D[15:0]
DLCD0
DLCD1
DLCD2
DLCD3
DLCD4
DLCD5
DLCD6
DLCD7
DLCD[7:0]
WAIT
RESET
CS0
HWR
LWR
RD
CLK
RD
SCP
FRAME
LOAD
DISPOFF
U5
S1D13705
45
53
54
70
69
68
67
66
65
64
63
62
59
58
57
56
55
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
79
78
77
76
75
73
74
71
51
2
44
1
21
41
61
10
29
52
20
27
40
50
60
72
80
37
36
35
34
33
32
31
30
26
25
24
23
49
48
47
46
22
39
38
28
42
43
AB16
AB15
AB14
AB0
AB1
AB2
AB3
AB4
AB5
AB6
AB7
AB8
AB9
AB10
AB11
AB12
AB13
DB0
DB1
DB2
DB3
DB4
DB5
DB6
DB7
DB8
DB9
DB10
DB11
DB12
DB13
DB14
DB15
RD/RW
WE1
WE0
RD
BS
RESET
CS
BCLK
CLKI
WAIT
TESTEN
COREVDD
COREVDD
COREVDD
COREVDD
IOVDD
IOVDD
IOVDD
VSS
VSS
VSS
VSS
VSS
VSS
VSS
FPDAT0
FPDAT1
FPDAT2
FPDAT3
FPDAT4
FPDAT5
FPDAT6
FPDAT7
FPDAT8/GPI01
FPDAT9/GPIO2
FPDAT10/GPIO3
FPDAT11/GPIO4
CNF0
CNF1
CNF2
CNF3
GPIO0
FPFRAME
FPLINE
FPSHIFT
DRDY
LCDPWR

Manual de Serviço – InMax Color 19
3.1.4 Memória 24LC515 (U18 e U20)

Memória E2PROM com capacidade de 64K X 8.
Função: armazena dados da curva de tendência e alguns parâmetros do aparelho,
como volumes e contraste do display (valores selecionados antes do aparelho ser
desligado).
O controle destas memórias é feito pela linha de comunicação I2C(SDA e SCL).
Tanto a leitura quanto a escrita.A seguir temos a Figura 3, onde é ilustrado os componentes 24LC515.


Figura 3 – 24LC515
















3.1.5 Relógio PCF8563 (U21)

Componente responsável pela marcação da hora e a data.
É controlado pelo processador H8S através da comunicação I2C (SDA e SCL).
Os ajustes de hora e data são feitos pelo usuário através do e – jog .
A seguir temos a Figura 4, onde é ilustrado o componente PCF8563.

Figura 4 – PCF8563
















+5V
+5V
SDA
SCL
SDA
SCL
SDA
SCL
U18
24LC515
5
6
7
1
2
3
SDA
SCL
WP
A0
A1
A2
U20
24LC515
5
6
7
1
2
3
SDA
SCL
WP
A0
A1
A2
+5V
SDA
SCL
RTCI RTCI
SDA
SCL
Y3
32.768 KHz
U21
PCF8563
1
2
5
6
7
3 8
4
OSCI
OSCO
SDA
SCL
CLKO
INT VCC
GND
C42
1F
D10
1N4148

Manual de Serviço – InMax Color 20
3.1.6 Interface e – jog PIC12F629 (U28)

Responsável pela detecção de ocorrência de movimento no e – jog e o
reconhecimento do lado do giro (direita ou esquerda).
O e – jog é uma chave óptica giratória, onde é possível detectar a ocorrência de
movimento e a sua direção. Porém para isso é utilizado o microcontrolador (U28).
Os dois bits do e – jog são aplicadas nas portas de entrada do U28 e este analisa
e reconhece quando ocorreu o movimento e a sua direção. Estas informações são
enviadas para o processador que executa o comando referente ao movimento de cada
situação.
No e – jog também tem uma chave do tipo push-botton e é através dela que é
feito os acionamentos dos comandos selecionados pelo giro do e – jog.
A seguir temos a Figura 5, onde é ilustrado o componente PIC12F629.



Figura 5 – PIC12F629















+5V
+5V
ENCA
ENCB
ENC
EDR
EMG
R42
4K7
R43
4K7
U28
PIC12F629
2
3
45
6
7 GP5
GP4
GP3GP2
GP1
GP0
CN5
AMP 6
1
2
3
4
5
6
Encoder
Digital
AMP 640457-6

Manual de Serviço – InMax Color 21
3.1.7 Controle do Volume DS1803 (U9) e Amplificador LM258
(U21)

Circuito amplificador dos sinais sonoros do equipamento (bip e alarmes).
É gerado pelo processador central (U1) através de um timer - TM01 (pino 53). É
um sinal quadrado de amplitude 5V e freqüência variável (varia conforme o sinal sonoro
bip ou alarme). Em seguida este sinal é injetado em um potenciômetro digital (U9), onde
é feito o controle do volume. O potenciômetro é acionado através da comunicação I2C
(SDA e SCL). Antes do sinal ser aplicado no alto-falante (CN3) ele passa por uma etapa
de potência formada por um amplificador operacional (U12A) e por transistores NPN (Q5)
e PNP (Q6).
A seguir temos a Figura 6 e a Figura 7, onde são ilustrados os componentes
DS1803 e LM258.

Figura 6 – DS1803













Figura 7 – LM258
















3.1.8 Fonte Isolada TL598 (U14), 78L05 (U13 e U16) 79L05 (U17)

Para manter o paciente isolado do equipamento temos uma fonte isolada, ou seja,
referenciada por um terra diferente do resto do aparelho.
O componente LT598 (U14) gera um sinal quadrado, que passa por um
transformador a partir daí ocorre o processo normal de retificação. Os níveis de tensões
(5VDC e –5VDC) são regulados nos componentes 78L05 (U13e U16) e 79L05 (U17).
+5V
OSC_FTE
SCL
SDA
FTE
PT33
PWM
U9
DS1803-010
13
12
14
3
4
1
7
6
5
10
9
L0
W0
H0
L1
W1
H1
A0
A1
A2
SDA
SCL
+12V
FTE
PT34
FTE
R29
47K
R28
1K
C23
100nF R56
100K
+
-
U12A
LM258
3
2
1
8
4
CN3
JST 2
1
2
R61
10K
Q5
 BCX55
Q6
BCX52
C18
220uF/16V
C13
10uF/16V
R27
100K
Alto-falante
S 2B-XH-A

Manual de Serviço – InMax Color 22
A seguir temos a Figura 8, onde são ilustrados os componentes TL598, 78L05 e
79L05.

Figura 8 – TL598, 78L05 e 79L05

+5V_DIG
-5V_ANA
+5V_ANA
+12V
+8V
FTE
PT35
+5V_DIG
PT36
+5V_ANA
PT37
-5V_ANA
C24
100nF
C25
100nF
R32
12K
C30
1nF
R36
10K
R33
10K
L3
220uH
R35
4K7
R34
4K7
TR1
Traf o_IOX
1 8
4 5
2 6
U11
LM317
1
23
AD
J OUTIN
C14
100uF
C20
100nF
C21
100nF
C52
100uF
C22
100nFR70270R
R37
1K5
C12
100uF
D4
1N4004
D7
1N4004
D5
1N4004
D8
1N4004
Q2
IRFL014N
1
2
3
U17
LM79L05
2
3
1VI G
N
D
VO
U13
LM78L05
1
2
3
VI
G
N
D VO
C28
100nF
C27
100nF
C29
100uF
C26
100uF
U16
LM78L05
1
2
3
VI
G
N
D VO
C33
100nF
C32
100nF
Q3
IRFL014N
1
2
3
C34
100uF
C31
100uF
L4
220uH
PT43
+8V
U14
TL598
1
2
4
5
6
16
15
7
14
8
9
13
12
11
10
3
ERA1+
ERA1-
DTCON
CT
RT
ERA2+
ERA2-
SIG GND
RFOUT
OUT1
OUT2
OUTCON
VCC
VC
PWR GND
FDBK
C39
100uF
C36
100uF
C38
100nF
C37
100nF
Fonte isolada





 3.1.9 Fonte 5V LM2575S (U8)

Regulador responsável pela geração do sinal 5VDC. Rebaixa o sinal de 12VDC
proveniente da placa FCH (placa fonte).
A seguir temos a Figura 9, onde é ilustrado o componente LM2575S.


Figura 9 – LM2575S














+5V+12V
PT31
+5V
C15
100uF
U8
LM2575S-5.0
4
2
1
5
3
FDB
OUT
VIN
ON
GND
C16
100nF
C17
330uF D3
1N5819
L2
330mH
C19
470uF
PT30
+12V
CN2
JST 6
1
2
3
4
5
6
Fonte 12V
S 6B-XH-A


Manual de Serviço – InMax Color 23
3.1.10 Fonte 3.3V LM1117 (U11)

Regulador responsável pela geração do sinal 3.3VDC. Rebaixa o sinal de 5VDC
proveniente do componente LM2575S (U8)
A seguir temos a Figura 10, onde é ilustrado o componente LM1117.


Figura 10 – LM1117











3.1.11 Reset MAX811 (U29)

Responsável por gerar o sinal de reset do microprocessador H8S – 2148AF (U1).
Sua principal função é monitorar a estabilidade do sinal de alimentação do
microprocessador. Após este sinal tornar-se estável o MAX811 gera o sinal de reset que
faz com que o H8S – 2148AF inicie seu funcionamento.
Obs.: o MAX811 pode ser substituído pelo MAX821, pois são compatíveis pino-a-
pino.
A seguir temos a Figura 11, onde é ilustrado o componente MAX811.


Figura 11 – MAX811












3.1.12 Alimentação Backlight INVERSOR LXM1623-12-41
INVERSOR C7-12-1469 (INV1)

É um circuito do tipo inversor DC-AC. A partir de um sinal DC (12V,) gera um sinal
ac capaz de alimentar a lâmpada que ilumina o LCD (Backlight).
A seguir temos a Figura 12, onde é ilustrado o componente INVERSOR LXM1623-
12-41 INVERSOR C7-12-1469.


+5V +3.3V
PT32
+3.3VU11
LM1117-3.3
3
1
2
IN
G
N
D OUT
C20
100nF
C21
22uF
+5V
+5V
RESET
RESETN
R24
10K U29
MAX811
14
2 3
GNDVCC
RES SRT
JP4
Jump 3
1
2
3
U4F
74HC14
1312
PT29
RESETN

Manual de Serviço – InMax Color 24
Figura 12 – INVERSOR LXM1623-12-41 INVERSOR C7-12-1469

+12V
Back Light
1 2
Back Light
1 2
Back Light
1 2
Back Light
12INVERSOR
LXM1623-12-41
INVERSOR
AC7-12-1469




3.1.13 Teclado

O teclado é formado por uma matriz de contatos 3 X 2 (3 linhas e 2 colunas). Ela
está conectada a porta do H8S. esta porta que possui entradas dedicadas para esse tipo
de teclado.
A seguir temos a Figura 13, onde é ilustrado o circuito do teclado.


Figura 13 – Teclado






L2
L1
C1
L3
C2
D2
LED
SW6
Volume
SW4
Congela
SW5
Imprimi
SW3
Alarme
SW1
On/Of f
D1
LED
SW7
Contraste
SW2
NIBP
CN1
1
2
3
4
5
6
7
8
9
10
Teclado

Manual de Serviço – InMax Color 25
3.1.14 Comunicação Serial

A transmissão de informações entre a placa CPU e as demais placas é feita através
de comunicação serial. No InMax temos 5 seriais diferentes:

Serial 00: Placa CPU – Placa BCI_OEM
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 4800 bps
Formato: 1 start bit
 8 data bits
 Paridade par
 1 stop bit

Serial 01: Placa CPU – Placa ECG
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 4800 bps
Formato: 1 start bit
 8 data bits
 Sem paridade
 1 stop bit

Serial 02: Placa CPU – Placa NIBP_OEM
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 9600 bps
Formato: 1 start bit
 8 data bits
 Sem paridade
 1 stop bit

Serial 03: Placa CPU – Impressora
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 115200 bps
Controle de Fluxo: bit CTS e bit RTS
Formato: 1 start bit
 8data bits
 Sem paridade
 1 stop bit

Serial 04: Placa CPU – Saída RS232
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 115200 bps
Controle de Fluxo: bit CTS e bit RTS
Formato: 1 start bit
 8 data bits
 Sem paridade
 1 stop bit







Manual de Serviço – InMax Color 26
Serial 05: Placa CPU – Placa PI_OEM
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 9600 bps
Controle de Fluxo: bit CTS e bit RTS
Formato: 1 start bit
 8 data bits
 Sem paridade
 1 stop bit

Serial 06: Placa CPU – Placa EtCO2_OEM
Sincronismo: Assíncrona, full-duplex
Taxa de Transmissão: 9600 bps
Controle de Fluxo: bit CTS e bit RTS
Formato: 1 start bit
 8 data bits
 Sem paridade
 1 stop bit


Manual de Serviço – InMax Color 27
3.2 Placa ECG

A seguir temos as principais etapas da placa ECG.

3.2.1 Aquisição do sinal de ECG.

O sinal de ECG é captado através de eletrodos que são colocados em
contato direto com a pele do paciente, com o auxílio de gel condutivo.
Inicialmente temos centelhadores para proteger a placa ECG (e o resto do
InMax) contra descarga de desfibrilação.
O sinal de ECG é captado pelos circuitos RCs ligados diretamente a cada
centelhador. Estes resistores – capacitores formam filtros passivos do tipo passa – baixos.
Esta associação forma o primeiro estágio de filtragem do sinal de ECG, que protege o
circuito contra interferência de eletrobisturi.
Em seguida temos amplificadores operacionais que estão configurados como
buffers. Assim temos uma etapa com alta impedância de entrada e baixa impedância de
saída.
A seguir temos a Figura 14, onde é ilustrado o circuito de aquisição do sinal de
ECG .

Figura 14 – Aquisição do sinal de ECG



























+VI
-VI
R
A
_R
T
LA
_R
T
RA
RA
D_OSC
TM1
TM2
LL
RL
LL
RL
LA
LA
C
C
C
LL
RL
LL
_R
T
C
_R
T
GB4
GB1
GB5
C31
100nF
C18
100nF
+
-
U1A
TL074
3
2
1
4
11
C74
1nF
R98
39K
C78
1nF
R101
39K
C76
1nF
R117
39K
+
-
U1B
TL074
5
6
7
4
11
+
-
U1C
TL074
10
9
8
4
11
+
-
U1D
TL074
12
13
14
4
11
C4
100PF
C5
1nF
R7
3K9
R8
3K9
C16
100PF
C17
1nF
R25
3K9
R26
3K9
C34
100PF
C35
1nF
R41
3K9
R42
3K9
C44
100PF
C45
1nF
R56
3K9
R57
3K9
R123
2M7
R124
2M7
R125
2M7
R126
2M7
R6
10K GB2
GB3
CM1
B8B-XHA JST
1
2
3
4
5
6
7
8

Manual de Serviço – InMax Color 28
3.2.2 Derivações

As derivações são maneiras diferentes de se observar eletricamente a atividade
cardíaca. Elas são definidas pelas expressões matemáticas mostradas na tabela abaixo.
Estas expressões são baseadas no princípio do triângulo de Eithoven.

Tabela 5 – Derivações

Derivação Expressão
DI LA – RA
DII LL – RA
DIII LL – LA
AVR RA – (LA + LL)
 2
AVL LA – (RA + LL)
 2
AVF LL – (RA + LA)
 2
C C – (LA + RA + LL)
 3

Conforme tabela 4 cada derivação possui determinadas operações matemáticas.
Estes cálculos são efetuados pelo circuito mostrado a seguir. Esta etapa é
composta por 3 multiplexadores CI 4051 (U2, U6 e U9) e por 4 amplificadores
operacionais (U4). A partir da seleção da derivação a placa CPU envia serialmente a
informação para o microprocessador PIC18F252 (U20) (placa ECG) e este controla os
multiplexadores.
A seguir temos a Figura 15, onde é ilustrado o circuito de cálculo das derivações.

Figura 15 – Derivações



-VI
-VI
-VI
-VI
+VI
+5V
+5V
+5V
E2
E1
E0
E2
E1
E0
LL_RT
E0
E1
E2
LA_RT
RA_RT
LA_EL
RA_EL
EL_RTRL_EL
LL_EL
C_EL
C19
10nF
R48
1K
C32
100nF
+
-
U4C
TL074
10
9
8
4
11
R14
100K
R27
10K
R23
15K
R9
10K
R37
15K
R18
4K7
R47
4K7
R29
10K
C6
4n7
R43
10K
+
-
U4A
TL0743
2
1
4
11R12
10K
R2
15K
R30
4K7
R44
10K
C8
4n7
R28
100K
+
-
U4B
TL074
5
6
7
4
11
R20
2K2
R24
2K2
R3
10K
R10
10K
C37
100nF
U2
4051
13
14
15
12
1
5
2
4
6
11
10
9
3
16
8
7
X0
X1
X2
X3
X4
X5
X6
X7
INH
A
B
C
X
VDD
VSS
VEE
U9
4051
13
14
15
12
1
5
2
4
6
11
10
9
3
16
8
7
X0
X1
X2
X3
X4
X5
X6
X7
INH
A
B
C
X
VDD
VSS
VEE
U6
4051
13
14
15
12
1
5
2
4
6
11
10
9
3
16
8
7
X0
X1
X2
X3
X4
X5
X6
X7
INH
A
B
C
X
VDD
VSS
VEE
R50
1K
R128
10K

Manual de Serviço – InMax Color 29
3.2.3 Filtro AC e Etapa de Ganho

Após as operações matemáticas o sinal de ECG já está caracterizado pela
derivação selecionada. Em seguida temos um filtro desacoplador, onde é filtrado somente
a componente AC do sinal de ECG (C1 e C3).
Com o sinal totalmente AC é aplicado mais uma amplificação através do
amplificador operacional (U8A). Este ganho possui uma ajuste fino através do trimpot
(TP1).
A seguir temos a Figura 16, onde é ilustrado os circuitos do Filtro AC e da Etapa
de Ganho.

Figura 16 – Filtro AC e Etapa de Ganho
















3.2.4 Seleção do Filtro

É possível selecionar o uso de dois filtros ativos no sinal de ECG:
• Filtro de 35Hz
• Filtro de 60Hz
Esta seleção é feita por um CI multiplexador 4052 (U3), como são filtros
independentes é possível acionar um dos dois, os dois ou nenhum.
A seguir temos a Figura 17, onde é ilustrado o circuito de Seleção do Filtro

Figura 17 – Seleção do Filtro














SN_RT
F_A
F_B
DET
H_ECG
+
-
U4D
TL074
12
13
14
4
11R3
10K
R10
10K
R1
10K
R4
3K3
C3
100nF
C1
10uF
C2
10uF
R11
300K
+
-
U8A
TL0743
2
1
4
11
R15
300K
C7
4n7
R21
82K
TP1
47K
U3
4052
12
14
15
11
1
5
2
4
6
10
9
13
3
16
8
7
X0
X1
X2
X3
Y0
Y1
Y2
Y3
INH
A
B
X
Y
VDD
VSS
VEE
R128
10K
Sinal de ECG
Filtro de 60Hz
Filtro de 35Hz
SN_RT
F_A
F_B
H_ECG
DET
+
-
U4D
TL074
12
13
14
4
11R3
10K
R10
10K
R1
10K
R4
3K3
C1
10uF
C2
10uF
R11
300K
+
-
U8A
TL0743
2
1
4
11
R15
300K
C7
4n7
R21
82K
TP1
47K
U3
4052
12
14
15
11
1
5
2
4
6
10
9
13
3
16
8
7
X0
X1
X2
X3
Y0
Y1
Y2
Y3
INH
A
B
X
Y
VDD
VSS
VEE
R128
10K C3
100nF
Filtro de 60Hz
Filtro de 35Hz
Sinal de ECG

Manual de Serviço – InMax Color 30
3.2.5 Filtro de 60Hz

É um filtro ativo formado por dois amplificadores operacionais (U8C e U8D). Esses
estão configurados na forma rejeita-faixa.
A seguir temos a Figura 18, onde é ilustrado o circuito do Filtro de 60Hz

Figura 18 – Filtro de 60Hz




















Obs.: Os componentes C20, C21, C29, C30 e R39 não são utilizados na placa.

3.2.6 Filtro de 35Hz (tremor muscular)

É um filtro ativo formado pelo amplificador operacional (U8B). Esse esta
configurado na forma rejeita-faixa.
A seguir temos a Figura 19, onde é ilustrado o circuito do Filtro de 35Hz

Figura 19 – Filtro de 35Hz













ARTE
+
-
U8B
TL074
5
6
7
4
11
C95
22nF
C96
10nF
R121
300K
R120
300K
R122
10K
Filtro de 35Hz
+VI
-VI C33
100nF
+
-
U8D
TL074
12
13
14
4
11
R34
120K
R36
4K7
R40
10K
R32
10K
R53
120K
+
-
U8C
TL074
10
9
8
4
11
R33
120K
C42
22nF
R54
120K
C36
39nF
C41
22nF
R55
4K7
R52
10K
C38
220nF C40
100nF
R60
10K
R59
47K
Sinal de ECG
Filtro de 60Hz

Manual de Serviço – InMax Color 31
3.2.7 Último estágio de ganho

É formado por um amplificador operacional (U19) que termina o “ tratamento
analógico” do sinal de ECG antes de ser digitalizado.
Esta etapa tem duas funções: A primeira é realizar a última amplificação do sinal
de ECG. A segunda é preparar o sinal para a digitalização. Isto é, até esse ponto do
circuito o sinal de ECG possui excursão simétrica (de 2,5V a –2,5V). Porém para ele ser
digitalizado (próxima etapa) é necessário ter uma excursão positiva (de 0V a 5,0V).
 Para isso é feito uma adição ao sinal de ECG, assim temos ele pronto para o
processamento.
A seguir temos a Figura 20, onde é ilustrado o circuito do Filtro de 35Hz

Figura 20 – Último estágio de ganho















3.2.8 Amplitude do sinal de ECG

O ajuste da amplitude do sinal de ECG, que é mostrado no LCD é feito através de
um potenciômetro digital (U16). Este periféricoé controlado pelo microprocessador
através da comunicação I2C.
A seguir temos a Figura 21, onde é ilustrado o circuito do Filtro de 35Hz

Figura 21 – Amplitude do sinal de ECG










-VI
-VI
-VI
+VI
+5V
ARTE
ECG
+
-
U19
741
3
2
6
7 1
4 5 D19
1N4148
C71
100nF
C67
39nF
R16
410R
R5
27K
R13
100K
R17
33K
R19
100K
PT1
ECG
U3
4052
12
14
15
11
1
5
2
4
6
10
9
13
3
16
8
7
X0
X1
X2
X3
Y0
Y1
Y2
Y3
INH
A
B
X
Y
VDD
VSS
VEE
D1
1N4740
C69
100nF
+5V
H_ECG
SCL
H_RESPSDA
U16
DS1803Z
10
9
7
6
5
16
8
14
13
12
1
3
4
2
11
15
SDA
SCL
A0
A1
A2
VCC
GND
H0
L0
W0
H1
L1
W1
NC
NC
NC

Manual de Serviço – InMax Color 32
3.2.9 Etapa de Amplificação e Filtragem do Sinal de RESP

O processo de medição da respiração é feito pela monitoração da variação da
impedância toráxica (paciente). Esta variação é obtida através dos próprios eletrodos
(cabo de ECG) conectados ao paciente.
Um sinal modulado pelo CI 4047 (U14) é injetado no paciente. O sinal que é medido após
ser demodulado pelo CI 4053 (U13) passa por uma série de etapas de amplificação.
Essas são formadas por amplificadores operacionais (U15B, U7B, U7A).
No ponto PT3 temos o sinal de respiração pronto para ser digitalizado e
processado.
A seguir temos a Figura 22, onde é ilustrado os circuitos da Etapa de Amplificação
e Filtragem do Sinal de RESP

Figura 22 – Etapa de Amplificação e Filtragem do Sinal de RESP






























+5V
+5V
RAD_OSC
LA
U14
4047
5
4
6
8
12
3
1
2
9
10
11
13
7
14
AST
AST
-T
+T
RET
RCC
CX
RX
RST
Q
Q
OSC
VSS
VDD
R76
300K
U12B
74HC14
3 4
R88
39K
+
-
U11C
TL074
10
9
8
4
11
C51
1nF
R71
39K
C52
100PF
C63
100PF
C62
100PF
C60
1nF
R83
10K
U13
4053
12
13
2
1
5
3
6
11
10
9
14
15
4
16
8
7
X0
X1
Y0
Y1
Z0
Z1
INH
A
B
C
X
Y
Z
VDD
VSS
VEE
R69
100RR72
39K
U12A
74HC14
1 2
R85
300K
C54
100nF
R81
39K
R70
1K
+
-
U11D
TL074
12
13
14
4
11 R87
100RC66
100PF
-VI
+5V
-VI
-VI
+VI
+VI
-VI
RESP
H_RESP
CR_RESP
EL2
C53
470nF
C75
100nF
R130
100K
+
-
U7B
AD706
5
6
7
8
4
+
-
U7A
AD706
3
2
1
8
4
R109
4K7
D15
1N4148
R84
1K
PT3
RESP
C73
100nF
R74 300K
R82 10K
R91
300K
C65
100nF
C58
100nF
R78
1M
R73 10K
U13
4053
12
13
2
1
5
3
6
11
10
9
14
15
4
16
8
7
X0
X1
Y0
Y1
Z0
Z1
INH
A
B
C
X
Y
Z
VDD
VSS
VEE
C57
470nF
C68
470nF
R90
100K
R77
300K
R97
410R
+
-
U15A
TL074
3
2
1
4
11
R93
1K
R86
100K
D6
1N4740
C55
100nF
C59
100nF
R75 1K
C88
100nF
C83
100nF
R89
300K
C56
100nF
+
-
U15B
TL074
5
6
7
4
11
D18
1N4740
PT5
EL2
C70
470nF

Manual de Serviço – InMax Color 33
3.2.10 Microprocessador PIC18F252

Responsável por todo o processamento da placa ECG.
Tem como microcontrolador o CI PIC18F252 (U20).
Obs.: Neste subcapítulo será referido somente como “PIC”.
Comunicação:
Com a placa CPU (H8S – 2145BF) – Transmissão Serial.
Com os periféricos da placa ECG (potenciômetro digital (U16) e placa de
temperatura (CM3)) – Transmissão Serial I2C.

Nele é feito o processamento dos sinais correspondentes aos seguintes
parâmetros:

• ECG – Onda e Batimentos / min
• RESP – Onda e Respirações / min
• TEMP – Valor da Temperatura em oC / oF

E as funções de Detector de Marcapasso e Eletrodo Solto.

A seguir temos a Figura 23, onde é ilustrado o microprocessador PIC18F252

Figura 23 – PIC18F252















+5V
+5V
+5V
+5V
E0
E1
E2
F_A
R_RESP
R_ECG
DET_MP
EL_C
EL_B
MCLR
MCLR
RESP
F_B
EL_A
ECG
EL1
EL2
R104
1k
C84
10nF
C86
15pF
C85
15pF
D11
LED
R80
100K
R22
100K
U20
PIC18F252/SO
2
3
4
5
6
7
21
22
23
24
25
26
27
28
11
12
13
14
15
16
17
18
20
19
8
9
10
1
RA0/AN0
RA1/AN1
RA2/AN2/Vref -
RA3/AN3/Vref +
RA4/T0CKI
RA5/AN4/SS/LVDIN
RB0/INT0
RB1/INT1
RB2/INT2
RB3/CCP2*
RB4
RB5/PGM
RB6/PGC
RB7/PGD
RC0/T1OSO/T1CKI
RC1/T1OSI/CCP2*
RC2/CCP1
RC3/SCK/SCL
RC4/SDI/SDA
RC5/SDO
RC6/TX/CK
RC7/RX/DT
Vdd
Vss
Vss
OSC1/CLKI
OSC2/CLKO/RA6
MCLR/Vpp
CM6
1
2
3
4
5
D14
1N4148
Y1
10MHz
R129
100K
R100
4K7
R99
4K7

Manual de Serviço – InMax Color 34
3.2.11 Opto – Comunicação serial com a placa CPU Tx e Rx

A comunicação da placa ECG com a placa CPU é feita serialmente e este processo
é feito através de opto acopladores com a finalidade de se obter isolação entre as placas.
Rx – PC 900V (U17)
Tx – PC 900V (U21)
A seguir temos a Figura 24, onde é ilustrado os optos PC 900V

Figura 24 – PC 900V














3.2.12 Fonte Isolada

Para manter o paciente isolado do equipamento temos uma fonte isolada, ou seja,
referenciada por um terra diferente do resto do aparelho. O componente LM3524 (U24)
gera um sinal quadrado, que passa por um transformador a partir daí ocorre o processo
normal de retificação. Os níveis de tensões são os seguintes: 5VDC e 7,5VDC -7,5VDC.
Estes valores são obtidos através dos reguladores LM78L05 (U18), LM317L (U22) e
LM337L (U25).
A seguir temos a Figura 25, onde é ilustrado os componentes LM3524, LM78L05,
LM317L e LM337L.

Figura 25 – LM3524, LM78L05, LM317L e LM337L











+5V_CPU
+5V_CPU
+5V
+5V
RXD
TXD
R102
10K
R103
1K
U21
PC900V
1
2
6
4
5
K
A
VDD
C
VSS
R94
10K
R95
1K
U17
PC900V
1
2
6
4
5
K
A
VDD
C
VSS
+12V_CPU
+VI
-VI
+5V
D10
SA5A
U22
LM317L
A
D
JOUT IN
U18
78L05
VI
G
N
DVO
C87
100nF
PT11
-VI
R113
220R
U25 LM337L
A
D
J
OUT IN
C89
470uF
R106
1K1
D13
1N4148
C92
100nF
R114
4K7
R111
1K1
C82
100nF
L1
100uH
R112
4K7
R115
10K
C81
470uF
D16
1N4148
Q1
BC558
C93
220uF
C90
100nF
C79
470uF
C91
470uF
PT10
+VI
C80
100nF
T1
Traf o f errite CT
5 1
2
8 4
6
PT7
+5V
U24
LM3524
1
2
3
6
7
16
15
13
12
14
11
9
4
5
10
8
-I
+I
OSC
RT
CT
VR
VIN
CB
CA
EB
EA
COMP
+CL
-CL
SDN
GND
R107
1K
R110
4K7
R108
1K
R116
1K
D12
1N4148
C94
1nF
Q2
BC558
D17
1N4148
R105
220R
PT6
GNDI
C77
470uF

Manual de Serviço – InMax Color 35
3.2.13 Detector de Marcapasso

O circuito abaixo monitora o sinal de ECG e reconhece a presença de marcapasso.
Ele é dividido em 3 etapas: a primeira é uma etapa de ganho formada pelo amplificador
operacional TL074 (U10A), onde o sinal de ECG é amplificado. A segunda etapa é
formada por um amplificador operacional TL074 (U10B) que filtra o sinal recebido,
deixando passar apenas os picos do sinal gerado pelo marcapasso.
Esses picos são analisados, por suas amplitudes, na etapa formada pelos
amplificadores operacionais U10C e U10D. Por últimos essas informações (picos) são
processadas pelo microprocessador (U20), onde é avaliado se os picos de marcapasso são
válidos ou não.

A seguir temos a Figura 26, onde é ilustrado os componentes do circuito do
Detector de Marcapasso

Figura 26 – Detector de Marcapasso
















3.2.14 Detector de Eletrodo Solto

Os circuitos a seguir são responsáveis pela detecção de eletrodo solto (primeira
etapa) e cabo de ECG desconectado (Segunda etapa).
Nesta primeira etapa temos inicialmente um filtro RC (R48 e C72) que desacopla a
componente DC do sinal de ECG. Em seguida a amplitude deste sinal é amplificada
através dos amplificadores operacionais TL074 (U11A – excursão positiva) e (U11B –
excursão negativa).
Se algum eletrodo ficar solto este captará uma grande quantidade de ruído que
serão identificados pelo microprocessador, através de seu conversor A/D. Assim
finalizando a detecção de eletrodo solto.
A Segunda etapa de detecção reconhece a situação de cabo de ECG desconectado.
Este processo ocorre a partir do demodulador citado no sub-capítulo 3.2.9 CI 4053
(U13). No momento em que o cabo de ECG é desconectado a saída do U13 satura, logo
teremos um sinal saturado na entrada não-inversora do amplificador operacional TL074
(U15A). Este sinal é convertido pelo A/D do microprocessador e processado se a
saturação for constatada temos a situação de cabo desconectado.+VI
-VI
+VI
DET
DET_MP
+
-
U10C
TL07410
9
8
4
11
R58
10K
D7
1N4148
D5
1N4148
R65
10K
R68
10K
+
-
U10D
TL07412
13
14
4
11
R63
10K
D8
1N4740
+
-
U10A
TL074
3
2
1
4
11
C46
100nF
C39
1nF
C47
39nF
C43
39nF
R61
1K
R64
82K
+
-
U10B
TL074
5
6
7
4
11
R62
1K
R67
10K
C49
100nF
R66
10K
PT4
DET_MP

Manual de Serviço – InMax Color 36
A seguir temos a Figura 27, onde é ilustrado os componentes do circuito do
Detector Eletrodo Solto.

Figura 27 – Detector de Eletrodo Solto



























-VI
+VI
SN_RT
EL1 EL1+
-
U11A
TL0743
2
1
4
11
C28
100nF
C72
470nF
R46
100K
D2
1N4148
D4
1N4148
R31
10K
PT2
EL R35
1K
+
-
U11B
TL074
5
6
7
4
11
R38
10K
D3
1N4740
R45
1K
EL2
R130
100K
R84
1K
+
-
U15A
TL074
3
2
1
4
11
PT5
EL2
D18
1N4740

Manual de Serviço – InMax Color 37
3.3 Placa FCH

A seguir temos as principais etapas da placa FCH.

3.3.1 Filtro de Rede

A indutância de modo comum de L2, em conjunto com os capacitores C3 e C11
são responsáveis pela filtragem do ruído de modo comum gerado pelos circuitos da fonte
de alimentação. A indutância de dispersão dos enrolamentos de L2, em conjunto com os
capacitores C4 e C5 realizam a filtragem do ruído diferencial. O varistor R4 efetua a
supressão dos transientes que possam ocorrer entre fase e neutro da rede de alimentação
AC.
A seguir temos a Figura 28, onde é ilustrado os componentes do circuito do Filtro
de Rede.

Figura 28 – Filtro de Rede













3.3.2 Fonte Chaveada AC/DC

A ponte retificadora D2 converte a tensão alternada em tensão contínua com
ondulação, que em seguida é filtrada pelo capacitor C10. O termistor NTC R3 limita a
corrente de surto através de D2 no instante em que a fonte for conectada à rede AC e o
capacitor C10 se encontrar descarregado.
U3 (TOP249Y/250Y) é um circuito integrado que incorpora o controlador PWM de
fonte chaveada e o transistor de potência em um mesmo encapsulamento. A freqüência
de operação é de 132KHz, determinada por componentes internos do CI. R13/R14
definem os limites de sub e sobre tensão de operação do integrado e portanto da própria
fonte chaveada. R15/R17 e R19 definem o limite da corrente de curto circuito do
transistor de potência do CI.
A tensão no secundário auxiliar de T1, retificada por D4 e filtrada por C14 alimenta
U3 através do optoacoplador U1. O terminal 1 de U3 além de operar como terminal de
alimentação para o U3, também funciona como terminal de controle para o PWM interno
deste CI. O controle da largura de pulso do PWM, que determina o tempo de condução
do transistor de saída, é realizado através da corrente injetada no pino 1 de U3. A
diferença entre a corrente injetada no pino 1 e a corrente de alimentação de U3 é
utilizada para o controle do PWM interno. A corrente injetada no pino 1 de U3 é
controlada pelo optoacoplador U1 que por sua vez é controlado pela corrente de saída do
amplificador de erro U2.

CM2
1
2
3
C3
2N2
C11
2N2
R4
S20K275
C4
100NF
C5
100NF
L2

Manual de Serviço – InMax Color 38
U2 incorpora um amplificador de erro e uma referência de tensão de 2,5V. A
tensão de saída da fonte é amostrada pela entrada negativa do amplificador de erro
través de R11, TP1, R16; a entrada positiva do amplificador de erro é conectada à
referência interna de 2,5V. Desta forma a diferença entre a amostra da tensão de saída e
a tensão de referência é amplificada por U2 e controla a largura de pulso de U3 através
do optoacoplador U1, de maneira a manter a tensão de saída da fonte constante
independentemente das variações da tensão da rede AC ou da carga conectada à saída
desta fonte.
Esta fonte possui configuração “flyback”, portanto durante o período de condução
do transistor de potência de U3 a energia é armazenada no primário do transformador T1,
sendo transferida para a saída da fonte durante o período em que o transistor de potência
se encontra cortado.
D5, C12, R7 e D3 constituem um circuito “clamp” para grampear a tensão induzida
na indutância de dispersão do transformador T1 no instante que o transistor de potência
de U3 entra em corte, evitando que ultrapasse a máxima tensão de dreno (700V) deste
componente.
A tensão no secundário principal é retificada por D1 e filtrada por C7, C8, L1 e C9.
A compensação de freqüência da fonte é realizada por C15, R12 e R18, C20.
A seguir temos a Figura 28, onde é ilustrado os componentes do circuito da Fonte
Chaveada AC/DC.

Figura 28 – Fonte Chaveada AC/DC






















 R162K2
R19
12K
R17
6M8
U3
TOP250Y
1
27
4 3 5
R15
6M8
R13
1M
D4
UF4002
+
C9
100UF
+ C7
2200UF
R8
10R
+
C14
10UF
C21
4N7
PT1
+PWR
PT3
GND
JP1
2
3
1
C19
100NF
R3
10R
+ C20
47UF
R18
15R
+ C8
2200UF
U1
CNY17F-3
1
2
5
4
R9
560R
+ C10
220UF
R6
NC
C13
NC
D5
UF4007
C12
47NF
R7
47K
R10
NC
L1
10UH
R14
1M
D3
1.5KE200A
+
C18
NC
PT4
RET
PT2
VDS
D1
MBR20200CT
1
3
2
R5
82R C61NF
- +
D2
KBL06
R11
12K
U2
TL431
TP1
1K
C15
10NF
R12
100K
C16
NC
T1

Manual de Serviço – InMax Color 39
3.3.3 Filtro da entrada DC externa e circuito de comutação AC
EXT/DC EXT

A filtragem da entrada DC externa é realizada por C1 e C2, R1 destina-se à
supressão de transientes que possam ocorrer na linha de alimentação DC externa. A
origem da energia para o restante do circuito desta fonte de alimentação é selecionada
pelo relé normalmente fechado K1. Enquanto houver tensão na entrada de rede AC o relé
K1 permanece acionado, selecionando a saída da fonte chaveada AC/DC para alimentar o
restante do circuito. Quando não houver tensão AC o relé K1 retorna à posição NF,
selecionando a entrada DC externa para realizar esta função.
A seguir temos a Figura 30, onde é ilustrado os componentes do circuito Filtro da
entrada DC externa e circuito de comutação AC EXT/DC EXT.

Figura 30 – Filtro da entrada DC externa e circuito de comutação
AC EXT/DC EXT













3.3.4 Circuito de comutação de alimentação externa / bateria
interna

O relé K2 seleciona a entrada de energia para a fonte chaveada DC/DC. Com K2
na posição NF a entrada de energia é proveniente da bateria interna do equipamento,
com K2 acionado a energia é fornecida pela saída da fonte AC/DC ou pela entrada de DC
externa. D6 e D8 implementam uma lógica OU de forma que a saída da fonte chaveada
AC/DC ou a entrada DC externa possam manter K2 acionado. A saída desta lógica OU,
amostrada sobre D9, informa à CPU do equipamento se a alimentação é fornecida por
uma fonte externa, AC ou DC, ou pela bateria interna.
OBS: Posteriormente K2 foi substituído por um diodo duplo do tipo MBR20200CT
para eliminar o delay de comutação de K2. Este diodo implementa diretamente uma
lógica OU para que a fonte chaveada DC/DC possa ser alimentada pela bateria interna ou
por uma rede de alimentação externa, AC ou DC.
A seguir temos a Figura 31, onde é ilustrado os componentes do circuito de
comutação de alimentação externa / bateria interna

+
C1
100UF
C2
100NFR1
S10K30
CM1
1
2
R2
120R
K1
ASP1RC2
PWR_EXT
DC_FCH
DC_EXT

Manual de Serviço – InMax Color 40
Figura 31 – Circuito de comutação de alimentação externa / Bateria interna
















3.3.5 Circuito de liga/desliga monitor

O relé K3, Q1 e Q2 são responsáveis pelo acionamento da fonte chaveada DC/DC
que alimenta todos os demais circuitos do monitor. Quando a tecla de alimentação,
localizada no painel frontal do aparelho é pressionada, os pinos 1 e 2 do conector CM4
são unidos acionando Q1 que fecha o relé K3. A tecla de alimentação deve permanecer
pressionada até que a CPU do monitor entre em operação e acione Q2. O transistor Q2
irá manter o relé K3 acionado mesmo depois da tecla de alimentação ter sido liberada.
Se a tecla de alimentação for pressionada novamente e solta, após o monitor ter
entrado em operação, apresença de tensão no catodo de D17 indicará à CPU que o
monitor deve ser desligado. A CPU irá cortar o transistor Q2 desligando o monitor através
de K3.
A seguir temos a Figura 32, onde é ilustrado os componentes do circuito de
liga/desliga monitor.

Figura 32 – Circuito de liga/desliga monitor














EXT_/INT
R23
4K7
R21
15K
D9
1N750
R20
56R
R22
150R
D6
UF4002
D8
UF4002
K2
ASP1RC9V
D10
1N4740
+
C26
4700UF
PWR_EXT
DC_EXT
DC_FCH
CPU_1
CH_1
CH_2
CPU_2
R30
4K7
R29
15K
D17
1N750
K3
ASP1RC9V
D11
1N4740
R24
82R
Q1
2N2222
Q2
2N2222
R33
10K
R32
10K R35
100K
R34
100K

Manual de Serviço – InMax Color 41
3.3.6 Fonte Chaveada DC/DC

A fonte DC/DC também possui configuração “flyback” funcionando de forma
semelhante à fonte AC/DC. A principal diferença fica por conta do controlador U4
(UC3845A). O UC3845A é um controlador PWM de dois laços (corrente e tensão),
operando em 50KHz, que controla o ciclo de trabalho do mosfet de potência Q3 para
regular a tensão de saída em 12V no conector CM3.
A rampa da forma de onda da corrente do transistor de potência Q3 é utilizada
como referência para o comparador PWM interno de U4. O trafo de corrente T3 amostra
a corrente de dreno de Q3, o sinal do secundário após ser retificado por D18, D19 e
filtrado por R45, C37 é aplicado ao pino sensor de corrente de U4 (laço de corrente). A
tensão de saída da fonte é amostrada por R38, R36, TP2 e R41, sendo aplicada à entrada
negativa do comparador de erro de U4 (laço de tensão). A compensação de freqüência
desta fonte é realizada por R39 e C32. A freqüência de operação de U4 é determinada
por R37 e C35 em 50KHz.
A seguir temos a Figura 33, onde é ilustrado os componentes do circuito da Fonte
Chaveada DC/DC.

Figura 33 – Fonte Chaveada DC/DC


























TP2
1K
Q3
STP80NF10
C36
NC
C31
100NF
R39
470K
D13
UF4002
U4
UC3845A
1
2
3
4
8
7
6
5
COMP
FB
ISNS
RT/CT
VREF
VCC
OUT
GND
R42
10K
+ C24
2200UF
D16
UF4002
R43
NC
D15
UF4002
C33
JP
PT6
GND
+
C30
100UF
D20
1N5819
+ C23
2200UF
T3
R28
10R
PT7
VD
T2
R31
4R7
R45
470R
R27
NC
C29
NC
PT9
ISN
+ C25
100UF
R44
NC
R26
1K
C35
1NF
PT5
+12V
D18
1N4148
D19
1N4148
+
C27
100UF
R37
18K
D14
1N4746
Q4
NC
R40
1R
R36
15K
C28
100NF
C32
1NF
PT8
GND
R41
4K7
C37
470PF
D12
1.5KE39A
CM3
1
2
3
4
5
6
7
8
R38
3K3
C34
NC
PT13
GND
D7
MBR20200CT
1
3
2
R25
82R C22
1NF

Manual de Serviço – InMax Color 42
3.3.7 Carregador de bateria

O circuito integrado U5 (LT1513-2) também é um controlador PWM de dois laços
(corrente e tensão). U5 implementa um carregador de bateria chaveado na configuração
SEPIC (Single-Ended Primary Inductance Converter). Durante a carga da bateria, U5 é
controlado pelo laço de corrente (IFB – pino 3 de U5) mantendo a corrente de carga
constante. Com a bateria carregada, U5 é controlado pelo laço de tensão (VFB – pino 2
de U5) mantendo constante a tensão de flutuação sobre a bateria.
A corrente de carga da bateria é determinada por U6 (Vref = 2,5V), R56, R54 e
R57. O valor da tensão de flutuação é determinado pela referência interna de 1,245V de
U5 e por R49, R50 e R59. O transistor Q5 tem a finalidade de abrir o circuito de
realimentação de tensão quando U5 não estiver operando, evitando que a bateria se
descarregue por R49, R50, R59. Enquanto U5 estiver em operação, Q5 permanece em
condução pela retificação da tensão no secundário de T4, que é aplicada à porta deste
mosfet.
O transistor Q6 é utilizado para habilitar ou desabilitar a operação de U5, sendo
comandado pela placa CPU.
A freqüência de operação de U5 é de 500KHz, determinada por componentes
internos deste CI. R52 e C46 efetuam a compensação de freqüência de U5, tanto para
operação com controle via laço de tensão como via laço de corrente.
A seguir temos a Figura 34, onde é ilustrado os componentes do circuito do
Carregador de bateria.

 Figura 34 – Carregador de bateria
CGB_OFF
V_BAT
GND_BAT
R46
NTC
R49
39K
PT11
VREF
D21
MBR20200CT
1
3
2
PT12
GNDR58
470K
R51
4K7
D23
1N4744
C45
10NF
D22
1N4148
PT10
VBAT
U5
LT1513-2
7
6
1
4
5
2
3
VIN
SD/SINC
VC
GND
VSW
VFB
IFB
T4
U6
LM336
C39
2U2
R52
270R
C46
100NF R56
10K0
C44
100NF
R54
2K0 R57
1R
C38
2U2
R59
12K
R50
82K
Q5
2N7000
+C41
22UF
+ C42
22UF
R48
5K6
CM5
1
2
Q6
2N2222
R53
10K
R47
10K
R55
100K
+
C40
100UF
C43
100NF
R60
56R
C17
470PF

Manual de Serviço – InMax Color 43
3.4 Placa TEMP

O sensor de temperatura é do tipo NTC, ou seja, diminui a resistência com o
aumento da temperatura. Ele é conectado em uma etapa de amplificação, assim
conforme sua variação de resistência devido a variação de temperatura teremos uma
variação na saída do amplificador operacional da etapa referida anteriormente. Este sinal,
analógico, é digitalizado por um conversor A/D.
Após este processo os dados obtidos são transmitidos por um barramento I2C
para o microprocessador da placa ECG, onde este dado é trabalhado matematicamente e
é obtido o valor a temperatura. Após isso o processador envia serialmente para a CPU
esta informação conforme o protocolo de comunicação.
OBS.: placa TEMP é conectada diretamente na placa ECG.
A seguir temos a Figura 35, onde é ilustrado os componentes do circuito da placa
TEMP.

Figura 35 – Placa TEMP




+Vi
+Vi
-Vi
TM1
SCL
SDA -Vi
TM2
V_REF
V_Ref
V_REF
SCL
SDA
GND
V_REF+Vi
+Vi
V_REF
R6
1M5
R2
100R R4
100R
R5
1K
R3
3K9
CM1
10
8
6
4
2
9
7
5
3
1
10
8
6
4
2
9
7
5
3
1
C3
100nF
C5
100nF
C4
10nF
C2
100nF
C6
100nF
+ C10
10uF
C9
100pF
C1 100nF
C11
100nF
+
-
U1A
AD706
1
2
3
4
8
R7 1K
U3
LM336 - 5V
R8
10K
1
3
2
R1
2K21
PT1
V_REF
C8
10nF
D1
LM385-1.2
PT2
GND
U2
ADS7823
1 8
2
3
4 5
6
7
V_Ref +Vdd
Ain
A0
Gnd A1
SDA
SCL
+C12
10uF
C7
100nF

Manual de Serviço – InMax Color 44
3.5 Placa NIBP_OEM

Placa responsável pela medição da PANI (pressão arterial não invasiva)
 30
Princípio Físico Utilizado

O InMax utiliza o método oscilométrico para o cálculo da Pressão Arterial Não
Invasiva. Uma braçadeira (manguito) é utilizada para transmitir as mudanças de pressão
arterial causadas pelo fluxo sanguíneo. O manguito é insuflado até uma pressão superior
à pressão sistólica de forma a ocluir o fluxo de sangue nas extremidades. Gradativamente
a pressão do manguito é reduzida gerando pequenos pulsos ou oscilações. A pressão
média é a menor pressão no manguito, onde os picos de oscilação detectados são de
maior amplitude. A pressão sistólica é encontrada quando a oscilação aumenta
rapidamente e a diastólica quando a oscilação diminui na mesma intensidade. Por
característica do método oscilométrico a pressão média é a que possui maior precisão.

Qualquer defeito com esta placa contatar diretamente a Instramed.123


Manual de Serviço – InMax Color 45
3.6 Placa BCI_OEM

Placa responsável pela medição do SpO2 (saturação de oxigênio no sangue).
3 36
Princípio Físico Utilizado

O InMax mede a saturação do oxigênio no sangue arterial pela passagem de dois
comprimentos de ondas de luz pelo tecido do corpo, um vermelho e outro infravermelho
que são detectados por um foto-sensor. O oxímetro processa estes sinais, separando os
parâmetros invariáveis (espessura do tecido, cor da pele, intensidade da luz e sangue
venoso) dos parâmetros variáveis (volume arterial e SpO2) para identificar a freqüência
de pulso e calcular a saturação de oxigênio. O cálculo da saturação de oxigênio é preciso
porque o sangue saturado de oxigênio absorve menos luz vermelha do que o sangue com
menos oxigênio. O InMax mede a saturação funcional, não detectando quantidades
significativas de emoglobina disfuncional, como carboxiemoglobina ou metemoglobina.

Qualquer defeito com esta placa contatar diretamente a Instramed.


Manual de Serviço – InMax Color 46
3.7 Placa PI_OEMPlaca responsável pela medição do PI (presssão arterial não invasiva).

Princípio Físico Utilizado

A forma mais precisa de medição de pressão arterial, é feito utilizando-se o
método invasivo de medição de pressão, esse método é realizado utilizando-se uma
cânula que faz a conexão entre a artéria e o transdutor de pressão. A técnica invasiva é
empregada regularmente na medicina de cuidado intensivo, anestesiologia e para fins de
pesquisa.

Qualquer defeito com esta placa contatar diretamente a Instramed.


Manual de Serviço – InMax Color 47
3.8 Placa CO2_OEM

Placa responsável pela medição do EtCO2 e gráfico de CO2.

Princípio Físico Utilizado

A capnografia é uma medição não invasiva e apresentação gráfica em função do
tempo da curva de CO2.
 O método Sidestream é usado em pacientes intubados ou não-intubados. O
gás expirado do paciente, uma amostra é coletada através das cânulas e envidada ao
InMax. A câmara e o sensor sidestream são situados dentro do monitor InMax. A
medição de CO2 é baseada nas características (IR) infravermelhas de absorção de
moléculas de CO2. O sensor do CO2 usa o espectroscópio IR não dispersivo para medir o
número das moléculas do CO2 atuais no gás da amostra. O gás do CO2 tem uma faixa de
absorção original que é relacionada à composição e à massa de uma molécula do CO2. A
concentração do gás do CO2 é medida detectando o absorção nesta faixa.

Qualquer defeito com esta placa contatar diretamente a Instramed.

Manual de Serviço – InMax Color 48
4 – TESTE E CALIBRAÇÃO

Neste capítulo será descrito o procedimento de testes e calibração das placas do
InMax.
Obs.: ver Capítulo 6 – DESMONTAGEM antes de realizar os
procedimentos descritos a seguir.

4.1 Primeiros passos

Inicialmente deve-se realizar uma inspeção visual observando qualquer tipo de
anomalia na parte externa e interna do aparelho como: rachaduras, fissuras, lay-out e/ou
componentes carbonizados, conexões rompidas ou soltas etc.
Antes de ligar o InMax devemos observar a situação dos três fusíveis de
alimentação: fusível para rede AC 2A, fusível para fonte DC externa 5A e fusível para
fonte DC interna (Bateria) 5A.
Recomendamos trabalhar sempre com o InMax alimentado somente pela bateria
interna, na falta da mesma utilizar uma fonte externa DC (10V – 16V) e em último caso a
rede AC (85V – 265V).
Ao término de todos os testes e a certeza que o monitor está em prefeito
funcionamento deve-se testá-lo com as outras duas fontes de alimentação restantes (esta
etapa depende do tipo de fonte que foi utilizado até o momento).
OBS.: a recomendação acima não é um pré-requisito para a realização dos testes.
E sim, uma maneira prática de evitar maiores danos aos circuitos.


4.2 Teste e Calibração Placa FCH

Equipamentos utilizados
– Osciloscópio.
– Multímetro.

Procedimentos Iniciais
– Desconectar CM3, CM4, CM5.
– Unir os pinos 1 e 2 de CM4 por um “jumper” de fio na placa, para substituir a
chave de rede existente no painel do equipamento.
– Não conectar alimentação DC à entrada de DC externa.
– Conectar o cabo de rede a uma rede AC de 220Vrms ou 110/127Vrms
(preferencialmente).

Verificação da tensão fornecida pela fonte AC/DC, sem carga conectada
em CM3
– A tensão medida entre PT1(+PWR) e PT3 (GND) deve estar entre 15,9V e
16,1V.
– OBS: Em 220Vrms a tensão entre PT5 e PT6 pode oscilar um pouco, pois como
não há carga conectada em CM3 a fonte AC/DC tenta entrar em “stand by”
reduzindo a sua freqüência de operação. Em função disto é mais fácil efetuar
esta medição em 110/127Vrms.

Manual de Serviço – InMax Color 49

Verificação da tensão fornecida pela fonte DC/DC, sem carga conectada
em CM3
– A tensão medida entre PT5 (+12V) e PT6 (GND) deve estar entre 11,9V e
12,1V.

Verificação da tensão de flutuação do carregador de bateria
– A tensão medida, a circuito aberto, entre PT10 (VBAT) e PT12 (GND) deve
estar entre 13,5VDC e 14,0 VDC.

Verificação da corrente de carga do carregador de bateria
– Selecionar a escala do multímetro para 2ADC.
– A corrente medida entre PT10 (Vbat) e PT12 (GND) deve estar entre 0,20ADC
e 0,25ADC.

Procedimentos Finais
– Conectar CM3 no cabeamento do aparelho, medir novamente as tensões
conforme descrito nos itens 3 e 4, verificar se permanecem dentro dos limites
estabelecidos.
– Remover o “jumper” em CM4, conectar CM4 e CM5 ao cabeamento do
aparelho.

4.3 Teste e Calibração Placa CPU

Equipamentos utilizados

– Osciloscópio
– Multímetro

• Verificar o posicionamento dos jumpers.
ATENÇÃO: Estes componentes devem ser alterados com cuidado, pois um erro
nos jumpers pode resultar no funcionamento incorreto do InMax.

No JP1 é configurado a versão do equipamento (neonatal ou adulto) e os
parâmetros: PANI, TEMP e SpO2.

 Tabela 6 – Jumper 1
PINOS FECHADO ABERTO
1 – 2 Neonatal Adulto
3 – 4 ----------- PANI
5 – 6 ----------- SpO2
7 – 8 ----------- TEMP

No JP2 e JP3 é configurado a polaridade da tensão de alimentação do contraste do
display LCD (VBIAS) MAX1621 (U6):

Manual de Serviço – InMax Color 50

 Tabela 7 – Jumper 2 e 3
JUMPERS Tensão (+) Tensão (– )
JP2 1 – 2 2 – 3
JP3 2 – 3 1 – 2


No JP6 é selecionado a tensão de alimentação do circuito inversor IVFL05 (INV1).
Este fornece tensão para o backlight do Display LCD:

 Tabela 8 – Jumper 6
JUMPERS +5V +12V
JP6 1 – 2 2 – 3

• Com o equipamento desligado conectar somente o conector CN2, cabo de
alimentação 12V da placa fonte FCH. Alimentar o equipamento com rede ou bateria
12V, por segurança, preferencialmente com a bateria 12V. Para ligar a fonte FCH é
necessário “simular” o botão liga / desliga do teclado. Para isso basta ligar os pinos 1
e 2 do CM4 na própria placa FCH.
Com o osciloscópio, medir as tensões nos pontos PT30, PT31, PT32, PT35,
PT36 e PT37.
Em relação ao pino 9 do conector CN7 (terra comum).
 VPT30 = +12V ( 11,50V a 12,50V )
VPT31 = +5V ( 4,75V a 5,25V )
VPT32 = +3.3V ( 3,10V a 3,50V )

Em relação ao pino 14 do conector CN19 (terra isolado).
VPT35 = +5V_DIG ( 4,75V a 5,25V )
VPT36 = +5V_ANA ( 4,75V a 5,25V )
VPT37 = -5V_ANA ( -4,75V a -5,25V )

• Ligar o monitor e observar seu funcionamento geral:
Navegar entre menus;
Funcionamento do e - jog;
Comandos do Teclado;
Variar os ajustes no Menu Configurações: volume do bip, volume do
alarme e contraste.

• Configurar valores padrões para volume e contraste:
Volume bip e alarme: nível 5
Contraste: nível 13 (analisar qual a melhor intensidade de contraste)
Ligar e desligar o monitor e observar a manutenção dos valores
ajustados acima.

Manual de Serviço – InMax Color 51
• Ajustar o contraste no mínimo e no máximo pelo e-jog e com o multímetro
digital, medir as tensões no ponto PT22 (VBIAS).
VPT22MIN = +21V ( 20,5V a 21,5V )
 VPT22MAX = +25V ( 24,5V a 25,5V )

• Atualizar hora e data.


4.3.1 Gravação do software

É possível realizar atualizações do software do InMax. Para isso é necessário os
itens abaixo:

• Um computador PC com uma porta serial;
• Arquivo do software a ser gravado na CPU (firmware), fornecido pela Instramed
• Software de gravação no H8S – 2148AF FDT Flash Download Toolkit, fornecido
pela RENESAS no site: www.renesas.com
Obs.: tem que ser uma versão que possua o driver específico do processado H8S
– 2148AF.
• Placa R232, fornecido pela Instramed
• Cabo serial, fornecido pela Isntramed

A seguir temos as instruções para atualizar o software do inMax, porém
solicitamos entrar em contato com a Instramed para adquirir mais informações.

Seqüência de gravação:

a) Conectar a placa RS232 ao DB09 – Console (InMax) na porta serial do
computador, isto é feito através do cabo serial específico .
b) Abrir o programa FLASH Development Toolkit
c) Carregar o firmware a ser gravado.
– Entre em Open File.
– Seleciona o arquivo a ser gravadoe ABRIR.

d) Selecione IMAGE
– Pressione Download Image e abrirá a tela a seguir. Verificar a seleção
do processador (HS8/2145BF) e os demais itens de seleção.
– Ver Figura 36

http://www.renesas.com/

Manual de Serviço – InMax Color 52
Figura 36 – Tela de Configuração


e) Ligar a alimentação 12V no conector CN2 da placa CPU
f) Pressione Connect. Será feito um teste de conexão.
g) Pressione Download file ‘ <arquivo> ‘ to device para gravar.

Ver Figura 37

Figura 37 – Tela Gravar Firmware

h) Clicar em “Disconect”
i) Ao término da gravação desconectar a placa RS232.



Manual de Serviço – InMax Color 53
4.4 Teste e Calibração Placa ECG

Equipamentos utilizados:
– Osciloscópio
– Multímetro
– Simulador de ECG
– Simulador de RESP

• Com o equipamento desligado conectar CM1 (cabo paciente), CM2 (CPU) e
CM4 (Display) da placa ECG.

• Ligar o monitor e verificar, com osciloscópio, a forma de onda no coletor de
Q1 ou Q2. Terra lado não isolado. Ver Figura 38.

Figura 38 – Oscilador ECG

 +V
 +V = +10V (+9,5 a +10,5V).
 0V -V = -10V ( -9,5 a -10,5V).
Período = 18μs (15,3 a 20,7μs).
 -V

• Com multímetro, medir as tensões nos pontos PT10, PT11 e PT7. Usar
terra no pino PT6.

– VPT10 = +7,0V (+6,5 a +7,5V)
– VPT11 = -7,0V ( -6,5 a -7,5V)
– VPT7 = +5,0V (+4,75 a +5,25V)

• Verificar o funcionamento do ECG e ajustar o ganho no TP1. Com o
simulador de ECG injetar um sinal com freqüência de 60 bpm e amplitude de 1mV.
Selecionar ganho 10 ajustar TP1 para obter 1,66Vp em PT1. O sinal deve estar
deslocado +2,5V ( +2,2 a +2,8V)
– Ajustar VPT1 = 1,66V

Sugestão: utilizar o simulador de ECG BIO-TEK, Mod. LIONHEART 3 no
menu 125



Manual de Serviço – InMax Color 54
• Verificar o funcionamento das derivações (DI, DII, DIII, aVR, aVL, aVF e
C), do ganho (sensibilidade) 5, 10, 15, 20, 30 e 40 mm/mV e do filtro (60Hz e 35Hz).

• Verificar a freqüência do oscilador da Respiração. Com osciloscópio,
verificar a forma de onda no pino 2 ou 4 do CI 12.
Ver Figura 39

Figura 39 – Oscilador de RESP

 +V
 +V = +5V (+4,5 a +5,5V)
 0V Período = 12μs (10,8 a 13,2μs)




Tabela 9 – Pontos de teste da placa ECG

PT1 ECG Sinal de ECG que vai para o AD
PT2 EL Sinal de eletrodo solto
PT3 RESP Sinal de Respiração
PT4 DET_MP Sinal da Detector de Marcapasso
PT5 EL2 Sinal de eletrodo solto 2
PT6 GNDI Referencial isolado
PT7 +5V 5V isolado
PT10 +VI +7,5V isolado
PT11 -VI –7,5V isolado


Manual de Serviço – InMax Color 55
4.5 Teste e Calibração Placa TEMP

Equipamentos utilizados:
– Simulador de temperatura.

a) Verificar se o simulador de temperatura oferece as seguintes resistências para
as temperaturas listadas a seguir:
16oC (3377Ω)
30oC (1814Ω)
37oC (1355Ω)
44oC (1023Ω)

b) Conectar a placa através do CM1 (TEMP_M31) no CM3 (ECG_M35).
Calibrar o circuito de medida de temperatura através do trimpot TP1.
Selecionar no simulador a temperatura 37oC, conectá-lo a entrada do sensor de
temperatura do InMax e ajustar o TP1 até aparecer o valor correto no display.

c) Verificar os outros valores fixos de temperatura com o simulador.

 16oC (15,9oC a 16,1oC)
30oC (29,9oC a 30,1oC)
37oC (36,9oC a 36,9oC)
44oC (43,9oC a 44,1oC)

Manual de Serviço – InMax Color 56
4.6 Teste e Calibração Placa LED

Equipamentos utilizados:
– Simulador de ECG.

Conectar o CM1 da placa LED_M31 ao CN8 (CPU). Com o simulador de ECG criar
uma situação de alarme e observar o funcionamento da placa. Ou seja todos os leds
devem acender ao mesmo tempo.

Manual de Serviço – InMax Color 57
4.7 Teste e Calibração do módulo de PI

Equipamentos utilizados:

– Simulador de ECG.

Conectar os cabos de calibração ao simulador MPS450 e ao InMax, selecionar a
função BP1 zero e BP2 zero, acionar a função de zeramento para os canais 1 e 2. Após o
zeramento dos canais1 e 2 de PI, acinar as funlções BP1 dyn e BP2 dyn, após essa ação
verificar os valrores e as formas de onda na tela do InMax.


Manual de Serviço – InMax Color 58
4.8 Teste e Calibração do módulo de CO2

Equipamentos utilizados:

– concentração de gás para calibração(10%CO2 com balanço de nitrogênio)
– Scrubber(filtro de CO2)

Entrar no menu de CO2 e ligar o módulo de CO2, após ligar o módulo de CO2 será
necessário aguardar 5 minutos para aquecimento dos sensores. Após os 5 minutos acione
a função calibração e utilize o material de calibração quando o InMax solicitar(scrubbrer e
concentração de gás para calibração(10%CO2 com balanço de nitrogênio)).
No início da calibração o InMax informará a data da calibração mais recente, a
cada passo o InMax informa a aprovação ou reprovação da ação em caso de aprovação é
habilitado o passo seguinte e em casa de reprovação é encerrada a calibração.

Manual de Serviço – InMax Color 59
4.9 Teste geral InMax

OBS.: com exceção dos testes do teclado todos os outros comandos do
equipamento devem ser feitos através do e-jog. Isto é feito da seguinte maneira: para
selecionar o comando ou função desejada, assim como navegar entre os menus, basta
girar o botão até o local, na tela, onde se encontra o comando. E para selecionar este
ativando-o ou desativando-o basta apertar uma vez no e-jog, pois este possui uma tecla
do tipo push-botton.


Teste tensão AC 127V e 220V / Led fonte AC
Verificar o funcionamento em 110V e 220V e o acionamento do led indicativo.

Teste de tensão DC externa de 10V a 16V / Led fonte DC
Verificar o funcionamento com bateria externa e o acionamento do led indicativo.
Conectar uma bateria externa na entrada de 12V e verificar o funcionamento.

Teste tensão DC interna 12V / Carga bateria / Led fonte DC
Verificar o funcionamento com a bateria interna e o acionamento do led indicativo
(mesmo da tensão DC externa). Desconectar a bateria externa e a rede e verificar o
funcionamento.


Teste teclado
Verificar o funcionamento de cada tecla com a execução da sua respectiva função.

• Liga / Desliga: observar se o aparelho liga e desliga normalmente.
• Pressão: observar o acionamento da bomba infladora.
• Alarme Liga/Desliga: com os simuladores de ECG, RESP, PANI, SpO2 e
TEMP gerar situações de alarme e verificar se a tecla desliga e liga o alarme sonoro.
• Congela: as três janelas gráficas (ondas) são congeladas
simultaneamente.
• Impressora: Verificar o funcionamento da impressora.
• Ajuste Volume Bip: ao apertar esta tecla basta girar o e-jog para variar o
Volume do bip. Obs.: nesta função não aparece a tela indicativa do nível de volume.
• Ajuste Contraste LCD: ao apertar esta tecla basta girar o e-jog para
variar o contraste do LCD. Obs.: nesta função não aparece a tela indicativa do nível
do contraste.



Teste Zoom: com o e-jog selecionar a função zoom e observar a alteração da
disposição da tela. Surge uma tela com ênfase para o sinal que estava na janela gráfica
superior (tela anterior) e para os valores numéricos dos outros parâmetros.

Menu Alarmes

• Máximo (ECG, RESP, SpO2 , PANI e TEMP)
• Mínimo (ECG, RESP, SpO2 , PANI e TEMP)

Com os respectivos simuladores de ECG, RESP, SpO2, PANI e TEMP criar situações
de alarme e observar o acionamento dos alarmes de prioridade média.

Manual de Serviço – InMax Color 60
Menu config

• Volume Bip: Variar o nível de intensidade do volume do bip em todos os
valores (1 – 10). Observar a variação sonora gradativa, assim como a variação do
cursor indicativo na tela.
• Volume Alarme: Variar o nível de intensidade do volume do alarme em
todos os valores (1 – 10). Observar a variação sonora gradativa, assim como a
variação do cursor indicativo na tela.
• Contraste LCD: Variar o nível de intensidade do contraste do LCD em
todos os valores (1 – 28). Observar a variação gradativa do brilho,assim como a
variação do cursor indicativo na tela.
• Vídeo Invertido: Observar o acionamento da inversão do vídeo, os pixels
ligados tornam-se desligados, assim como os desligados tornam-se ligados.
• Som mensagem: Inibe a indicação sonora do alarme de prioridade baixa.

Ajuste Data / Hora:

Observar se a data e hora amostrada do display confere com a do momento deste
teste, pois já deve estar ajustada desde o teste da placa CPU. Se estiver diferente ajustar
data e hora do momento da calibração.

Menu Curva ECG

• Derivações – DI, DII, DIII, aVR, aVL, aVF e C: Com o simulador de
ECG ligado ao InMax, verificar as 7 derivações, utilizando o Padrão de Derivações de
ECG.
• Velocidade: Verificar o funcionamento nas velocidades de 12,5 ; 25 e 50
mm/s.
• Sensibilidade: Verificar as faixas de ganho na amplitude do sinal 5, 10,
15, 20, 30 e 40 mm/mV.
• Filtro – 60Hz – Liga. Desliga com o simulador de ECG configurá-lo para
injetar um sinal com ruído com ruído de 60Hz e observar o funcionamento do filtro.
• Filtro – 35Hz – Liga, Desliga com o simulador de ECG configurá-lo para
injetar um sinal com ruído com ruído de 35Hz e observar o funcionamento do filtro.

Menu ECG

• Resposta ECG – Lenta, Normal, Rápida
Teste feito via software automaticamente.

• Freqüência Cardíaca – ECG ou SpO2
Seleciona o parâmetro de obtenção da freqüência cardíaca, verificar o
funcionamento pelo ECG e pelo SpO2.
• Detector de Marcapasso – Liga / Desliga: com o simulador de ECG
configurá-lo para simular a presença de um marcapasso e observar o funcionamento
do detector.

ECG Eletrodo solto: simular uma situação de eletrodo solto (soltar as vias do
simulador) e observar se há a indicação na tela (mensagem) e a indicação de alarme de
baixa prioridade.


Manual de Serviço – InMax Color 61
Freqüência Cardíaca:

Verificação da freqüência cardíaca
Ligar o simulador de freqüências ajustáveis no conector de entrada do cabo
paciente e selecionar DII. Conferir a medida da freqüência para os valores de 30, 60, 120
e 240 BPM.
 Tabela 10 – BPM
BPM Tolerância
030 029 a 031
60 059 a 061
120 118 a 122
240 236 a 244


Menu Curva RESP

• Velocidade: Verificar o funcionamento nas velocidades de 6.25, 12. 5 e 25
mm/s.
• Sensibilidade: Verificar as faixas de ganho na amplitude do sinal 1, 2, 3,
4, 5 e 6.

Menu RESP

• Respiração – Liga / Desliga verificar o acionamento ou desacionamento
da captação do sinal de respiração

• Freqüência de Respiração
Verificação da freqüência de respiração
Ligar o simulador de ECG configurá-lo para respirações por minuto (RPM). Conferir
a medida da freqüência para os valores de 15, 40, 60 e 80RPM.
15 Resp / min (13 a 17 RPM)
40 Resp / min (38 a 42 RPM)
60 Resp / min (57 a 63 RPM)
80 Resp / min (77 a 83 RPM)

Teste console / Saída ECG

Verificação da saída do sinal ECG, sincronismo:
Com o osciloscópio e o simulador ligado conferir a amplitude do sinal de ECG no
jack de saída para as sensibilidade 0,5 ; 1,0 ; 1,5 ; 2,0 ; 3,0 e 4,0 V/mV.
Medir no pino 4 do DB09 Console ( ver tabela 2 e esquema elétrico placa
CPU).


Manual de Serviço – InMax Color 62
Tabela 11 – Saída ECG Analógica
Sensibilidade Saída Tolerância
5 mm/mV 00,5V 0,48 a 0,52V
10 mm/mV 1,0V 0,96 a 1,04V
15 mm/mV 1,5V 1,40 a 1,60V
20 mm/mV 2,0V 1,90 a 2,10V
30 mm/mV 3,0V 2,85 a 3,15V
40 mm/mV 4,0V 3,80 a 4,20V


Menu Tabela

Variar os valores dos parâmetros e verificar se a tabela armazenou os valores
modificados.

Curva de Tendência (ECG, RESP, SpO2 , PANI e TEMP)

Variar os valores dos parâmetros e verificar se a curva de tendência demonstra os
valores modificados.

Menu SpO2: Resposta – Lenta, Normal e Rápida

Teste feito via software automaticamente.

SpO2: Sensor desconectado / Sem dedo no sensor

Simular as situações de sensor desconectado e sem dedo no sensor e observar as
indicações na tela, assim como verificar o acionamento do alarme de baixa prioridade.

SpO2:

Verificação da porcentagem de oxigênio no sangue.
Ligar o simulador de oximetria. Conferir as medidas das porcentagens e dos
batimentos por minuto.

 Tabela 12 – SpO2 e Pulso
SpO2 Tolerância Pulso Tolerância
100% 97% a 103% 250 BPM 248 a 252 BPM
95% 92% a 98% 180 BPM 178 a 182 BPM
90% 87% a 93% 120 BPM 118 a 122 BPM
80% 77% a 83% 060 BPM 058 a 062 BPM
70% 67% a 73% 030 BPM 028 a 032 BPM




Manual de Serviço – InMax Color 63
Menu PANI: Medida Manual

 Medida Automática 1, 2, 3, 4, 5, 10, 15, 30, 60, 90 (minutos)
Verificar se o acionamento automático das medidas de PANI estão funcionando.
Selecionar os dois primeiros valores (1 minuto) e (2 minutos) e verificar com o
cronômetro se os intervalos de tempo são os mesmos das seleções.

Ajuste Pressão Inicial
Verificar se a bomba infla o manguito até o valor estipulado. Variar este valor e
observar a variação no funcionamento do aparelho.


PANI em mmHg
Verificação da pressão arterial não-invasiva.
Ligar o simulador de PANI. Conferir as medidas de sístole, diástole e a média.


 Tabela 13 – PANI
Sístole Diástole Média Tolerância
60 30 40 ± 3 mmHg
80 50 60 ± 3 mmHg
100 65 77 ± 3 mmHg
120 80 95 ± 5 mmHg
150 94 116 ± 5 mmHg
200 136 166 ± 5 mmHg
250 180 216 ± 5 mmHg


Menu TEMP: Unidades oC / oF
Verificar a conversão de unidades.

TEMP: Sensor desconectado
Simular a situação do sensor desconectado e observar a indicação na tela e o
acionamento do alarme de baixa prioridade.

Temperatura:
Verificação da temperatura.
Ligar o simulador de temperatura.
Conferir as medidas fixas de temperatura 16,0 oC, 30,0 oC,
37,0 oC e 44,0 oC,

 Tebela 14 - Temperatura
Temperatura Tolerância
16,0 oC 15,9 a 16,1 oC
30,0 oC 29,9 a 30,1 oC
37,0 oC 36,9 a 37,1 oC
44,0 oC 43,9 a 44,1 oC



Manual de Serviço – InMax Color 64
4.10 Teste Impressora

O InMax possui a opção de ter um módulo de impressão. Este é composto por
uma impressora térmica.
O papel utilizado deve ser milimetrado do tipo termo sensível e com largura de
50mm.
A seguir encontram-se as funções e as características do perfeito funcionamento
da impressora. Caso algum item não esteja de acordo com a descrição é caracterizado
como defeito e deve ser analisado com atenção

Tipos de impressão

O InMax permite a escolha entre três modos de impressão. A seleção desses é
feita através do tempo em que a tecla impressora (teclado no painel frontal) é
pressionada ou no menu de alarmes (encoder).

Impressão Instantânea

 Quando a tecla impressora é pressionada por um tempo menor que 3 segundos. A
duração da impressão é de aproximadamente 15 segundos.
Teste: observar a duração da impressão.

Impressão Contínua

Quando a tecla impressora é pressionada por um tempo maior que 3 segundos. A
impressão é contínua, por tempo indeterminado, sendo finalizada somente quando a
impressão for interrompida.
Teste: observar a duração da impressão.

Impressão em Alarme

Esta opção é selecionada no menu de alarmes. Tem as mesmas características do
modo impressão instantânea. Porém seu início é dado a partir da ocorrência de uma
situação de alarme de prioridade média ou alta.
Teste: observar o início e a duração da impressão.

Interromper a impressão

Basta pressionar a tecla impressora durante a impressão. Este procedimento é
igual para qualquer modo de impressão.
Teste: observar a finalização da impressão.

Informações impressas (relatório)

Os dados no relatório de impressão são os mesmo independente do modo de
impressão. O relatório contém as seguintes informações:
• Curva selecionada na primeira área gráfica do display (de cima para baixo);
• Valores numéricos de todos os parâmetros monitorados;
• Data / Hora;
• Velocidade de impressão em mm/s;
• Quando a curva selecionada for a de ECGé impresso a derivação e a amplitude da
onda.

Manual de Serviço – InMax Color 65
Teste: observar a existência e a fidelidade das informações impressas em relação
aos valores mostrados na tela.

Amplitude do sinal

A amplitude do sinal impresso no papel tem uma relação direta com a
sensibilidade do sinal no display. Cada 1mm/mV no display (amplitude do sinal de ECG)
corresponde a 1mm no papel. Este ganho é controlado através do Menu Configuração
Curva de ECG na opção Sensibilidade.
Teste: Com o simulador de ECG injetar um sinal com freqüência de 60 bpm e
amplitude de 1mV. Ver 4.4 Teste e Calibração Placa ECG.
Selecionar a sensibilidade 10mm/mV
Acionar a impressora
Observar a amplitude do sinal impresso, neste caso deve ser de 10mm. Se neste
caso a impressão estiver correta basta realizar o mesmo procedimento para todas as
outras sensibilidades. Caso contrário será necessário calibrar a placa ECG.

Calibração da placa ECG

Com o simulador de ECG injetar um sinal com freqüência de 60 bpm e amplitude
de 1mV. Selecionar ganho 10 ajustar TP1 para obter 1,66Vp em PT1. O sinal deve estar
deslocado +2,5V ( +2,2 a +2,8V). Ver 4.4 Teste e Calibração Placa ECG.
Ajustar VPT1 = 1,66V
Após este procedimento repetir a primeira parte do teste.

Mensagens

O InMax exibe, no display, 3 mensagens diferentes em relação ao funcionamento
da impressora. Estas são apresentadas após algum comando de impressão e possuem a
indicação sonora e visual de alarme de baixa prioridade.

 Sem papel – “InMax – Impressora sem papel” mensagem notificando o
usuário que acabou o papel ou que a impressora está sem papel.
 Porta aberta – “InMax – Porta da impressora aberta” mensagem
notificando o usuário que a porta da impressora esta aberta.
 Imprimindo – “InMax – Imprimindo” mensagem notificando o usuário
que a impressora esta imprimindo.


Observações

Controle interno de temperatura
A impressora possui um sistema de controle interno de temperatura. Com isso ela
se auto desliga quando a temperatura estiver muito elevada.

Falhas
Caso todos os itens descritos acima estejam conforme e a impressão esteja com
algum problema como falhas no traçado, por exemplo. Contate diretamente a Instramed.

Manual de Serviço – InMax Color 66
5 - Comunicação RS-232

Entrar em contato com a Instramed para obter maiores informações sobre
o protocolo serial do InMax.

Manual de Serviço – InMax Color 67
 6 – DESMONTAGEM

ATENÇÃO: Neste capítulo constam orientações para a execução de
atividades que exigem cuidado e atenção com o manejo das partes envolvidas.

 Desmontagem interna

Para desmontar as partes internas do InMax deve-se seguir a ordem listada a
seguir:

 6.1 Remoção da impressora

Obs.: este procedimento é aplicável aos monitores cardíacos que possuem
impressora.

Inicialmente devemos retirar o módulo de impressão pela lateral do gabinete
conforme a seqüência abaixo:

• Abrir a porta da impressora pressionando o botão de abertura.
• Retirar o rolo de papel para impressão.
• Soltar os parafusos de fixação da impressora no suporte de bateria interna
(2 parafusos M3 X 25 cabeça philips).
• Desconectar a impressora da placa PRT. Esta placa encontra-se fixa ao
suporte de bateria interna.
• Puxar a impressora do gabinete.
Ver figuras 40 e 41.


Figura 40 – Impressora Figura 41 – Impressora aberta
Botão de
abertura
da porta
Conector da
impressora
Parafuso
s
i t
Parafusos
internos
de fixação
Porta aberta
sem papel

Manual de Serviço – InMax Color 68

6.2 Remoção do Painel Lateral PI e CO2

Para a remoção do painel traseiro seguir as instruções:
Desencaixar o painel utilizando uma chave de fenda pequena;
Encaixá-la entre o painel e o gabinete;
Fazer movimentos de alavanca até o painel se soltar parcialmente do gabinete;
Puxar com a mão o painel;
Desconectar o cabo e a mangueira do Watertrap;
Desconectar o cabo da PI;

Ver Figuras 42 e 43


Figura 42 – Vista Lateral PI e CO2



Figura 43 – Painel Lateral PI e CO2

Retirar o painel
lateral
Cabo do
watertrap
Mangueira no
watertrap
Cabo da PI

Manual de Serviço – InMax Color 69
6.3 Abertura Gabinete

Para a remoção do painel traseiro seguir as instruções:
Desencaixar o painel tirando os parafusos de fixação listados abaixo e identificados
na foto abaixo:
– 5 parafusos M3 X 8 cabeça panela philips.
– 2 parafusos M4 X 12 cabeça panela philips.

Ver Figura 44



Figura 44 – Gabinete traseiro























Parafu
so M3
Etiqueta com
número de série
ParafuParaf
Parafusos
M3 X 8
ParafusParafusos
M4 X 12
Parafusos
M3 X 8

Manual de Serviço – InMax Color 70
6.4 Remoção da Placa PI_OEM

Desconectar os conectores CN1 e CN2:
Retirar os parafusos de fixação da placa PI_OEM na base de acrílico;
Retirar a placa PI_OEM;
Retirar os parafusos de fixação da placa PI_OEM na base de acrílico
 Ver Figura 45


Figura 45 – Placa PI_OEM










PI_OEM
Parafuso
M3x6 (4x)
Parafuso
M2x4 (4x)
Parafuso
M3x6 (2x)
CN1
CN2

Manual de Serviço – InMax Color 71
6.5 Remoção da Placa CO2_OEM

Desconectar os conectores CN1;
Retirar os espaçadores de fixação da placa CO2_OEM na base;
Retirar a placa CO2_OEM;
 Ver Figura 46


Figura 46 – Placa CO2_OEM







Espaçador
M3x25 (4x)
CO2_OEM
CN1

Manual de Serviço – InMax Color 72
6.6 Remoção Placa NIBP_OEM
Desconectar o CN1 – desconectar Placa NIBP_OEM X Placa CPU;
Desconectar a mangueira do conector de pressão;
Retirar os parafusos de fixação;
Ver Figura 47

Figura 47 – Placa NIBP_OEM















NIBP
Fixar a PANI
Parafuso
M3x8 (4x)
CN1
Conectar
mangueira no
conector de
pressão

Manual de Serviço – InMax Color 73
6.7 Remoção Bateria Interna
Desconectar os terminais da bateria:
– Positivo – Fio Vermelho.
– Negativo – Fio Preto.
Retirar os parafusos de fixação da peça que prende a bateria;
Remover a bateria;
 Ver Figura 48


Figura 48 – Bateria Interna





Fio Vermelho
Conector
Vermelho
Fio Preto
Conector Preto Bateria

Manual de Serviço – InMax Color 74
6.8 Remoção do Suporte de Impressora
Desconectar os terminais da bateria:
– Positivo – Fio Vermelho.
– Negativo – Fio Preto.
Retirar os parafusos de fixação da peça que prende a bateria;
Remover a bateria;
 Ver Figura 49


Figura 49 – Suporte de Impressora
Parafuso
M3x6

Manual de Serviço – InMax Color 75
6.9 Remoção Placa ECG
Desconectar cabo CABLCD X ECG
Desconectar: CN2 (placa ECG) com CN11(placa CPU) . Obs.: são conectores que
são ligados diretamente um no outro.
 Desconectar: CN1 – conector de ECG.
 CN4 – conector do display.
Retirar os parafusos de fixação
Ver Figura 50

Figura 50 – Placa ECG




CN11
Parafuso
s de
fixação
Cabo
Conexão
CABLCD
x ECG

Manual de Serviço – InMax Color 76
6.10 Remoção Placa TEMP

Retirar o parafuso de fixação:

Desconectar: CM1 (placa TEMP) com CN3 (placa ECG) . Obs.: são conectores que
são ligados diretamente um no outro.
Ver Figura 51

Figura 51 – Placa TEMP

























CN3
Espaçador
10mm
Placa
ECG
Placa TEMP *
* Só para
Monitor com
Temperatura

Manual de Serviço – InMax Color 77
6.11 Remoção Placa CPU
Desconectar os conectores abaixo:
– CN5 – conector do encoder.
– CN4 – conector do teclado.
ATENÇÃO: antes de retirar o CN4 deve-se soltar os conectores CM3 e CM4 da
placa FCH. Assim como quando o CN4 for reconectado, deve ser antes da
ligação dos conectores CM3 e CM4 da placa FCH.
– CN8 – conector da placa dos Leds.
– CN2 e CN1 – conectores da placa FCH.
– CN6 – conector RS232 e Console
– CN12 – conector SpO2.Retirar os parafusos de.
 Ver Figura 52.
Figura 52 – Placa CPU

Placa
SpO2
Placa
CPU
CN8
CN4
CN5
CN1 e
2
CN2 e
1 CN6
Parafuso
s de
fixação
CN12

Manual de Serviço – InMax Color 78
6.12 Remoção Placa BCI_OEM
Retirar os parafusos os parafusos de fixação:
Desconectar: CN1 e CN2 (placa BCI_OEM) com CN10 e CN13 (placa CPU) .
Obs.: são conectores que são ligados diretamente um no outro.
 Ver Figura 53


 Figura 53 – Placa BCI_OEM
Placa
BCI_OEM
Placa
CPU
Espaçadores
13mm

Manual de Serviço – InMax Color 79
6.13 Remoção Placa FCH
Desconectar os conectores abaixo:
– CM1 – conector bateria externa.
– CM2 – conector de entrada de rede.
– CM5 – conector bateria interna.
Retirar os parafusos de fixação (4 parafusos M3X8 cabeça philips.)
Ver Figura 54


Figura 54 – Placa FCH



Placa
FCH Parafusos de fixação
CM5
CM1
CM2
CN4
CN3
Cabo Conector
RS232 e Console

Manual de Serviço – InMax Color 80
6.14 Remoção Painel Frontal

Retirar os parafusos de fixação;
Após, retirar (desencaixar) o painel frontal da parte frontal chassi metálico.

Ver Figura 55


Figura 55 – Painel Frontal


















 Parafusos de
fixação

Manual de Serviço – InMax Color 81
6.15 Remoção Display LCD

Retirar os parafusos de fixação do Display, na parte frontal do chassi metálico;
Desconectar os conectores do Backlite (placa inversora)
Após, retirar (desencaixar) o display LCD da parte frontal chassi metálico.
 Ver Figura 56

Figura 56 – Display LCD


Inversor
 Parafusos de fixação
usar espaçadores de
nylon entre o display e
o chassi
Display
LCD Color
Espaçador sextavado
Backlite
Backlite

Manual de Serviço – InMax Color 82
6.16 Remoção Placa LED e Lente LED
Retirar a placa LED removendo os parafusos de fixação;
 Após, retirar a lente protetora dos leds através de uma pequena força no sentido
de fora pra dentro do aparelho (pressionar com os dedos com cuidado!!)
Ver Figuras 57 e 58

Figura 57 – Placa LED







Figura 58 – Lente LED





Placa
dos Leds
Lente
dos Leds
Adesivo
Teclado
Adesivo
Marca e
Modelo

Manual de Serviço – InMax Color 83
7 – ESPECIFICAÇÕES TÉCNICAS

123 51
Geral:
Tamanho: 231 x 295 x 190 mm
Peso: 4,2 Kg excluindo acessórios
Tela:
 Resolução: 640 X 480 pixels
Tipo: TFT-LCD (Thin Film Transistor Liquid Crystal Display)
Backlit: CCFL (2-tubes, edge-light, replaceable)
Tamanho: 170.9(H) X 128.2 (V)mm
Diagonal: 8,4"
Traçados: até 6 traçados simultâneos (máximo)
Classe de Proteção: Classe I, Conforme NBR IEC601-1
Tipo: CF, Conforme NBR IEC601-1

Elétrico:
Bateria Interna: Chumbo-ácido Selada, 2.2 Ampères/hora
Duração: 2 horas (bateria com carga plena), sem impressora
AC: 85 a 265 VAC, 50/60 HZ
DC externo: 10 a 16 VDC

Ambiental:
Temperatura:
Operacional: 0 a 50 ºC
Armazenamento: 0 a 70 ºC
Umidade:
Operacional: 10 a 95% RH, sem condensação
Armazenamento: 10 a 100% RH, sem condensação
Compatibilidade Eletromagnética:
Irradiada e conduzida, CISPR11

Manual de Serviço – InMax Color 84
ECG:
Faixa: 15 a 250 BPM
Precisão: +/- 1 BPM de 30 a 250 BPM
Sensibilidade: 5, 10, 15, 20, 30 e 40 mm/mV
Cabo de ECG: 3 ou 5 vias
Filtro: 35 Hz e 60 Hz
Derivações: DI, DII, DIII, aVL, aVR, aVF e V
Detecção de marcapasso: Rejeita o pulso de marcapasso para contagem dupla
Eletrodo Desligado Identificado e mostrado com alarme de baixo nível
Descarga de desfibrilador: <5 segundos conforme IEC 601-2-27
Varredura: 12.5, 25 e 50 mm/s

Respiração:
Técnica: Impedância Transtoráxica
Faixa: 3 a 150 resp/min
Precisão: +/- 3 resp/min
Sensibilidade: 1, 2, 3, 4, 5 e 6 X
Eletrodos: RA – LA
Varredura 6.25, 12.5 e 25 mm/s

PANI - Pressão Arterial Não Invasiva:
Técnica: Oscilométrica
Faixa Adulto:
Sistólica 30 a 255 mmHg
Média 20 a 235 mmHg
Diastólica 15 a 110 mmHg
Pulso 40 a 240 BPM
Faixa Neonatal:
Sistólica 30 a 135 mmHg
Média 20 a 125 mmHg
Diastólica 15 a 110 mmHg
Pulso 40 a 240 BPM
Limite de sobre pressão por software:
Adulto 290 mmHg máx
Neonatal 145 mmHg máx

Manual de Serviço – InMax Color 85
Limite de sobre pressão por hardware:
Adulto 300 mmHg
Neonatal 150 mmHg
 Resolução: 1 mmHg
Modo Manual: Uma medicação
Modo Automático: 1, 2, 3, 4, 5, 10, 15, 30, 60 e 90 minutos de intervalo
Modo STAT: máximo de medidas consecutivas em 5 minutos


SpO2:
Faixa SpO2: 0 a 100 %
Faixa Pulso: 30 a 250 BPM
Precisão Spo2: +/- 2 % de 70 a 100% ; +/- 3 % de 50 a 69%
Precisão Pulso: +/- 2 BPM
 Varredura: 12.5, 25 e 50 mm/s

Temperatura:
Técnica: Termistor (série YSI 400)
Faixa : 15 a 45 ºC (59 a 113 ºF)
Resolução: +/- 0,1 ºC

PI - Pressão Invasiva:
Filtro: 50 e 60 HZ
Intervalo de medidas: - 99mmHg a 310 mmHg
Intervalo de zeramento: +/- 70mmHg
Precisão: +/- 1%, +/-1 digito, o que for maior.
Transdutor: 5μV/V/mmHg, descartável ou reutilizável

EtCO2 - Capnografia:
Intervalo de medida C02: 0 – 99 mmHg
Precisão:
+/- 3mmHg de 0 – 40mmHg
+/- 8% de 41 – 76mmHg
+/- 10% de 77 – 99mmHg
Calibração: dois pontos

Manual de Serviço – InMax Color 86
Inicio:
- 10 segundos pra iniciar a Curva de Co2
- Menos de 3 minutos para funcionamento completo
Compensação: BTPS, N2O, O2

Tendência:
Formato: Gráfica e Tabular
Memória: 72 horas não volátil
Intervalo de dados: 25 segundos
Formato Gráfico: Um gráfico por sinal vital

Impressora:
Tipo: Térmica
Peso: 0,4 Kg
Largura do papel: 50 mm
54123 53

Manual de Serviço – InMax Color 87

8 – Diagrama em blocos

A seguir temos os seguintes diagramas em blocos:

>> InMax

>> Placa CPU

>> Placa ECG

>> Placa FCH

1.0
INSTRAMED - INDUSTRIA MEDICO HOSPITALAR LTDA.
A2
1 1Tuesday , May 30, 2006
DIAGRAMA EM BLOCOS DO MONITOR CARDÍACO MULTIPARÂMETRO INMAX
DIAGRAMA EM BLOCOS_M31.DSN
Title
Size Document Number Rev
Date: Sheet of
-5V_ANA
+5V
+5V
+5V_ANA
+5V
+5V
+12V
+5V_DIG
+12V+12V+5V
+12V
Neutro
RXrs
RXox
SCL
DESFD
CPU_2
MCLR
EN
C
B
+VI
RESox
SDA
DESFA
CTSrs
GND_BAT
TxProg
PROG
Fase
CH_1
EN
C
TXrs
ENFS
U20_Pin28
U20_Pin27
TXox
-VI
CH_2
CPU_1
CGB_OFF
SOUT
SIN
SIN
RDY
SOUTEN
RDY
SOUTEN
SOUT
EN
C
A
SINEN
RES
RES
PPR
PPR
RXprog
TM2
TM1
TM1
RA
LA
TM2
LL
C
RL
KB
1
KB
0
KB
4
C
H
_1
LE
D
_B
A
T
C
H
_2
KB
3
LE
D
_R
ED
E
L2
KB
2
L3
C1
Yellow
Black
Orange
Orange
Shield
White
Red
Black
Green Yellow
White
Red
Green
Shield
V_BAT
EXT_/INT
ENF1
PR1
SINEN
RTSrs
Gnd
ENFE
L1
C2
SW4
Congela
CN2 Header 5X2
12345678910
CN1 AMP SCA
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38
39 40
PI Canal 2
1
2
3
4
5
6
PI Canal 1
1
2
3
4
5
6
Conector Sensor SpO2
FEMÊA
5
9
4
8
3
7
2
6
1
Back Light
1 2
Back Light
1 2
CN1
JST S7B-XH-A
1
2
CM1
1
2
1
2
3
4
5
6
7
8
CN8 JST 2
1
2
J1
Header 7X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CN9
JST 6
1
2
3
4
5
6
Fusível DC Interno
5A
Fusível DC Externo
5A
RS - 232
FEMÊA
5
9
4
8
3
7
2
6
1
12V
Bateria Interna
12345678910111213141516171819202122232425262728293031
12345678910111213141516171819202122232425262728293031
CN12
JST 7
1
2
3
4
5
6
7
CN5 AMP 6
1 2 3 4 5 6
SW5
Imprimi
SW3
Alarme
SW2
NIBP
SW6
Volume
CN7
Header 5X2
1
2
3
4
5
6
7
8
9
10
CN4
JST10
1 2 3 4 5 6 7 8 9 10
Alto - Falante
CN13
Header 5X2
1
2
3
4
5
6
7
8
9
10
CN3 JST 2
1
2
1
21
2
CM3
Temp
1
2
3
4
5
6
7
8
9
10
CN1
1
2
3
4
5
6
7
8
9
10
CM1
Temp
1
2
3
4
5
6
7
8
9
10
CM1
JST
1
2
3
4
5
6
7
8
CN9
JST 6
1
2
3
4
5
6
CN1
AMP 6
1 2 3 4 5 6
CM3 1
2
3
4
5
6
7
8
Back Light
1 2
SW1
On/Off
Console
FEMÊA
5
9
4
8
3
7
2
6
1
1 2
CN1JST 8
1
2
3
4
5
6
7
8
CN3
JST 2
1
2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
CM4 1
2
3
4
5
6
7
8
D2
LED
D1
LED
CM2
1
2
3
J12
CON28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
J12
CON28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
CN10
Header 7X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CN12
JST 7
1 2 3 4 5 6 7
CM6
1
2
3
4
5
1 2 3 4
1
2
3
4
1 2 3 4
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
CM5
1
2
J2
Header 5X2
1
2
3
4
5
6
7
8
9
10
CN2
JST 6
1
2
3
4
5
6
CN612
3
4
5
6
7
8
9
10
11
12
13
14
15
16
10 - 16V
DC Exerno
Led Alarme
Placa ECG
Sensor BCI
S 2B-XH-A
S 2B-XH-A
Alto-falante
Programação
Sincronismo
Saída 1V/mV
Chamada
Enfermeira
Placa
LedAlm
Encoder Digital
Interface NIBP
S 8B-XH-A
Interface BCI
Teclado
S 6B-XH-A
Fonte 12V
Fonte (sinal)
Placa de Oximetria
BCI - Isolada
Saída RS232
Impressora
Placa NIBP-OEM
Mind Ray
Header 5X2
S 6B-XH-A
AMP 640457-6
ECG/LCD
Teclado
Impressora
Térmica
GSI Lumonics
XE - 50
Ligada
diretamente pelo
conector CN1
Encoder
Digital
Painel
Motor
Conector de
NIPB Painel
Manguito
Conector
Cabo de
ECG
Painel
Conector
Sensor de
Temperatura
Painel
Led Alarme
INVERSOR
LXM1623-12-41
INVERSOR
AC7-12-1469
S 2B-XH-A
Teclado Painel
Placa PRT
Placa ECG
e Respiração
Placa
Temperatura
Placa Fonte
787.317-1
Fusível de 3A
85 ~ 250Vac
50 / 60Hz
20VA
S 8B-XH-A
S 8B-XH-A
DB - 09
DB - 09
Macho
Header 5X2
Femêa
Header 5X2
Macho
Conector para atualizar
software ECG
Header 5X1
Macho
CPU / LCD 640 X 480
Header 8X2 Macho
S 6B-XH-A
Macho
Placa
CABLCD
Femêa
Macho
Macho
Macho
Femêa
Femêa
Header 14 X 2
90GR Femêa
Conector para Flat
FC-10
Macho
Macho
Macho
Macho
Macho
Macho
Macho
Macho
Macho
JST8
JST 8
Molex 3
Pinos
Macho
Macho
Macho
Molex
2 Pinos
Molex
2 Pinos
Macho
Flat 10 Vias
Macho
Macho
Sensor de
Dedo
S 8B-XH-A
Inversor IVFL05
Vin 5 - 12Vdc
Vout 250Vac Header
10 X 2
90GR
Macho
Painel
Sensor de
Dedo
S 7B-XH-A
Femêa
Interface entre
CPU e
Impressora
Placa
CPU
Macho
Teclado
Conector para Flat
FC-10
JST 4
Interface
Capnografia
S 4B-XH-A
JST 4
Interface
IBP
S 4B-XH-A
CN16CN15
Placa IBP-OEM
Med Lab
Placa
Capnografia-OEM
Welch Allyn
Water Trap
Receiver
Display - TFT
640 X 480
LCD
T-51638D084-FW-A-AA
DLCD0
DLCD1
DLCD2
DLCD3
DLCD4
DLCD5
DLCD6
DLCD7
DLCD8
DLCD9
DLCD10
DLCD11
DLCD12
DLCD13
DLCD14
DLCD15
DRDY
FPFRAME
FPLINE
FPSHIPT
VBIAS
TXecg
RXecg
3.3V/5V
12V
GND
12V
GND
GN
D_
PO
WE
R
FP
SH
IF
T
FP
FR
AM
E
GN
D_
PO
WE
R NC
DL
CD
10
DL
CD
9
DL
CD
2
DL
CD
10
DL
CD
0
GN
D_
PO
WE
R
DL
CD
11
DL
CD
12
DL
CD
13
DL
CD
5
DL
CD
4
DL
CD
3
GN
D_
PO
WE
R NC
DL
CD
15
DL
CD
14
DL
CD
8
DL
CD
7
DL
CD
6
GN
D_
PO
WE
R
DR
DY
3.
3V
3.
3V NC
DLCD0
DLCD1
DLCD2
DLCD3
DLCD4
DLCD5
DLCD6
DLCD7
DLCD8
DLCD9
DLCD10
DLCD11
DLCD12
DLCD14
DLCD15
DRDY
FPFRAME
FPLINE
FPSHIPT
VBIAS
TXecg
RXecg
DLCD13
3.3V/5V
12V
12V
GND
GND
FP
LI
NE
FP
FR
AM
E
GN
D_
PO
WE
R
RE
D
DL
CD
10
DL
CD
9
DL
CD
2
DL
CD
1
DL
CD
0
GN
D_
PO
WE
R
DL
CD
13
DL
CD
12
DL
CD
11
DL
CD
5
DL
CD
4
DL
CD
3
GN
D_
PO
WE
R
BL
UE
DL
DC
15
DL
DC
14
DL
DC
8
DL
DC
7
DL
DC
6
GN
D_
PO
WE
R
DR
DY
3.
3V
3.
3V
NC
GN
D_
PO
WE
R
FP
LI
NE
FP
SH
IF
T
GN
D_
PO
WE
R
CN2
HEADER 15X2
CN1
HIROSE
Back
Light














Manual de Serviço – InMax Color 89
Diagrama em Blocos Placa CPU 1.0
Monitor Multiparâmetro InMax - Instramed
A3
1 1Tuesday , May 30, 2006
Title
Size Document Number Rev
Date: Sheet of
Placa ECG
Fonte
5V
Relógio
PCF8563
 (U21)
Fonte
3.3V
Fontes Isoladas
+5VDIG, -5VDIG,
+5VANA
Circuito de
Isolação BCI
(optos)
BCI_OEM
Inversor INV1
Circuito Volume Pot
Digital (U9) e
Amplificador
Auto-Falante
(U12A)
Monitor de
Tensão
(reset)
(U29)
Memória
Flash (U7)
(Bitmaps)
Interface
Encoder
(U28)
CN5
DB09
RS232
Display de
Cristal
Líquido -
LCD
PROCESSADOR (U1)
Memóra
24LC515
(U18)
(Curva de
Tendência)
Memóra
24LC515
(U20)
(Curva de
Tendência)
CN6
CN7
CN10
CN11
CN1
CN2
CN3
CN4
CN9
DB09
Console
NIBP_OEM
Encoder
I2C
SDA / SCL
Placa FCH
Sensor
SpO2CN12CN13
Impressora
Placa
LEDALM
Teclado
Porta Serial
(U19)
RS232 (U22)
Controlador
LCD (U5)
Alto - Falante
Drive leds
alarme
CN8
Tx2 / Rx2
Tx1 / Rx1
LED_ALM RESET / RESETN D[15:0]
A[19:0]
D[15:0]
A[19:0]
D[15:0]
A[19:0]
DLCD[7:0]
ENC
EDR
EMG
Porta Serial
(U15)
D[15:0]
A[19:0]
PI_OEM
CN15
Circuito de
Isolação
WelchAllyn
(optos) Water
Trap
Receiver
CN16
TxCap/RxCap
Tx0/Rx0
Water
Trap



Manual de Serviço – InMax Color 90


Diagrama em Blocos Placa ECG 1.0
Monitor Multiparâmetro InMax - Instramed
A3
1 1Friday, July 02, 2004
Title
Size Document Number Rev
Date: Sheet of
Fonte Isolada
(Alimentação
única da placa
ECG)
Etapa de
amplificação e
filtragem do
sinal de ECG
Placa
Temp
Opto -
Comunicação
serial com a
placa CPU
(U21)
Opto -
Comunicação
serial com a
placa CPU
(U17)
Conector de ECG
Sensor de
TemperaturaCM3
CM4
CM5
Placa
CPU
Display de
Cristal Líquido -
LCD
CM2
SDA / SCL
Tx Rx
CM1
Detector de
Eletrodo
Solto
Detector de
Marcapasso
DET_MP
EL1 / EL2CPU PIC18F252
(U20)
ECG
RESP
Etapa de
amplificação e
filtragem do
sinal de RESP


Manual de Serviço – InMax Color 91


 Diagrama em Blocos Placa FCH 1.0
Monitor Multiparâmetro InMax - Instramed
A3
1 1Friday, July 02, 2004
Title
Size Document Number Rev
Date: Sheet of
Filtro DC
Externo
Filtro de
Rede
Fonte
Chaveada
AC/DC (U1,
U2, U3)
C
M
1
Fonte
Chaveada
DC/DC
(U4, Q3)
C
M
2
C
M
3
C
M
4
C
M
5
Circuito
Liga/Desliga
Monitor
(Q1,Q2,K3)
Comutação
AC Externo /
DC Externo
(K1)
Bateria
Interna
Controle
Saída
12V
Comutação de
Alimentação
Externa / Interna
(K2, D6, D8)
Carregador
de Bateria
Chaveado
(U5,U6)


	PANI
	Av. Protásio Alves, 3371
	SUMÁRIO
	Introdução
	08
	Descrição
	08
	Opcionais
	08
	Normas Técnicas
	09
	1 – INFORMAÇÕES GERAIS
	10
	1.1 Alimentação
	10
	1.2 Aquisição dos Sinais
	10
	1.3 Processamento
	10
	1.4 Interface
	11
	1.5 Saídas
	11
	2 – QUALIFICAÇÃO PARA ASSISTÊNCIA TÉCNICA
	13
	2.1 Sugestões de simuladores
	14
	3 – DESCRIÇÕES DOS CIRCUITOS
	15
	3.1 Placa CPU
	15
	3.1.10 Microprocessador H8S-2148AF
	15
	3.1.20 Controlador do LCD
	17
	3.1.30 Memória 49F1024
	18
	3.1.40 Memória 24LC515
	19
	3.1.50 Relógio PCF8563
	19
	3.1.60 Interface e-jog PIC12F629
	20
	3.1.70 Controle do Volume DS1803 e Amplificador LM258
	21
	3.1.80 Fonte Isolada TLM598, 78L05 e 79L05
	21
	3.1.90fFonte 5V LM2575S
	22
	3.1.10 Fonte 3.3V LM1117
	23
	3.1.11 Reset MAX811
	23
	3.1.12 Alimentação Backlite INV LXM1623-12-41 INV AC7-12-1469
	23
	3.1.13 Teclado
	24
	3.1.14 Comunicação serial
	25
	3.2 Placa ECG
	27
	3.2.10 Aquisição do sinal de ECG
	27
	3.2.2 0Derivações
	28
	3.2.30 Filtro AC e Etapa de Ganho
	29
	3.2.40 Seleção do Filtro
	29
	3.2.50 Filtro de 60 Hz
	30
	3.2.60 Filtro de 35Hz (tremor muscular)
	30
	3.2.70 Último estágio de ganho
	31
	3.2.80 Amplitude do sinal de ECG
	31
	3.2.90 Etapa de amplificação e filtragem do sinal do RESP
	32
	3.2.10 Microprocessador PIC18F252
	33
	3.2.11 Opto comunicação serial com a placa CPU
	34
	3.2.12 Fonte Isolada
	34
	3.2.13 Detector de Marcapasso
	35
	3.2.14 Detector de Eletrodo Solto
	35
	3.3 Placa FCH
	37
	3.3.10 Filtro de Rede
	37
	3.3.20 Fonte Chaveada AC/DC
	37
	3.3.30 Filtro entrada DC ext e Circuito comutação AC EXT / DC EXT
	39
	3.3.40 Circuito alimentação externa / bateria interna
	39
	3.3.50 Circuito liga / desliga
	40
	3.3.60 Fonte Chaveada DC / DC
	41
	3.3.70 Carregador de Bateria
	42
	3.4 Placa TEMP
	43
	3.5 Placa NIBP_OEM
	44
	3.6 Placa BCI_OEM
	45
	3.7 Placa PI_OEM
	46
	3.8 Placa CO2_OEM
	47
	4 – TESTE E CALIBRAÇÃO
	48
	4.1 Primeiros passos
	48
	4.2 Teste e Calibração Placa FCH
	48
	4.3 Teste e Calibração Placa CPU
	49
	4.3.10 Gravação do software
	51
	4.4 Teste e Calibração Placa ECG
	53
	4.5 Teste e Calibração Placa TEMP
	55
	4.6 Teste e Calibração Placa LED
	56
	4.7 Teste e Calibração do módulo de PI
	57
	4.8 Testee Calibração do módulo de CO2
	58
	4.9 Teste geral InMax
	59
	4.10 Teste Impressora
	64
	5 – COMUNICAÇÃO RS-232 / PROTOCOLO INMAX – PC
	66
	6 – DESMONTAGEM
	67
	6.10 Remoção Impressora
	67
	6.20 Remoção Painel Lateral PI e CO2
	68
	6.30 Abertura Gabinete
	69
	6.40 Remoção Placa PI_OEM
	70
	6.50 Remoção Placa CO2_OEM
	71
	6.60 Remoção Placa NIBP_OEM
	72
	6.70 Remoção Bateria Interna
	73
	6.80 Remoção Suporte de Impressora
	74
	6.90 Remoção Placa ECG
	75
	6.100 Remoção Placa TEMP
	76
	6.110 Remoção Placa CPU
	77
	6.120 Remoção Placa BCI_OEM
	78
	6.130 Remoção Placa FCH
	79
	6.14 Remoção Painel Frontal
	80
	6.15 Remoção Display LCD
	81
	6.16 Remoção Placa LED e Lente LED
	82
	7 – ESPECIFICAÇÕES TÉCNICAS
	83
	8 – ESQUEMAS ELÉTRICOS
	87


	 Lista de Tabelas
	Tabela 01 – InMax Opcionais
	08
	Tabela 03 – Simuladores dos Parâmetros
	14
	Tabela 04 – Pontos de Teste Placa CPU
	15
	Tabela 05 – Derivações
	28
	Tabela 06 – Jumper 1
	49
	Tabela 07 – Jumpers 2 e 3
	50
	Tabela 08 – Jumper 6
	50
	Tabela 09 – Pontos de Teste Placa ECG
	54
	Tabela 10 – BPM
	61
	Tabela 11 – Saída ECG Analógica
	62
	Tabela 12 – SpO2 e Pulso
	62
	Tabela 13 – PANI
	63
	Tabela 14 – Temperatura
	63
	 Lista de Figuras
	Figura 01 – H8S-2145BF
	17
	Figura 02 – S1D13506
	18
	Figura 03 –024LC515
	19
	Figura 04 –0PCF8563
	20
	Figura 05 –0PIC12F629
	20
	Figura 06 –0DS1803
	21
	Figura 07 –0LM258
	21
	Figura 08 – LM3524, 78L05 e 79L05
	22
	Figura 09 – LM2575S
	22
	Figura 10 – LM1117
	23
	Figura 11 – MAX811
	23
	Figura 12 – INV LXM1623-12-41 INV AC7-12-1469
	24
	Figura 13 – Teclado
	24
	Figura 14 – Aquisição do sinal de ECG
	27
	Figura 15 – Derivações
	28
	Figura 16 – Filtro AC Etapa de Ganho
	29
	Figura 17 – Seleção do Filtro
	29
	Figura 18 – Filtro de 60Hz
	30
	Figura 19 – Filtro de 35Hz
	30
	Figura 20 – Ultimo estágio de ganho
	31
	Figura 21 – Amplitude do sinal de ECG
	31
	Figura 22 – Etapa de amplificação e filtragem do sinal de RESP
	32
	Figura 23 – PIC18F252
	33
	Figura 24 – PC900V
	34
	Figura 25 – LM3524, LM78L05, LM317L e LM337L
	34
	Figura 26 – Detector de Marcapasso
	35
	Figura 27 – Detector de Eletrodo Solto
	36
	Figura 28 – Filtro de Rede
	37
	Figura 29 – Fonte Chaveada AC/DC
	38
	Figura 30 – Filtro entrada DC EXT e Circuito de comutação AC EXT / DC EXT
	39
	Figura 31 – Circuito de comutação de alimentação externa / Bateria interna
	40
	Figura 32 – Circuito de liga / desliga monitor
	40
	Figura 33 – Fonte Chaveada DC / DC
	41
	Figura 34 – Carregador de bateria
	42
	Figura 35 – Placa TEMP
	43
	Figura 36 – Tela Configuração
	52
	Figura 37 – Tela gravar firmware
	52
	Figura 38 – Oscilador ECG
	53
	Figura 39 – Oscilador RESP
	54
	Figura 40 – Impressora
	67
	Figura 41 – Impressora Aberta
	67
	Figura 42 – Vista Lateral PI e CO2
	68
	Figura 43 – Painel Lateral PI e CO2
	68
	Figura 44 – Gabinete Traseiro
	69
	Figura 45 – Placa PI_OEM
	70
	Figura 46 – Placa CO2_OEM
	71
	Figura 47 – Placa NIBP_OEM
	72
	Figura 48 – Bateria Interna
	73
	Figura 49 – Suporte de Impressora
	74
	Figura 50 – Placa ECG
	75
	Figura 51 – Placa TEMP
	76
	Figura 52 – Placa CPU
	77
	Figura 53 – Placa BCI_OEM
	78
	Figura 54 – Placa FCH
	79
	Figura 55 – Painel Frontal
	80
	Figura 56 – Display LCD
	81
	Figura 57 – Placa LED
	82
	Figura 58 – Lente LED
	82
	Descrição
	O InMax é um Monitor de Sinais Vitais configurável produzido pela INSTRAMED Ind. Médico Hospitalar destinado a monitorização dos sinais vitais de pacientes adultos, pediátricos e neonatais. Os parâmetros monitorados pelos monitores da série InMax são:
	 Temperatura
	Parâmetros Padrões
	Parâmetros Opcionais
	ECG
	PANI
	RESP
	SpO2
	PI
	EtCO2
	TEMP
	Impressora Térmica
	No InMax existem diferentes níveis de tensão. A regulagem principal (12VDC) e o gerenciamento das fontes de alimentação (Rede / Bateria / DC externa) é feito na placa FCH. Essa aceita uma entrada AC externa de 85V a 265V ou uma DC, que pode ser interna (bateria) ou externa, na faixa de 10V a 16V.
	Quando alimentada por fontes externas e se temos uma bateria interna conectada, a FCH avalia qual é a melhor fonte entre as 3 e carrega a bateria interna. Na saída temos um sinal contínuo de 12VDC com corrente máxima de 3A, totalizando 36W de potência. Este sinal DC é distribuído para todas as outras placas que compõem o aparelho.
	Na placa CPU são regulados diversos níveis de tensão: um regulador chaveado que rebaixa os 12V DC para 5V DC; um regulador linear que rebaixa os 5V DC para 3,3VDC; uma fonte isolada que gera dois sinais DC simétricos de 5V (+5V e –5V) e uma outra saída também de +5VDC diferente do +5V anterior, mas em relação ao mesmo terra dos simétricos, ou seja, temos 3 sinais isolados do resto do circuito.
	Na placa ECG temos outra fonte isolada idêntica a mencionada na placa CPU, porém esta gera sinais simétricos de 7,5VDC (+7,5V e –7,5V), sendo tensões referenciados a um terra diferente do terra geral do aparelho.
	Ver esquema elétrico Placa CPU.

	Tabela 2 – Pinagem RS232 e Console
	CN6 CPU
	 2 – Qualificação para Assistência Técnica
	Descrição
	Interrupção do relógio










	3.2.2 Derivações

	DII
	AVR

	 3.2.7 Último estágio de ganho
	Figura 20 – Último estágio de ganho
	Figura 21 – Amplitude do sinal de ECG
	3.3.1 Filtro de Rede


	3.3.2 Fonte Chaveada AC/DC
	 3.3.3 Filtro da entrada DC externa e circuito de comutação AC EXT/DC EXT
	A seguir temos a Figura 30, onde é ilustrado os componentes do circuito Filtro da entrada DC externa e circuito de comutação AC EXT/DC EXT.
	Figura 30 – Filtro da entrada DC externa e circuito de comutação
	AC EXT/DC EXT

	3.3.4 Circuito de comutação de alimentação externa / bateria interna
	A seguir temos a Figura 31, onde é ilustrado os componentes do circuito de comutação de alimentação externa / bateria interna












	3.3.5 Circuito de liga/desliga monitor
	A seguir temos a Figura 32, onde é ilustrado os componentes do circuito de liga/desliga monitor.

	 3.3.6 Fonte Chaveada DC/DC
	A seguir temos a Figura 33, onde é ilustrado os componentes do circuito da Fonte Chaveada DC/DC.






	 3.3.7 Carregador de bateria
	A seguir temos a Figura 34, onde é ilustrado os componentes do circuito do Carregador de bateria.
	A seguir temos a Figura 35, onde é ilustrado os componentes do circuito da placa TEMP.
	Figura 35 – Placa TEMP
	Princípio Físico Utilizado

	Princípio Físico Utilizado
	Princípio Físico Utilizado
	Equipamentos utilizados
	Procedimentos Iniciais
	Verificação da tensão fornecida pela fonte AC/DC, sem carga conectada em CM3
	Verificação da tensão fornecida pela fonte DC/DC, sem carga conectada em CM3
	Verificação da tensão de flutuação do carregador de bateria
	Verificação da corrente de carga do carregador de bateria
	Procedimentos Finais
	Neonatal
	JUMPERS
	1 – 2



	Tabela 9 – Pontos de teste da placa ECG
	Sinal de ECG que vai para o AD
	 4.9 Teste geral InMax
	 Ajuste Volume Bip: ao apertar esta tecla basta girar o e-jog para variar o Volume do bip. Obs.: nesta função não aparece a tela indicativa do nível de volume.
	 6 – DESMONTAGEM
	 6.1 Remoção da impressora

	Ver Figuras 42 e 43
	Ver Figura 44
	Respiração:
	PANI - Pressão Arterial Não Invasiva:
