Situação Prática
Projeto - Morsa de Bancada
A empresa metalúrgica XYZZ Ltda, recebeu de um de seus clientes a solicitação para
projetar e produzir um modelo de morsa de bancada para ser utilizada nas suas
oficinas de ferramentaria. Após algumas reuniões entre os projetistas foi elaborado
um esboço do projeto para aprovação do cliente. Você como desenhista da equipe
ficou responsável em reproduzir o modelo no software AutoCAD para fabricação e
compra das peças.

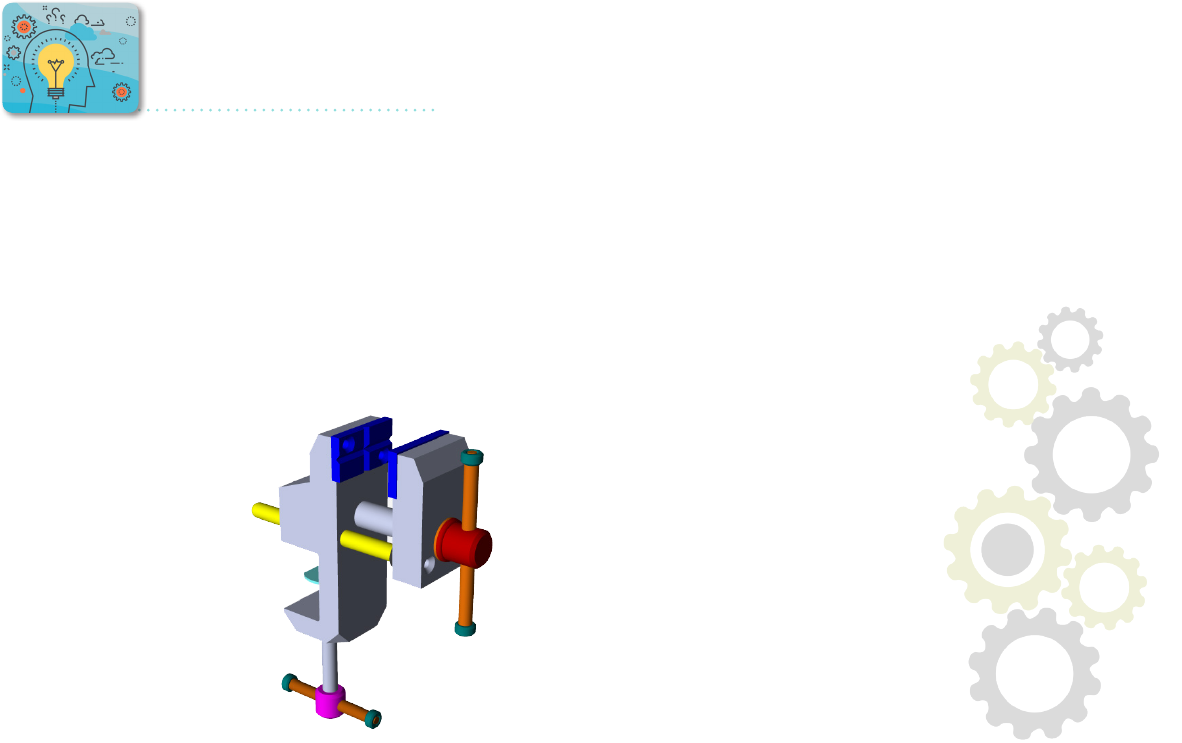

Veja a ilustração da situação prática:
2/2

Assista agora a vídeo aula 1 sobre Situação Prática –Morsa de Bancada.
Para solucionar esta situação prática, você deve desenvolver um projeto com os
desenhos de todas as peças e um desenho de montagem em corte, criando um layout
para a folha com legenda contendo as informações básicas e realizar a plotagem para
arquivo PDF.
Mas para isso, veja quais conceitos e habilidades você deve adquirir.
