12/06/2023, 19:24 EPS
https://simulado.estacio.br/alunos/ 1/5
Disciplina: SISTEMAS PREDIAIS  AV
Aluno: JADNILTON FONSECA DA SILVA 202001014772
Professor: LUIZ GIL SOLON GUIMARAES

Turma: 9004
EEX0161_AV_202001014772 (AG)   18/05/2023 19:14:23 (F)
Avaliação: 8,00 pts Nota SIA: 10,00 pts

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 1. Ref.: 3989620 Pontos: 0,00  / 1,00

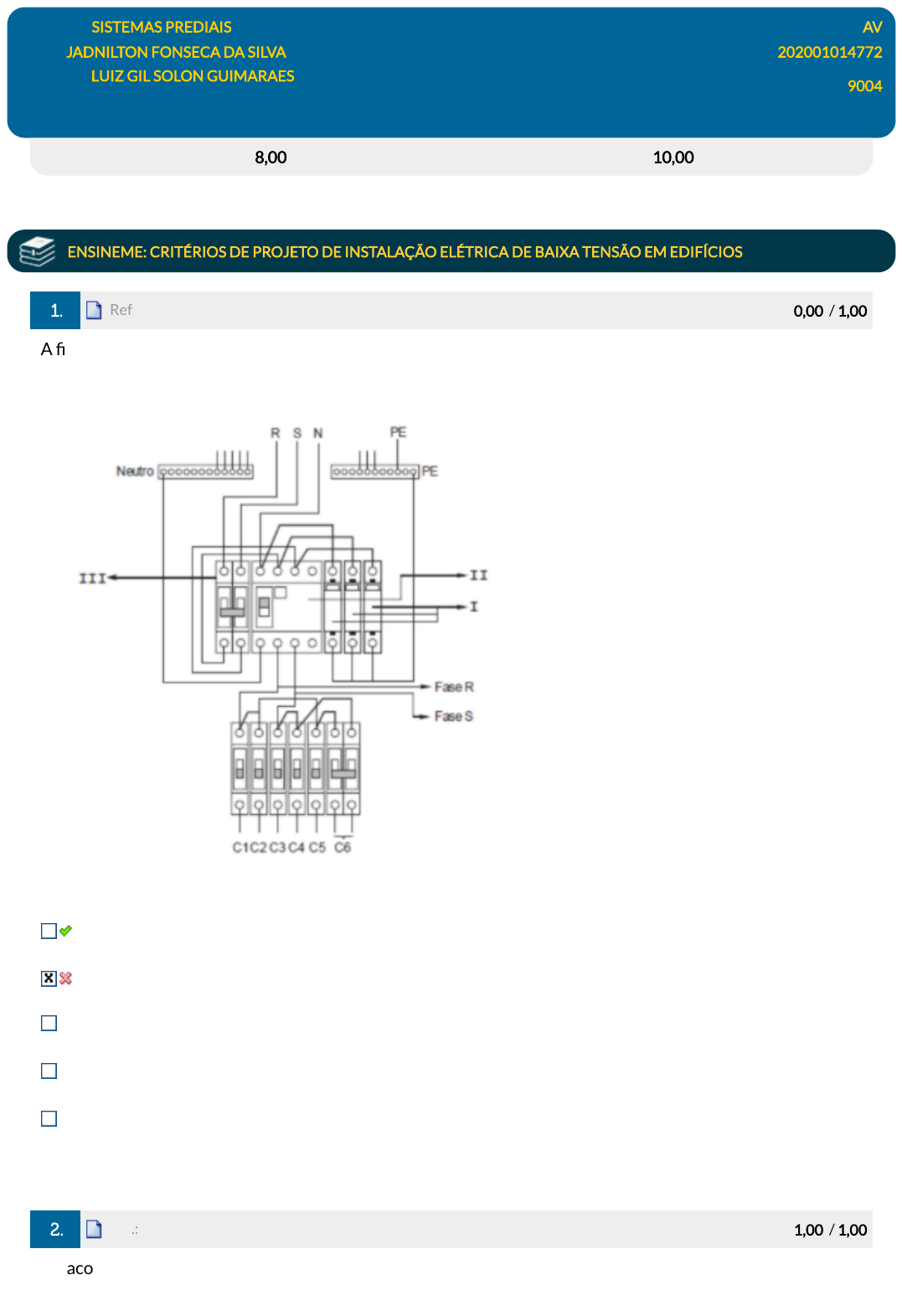

A �gura abaixo refere-se ao esquema multi�lar do quadro de distribuição de uma instalação elétrica.
(Defensoria Pública do Estado de São Paulo - SP (DPE/SP) 2015, Cargo: Agente de Defensoria Pública - Área
Engenheiro Elétrico / Questão 64)
Os dispositivos I, II e III são corretamente identi�cados em:
 Interruptor Diferencial Residual: II, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: I;
 Interruptor Diferencial Residual: II, Disjuntor Termomagnético: I e Dispositivo de Proteção Contra
Surtos: III;
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: II;
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: III.
Interruptor Diferencial Residual: III, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: I;
 2. Ref.: 3989615 Pontos: 1,00  / 1,00
De acordo com a NBR 5410:2004 o esquema de aterramento que prevê que as partes vivas sejam isoladas
da terra e as massas da instalação sejam aterradas:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989620.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989615.');
12/06/2023, 19:24 EPS
https://simulado.estacio.br/alunos/ 2/5
esquema TN-C;
 esquema IT.
esquema TN;
esquema TN-S;
esquema TT;

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO HIDROSSANITÁRIA EM EDIFÍCIOS

 3. Ref.: 3987999 Pontos: 1,00  / 1,00
As conexões são peças pré-fabricadas criadas com o mesmo material utilizado na fabricação dos tubos. A
peça abaixo representada, utilizada para medição de água potável é o:
Fonte: https://www.shutterstock.com/pt/image-photo/eunapolis-bahia-brazil-september-16-2009-1756027940
Válvula de descarga
Manifold
Shaft
 Hidrômetro
Hidropneumático
 4. Ref.: 3987990 Pontos: 1,00  / 1,00
A representação grá�ca abaixo de um tubo vertical de esgoto, de PVC e com diâmetro de 100 mm,
refere-se a:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987999.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987990.');
12/06/2023, 19:24 EPS
https://simulado.estacio.br/alunos/ 3/5
Coluna de alimentação
Ramal de esgoto
 Tubo de queda
Coluna de ventilação
Ramal de descarga

ENSINEME: SISTEMAS DE ÁGUA POTÁVEL FRIA E QUENTE EM EDIFÍCIOS

 5. Ref.: 3990369 Pontos: 1,00  / 1,00
No esquema mostrado abaixo, a correspondência correta que deve ser apontada entre o número e o tipo de
componente que ele representa é:

 1 - Ramal de alimentação de água fria
4 - Sub-ramal de alimentação de água quente
5 - Extravasor do reservatório
2 - Barrilete de água quente
3 - Quadro de energia
 6. Ref.: 3990363 Pontos: 0,00  / 1,00
Para um aquecedor em que o meio de aquecimento é a queima do gás, a grandeza que não é relacionada
nem utilizada no cálculo do aquecimento da água é o (a):
Vazão de consumo
 Quantidade de chuveiros automáticos
Consumo de gás
Incidência solar
 Corrente elétrica
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990369.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990363.');
12/06/2023, 19:24 EPS
https://simulado.estacio.br/alunos/ 4/5

ENSINEME: SISTEMAS DE COLETA DE ÁGUAS SERVIDAS E PLUVIAIS EM EDIFÍCIOS

 7. Ref.: 4092421 Pontos: 1,00  / 1,00
O raio hidráulico de uma calha retangular com a = 40 cm e b = 80 cm é:
R = 160 cm
 R = 20 cm
R = 40 cm
R = 10 cm
R = 80 cm
 8. Ref.: 4077511 Pontos: 1,00  / 1,00
No desenho abaixo, os componentes referentes aos números 3 e 5 são:
Condutor e rufo
Laje de forro e rufo
Laje de forro e platibanda
Platibanda e calha
 Laje de forro e calha

ENSINEME: SISTEMAS DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 9. Ref.: 3990382 Pontos: 1,00  / 1,00
Conforme NBR 5410:2004 a carga mínima para iluminação de um ambiente depende da área. Baseado
nesse critério a potência mínima de iluminação para um cômodo de 20 m é: 2
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092421.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4077511.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990382.');
12/06/2023, 19:24 EPS
https://simulado.estacio.br/alunos/ 5/5
500 VA;
100 VA;
220 VA;
340 VA;
 280 VA;
 10. Ref.: 3990379 Pontos: 1,00  / 1,00
Os dispositivos de proteção de um circuito contra correntes de sobrecarga devem estar coordenados com
os condutores. Considerando  a corrente nominal do dispositivo de proteção,   a corrente de projeto do
circuito e   a capacidade de condução de corrente dos condutores, os dispositivos de proteção contra
correntes de sobrecarga devem atender:


IN IB
IZ
IN > IZ
I2 > 1, 45 IZ
IB > IN
IB < IN < IZ
I2 > IZ
