DISCIPLINA: RESISTÊNCIA DOS MATERIAIS II-Civil – 1º SEMESTRE DE 2021
PROFESSOR: CARLOS ROBERTO

__________________________________________________________________________________________________________________________________________________________________________________________

TRABALHO ESCOLAR 2 – RESISTÊNCIA DOS MATERIAIS II
ANÁLISE E PROJETO DE VIGAS EM FLEXÃO - DEFORMAÇÕES EM VIGAS

Instruções básicas:
- Este trabalho deverá ser postado individualmente na pasta “Tarefas” do Canvas até o dia 30/05/2020.
Não serão consideradas válidas entregas após esta data e nem por qualquer outro meio;
- A resolução deverá ser feita manualmente em papel A4, com capa contendo o nome do aluno, registro
acadêmico, período e turma. Trabalhos em folha de caderno valerão, no máximo, 50% da nota.
- A resolução deve ser organizada em sequência, com o enunciado (digitado, escaneado/colado ou copi-
ado) de cada questão seguido da respectiva solução;
- Atribui-se grau à organização e apresentação da memória de cálculo. Adotar a precisão e as unidades
usadas em aula;
- O atendimento às orientações acima será objeto de avaliação;
- Registra-se aqui que o aprimoramento do aprendizado não deve ficar restrito apenas aos exercícios
citados neste Trabalho Escolar. Recomenda-se, além de se rever os exercícios resolvidos em sala de
aula, o estudo do conteúdo nas bibliografias indicadas no Plano de Ensino, bem como a consulta ao
monitor da disciplina.
__________________________________________________________________________________________________________________________________________________________________________________________

1- EXERCÍCIOS REFERENTES A ANÁLISE E PROJETO DE VIGAS EM FLEXÃO

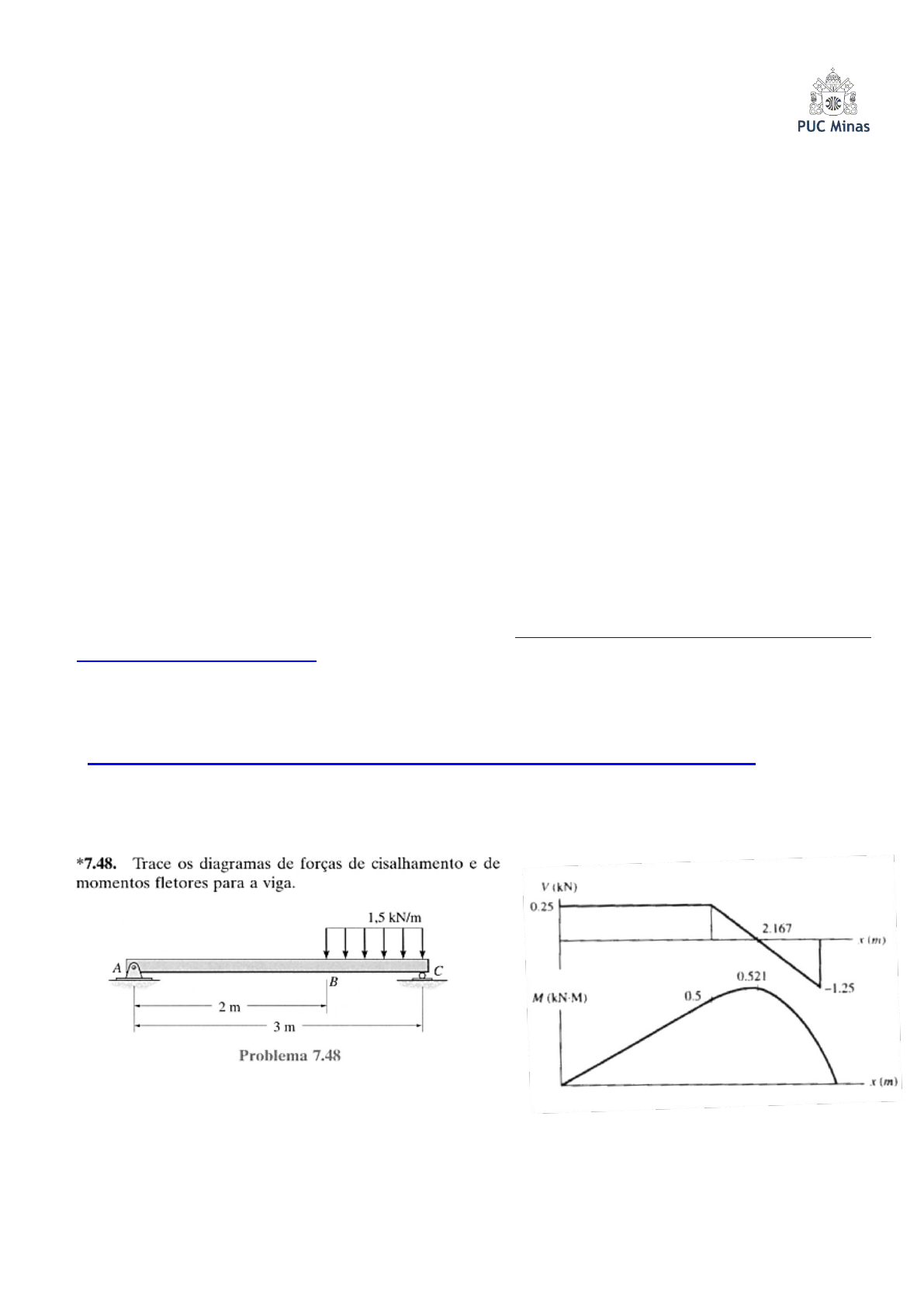

1.1- Diagramas de força cortante e momento fletor





Página 2 de 5



























Página 3 de 5

7.78. A viga abaixo apresenta o seguinte diagrama de esforço cortante (em kN). Sabendo-se que os
momentos fletores são nulos nos apoios, determine, utilizando o cálculo diferencial e integral:
a) as funções de força cortante em cada trecho;
b) carregamento externo que atua em cada trecho;
c) as funções e o diagrama de momento fletor para a viga.


Resposta:
a)
b) 1kN/m; 4kN/m e 2kN/m
c) Diagrama de Momento Fletor (em kNm)



1.2- Projeto de vigas prismáticas em flexão
5.65 e 5.66 Para a viga e o carregamento mostrados nas figuras abaixo, projete a seção transversal da
viga sabendo que o tipo da madeira utilizada tem uma tensão normal admissível de 12 MPa.


P 5.65
Resposta: h = 173,2 mm

 P 5.66
Resposta: h = 361 mm

V 1(x)= 6.5− x V 2(x)= 9.5− 4 x V 3(x)= 3.5− 2 x


Página 4 de 5
5.69 e 5.70 Para a viga e o carregamento mostrados nas figuras abaixo, projete a seção transversal da
viga sabendo que o tipo da madeira utilizada tem uma tensão normal admissível de 12 MPa.


 P 5.69 P 5.70
 Resposta: h = 203 mm Resposta: b = 48 mm




5.74 Sabendo que a tensão admissível para o aço
utilizado é de 160 MPa, selecione a viga de
mesa larga mais econômica para suportar o
carregamento dado.

Resposta: W 250 x 28,4






5.77 Sabendo que a tensão admissível para o aço
utilizado é de 160 MPa, selecione a viga I
mais econômica para suportar o carrega-
mento mostrado.

Resposta: S 510 x 98,2





5.78 Sabendo que a tensão admissível para o aço
utilizado é de 160 MPa, selecione a viga I
mais econômica para suportar o carrega-
mento mostrado.

Resposta: S 460 x 81,4













Página 5 de 5
2- EXERCÍCIOS REFERENTES A DEFORMAÇÕES EM VIGAS

Nota: Os exercícios aqui listados estão na seguinte referência bibliográfica: BEER, Ferdinand Pierre;
JOHNSTON JR., E. Russell.; DEWOLF, John T.; MAZUREK, David F. Mecânica dos Materiais. 7ª ed., 2015.

Exercício 9.3 Resposta:



Exercício 9.5 Resposta:




Exercício 9.4 Resposta:



Exercício 9.8 Resposta:



Exercício 9.10 Resposta:





Exercício 9.67 Resposta:






Exercício 9.72 Resposta:







Exercício 9.79 Resposta:
