Geovana Sanches, TXXIV
IMAGENS EM UROLOGIA

EXAMES
• Radiografia
o Urografia excretora
o Uretrocistografia retrógrada e
miccional
• Ultrassonografia
• Tomografia computadorizada
• Ressonância magnética
• Cintilografia
• PET CT

RAIO-X SIMPLES (PA)
• Identificação
• Características do exame
• Lateralidade
Estruturas
• Órgãos urológicos
o Não são vistos no RX simples sem
contraste
o Visualiza-se apenas a sombra renal
• Cálculos
o Maioria das vezes são radiopacos,
pois 80% deles tem cálcio em sua
composição
o Não é possível identificar os de
ácido úrico (não é radiopaco)
• Duplo-J
o Estende-se do rim até a bexiga
o A alça encontra-se na pelve renal

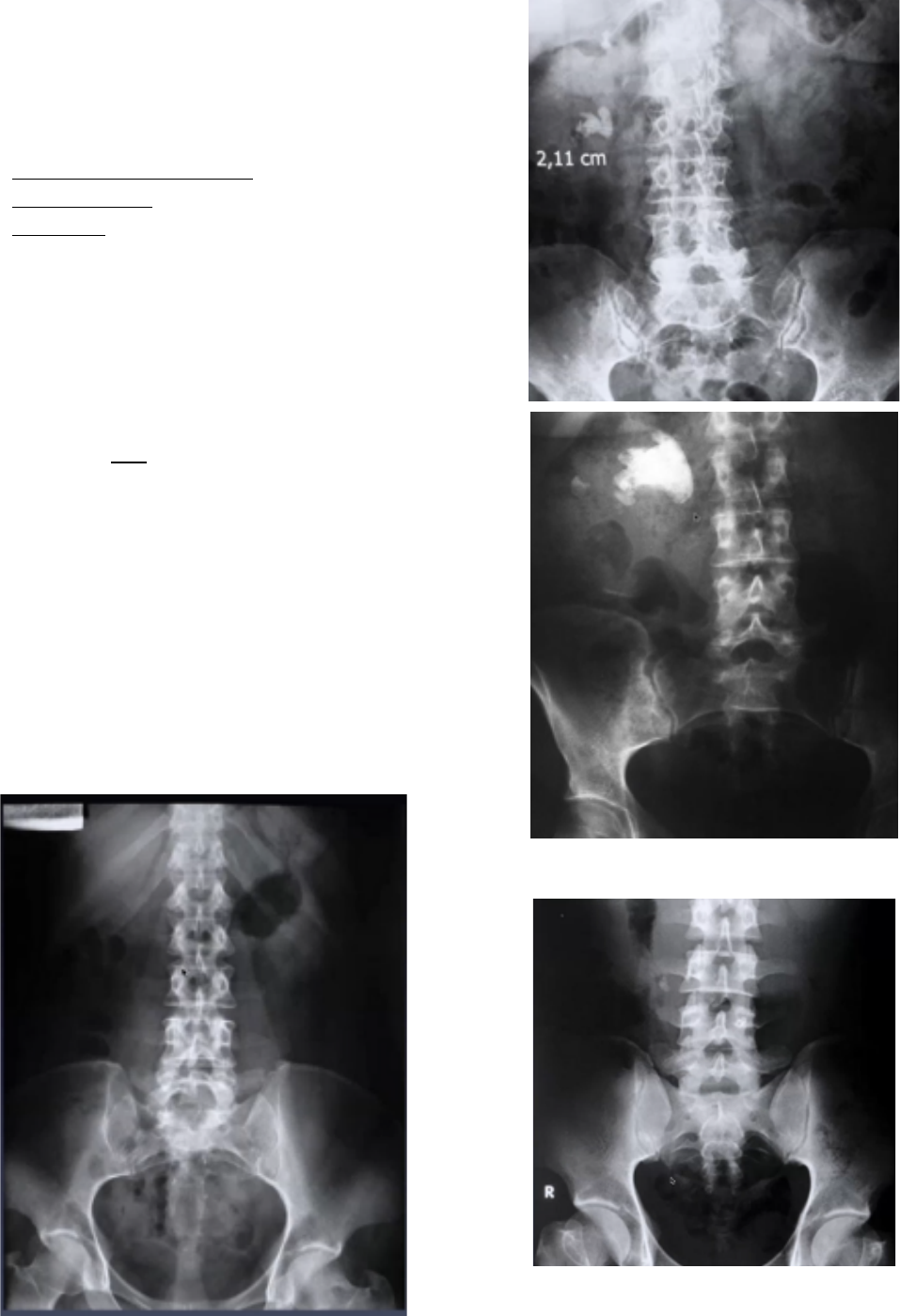

Raio-X normal



Cálculos




Cálculo renal à direita coraliforme – ocupa a pelve
renal e tem mais de 2 cálices (formato de coral)


Cálculo ureteral proximal à direita de
aproximadamente 1 cm
Geovana Sanches, TXXIV
Duplo J




Duplo J + Cálculo no ureter distal à direita

UROGRAFIA EXCRETORA (UGE)
A UGE é uma radiografia na qual injeta-se
contraste iodado na veia e, de tempos em tempos,
faz-se um raio-X para verificar a absorção e a
excreção da substância. O exame é feito em 5
etapas:
1. Preparo intestinal
2. RX simples para avaliação de calcificações
3. Contraste iodado intravenoso
a. Após 5 minutos, é possível
visualizar um pouco do parênquima
renal
4. Radiografias seriadas
a. 3, 5, 10, 20 e 40 minutos
5. Imagem pós-miccional
Estruturas
• Avaliação da via excretora superior e de
parte da bexiga
• Não é um bom exame para visualização do
parênquima renal
• Ureter
o Apresenta peristalse, não sendo
identificado em alguns momentos
na urografia excretora
o Dilatação na porção proximal indica
obstrução
Patologias
• Megaureter obstrutivo
o Alteração congênita
o Dilatação ureteral importante, mas
com rim normal (pelve e cálice
renal sem alterações)

o Dificuldade na drenagem e refluxo
§ Melhor prognóstico se
unilateral
o Quadro clínico
§ Pielonefrites
§ Perda da função renal
o Síndrome de Brunielli
§ Barriga de ameixa
§ Megaureter bilateral
§ Alteração dos mm. ureteral
ou abdominal
• Duplicidade ureteral
o Completa: ambos os ureteres se
inserem na bexiga (chegam
separadamente)
§ Regra de Weigert-Meyer
§ Unidade superior:
drenagem medial e inferior
§ Unidade inferior: drenagem
lateral e superior
§ Obstruções são mais
comuns no polo superior
(trajeto maior) e refluxos no
polo inferior (trajeto
menor)
§ Sinal do lírio caído
Geovana Sanches, TXXIV
o Incompleta: os ureteres se unem
antes de chegar a bexiga e há
apenas um local de implantação
• Estenose da junção uretero-piélica (JUP)
o Causa mais comum de obstrução
de vias urinárias em crianças
(hidronefrose)

o Correção cirúrgica
§ Retirada da estenose e
anastomose entre pelve e
ureter
o Causas intrínsecas
§ Muscular
§ Obstrução
o Causas extrínsecas
§ A. renal polar
UGE normal


• Preparo intestinal inadequado
• 1’: sombra renal
• 5’: fase excretora
o Visualiza-se parênquima renal e
eliminação do contraste
• 10’: visualiza rim, a via excretora e os
ureteres (rentes a coluna)


• 20’: ureteres + JUV + bexiga
o Visualização do contorno e
capacidade, mas não é ideal para
verificar lesões; não é um exame
bom para TU inferior



• Imagem Pós-miccional
Megaureter obstrutivo

• 25’: via excretora normal à direita
• 40º minuto: visualiza-se ureter dilatado a
direita de grandes proporções
o Megaureter obstrutivo
Duplicidade ureteral
Duplicidade ureteral bilateral completa



Geovana Sanches, TXXIV
Duplicidade ureteral bilateral incompleta


Sinal do lírio caído
Obstrução da porção superior do ureter
leva a uma dificuldade de drenagem, causando
dilatação (sinal do lírio caído).

Estenose da JUP


• RX após 4 horas da injeção de contraste
o Rim D: não é visto pois já drenou o
contraste
o Rim E: o contraste está parado na
JUP esquerda

URETROCISTOGRAFIA RETRÓGRADA E
MICCIONAL (UCM)
A uretrocistorgrafia retrógrada e miccional
é um exame radiográfico que exige diversas
etapas. São elas:
1. Preparo intestinal
2. RX simples
3. Introdução de contraste pela
uretra
4. RX miccional
5. RX pós-miccional
§ em diversas incidências
Estruturas
• Trato urinário inferior
o Uretra
o Bexiga
Patologias
Uretra
• Estenose de uretra
o Causas
§ Uretrite
§ Trauma
§ Uso de sonda por tempo
prolongado
o Tratamento
§ Uretrotomia interna ou
uretroplastia
• Outras: divertículo, próstata obstrutiva,
fístula e lesões traumáticas
Bexiga
• Refluxo vesicoureteral
o Exame permite avaliação do refluxo
da bexiga para o ureter
o Classificação
Grau Característica
I Refluxo apenas no ureter
Il Conteúdo alcança o rim,
mas não causa dilatações
lll Pequena dilatação renal
lV Moderada dilatação renal
V Intensa dilatação renal e
presença de tortuosidades
no ureter

• Outras lesões: divertículos, trabeculações,
neurogênicas, hiperplasia prostática,
tumorações e fístulas
UCM normal


Geovana Sanches, TXXIV

Estenose de uretra



Refluxo vesico-ureteral



ULTRASSONOGRAFIA
Estruturas
• Parênquima renal
• Bexiga
Patologias
• Cálculos (litíase)
o USG é examinador dependente e
que o cálculo será visto de acordo
com seu tamanho
o Não são bem visualizados caso
estejam no ureter médio devido a
sobreposição de estruturas
• Hidronefrose
• Tumoração renal
o Isoecogênicos
• Angiomiolipoma
o Tumor benigno composto por vaso,
gordura e músculo
o Hiperecogênico
o Indicação cirúrgica se > 4 cm
§ Risco de sangramento
o Esclerose tuberosa
§ Escleroses na face
§ Retardo mental
§ Angiomiolipoma
• Tumor de bexiga
o Diferencia-se de um coágulo
através da mudança de posição do
paciente e uso do Doppler
§ Doppler
§ Tumor apresenta
fluxo sanguíneo/
vascularização
§ Mobilidade
§ Coágulo: móvel
o Exame de eleição: cistoscopia
o Fatores de risco
§ Tabagismo
§ Exposição a aminas
aromáticas
§ Radioterapia pélvica
o Manifestação clínica: hematúria
macroscópica indolor com
coágulos
Parênquima renal


Presença de alguns cálculos


Cálices dilatados: imagens anecogênicas no
centro
Geovana Sanches, TXXIV
Litíase
• Formação da sombra acústica
o cálculos < 3 mm não formam

Obstrução ureteral


• Dilatação de pelve renal, cálices e ureteres
o Preenchidos de urina: imagem
anecogênica
• Litíase em ureter distal
o Sem fluxo do ureter para a bexiga

Tumoração renal


• Visualização de massa hipoecogênica


• Massa arredondada e hiperecogênica,
indicando presença de gordura
o Diagnóstico: angiolipoma
Tumor de bexiga




TOMOGRAFIA COMPUTADORIZADA
• Estrutura visualizada: ureter
o TC ou RNM são os exames de
eleição para avaliação dessa
estrutura
• Pode ou não ser contrastada
o Mesmo ao usar contraste, faz-se
uma TC sem contraste
Fases da TC com contraste
1. TC sem contraste
2. Aplicação do contraste
3. Fase arterial
a. Identificação do parênquima renal
4. Fase nefrográfica ou portal
a. Identificação do parênquima e
córtex renal
5. Fase excretora
a. Drenagem urinária
Patologias
• Trauma renal
o Pode ser perfurante ou contuso
o Classificação
§ I - hematoma subcapsular
§ II - hematoma subcapsular +
lesão de 1 cm
§ III - lesão > 1 cm, não atinge
a via excretora
§ IV - lesão em rim e via
excretora; pode ter
trombose venosa e
extravasamento de urina
§ V - avulsão renal ou
trombose arterial
• Cisto renal
o Conteúdo líquido
o É diferente do nódulo (conteúdo
sólido)
o Classificação de Bosniak
§ Grau I a IV
Geovana Sanches, TXXIV


Cálculo ureteral proximal à D



Dilatação da via urinária (pelo cálculo renal)




Dilatação renal (cálculo no ureterE)
Tumor renal
• Lobulação no rim direito
Geovana Sanches, TXXIV


 Trauma renal


• Trauma na região lombar esquerda com
hematúria macroscópica
o Rim esquerdo aumentado e com
hiper densidade
• Parênquima com texturas diferentes
(sangue) = trauma renal
o necessário realizar contraste IV


• Falha no parênquima esquerdo (> 1cm) =
lesão de no mínimo grau II
• Sangue acumulado na cápsula renal
• Fase arterial → não é possível classificar o
grau (é necessário a fase excretora para
visualizar se extravasamento de sangue na
via)


• Fase portal
• Lesão até cálices renais → mínimo grau 3


• Fase excretora
• Sem extravasamento de urina
• Lesão grau III
• Se houver extravasamento de urina (grau
IV) = tratamento é cirúrgico
