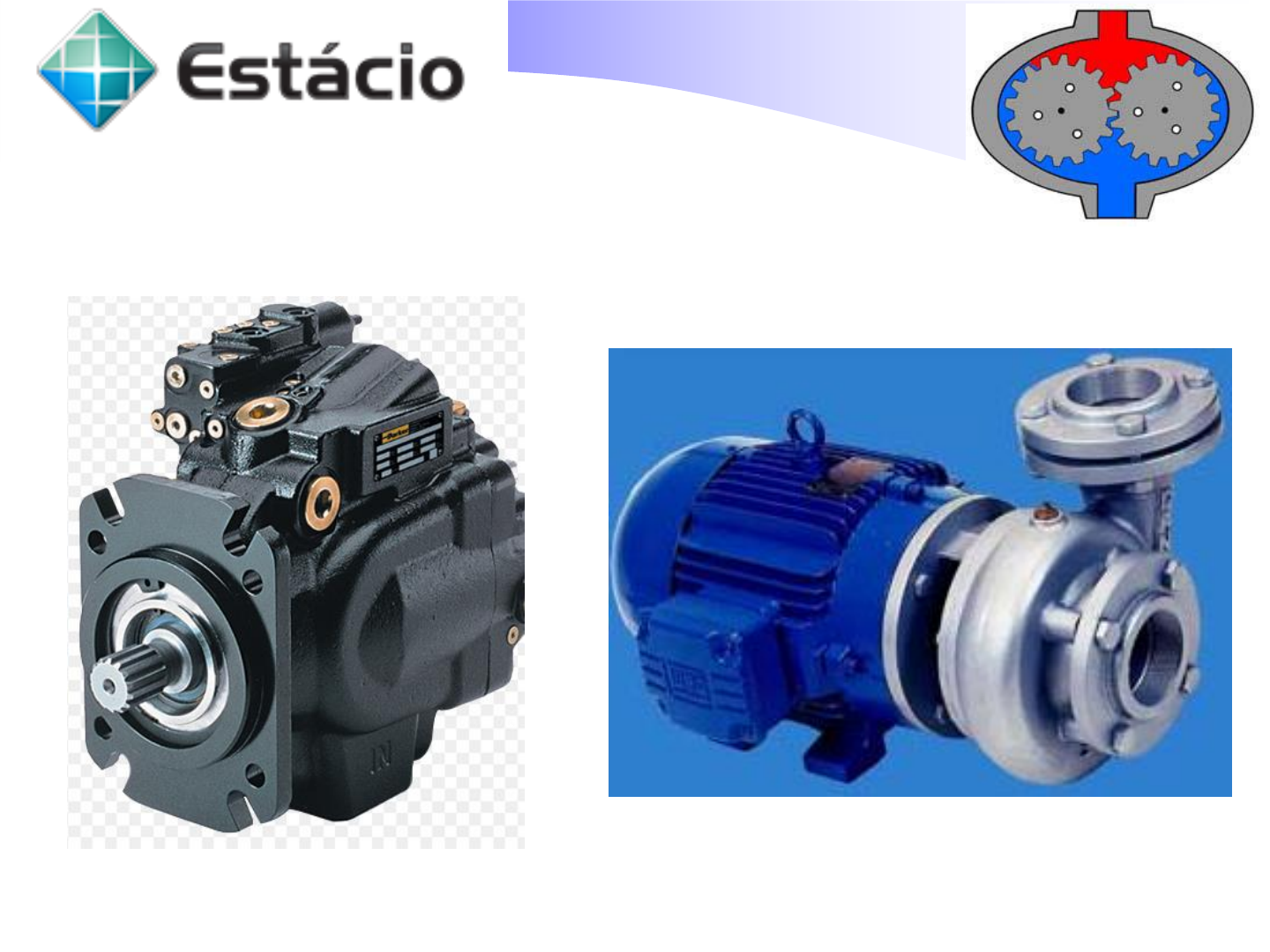

MÂQUINAS HIDRÁULICAS
Prof.: Roberto Roco Antúnez
Contextualização
A disciplina, em seu contexto, visa apresentar ao aluno os diferentes tipos
de máquinas hidráulicas e os seus princípios de funcionamento, e ainda, a
sua aplicação
Ementa
Energia Hidráulica. Máquinas Hidráulicas. Bombas Hidráulicas. Turbinas
Hidráulicas
A disciplina tem como objetivos:
• Conhecer os princípios de funcionamento e transformações de
energia que ocorrem nas Máquinas Hidráulicas
• Dimensionar tubulações e selecionar bombas hidráulicas e
motores para sistemas de bombeamento de líquidos
• Dimensionar e selecionar turbinas hidráulicas.
Conteúdos
Unidade 1: Energia Hidráulica
1.1 Equação da continuidade
1.2 Forças exercidas e energia
cedida por líquido em escoamento
permanente. Teorema de Bernoulli
1.3 Perda de Carga
Unidade 2: Máquinas Hidráulicas
2.1 Classificação geral. Elementos
Construtivos principais
2.2 Triângulos de velocidades
2.3 Equação fundamental das MH
2.4 Semelhança hidráulica
Unidade 3: Bombas Hidráulicas
3.1 Classificação
3.2 Alturas de elevação
3.3 Velocidades, diâmetros e perdas
de carga nas tubulações
3.4 Potências e rendimentos
3.5 Cavitação/NPSH
3.6 Seleção de bombas hidráulicas
3.7 Instalação e operação de BH
Unidade 4: Turbinas Hidráulicas
4.1 Classificação/principais tipos
4.2 Componentes principais
4.3 Queda hidráulica
4.4 Potências e rendimentos
4.5 Seleção de turbinas hidráulicas
4.6 Cavitação em TH
4.7 Regulação de velocidade.
Pela Equação da Conservação da Energia temos:
REVISÃO – AV1
Equação de Bernoulli
1. Água escoa através de uma tubulação de ¾”, em um
determinado momento o fluido passa por uma redução para uma
tubulação de ½”. Sabendo que a vazão do fluido é de 8 l/s
calcule a porcentagem de aumento da velocidade média do
escoamento. (125%).
2. Assumindo o fluxo de um fluido incompressível como o sangue, se a
velocidade medida num ponto dentro de um vaso sanguíneo é 40 m/s,
qual é a velocidade num segundo ponto que tem um terço do raio
original?
3.O esquema a seguir mostra uma bomba hidráulica que recalca
(eleva) água de um reservatório (R1) a outro (R2).
Pede-se:
1) A energia por unidade de peso fornecida à água pela bomba.
2) A potência cedida à água pela bomba (potência hidráulica).
4. O tanque da figura descarrega água a atmosfera pelo tubo
indicado. Sendo o tanque de grandes dimensões e o fluído
considerado perfeito, determinar a vazão da água descarregada se a
área da seção do tubo é 10 cm² .
