UNIVERSIDADE FEDERAL DO PIAUÍ
 CENTRO DE TECNOLOGIA
 CURSO DE ENGENHARIA ELÉTRICA
 DISCIPLINA: SISTEMAS DE CONTROLE


Exercícios

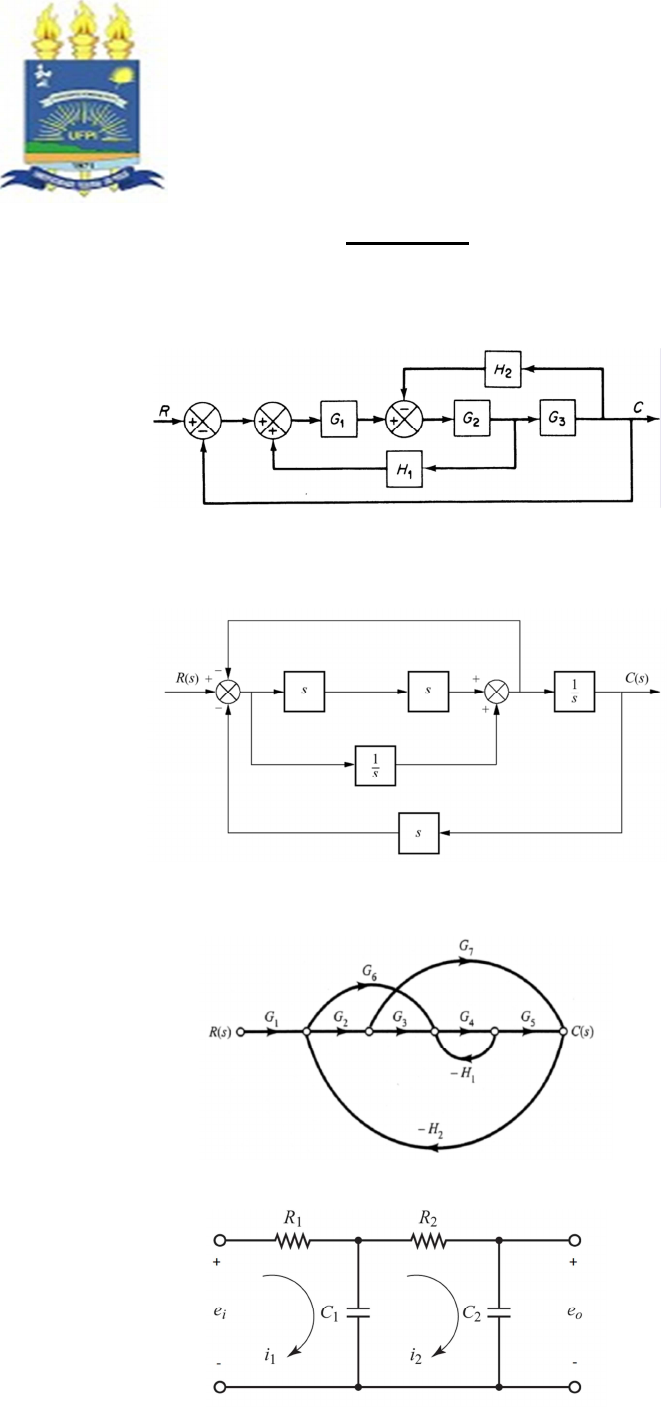

Questão 01: Encontre a função de transferência C(s)/R(s) do sistema abaixo, realizando a
redução do diagrama de blocos.



Questão 02: Encontre a função de transferência C(s)/R(s) do sistema abaixo, realizando a
redução do diagrama de blocos.



Questão 03: Encontre a função de transferência C(s)/R(s) do sistema abaixo, realizando a
redução do diagrama de fluxo de sinal.


Questão 04: Determine, para o circuito abaixo, a função de transferência G(s) = Eo(s)/Ei(s).

Questão 05: Encontre o modelo por variaveis de estado do sistema abaixo, considerando como
entrada a força u, e como saídas, os deslocamentos d1 e d2.



Questão 06: A partir do sistema abaixo, obtenha a representação no Espaço de Estados,
considerando a entrada como sendo u(t) e a saída x(t).


Considere: K = 4 e m = 1. Em seguida, mostre como converter, de forma detalhada, o modelo
obtido para representação em Função de Transferência.

Questão 07: Para cada uma das funções de transferência a seguir, classifique os sistemas
com relação ao seu amortecimento, considerando a entrada como sendo um degrau unitário.
Dado que essas funções estão em malha fechada, mostre as suas representações em malha
aberta.






Questão 08: Dado o diagrama de blocos abaixo, encontre a expressão matemática para C(s), em
relação as entradas R(s) e PT(s). Em seguida, encontre o erro em regime permanente da saída do
sistema considerando como entradas PT(s) = 2,5/s e R(s) = 0.




Questão 09: Dada um sistema cuja função de transferência em malha aberta é descrita abaixo,
determine: a) O ganho DC da função de transferência em malha fechada; b) Qual o tipo da
função de transferência em malha aberta, com relação ao número de integradores? c) Dado que
seja aplicado um degrau unitário como sinal de referencia, calcule, detalhadamente, o erro em
regime permanente; d) O valor de regime permanente da saída do sistema, em malha fechada,
quando a entrada for um degrau de amplitude igual a dois (r(t) = 2);



Questão 10: Para um sistema que apresenta como resposta o gráfico abaixo, determine: a) a
função de transferência em malha fechada, considerando uma entrada degrau com amplitude
igual a 4 (r(t) = 4); b) o tempo de assentamento; c) a classificação da função de transferência
com relação ao seu amortecimento; d) a função de transferência em malha aberta.



Questão 11: Dada um sistema cuja função de transferência em malha aberta é descrita abaixo,
determine: a) O ganho DC da função de transferência em malha fechada; b) O valor de regime
permanente da saída do sistema, em malha fechada, quando a entrada for um degrau de
amplitude igual a dois (r(t) = 2); c) O calculo detalhado do valor do erro em regime permanente
quando o sistema for submetido à entrada do tipo degrau unitário (r(t) = 1) e rampa (r(t) = t); d)
Qual o tipo de amortecimento do sistema, a partir do coeficiente de amortecimento.

2510
25
)(
)(
2 ++
=
SSSU
SY


Questão 12: Um servomecanismo, composto por um motor de corrente contínua com
realimentação tacométrica da velocidade w(t), está representado no diagrama abaixo.
Aplicando-se um degrau unitário na entrada, a posição angular θ(t) apresenta uma resposta com
overshoot de 20% e tempo de subida de 0,3 seg. Calcule o tempo de pico, o tempo de
assentamento, os ganhos km e k.



Questão 13: Supondo que ao aplicar-se um degrau com amplitude de 8,9 na entrada de um
sistema, o mesmo apresenta como saída a curva abaixo, e que sua função de transferência em
malha fechada seja G(s), determine o valor de k, b e m, o overshoot, o tempo de pico e o tempo
de assentamento (critério de 2%).
