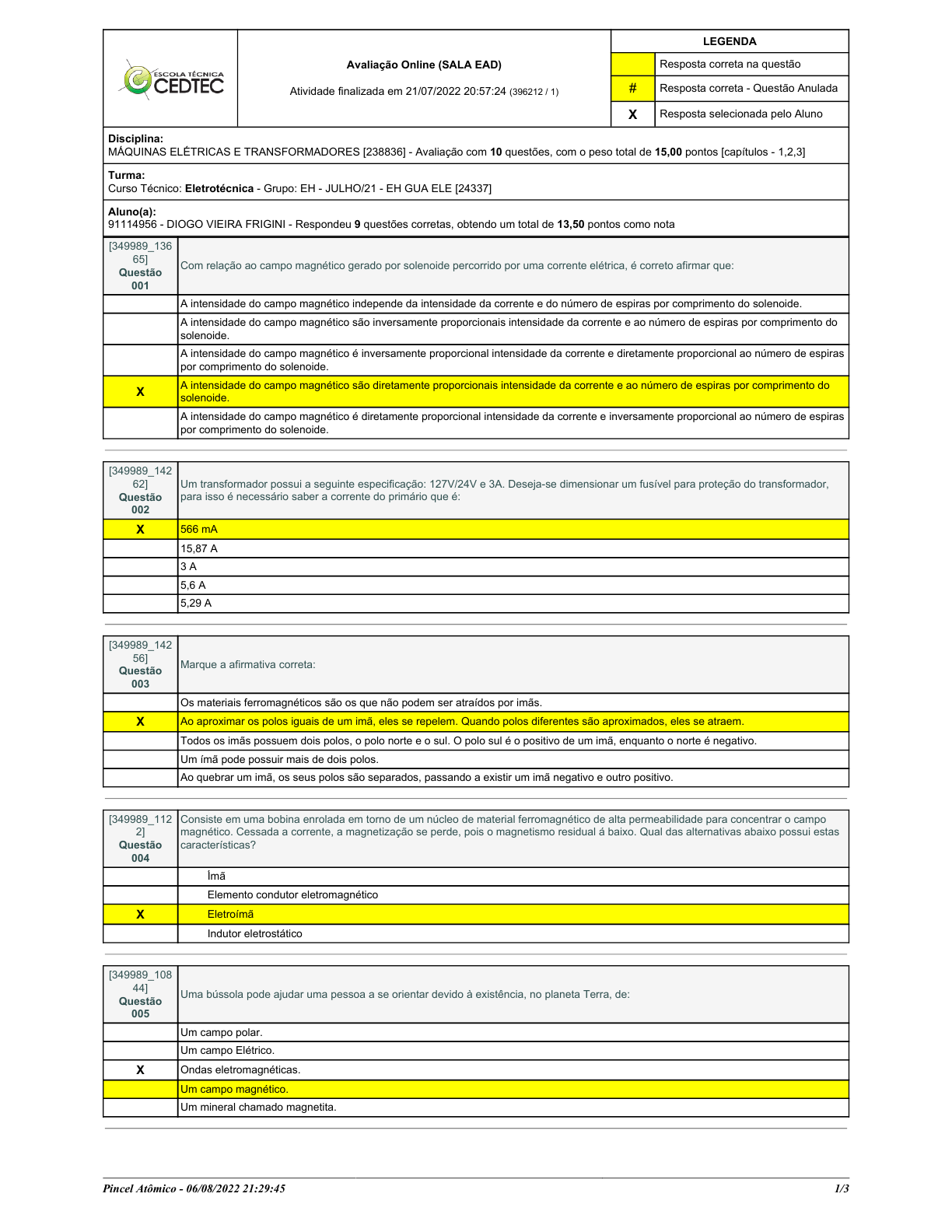

Pincel Atômico - 06/08/2022 21:29:45 1/3
Avaliação Online (SALA EAD)
Atividade finalizada em 21/07/2022 20:57:24 (396212 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
MÁQUINAS ELÉTRICAS E TRANSFORMADORES [238836] - Avaliação com 10 questões, com o peso total de 15,00 pontos [capítulos - 1,2,3]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EH - JULHO/21 - EH GUA ELE [24337]
Aluno(a):
91114956 - DIOGO VIEIRA FRIGINI - Respondeu 9 questões corretas, obtendo um total de 13,50 pontos como nota
[349989_136
65]
Questão
001
Com relação ao campo magnético gerado por solenoide percorrido por uma corrente elétrica, é correto afirmar que:
A intensidade do campo magnético independe da intensidade da corrente e do número de espiras por comprimento do solenoide.
A intensidade do campo magnético são inversamente proporcionais intensidade da corrente e ao número de espiras por comprimento do
solenoide.
A intensidade do campo magnético é inversamente proporcional intensidade da corrente e diretamente proporcional ao número de espiras
por comprimento do solenoide.
X
A intensidade do campo magnético são diretamente proporcionais intensidade da corrente e ao número de espiras por comprimento do
solenoide.
A intensidade do campo magnético é diretamente proporcional intensidade da corrente e inversamente proporcional ao número de espiras
por comprimento do solenoide.
[349989_142
62]
Questão
002
Um transformador possui a seguinte especificação: 127V/24V e 3A. Deseja-se dimensionar um fusível para proteção do transformador,
para isso é necessário saber a corrente do primário que é:
X 566 mA
15,87 A
3 A
5,6 A
5,29 A
[349989_142
56]
Questão
003
Marque a afirmativa correta:
Os materiais ferromagnéticos são os que não podem ser atraídos por imãs.
X Ao aproximar os polos iguais de um imã, eles se repelem. Quando polos diferentes são aproximados, eles se atraem.
Todos os imãs possuem dois polos, o polo norte e o sul. O polo sul é o positivo de um imã, enquanto o norte é negativo.
Um ímã pode possuir mais de dois polos.
Ao quebrar um imã, os seus polos são separados, passando a existir um imã negativo e outro positivo.
[349989_112
2]
Questão
004
Consiste em uma bobina enrolada em torno de um núcleo de material ferromagnético de alta permeabilidade para concentrar o campo
magnético. Cessada a corrente, a magnetização se perde, pois o magnetismo residual á baixo. Qual das alternativas abaixo possui estas
características?

 Ímã
 Elemento condutor eletromagnético
X Eletroímã
 Indutor eletrostático
[349989_108
44]
Questão
005
Uma bússola pode ajudar uma pessoa a se orientar devido à existência, no planeta Terra, de:
Um campo polar.
Um campo Elétrico.
X Ondas eletromagnéticas.
Um campo magnético.
Um mineral chamado magnetita.
Pincel Atômico - 06/08/2022 21:29:45 2/3
[349990_108
57]
Questão
006
Um transformador de corrente TC é utilizado na medição de corrente de um balanceamento. Qual deve ser a relação de transformação
deste TC se a corrente máxima no barramento é 500 A e o fundo de escala do amperímetro a ser utilizado é 25 A?
RT = 0,02
RT = 0,01
X RT = 0,05
RT = 0,04
RT = 0,03
[349990_142
77]
Questão
007
Um trafo de 100 W possui 40 espiras no primário.
Sabendo que sua Relação de Transformação vale 4 e a tensão da fonte é de 30 V, determine o número de espiras do secundário, a
tensão na carga e a corrente na carga:
Ns = 10 sp
Vs = 7,5 V
Is = 15,33 A
Ns = 10 sp
Vs = 8,5 V
Is = 14,33 A
Ns = 13 sp
Vs = 5,5 V
Is = 25,33 A
X
Ns = 10 sp
Vs = 7,5 V
Is = 13,33 A
Ns = 12 sp
Vs = 7,5 V
Is = 13,33 A
[349990_142
72]
Questão
008
Uma lanterna sem pilhas, recentemente lançada no mercado funciona transformando em energia elétrica a energia cinética que lhe é
fornecida pelo usuário - para isso ele deve agitá-la fortemente na direção do seu comprimento.
Como o interior dessa lanterna é visível, pode-se ver como funciona: ao agitá-la, o usuário faz um ímã cilíndrico atravessar uma bobina
para frente e para trás. O movimento do ímã através da bobina faz aparecer nela uma corrente induzida que percorre e acende a
lâmpada.
O princípio físico em que se baseia essa lanterna e a corrente induzida na bobina são, respectivamente:
Lei de Ampere e correntes alternada ou contínua podem ser induzidas.
Lei de Coulomb e corrente contínua.
X Indução eletromagnética e corrente alternada.
Lei de Coulomb e corrente alternada.
Indução eletromagnética e corrente contínua.
[349988_142
89]
Questão
009
A corrente elétrica que passa pelo enrolamento primário do transformador, que tem 800 espiras, é Ip = 15 A.
Calcule a corrente no enrolamento secundário do transformador, sabendo que ele possui 100 espiras:
Is = 125 A
X Is = 120 A
Is = 121 A
Is = 122 A
Is = 123 A
Pincel Atômico - 06/08/2022 21:29:45 3/3
[349988_108
63]
Questão
010
I) Condutor colocado perpendicularmente ao vetor indução magnético B.
II) Condutor colocado paralelamente ao vetor indução magnético B.
III) Condutor colado inclinado e formando com o vetor indução magnético B 30 graus.
I) Ø = 2,6 x 10ˉ³ Wb ; II) Ø = zero Wb e III) Ø =3,3 x 10ˉ³ Wb
X I) Ø = 6 x 10ˉ³ Wb ; II) Ø = zero Wb e III) Ø =3 x 10ˉ³ Wb
I) Ø = 8,6 x 10ˉ³ Wb ; II) Ø = zero Wb e III) Ø =6,3 x 10ˉ³ Wb
I) Ø = 4 x 10ˉ³ Wb ; II) Ø = zero Wb e III) Ø =6 x 10ˉ³ Wb
I) Ø = 6 x 10ˉ³ Wb ; II) Ø = 6 x 10ˉ³ Wb e III) Ø =3 x 10ˉ³ Wb
