FACULDADES INTEGRADAS DE ARACRUZ
Curso: Engenharia Mecânica
2ª Lista de Exercícios de Mecânica dos Fluidos
1. Uma coluna de destilação trabalha sob um vácuo de 30 cmHg. Qual a pressão absoluta no seu interior?
2. O êmbolo de um elevador hidráulico tem um diâmetro de 1 ft . Qual a pressão expressa em Kgf/cm2, necessária para elevar um peso de 1000 Kgf ?
3. Que altura atinge o óleo no ramo vertical se a pressão do ar no recipiente for de 20 psia? Qual altura atingiria se a pressão fosse de 20 psig (Figura 1)?
4. Que altura atinge a água se a pressão do ar for de 15 psig (Figura 2) ?
 Óleo
 = 0,85
ar
h
 Óleo
 = 0,85
água
ar
h
3’

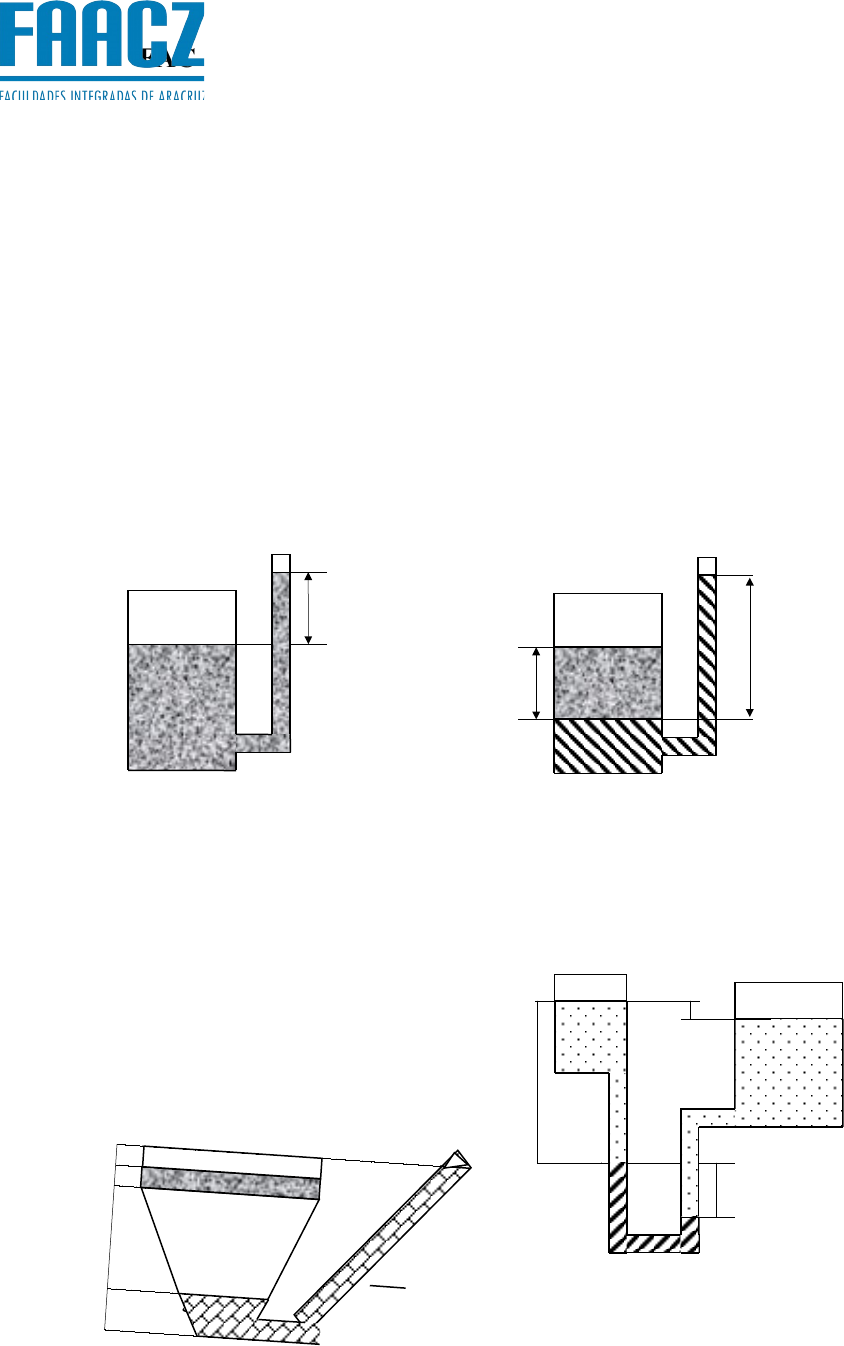

 Figura 1					Figura 2
5. Qual a pressão a que está submetido o gás retido no reservatório da Figura 3? Exprimir essa pressão em psia e psig.
6. No sistema ilustrado na Figura 4 calcular a diferença de nível entre o óleo nos dois tanques. Óleo
 = 0,8
 Óleo
 = 0,8
 20’
 h
 20’’
 = 1,6
 = 0,85
ar
 = 1,0
 = 13,6
45º
10 cm
10 cm
10 cm
100 cm
		 Figura 3
								 Figura 4
7. Para o sistema indicado na Figura 5, determine a pressão absoluta (psia) e a manométrica (psig) do ar retido no reservatório. A pressão atmosférica local vale 29,75 inHg.
 água
 23’’
 ar
 água
 30’’
 35’’
 28’’
 Hg
 = 13,6
Figura 5
8. No sistema ilustrado na Figura 6 calcular a altura de Hg no barômetro.
 ar
 45 psia
 30 cm

 180 cm

 ar

 Hg

 h

										Figura 6

9. Uma força de 1000 lbf é exercida na alavanca AB. A ponta B da alavanca é conectada a uma barra que aciona o pistão de 2” de diâmetro. Qual a força P que deve ser exercida no pistão maior de 10” de diâmetro para que haja equilíbrio (Figura 7)?
8”
4”
1000 lbf
A
B
P
2”
10”
										Figura 7
10. Para a figura abaixo verifique se o esquema abaixo é coerente com relação a altura h.
 2,86 psi
 Óleo
 = 0,80
 água
 ar
 ar
 8’
 12’
 h
 = 1,68
 9” de Hg
11. O recipiente da figura contém Água, Óleo e Ar. Calcular as pressões absolutas e manométricas em (Kgf / cm2) nos pontos A,B,C,D e E.
Dados: h
 h
 2h
 3h
 água
 ar
 ar
 óleo
 B
 A
 C
 D
 E
óleo = 0,8 g/cm3
água = 1 g/cm3
h = 30cm
Patm = 14,7 psi
12. Uma portinhola triangular de acesso deve ser projetada para ser colocada na lateral de uma forma contendo concreto líquido. Usando as coordenadas e dimensões mostradas, determine a força resultante que age sobre a portinhola e seu ponto de aplicação.
