29/09/2021 16:30 EPS
https://simulado.estacio.br/alunos/?p0=441720054&user_cod=3017764&matr_integracao=202007053982 1/5
WALDIR ARAUJO PIMENTEL
Avaliação AV
202007053982 POLO PITANGUEIRAS - LAURO DE FREITAS - BA
 avalie seus conhecimentos
1 ponto

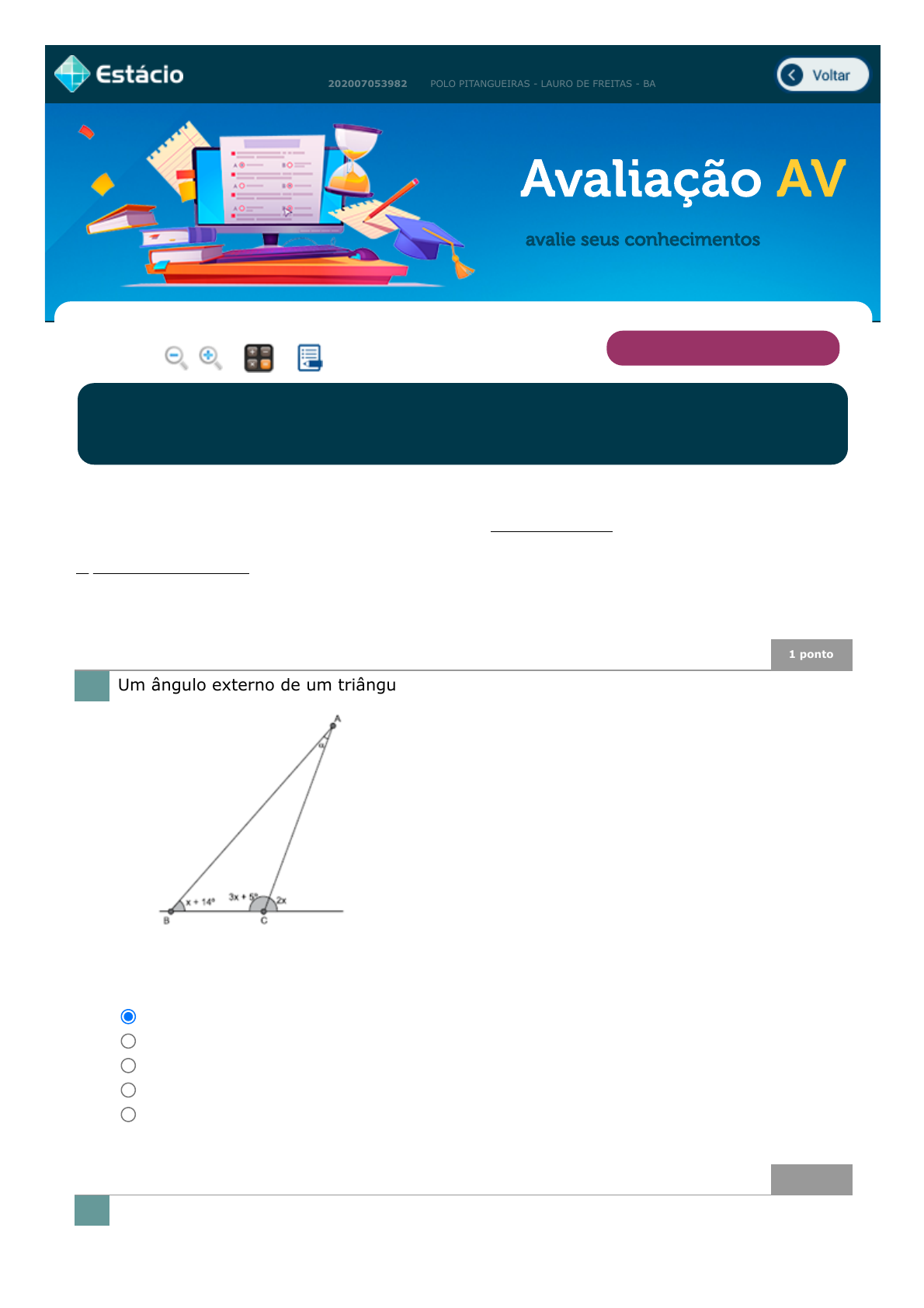

Um ângulo externo de um triângulo ABC, em graus, mede 2x, conforme a figura.
A medida do ângulo α é igual a:
 (Ref.: 202011052596)
1 ponto
Se uma construção foi representada no projeto arquitetônico com uma altura de 15 cm
na escala 1:75, a altura real dessa construção é:
Lupa Calc. Notas

VERIFICAR E ENCAMINHAR
Disciplina: EEX0063 - EXPRESSÃO GRÁFIC Período: 2021.3 EAD (G)
Aluno: WALDIR ARAUJO PIMENTEL Matr.: 202007053982
Turma: 9001

Prezado(a) Aluno(a),
Responda a todas as questões com atenção. Somente clique no botão FINALIZAR PROVA ao ter certeza de que respondeu a
todas as questões e que não precisará mais alterá-las.

A prova será SEM consulta. O aluno poderá fazer uso, durante a prova, de uma folha em branco, para rascunho. Nesta folha
não será permitido qualquer tipo de anotação prévia, cabendo ao aplicador, nestes casos, recolher a folha de rascunho do aluno.
Valor da prova: 10 pontos.

1.
21°
22°
24°
23°
25°


2.
javascript:voltar();
javascript:diminui();
javascript:aumenta();
javascript:calculadora_on();
javascript:anotar_on();
29/09/2021 16:30 EPS
https://simulado.estacio.br/alunos/?p0=441720054&user_cod=3017764&matr_integracao=202007053982 2/5
 (Ref.: 202011052599)
1 ponto
Sobre a projeção do objeto mostrada na figura abaixo podemos afirmar, EXCETO:
 (Ref.: 202011052488)
1 ponto
Analise as sentenças abaixo referentes aos conceitos de modelagem 3D:
I. Consiste numa representação gráfica computacional que se aproxima do produto
real, auxiliando na visualização desse produto antes mesmo deste ganhar uma
estrutura física;
II. O potencial de inovação desse tipo de modelagem é enorme, já que as ideais
podem ser concebidas, analisadas, testadas e modificadas na tela do computador.
Do esboço à produção, testando e modificando quantas vezes for necessário;
III. Com a modelagem 3D as chances de que o desenvolvimento de um produto, do
projeto à produção, seja bem-sucedido aumentam consideravelmente, o que pode
ser enxergado como uma importante vantagem competitiva no mercado;
IV. Atualmente, a modelagem tridimensional é pouco demandada, pois permite criar
modelos pouco personalizados e que não se aproximam da realidade física do
produto que está se querendo representar.
Está(ão) correta(s), apenas:
 (Ref.: 202011052483)
15,75 m
11,25 m
75,15 m
0,20 m
5,00 m


3.
a projeção do objeto no plano é de mesma dimensão do que o objeto real
(verdadeira grandeza)
o centro de projeção é um ponto visualmente identificado, pois está bem próximo
do objeto
a fonte luminosa puntiforme é posicionada no infinito, sobre o centro do objeto
a superfície gerada pelas linhas projetantes perpendiculares ao plano de projeção é
cilíndrica ortogonal
as linhas projetantes são paralelas entre si e perpendiculares ao plano de projeção


4.
I, III e IV
III e IV
29/09/2021 16:30 EPS
https://simulado.estacio.br/alunos/?p0=441720054&user_cod=3017764&matr_integracao=202007053982 3/5
1 ponto
Analise as sentenças abaixo referentes às normas técnicas:
I. A Associação Brasileira de Normas Técnicas (ABNT) elabora as Normas Brasileiras (NBR), identificadas por
números;
II. O Governo Federal não reconhece essas normas, que são dispensadas pela grande maioria dos profissionais,
empresas e entidades acadêmicas do Brasil;
III. Cada norma é criada por meio de comissões ou comitês formados por pessoas que possuem conhecimentos
técnicos em diferentes áreas de atuação;
IV. As normas transmitem um conhecimento sistematizado, que já foi avaliado em diferentes aspectos.
Está(ão) correta(s), apenas:
 (Ref.: 202011157641)
1 ponto
Analise as sentenças a seguir referentes a NBR 10067:

I. A vista mais importante de uma peça deve ser utilizada como vista lateral esquerda, geralmente, essa vista
representa a peça em sua posição de utilização.
II. Quando outras vistas forem necessárias, inclusive cortes e/ou seções, elas devem ser selecionadas conforme
os seguintes critérios: usar o maior número de vistas, se necessário, as seis; sempre que possível, repetir
detalhes.
III. Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo
preferíveis vistas, cortes e/ou seções ao emprego de grande quantidade de linhas tracejadas.
IV. Quando a escala utilizada não permite demonstrar detalhe ou cotagem de uma parte da peça, este é
circundado com linha estreita contínua e designado com letra maiúscula.

Está(ão) correta(s), apenas:
 (Ref.: 202011154755)
1 ponto
Analise as sentenças abaixo referentes ao conceito de perspectiva:
I. É uma forma de representação gráfica utilizada para representar um objeto e sua volumetria, que permite a
visualização desse objeto mais próxima do mundo real;
II. Perspectivas são criadas somente a partir de projeções cônicas, não podendo ser utilizadas as projeções
cilíndricas;
I e III
I, II e III
II e III


5.
IV
II e IV
I, III e IV
I e IV
III e IV


6.
II e III
III e IV
I, III e IV
I, II e III
I e III


7.
29/09/2021 16:30 EPS
https://simulado.estacio.br/alunos/?p0=441720054&user_cod=3017764&matr_integracao=202007053982 4/5
III. Dependendo da perspectiva, existem distorções e/ou reduções empregadas no desenho das arestas. Essas
reduções das arestas inclinadas têm por objetivo minimizar a distorção que ocorre nas peças em certas
perspectivas;
IV. As perspectivas cilíndricas são subdivididas conforme a posição das linhas projetantes em relação ao plano
de projeção, podendo ter um, dois ou três pontos de fuga.

Estão corretas, apenas:
 (Ref.: 202011115705)
1 ponto
Analise as sentenças abaixo referentes às perspectivas cilíndricas:
I. São formadas por linhas projetantes paralelas entre si;
II. No caso das perspectivas oblíquas, as linhas são oblíquas com relação ao plano de projeção, ou seja, formam
com esse plano um ângulo diferente de 90°;
III. No caso das perspectivas axonométricas, as projetantes são perpendiculares (ortogonais) ao plano de
projeção;
IV. Se as arestas do objeto são oblíquas em relação ao plano de projeção, terão sua dimensão reduzida na
projeção. Se todas as dimensões do objeto nas direções de seus eixos (ortogonais entre si) se reduzem
igualmente, a perspectiva é denominada trimétrica.

Estão corretas, apenas:
 (Ref.: 202011115706)
1 ponto
Analise as sentenças abaixo referentes às orientações básicas para cotagem no desenho técnico:
I. A cotagem de diâmetros e raios pode ser feita de diversas maneiras, por exemplo, se os raios forem grandes,
estando o centro do arco além dos limites do desenho, a cota pode ser representada através do desenho de um
ponto como um centro fictício ou somente indicada junto ao arco, sem representação de linha de centro;
II. Nas cotas de raios e diâmetros, deve-se utilizar símbolos antes do número que facilitam a interpretação do
desenho (f para raio e R para diâmetro).
III. Se o espaço disponível entre as linhas auxiliares for insuficiente para representação dos elementos limites
da linha de cota, as setas podem ser apresentadas externamente no prolongamento da linha de cota desenhado
com essa finalidade;
IV. O ideal é que a cotagem fique posicionada fora da vista ou do corte, porém, é permitido em certos casos a
colocação interna dos elementos da cotagem.
Está(ão) correta(s), apenas:
 (Ref.: 202011157708)
I, III e IV
I e IV
I e III
III e IV
II e IV


8.
I, III e IV
II, III e IV
I, II e III
II e III
I e IV


9.
I, III e IV
I, II e III
I e III
29/09/2021 16:30 EPS
https://simulado.estacio.br/alunos/?p0=441720054&user_cod=3017764&matr_integracao=202007053982 5/5
1 ponto
Em relação à cotagem podemos afirmar que, EXCETO:
 (Ref.: 202011157697)
II e IV
II e III


10.
Geralmente, posicionamos a cota deslocada à esquerdaentre as linhas auxiliares, colocando o texto abaixo
da linha de cota no caso de cotas horizontais e à direita da linha de cota no caso de cotas verticais.
Deve fornecer informações perfeitas sobre as dimensões do objeto, evitando dúvidas que justifiquem
cálculos para obtenção de medidas.
É comum chamar a cotagem somente de cota, apesar que a cota é tão somente a medida numérica (ou
dimensão) de uma cotagem.
A linha de cota e as linhas auxiliares devem ser desenhadas com traço contínuo fino.
Os elementos gráficos de uma cotagem são a linha de cota, a linha auxiliar, os limites da linha de cota e a
cota, que é a dimensão numérica propriamente dita
