Questões resolvidas

Analise as sentenças abaixo referentes aos conceitos de modelagem 3D: I. Consiste numa representação gráfica computacional que se aproxima do produto real, auxiliando na visualização desse produto antes mesmo deste ganhar uma estrutura física; Está(ão) correta(s), apenas:

I, III e IV
III e IV
I, II e III
I e III
II e III

Comparando as técnicas para desenho das vistas ortográficas no 1º e 3º diedros, podemos afirmar que:

as diferentes posições relativas entre o observador, o plano de projeção e o objeto modificam as vistas projetadas
a simbologia normatizada (NBR 10067/1995) colocada junto das vistas ortográficas é o mesmo, e fica na mesma posição tanto para o 1º diedro como para o 3º diedro
as projeções mudam ao modificarmos o diedro de projeção, por conta das diferentes formas de rebatimento e planificação das vistas, portanto, as vistas são completamente modificadas
escolhendo-se a mesma vista frontal, as projeções serão sempre iguais
a posição relativa entre as vistas após o rebatimento dos planos de projeção é a mesma para as projeções em ambos os diedros

Analise as sentenças a seguir referentes a NBR 10067: I. A vista mais importante de uma peça deve ser utilizada como vista lateral esquerda, geralmente, essa vista representa a peça em sua posição de utilização. II. Quando outras vistas forem necessárias, inclusive cortes e/ou seções, elas devem ser selecionadas conforme os seguintes critérios: usar o maior número de vistas, se necessário, as seis; sempre que possível, repetir detalhes. III. Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes e/ou seções ao emprego de grande quantidade de linhas tracejadas. IV. Quando a escala utilizada não permite demonstrar detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua e designado com letra maiúscula. Está(ão) correta(s), apenas:

I, III e IV
III e IV
I, II e III
I e III
II e III

Em relação ao esboço de circunferências e detalhes inclinados nas perspectivas oblíquas podemos afirmar que, EXCETO:

As circunferências não frontais ficam com o aspecto de elipses, e não podem ser traçadas com o uso de compasso, pois não configuram elipses perfeitas
As circunferências frontais também ficam com o aspecto de elipses
No caso de linhas inclinadas, em direções diferentes das direções das linhas fugantes, basta encontrar o ponto inicial e final das linhas inclinadas utilizando suas posições reais
Essas linhas inclinadas, obviamente, não serão representadas em verdadeira grandeza, pois sofrerão distorções
O traçado de circunferências nas vistas não frontais deve ser iniciado pelo traçado da circunferência frontal, para que possam ser encontradas as interseções entre os eixos diagonais e pontos de tangência auxiliares no traçado das circunferências não frontais

Em relação à cotagem podemos afirmar que, EXCETO:

Deve fornecer informações perfeitas sobre as dimensões do objeto, evitando dúvidas que justifiquem cálculos para obtenção de medidas.
Os elementos gráficos de uma cotagem são a linha de cota, a linha auxiliar, os limites da linha de cota e a cota, que é a dimensão numérica propriamente dita
A linha de cota e as linhas auxiliares devem ser desenhadas com traço contínuo fino.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Analise as sentenças abaixo referentes aos conceitos de modelagem 3D: I. Consiste numa representação gráfica computacional que se aproxima do produto real, auxiliando na visualização desse produto antes mesmo deste ganhar uma estrutura física; Está(ão) correta(s), apenas:

I, III e IV
III e IV
I, II e III
I e III
II e III

Comparando as técnicas para desenho das vistas ortográficas no 1º e 3º diedros, podemos afirmar que:

as diferentes posições relativas entre o observador, o plano de projeção e o objeto modificam as vistas projetadas
a simbologia normatizada (NBR 10067/1995) colocada junto das vistas ortográficas é o mesmo, e fica na mesma posição tanto para o 1º diedro como para o 3º diedro
as projeções mudam ao modificarmos o diedro de projeção, por conta das diferentes formas de rebatimento e planificação das vistas, portanto, as vistas são completamente modificadas
escolhendo-se a mesma vista frontal, as projeções serão sempre iguais
a posição relativa entre as vistas após o rebatimento dos planos de projeção é a mesma para as projeções em ambos os diedros

Analise as sentenças a seguir referentes a NBR 10067: I. A vista mais importante de uma peça deve ser utilizada como vista lateral esquerda, geralmente, essa vista representa a peça em sua posição de utilização. II. Quando outras vistas forem necessárias, inclusive cortes e/ou seções, elas devem ser selecionadas conforme os seguintes critérios: usar o maior número de vistas, se necessário, as seis; sempre que possível, repetir detalhes. III. Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes e/ou seções ao emprego de grande quantidade de linhas tracejadas. IV. Quando a escala utilizada não permite demonstrar detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua e designado com letra maiúscula. Está(ão) correta(s), apenas:

I, III e IV
III e IV
I, II e III
I e III
II e III

Em relação ao esboço de circunferências e detalhes inclinados nas perspectivas oblíquas podemos afirmar que, EXCETO:

As circunferências não frontais ficam com o aspecto de elipses, e não podem ser traçadas com o uso de compasso, pois não configuram elipses perfeitas
As circunferências frontais também ficam com o aspecto de elipses
No caso de linhas inclinadas, em direções diferentes das direções das linhas fugantes, basta encontrar o ponto inicial e final das linhas inclinadas utilizando suas posições reais
Essas linhas inclinadas, obviamente, não serão representadas em verdadeira grandeza, pois sofrerão distorções
O traçado de circunferências nas vistas não frontais deve ser iniciado pelo traçado da circunferência frontal, para que possam ser encontradas as interseções entre os eixos diagonais e pontos de tangência auxiliares no traçado das circunferências não frontais

Em relação à cotagem podemos afirmar que, EXCETO:

Deve fornecer informações perfeitas sobre as dimensões do objeto, evitando dúvidas que justifiquem cálculos para obtenção de medidas.
Os elementos gráficos de uma cotagem são a linha de cota, a linha auxiliar, os limites da linha de cota e a cota, que é a dimensão numérica propriamente dita
A linha de cota e as linhas auxiliares devem ser desenhadas com traço contínuo fino.

Prévia do material em texto

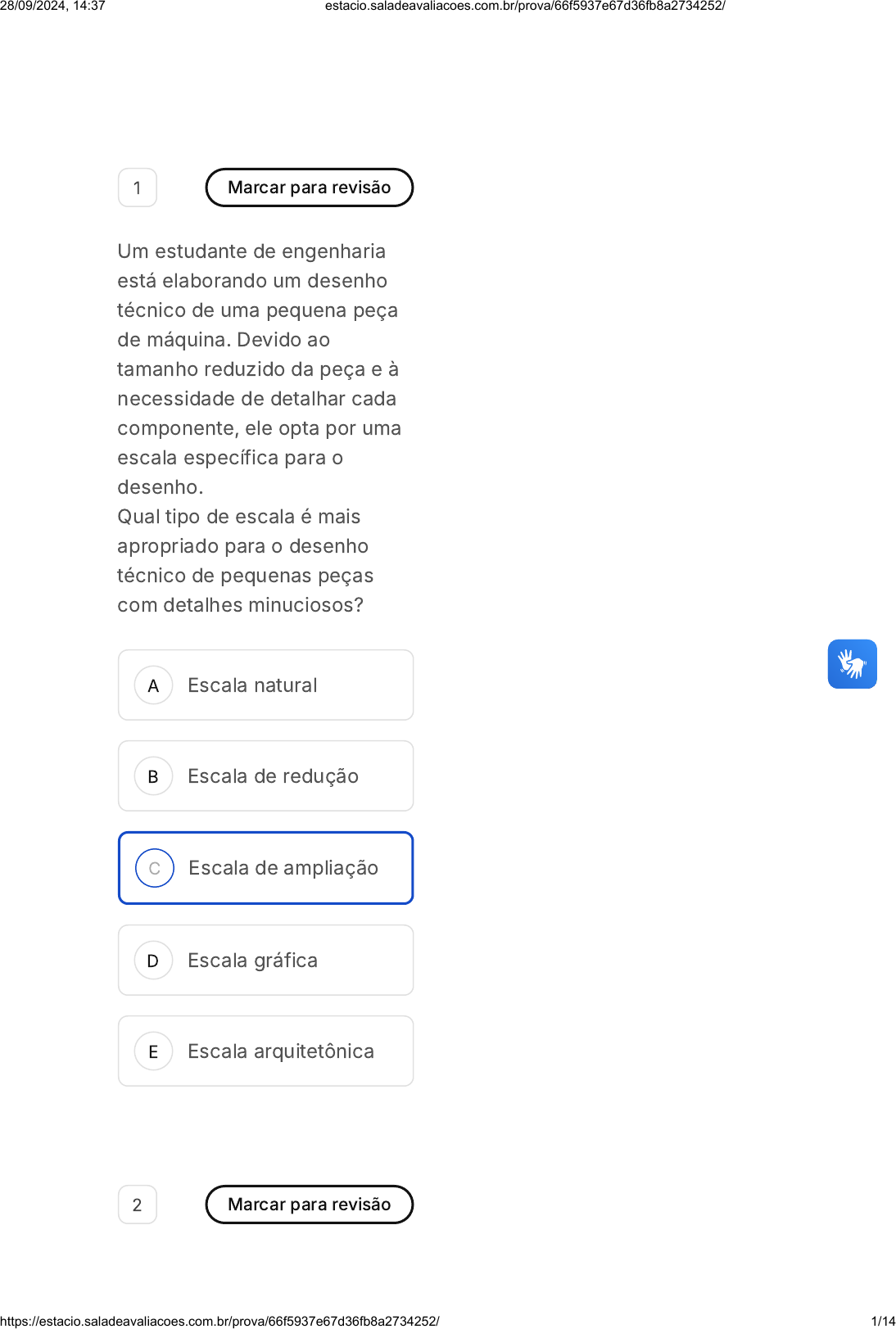

<p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>1 Marcar para revisão</p><p>Um estudante de engenharia</p><p>está elaborando um desenho</p><p>técnico de uma pequena peça</p><p>de máquina. Devido ao</p><p>tamanho reduzido da peça e à</p><p>necessidade de detalhar cada</p><p>componente, ele opta por uma</p><p>escala específica para o</p><p>desenho.</p><p>Qual tipo de escala é mais</p><p>apropriado para o desenho</p><p>técnico de pequenas peças</p><p>com detalhes minuciosos?</p><p>Escala natural</p><p>Escala de redução</p><p>Escala de ampliação</p><p>Escala gráfica</p><p>Escala arquitetônica</p><p>2 Marcar para revisão</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 1/14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>A evolução do desenho técnico</p><p>ao longo da história é notável,</p><p>de esboços rupestres a</p><p>sofisticados programas CAD.</p><p>Qual a principal transformação</p><p>na prática do desenho técnico</p><p>proporcionada pela tecnologia</p><p>CAD?</p><p>Uso de cores mais</p><p>vivas</p><p>Desenhos em maior</p><p>escala</p><p>Representações mais</p><p>precisas</p><p>Uso exclusivo de</p><p>papel vegetal</p><p>Foco em desenhos</p><p>abstratos</p><p>3 Marcar para revisão</p><p>Analise as sentenças abaixo</p><p>referentes aos conceitos de</p><p>modelagem 3D�</p><p>I. Consiste numa representação</p><p>gráfica computacional que se</p><p>aproxima do produto real,</p><p>auxiliando na visualização desse</p><p>produto antes mesmo deste</p><p>ganhar uma estrutura física;</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 2/14</p><p>A</p><p>B</p><p>C</p><p>II. O potencial de inovação</p><p>desse tipo de modelagem é</p><p>enorme, já que as ideais podem</p><p>ser concebidas, analisadas,</p><p>testadas e modificadas na tela</p><p>do computador. Do esboço à</p><p>produção, testando e</p><p>modificando quantas vezes for</p><p>necessário;</p><p>III. Com a modelagem 3D as</p><p>chances de que o</p><p>desenvolvimento de um</p><p>produto, do projeto à produção,</p><p>seja bem-sucedido aumentam</p><p>consideravelmente, o que pode</p><p>ser enxergado como uma</p><p>importante vantagem</p><p>competitiva no mercado;</p><p>IV. Atualmente, a modelagem</p><p>tridimensional é pouco</p><p>demandada, pois permite criar</p><p>modelos pouco personalizados</p><p>e que não se aproximam da</p><p>realidade física do produto que</p><p>está se querendo representar.</p><p>Está(ão) correta(s), apenas:</p><p>I, III e IV</p><p>III e IV</p><p>I, II e III</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 3/14</p><p>D</p><p>E</p><p>A</p><p>B</p><p>I e III</p><p>II e III</p><p>4 Marcar para revisão</p><p>Analise as sentenças abaixo</p><p>referentes às normas técnicas:</p><p>I. A Associação Brasileira de</p><p>Normas Técnicas �ABNT)</p><p>elabora as Normas Brasileiras</p><p>�NBR�, identificadas por</p><p>números;</p><p>II. O Governo Federal não</p><p>reconhece essas normas, que</p><p>são dispensadas pela grande</p><p>maioria dos profissionais,</p><p>empresas e entidades</p><p>acadêmicas do Brasil;</p><p>III. Cada norma é criada por</p><p>meio de comissões ou comitês</p><p>formados por pessoas que</p><p>possuem conhecimentos</p><p>técnicos em diferentes áreas</p><p>de atuação;</p><p>IV. As normas transmitem um</p><p>conhecimento sistematizado,</p><p>que já foi avaliado em</p><p>diferentes aspectos.</p><p>Está(ão) correta(s), apenas:</p><p>I, III e IV</p><p>III e IV</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 4/14</p><p>C</p><p>D</p><p>E</p><p>A</p><p>B</p><p>IV</p><p>I e IV</p><p>II e IV</p><p>5 Marcar para revisão</p><p>Comparando as técnicas para</p><p>desenho das vistas</p><p>ortográficas no 1º e 3º diedros,</p><p>podemos afirmar que:</p><p>as diferentes posições</p><p>relativas entre o</p><p>observador, o plano</p><p>de projeção e o objeto</p><p>modificam as vistas</p><p>projetadas</p><p>a simbologia</p><p>normatizada �NBR</p><p>10067/1995) colocada</p><p>junto das vistas</p><p>ortográficas é o</p><p>mesmo, e fica na</p><p>mesma posição tanto</p><p>para o 1º diedro como</p><p>para o 3º diedro</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 5/14</p><p>C</p><p>D</p><p>E</p><p>as projeções mudam</p><p>ao modificarmos o</p><p>diedro de projeção,</p><p>por conta das</p><p>diferentes formas de</p><p>rebatimento e</p><p>planificação das</p><p>vistas, portanto, as</p><p>vistas são</p><p>complemente</p><p>modificadas</p><p>escolhendo-se a</p><p>mesma vista frontal,</p><p>as projeções serão</p><p>sempre iguais</p><p>a posição relativa</p><p>entre as vistas após a</p><p>o rebatimento dos</p><p>planos de projeção é</p><p>a mesma para as</p><p>projeções em ambos</p><p>os diedros</p><p>6 Marcar para revisão</p><p>Analise as sentenças a seguir</p><p>referentes a NBR 10067�</p><p>I. A vista mais importante de</p><p>uma peça deve ser utilizada</p><p>como vista lateral esquerda,</p><p>geralmente, essa vista</p><p>representa a peça em sua</p><p>posição de utilização.</p><p>II. Quando outras vistas forem</p><p>necessárias, inclusive cortes</p><p>00</p><p>hora</p><p>: 33</p><p>min</p><p>: 56</p><p>seg</p><p>Ocultar</p><p>Questão 9 de 10</p><p>Respondidas �10� Em branco �0�</p><p>Finalizar prova</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Prova AV Expressão Gráfica</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 6/14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>e/ou seções, elas devem ser</p><p>selecionadas conforme os</p><p>seguintes critérios: usar o</p><p>maior número de vistas, se</p><p>necessário, as seis; sempre</p><p>que possível, repetir detalhes.</p><p>III. Devem ser executadas</p><p>tantas vistas quantas forem</p><p>necessárias à caracterização</p><p>da forma da peça, sendo</p><p>preferíveis vistas, cortes e/ou</p><p>seções ao emprego de grande</p><p>quantidade de linhas</p><p>tracejadas.</p><p>IV. Quando a escala utilizada</p><p>não permite demonstrar</p><p>detalhe ou cotagem de uma</p><p>parte da peça, este é</p><p>circundado com linha estreita</p><p>contínua e designado com letra</p><p>maiúscula.</p><p>Está(ão) correta(s), apenas:</p><p>I, III e IV</p><p>III e IV</p><p>I, II e III</p><p>I e III</p><p>II e III</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 7/14</p><p>A</p><p>B</p><p>C</p><p>7 Marcar para revisão</p><p>Em relação ao esboço de</p><p>circunferências e detalhes</p><p>inclinados nas perspectivas</p><p>oblíquas podemos afirmar que,</p><p>EXCETO�</p><p>As circunferências</p><p>não frontais ficam</p><p>com o aspecto de</p><p>elipses, e não podem</p><p>ser traçadas com o</p><p>uso de compasso,</p><p>pois não configuram</p><p>elipses perfeitas</p><p>As circunferências</p><p>frontais também ficam</p><p>com o aspecto de</p><p>elipses</p><p>No caso de linhas</p><p>inclinadas, em</p><p>direções diferentes</p><p>das direções das</p><p>linhas fugantes, basta</p><p>encontrar o ponto</p><p>inicial e final das</p><p>linhas inclinadas</p><p>utilizando suas</p><p>posições reais</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 8/14</p><p>D</p><p>E</p><p>Essas linhas</p><p>inclinadas,</p><p>obviamente, não</p><p>serão representadas</p><p>em verdadeira</p><p>grandeza, pois</p><p>sofrerão distorções</p><p>O traçado de</p><p>circunferências nas</p><p>vistas não frontais</p><p>deve ser iniciado pelo</p><p>traçado da</p><p>circunferência frontal,</p><p>para que possam ser</p><p>encontradas as</p><p>interseções entre os</p><p>eixos diagonais e</p><p>pontos de tangência</p><p>auxiliares no traçado</p><p>das circunferências</p><p>não frontais</p><p>8 Marcar para revisão</p><p>Em relação à cotagem</p><p>podemos afirmar que, EXCETO�</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 9/14</p><p>A</p><p>B</p><p>C</p><p>Deve fornecer</p><p>informações perfeitas</p><p>sobre as dimensões</p><p>do objeto, evitando</p><p>dúvidas que</p><p>justifiquem cálculos</p><p>para obtenção de</p><p>medidas.</p><p>Os elementos gráficos</p><p>de uma cotagem são</p><p>a linha de cota, a linha</p><p>auxiliar, os limites da</p><p>linha de cota e a cota,</p><p>que é a dimensão</p><p>numérica</p><p>propriamente dita</p><p>A linha de cota e as</p><p>linhas auxiliares</p><p>devem ser</p><p>desenhadas com</p><p>traço contínuo fino.</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 10/14</p><p>D</p><p>E</p><p>É comum chamar a</p><p>cotagem somente de</p><p>cota, apesar que a</p><p>cota é tão somente a</p><p>medida numérica (ou</p><p>dimensão) de uma</p><p>cotagem.</p><p>Geralmente,</p><p>posicionamos a cota</p><p>deslocada à esquerda</p><p>entre as linhas</p><p>auxiliares, colocando</p><p>o texto abaixo da</p><p>linha de cota no caso</p><p>de cotas horizontais e</p><p>à direita da linha de</p><p>cota no caso de cotas</p><p>verticais.</p><p>9 Marcar para revisão</p><p>Analise as sentenças abaixo</p><p>referentes às perspectivas</p><p>cilíndricas:</p><p>I. São formadas por linhas</p><p>projetantes paralelas entre si;</p><p>II. No caso das perspectivas</p><p>oblíquas, as linhas são oblíquas</p><p>com relação ao plano de</p><p>projeção, ou seja, formam com</p><p>esse plano um ângulo diferente</p><p>de 90°;</p><p>III. No caso das perspectivas</p><p>axonométricas, as projetantes</p><p>são perpendiculares</p><p>(ortogonais) ao plano de</p><p>projeção;</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 11/14</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>IV. Se as arestas do objeto são</p><p>oblíquas em relação ao plano</p><p>de projeção, terão sua</p><p>dimensão reduzida na</p><p>projeção. Se todas as</p><p>dimensões do objeto nas</p><p>direções de seus eixos</p><p>(ortogonais entre si) se</p><p>reduzem igualmente, a</p><p>perspectiva é denominada</p><p>trimétrica.</p><p>Estão corretas, apenas:</p><p>I e IV</p><p>II e III</p><p>II, III e IV</p><p>I, II e III</p><p>I, III e IV</p><p>10 Marcar para revisão</p><p>Em relação ao processo de</p><p>manufatura aditiva utilizando a</p><p>tecnologia de Modelagem por</p><p>Fusão e Deposição �FDM�,</p><p>podemos afirmar que:</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 12/14</p><p>A</p><p>B</p><p>C</p><p>Um feixe de laser</p><p>ultravioleta �UV) é</p><p>utilizado para</p><p>solidificar a resina</p><p>líquida que está</p><p>contida em um</p><p>reservatório, criando a</p><p>forma 3D desejada.</p><p>Funciona de maneira</p><p>simples, extrusando</p><p>(forçando a saída do</p><p>material por um</p><p>orifício) um filamento</p><p>plástico (polímero</p><p>específico) derretido,</p><p>que assumirá uma</p><p>forma alongada ou</p><p>filiforme, e será</p><p>depositado camada</p><p>sob camada, em alta</p><p>precisão, até formar o</p><p>objeto final.</p><p>O objeto é formado</p><p>camada a camada</p><p>através da elevação</p><p>(tipicamente cerca de</p><p>0,1 mm por camada)</p><p>de uma plataforma</p><p>que se encontra</p><p>mergulhada num</p><p>tanque de resina</p><p>líquida.</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 13/14</p><p>D</p><p>E</p><p>Trabalha com insumo</p><p>em forma de pó,</p><p>sendo o laser utilizado</p><p>para fundir ou</p><p>sintetizar esse pó</p><p>seletivamente,</p><p>agregando as</p><p>camadas do material,</p><p>para formar o objeto</p><p>desejado.</p><p>Se comparada a</p><p>outras técnicas de</p><p>manufatura aditiva,</p><p>como a</p><p>estereolitografia �SLA�</p><p>ou a sinterização laser</p><p>seletiva �SLS�, a FDM</p><p>é um processo rápido.</p><p>28/09/2024, 14:37 estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/</p><p>https://estacio.saladeavaliacoes.com.br/prova/66f5937e67d36fb8a2734252/ 14/14</p>
