Atividade de Aprendizagem 03: Mecânica dos Fluidos
















Observação: Só será avaliada a questão que apresentar o seu respectivo desenvolvimento.


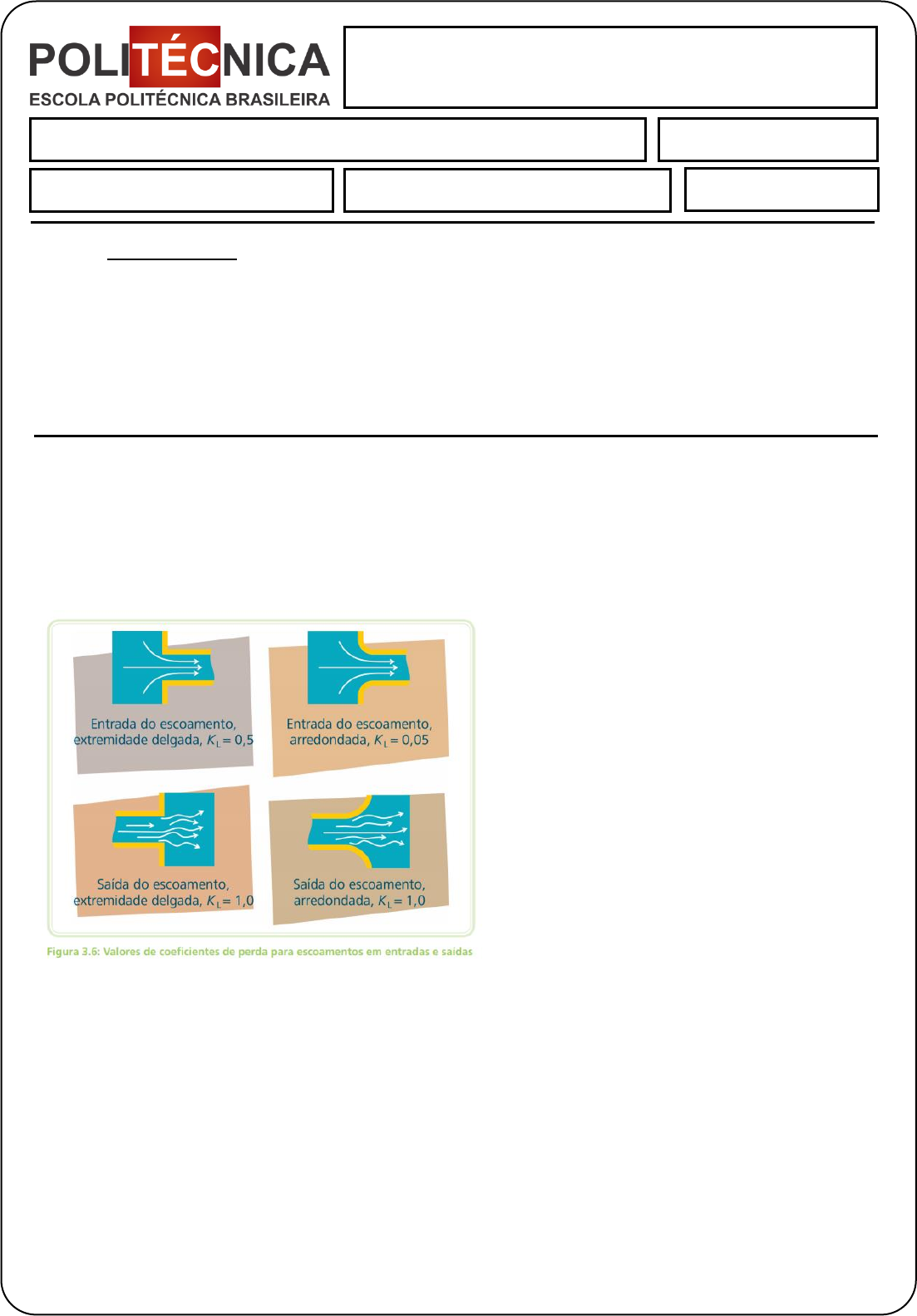

1. Determine a diferença de pressão que existiria no ponto (1) entre dois sistemas como o exemplo
acima em cujo ponto de entrada se considerasse uma entrada com cantos delgados em um caso, e em
outro, uma entrada com cantos arredondados de acordo com a (Figura 3.6 da aula 03)?


















Com alteração apenas a entrada do tubo, o total d as perdas de cargas normais ( hN) continuam iguais
a 5,60m.
O total das perdas cargas localizadas ( hLOC = 5,79m ) é alterado pois de vemos somar a perda de carga
da entrada.
Se a entrada for delgada, com KL = 0,5:

hLOC = KL x (V² / 2g) = 0,5 x 2,652 / (2 x 9,81) = 0,179
hLOC = 0,179 m
hL = hN + hL OC = 5,60 m + 5,79m + 0,179m = 11,569m
P1 = γ (Z2 + hL) = 10000 x ( 3 + 11,569) = 145.690 Pa



Mecânica dos Fluidos
Aluno (a): TERCIANO MARTINS DOS SNTOS Data: 23 / 08 / 2021
Atividade de Aprendizagem 03 NOTA:
INSTRUÇÕES:

 Esta Avaliação de pesquisa contém 02 questões, totalizando 10 (dez) pontos.
 Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
 Utilize o espaço abaixo destinado para realizar a atividade.
 Ao terminar grave o arquivo com o seu nome (nome do aluno).
 Envie o arquivo pelo sistema.


 Atividade de Aprendizagem 03: Mecânica dos Fluidos
Se a entrada for arredondada, com KL = 0,05 :

hLOC = KL x (V² / 2g) 0,05 x 2,652 / (2 x 9 ,81) = 0,018
hLOC = 0,018m
hL = hN + hL OC = 5,6 0 m + 5,79 m + 0,018 m = 11,408 m

Temos a nova pressão em (1), P1 = γ (Z2 + hL) = 10000 x (3 + 11,408) = 14 4.080 Pa

Entretanto, se a entra da fosse delgada , a pressão em (1) seria de 1 45.690 Pa, já se a entrada fosse
arredondada, a pressão em (1) seria de 144.080 Pa.

Uma diferença de: 145.690 Pa - 144 .080 Pa = 1.610 P a




2. De acordo com a figura que segue, determine a potência necessária à bomba para elevar água a 61
metros do reservatório 1 ao reservatório 2, por uma tubulação de ferro fundido, considerando as perdas
de carga.
Considere: Q = 6 m3/min, r = 999 kg/m3 e m = 1,12.10-3 N.s/m2.


Potência da bomba=?
D= 228mm + 0,228 mt
Q= 6m³/min- 0,1m³/s
ρ = 999 kg/m³
m=1,12. 10-3 Ns/m² - 0,00112 Ns/m²


















VELOCIDADE

 Atividade de Aprendizagem 03: Mecânica dos Fluidos
























































RUGOSIDADE RELATIVA
NÚMERO DE REYNOLDS

FATOR DE ATRITO


 Atividade de Aprendizagem 03: Mecânica dos Fluidos





































Considerando a pressão de entrada (p1) igual a pressão de saída (p2): pl =p2

Assim como as velocidades de entrada e saida também iguais, pois a área é mesma: V1 = V2

Também considerando zl=0 ez2=61 m que é a diferença de alturas entre (1) e (2).

Como não tem turbina, at = 0

A equação da energia mecânica se resume a:

hp – hL = z2

hp = z2 + hL

hp = 61 + 8,14

Perdas De Cargas Normais

Energia Mecânica

hp = 69,14w
hp = 69,14w
ccc
hp = 69,14w
