1. Para calcular o centro de gravidade de uma superfície plana, nós precisamos determinar as
coordenadas de um ponto (Xg, Yg) em relação a um par de eixos de referência (X, Y), de forma
que este ponto traduza a distribuição de pesos de um sistema, ou de um corpo.

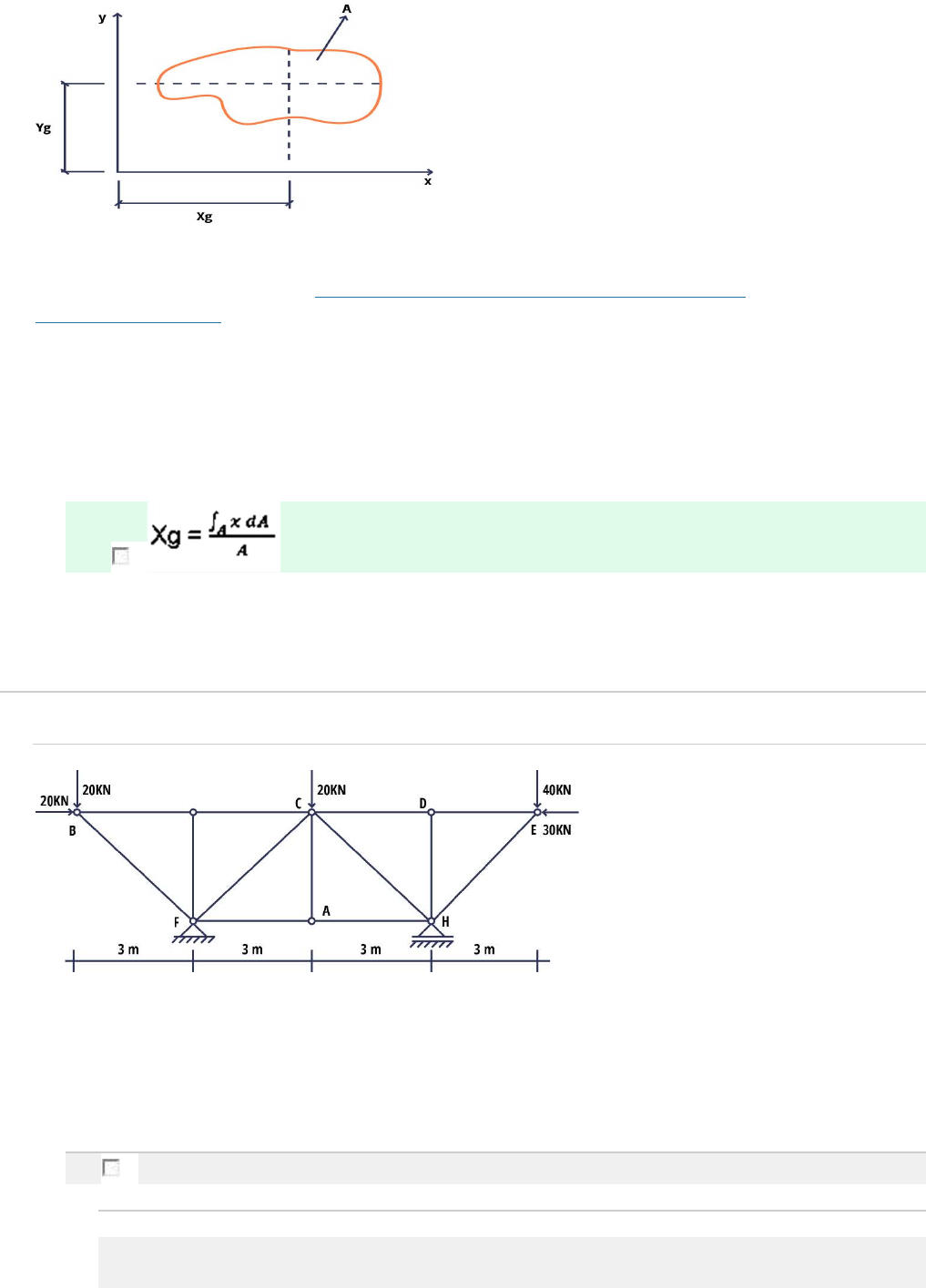

Analise a figura a seguir:


Fonte: UNIVERSIDADE ESTADUAL DE CAMPINAS. Propriedades geométricas de seções
transversais. Disponível em: <http://www.fem.unicamp.br/~em421/semII-
1999/textos/pg.pdf>. Acesso em: 24 mar. 2020, p.3. (Adaptado).
Considerando essas informações e o conteúdo estudado sobre propriedades geométricas de
figuras planas, pode-se afirmar que a fórmula para calcular a coordenada do centro de
gravidade Xg da figura acima é:
Ocultar opções de resposta
1.
 Resposta correta

2. Pergunta 2
Analise a figura a seguir:



Considerando a figura acima e o conteúdo estudado sobre reações nos apoios e conexões de
uma estrutura bidimensional, pode-se afirmar que as reações nos apoios E e F são:
Ocultar opções de resposta
1.
XF = 20KN; YF =35KN; YH = 35KN.
Resposta correta
3. Pergunta 3
As propriedades geométricas das figuras planas têm grande importância na Resistência dos
Materiais, pois, além de permitirem determinar as características dos materiais, elas também
fazem parte das equações que determinam a rigidez, a capacidade de resistência e, por
consequência, o equilíbrio das estruturas.
Considerando essas informações e o conteúdo estudados sobre as propriedades geométricas
das figuras planas, pode-se afirmar que o momento de inércia de uma barra está relacionado
com o deslocamento que a barra sofre devido à ação de um esforço, porque:
Ocultar opções de resposta
1.
o momento de inércia está associado à rigidez de barras e, por consequência,
possibilita controlar flechas nas estruturas evitando deslocamentos além dos
limites de segurança.
Resposta correta


4. Pergunta 4
Analise a figura a seguir:


Fonte: UNIVERSIDADE ESTADUAL DE CAMPINAS. Propriedades geométricas de seções
transversais. Disponível em: <http://www.fem.unicamp.br/~em421/semII-
1999/textos/pg.pdf>. Acesso em 24 mar. 2020, p.9. (Adaptado).
Considerando a figura acima e o conteúdo estudado sobre propriedades geométricas das
figuras planas, pode-se afirmar que os momentos de inércia da área em forma de “I”, em
relação aos eixos que passam pelo centro de gravidade, são:
Ocultar opções de resposta
1.
IxG = 95591, 31cm4 e IyG = 18072, 92 cm4.
Resposta correta
5. Pergunta 5
Analise a figura a seguir:


Considerando a figura acima e o conteúdo estudado sobre propriedades geométricas das
figuras planas, analise as afirmativas a seguir e assinale V para a(s) verdadeiras e F para a(s)
falsa(s).
I. ( ) A área total da figura pode ser obtida pela fórmula: A = A1 - A2.
II. ( ) O momento de inércia em relação ao eixo y é 13,7*109 mm4.
III. ( ) O momento de inércia em relação ao eixo z pode ser calculado pela fórmula Iz = Iz1 - Iz2.
IV. ( ) O momento de inércia em relação ao eixo z é 17,32*1010 mm3.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
V, F, V, F.
Resposta correta


6. Pergunta 6
Analise a figura a seguir


Fonte: UNIVERSIDADE ESTADUAL DE CAMPINAS. Propriedades geométricas de seções
transversais. Disponível em: <http://www.fem.unicamp.br/~em421/semII-
1999/textos/pg.pdf>. Acesso em: 24 mar. 2020, p. 2. (Adaptado).
Considerando a figura acima e o conteúdo estudado sobre propriedades geométricas de figuras
planas, pode-se afirmar que os momentos estáticos em relação aos eixos x e y,
respectivamente, são:
1.
bh²/2 e hb²/2.
Resposta correta
7. Pergunta 7
Analise a figura a seguir:



Considerando a figura acima e o conteúdo estudado sobre reações nos apoios e conexões de
uma estrutura bidimensional, pode-se afirmar que as reações nos apoios A e B são:
1.
HA = -q*b ; VA = -(q*b²)/2a ; VB = (q*b²)/2a.
Resposta correta



8. Pergunta 8
Analise a imagem a seguir que representa uma área em forma de “T”:


Considerando a figura acima e o conteúdo estudado sobre propriedades geométricas das
figuras planas, pode-se afirmar que o momento de inércia da área em forma de “T”, em relação
ao eixo horizontal do centroide, é:
Ocultar opções de resposta
1.
6,15 * 10-3 m4.
Resposta correta


9. Pergunta 9
Analise a figura a seguir que representa um perfil “T”

Fonte: UNIVERSIDADE ESTADUAL DE CAMPINAS. Propriedades geométricas de seções
transversais. Disponível em: <http://www.fem.unicamp.br/~em421/semII-
1999/textos/pg.pdf>. Acesso em: 24 mar. 2020, p.5. (Adaptado).
Considerando a figura acima e o conteúdo estudado sobre propriedades geométricas de figuras
planas, pode-se afirmar que o centro de gravidade do perfil “T” é:
Ocultar opções de resposta
2
XG = 0 e YG = 4,65 cm.
Resposta correta


10. Pergunta 10
Analise a figura a seguir:


Considerando essas informações e o conteúdo estudado sobre reações nos apoios e conexões
de uma estrutura bidimensional, pode-se afirmar que as reações no engaste é:

H = 0; V = 0; M = Pa.
Resposta correta
