Moisés Santos|@eumoisesantos_ Odontologia UFPE – Radiologia 1 – 2020.1

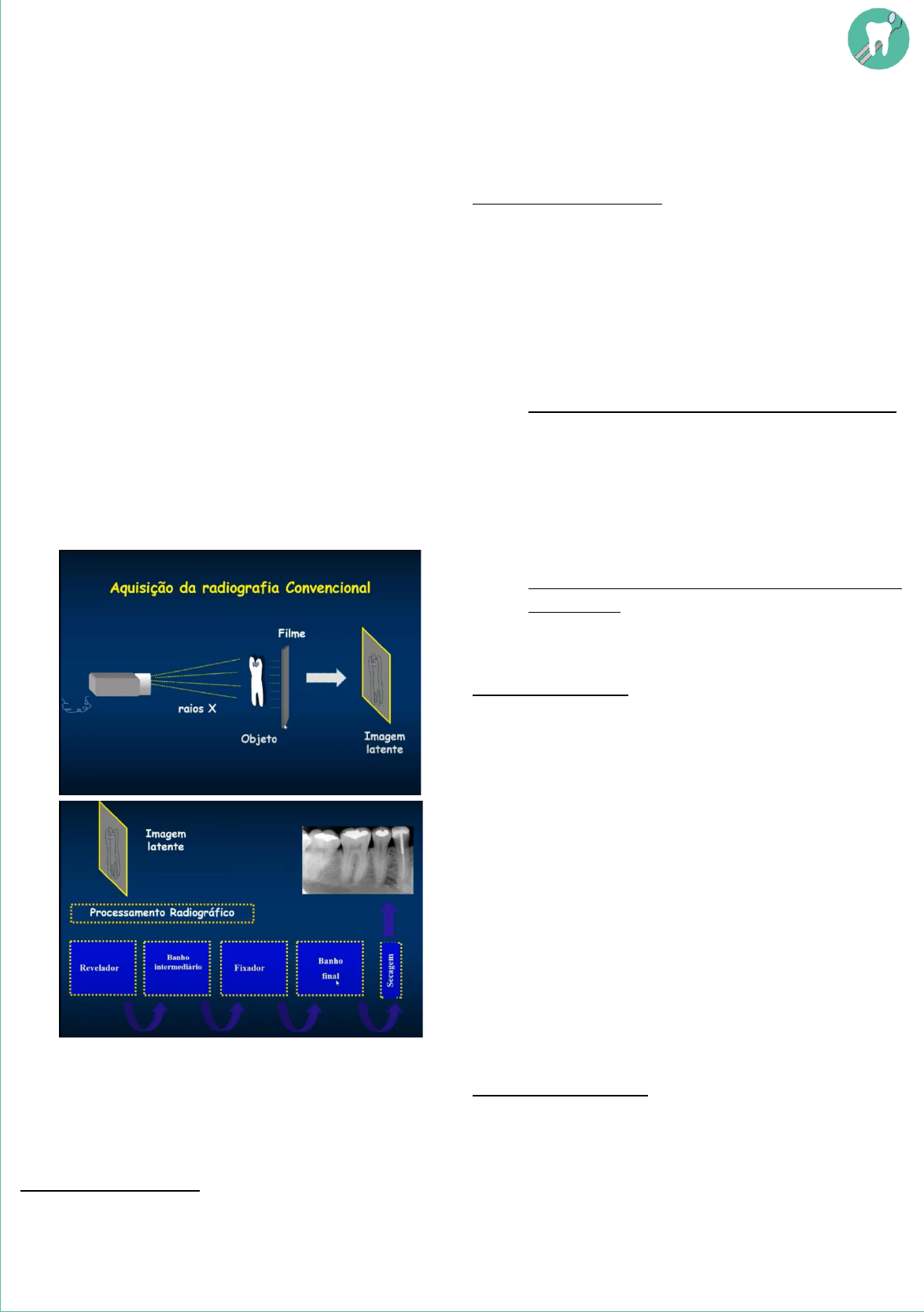

Fatores de Formação da Imagem
Os exames laboratoriais e exames clínicos
colaboram, diretamente, para uma boa aquisição da
imagem radiográfica.
Requisitos de uma radiografia de qualidade:
• Nitidez/definição
• Mínima distorção
• Densidade
• Contraste
Elementos essenciais para a produção de raios X:
• Gerador de Elétrons
• Acelerador de elétrons
• Alvo ou anteparo
• Vácuo
Relembrando:
Fatores relacionados a produção da imagem:
• Fatores energéticos: relacionados a
produção dos raios x (mA, Tempo de
exposição, Kv e Distância).
Miliamperagem (mA): é a expressão quantitativa do
fluxo eletrônico; podendo ser fixa ou variável.
Proporcional a densidade – quanto menor a
miliamperagem, menor será a densidade dos raios
x (quantidades de elétrons ao redor do filamento de
raios x).
OBS.: a densidade definirá o grau de escurecimento da radiografia,
quanto mais densa, mais escura será.
Tempo de exposição: variável nos aparelhos de
raios X, controlados pelos marcadores de tempo.
Proporcional a densidade – quanto maior o tempo
de exposição, mais densos os raios serão.
𝑚𝐴 . 𝑇𝑒𝑥𝑝𝑜𝑠𝑖çã𝑜 = 𝑚𝐴𝑠
OBS.: está relacionada com a miliamperagem por segundo; quanto
maior o tempo de exposição, maior a miliamperagem por segundo,
sendo maior a densidade dos raios.
Fatores primários de controle da densidade:
(1) mAs; (2) Kv – relacionado a aceleração
dos elétrons, e a penetração do feixe de raios
X; (proporcional a densidade); (3) distância
foco-filme varia da razão inversa do
quadrado da distância (inversamente
proporcional a densidade).
Fatores secundários de controle da
densidade: (1) condições de processamento
e (2) tipos de filme (para filmes mais
sensíveis, deve haver a redução da mAs).
Kilovoltagem (Kv): responsável pela qualidade do
feixe; determina o campo elétrico que provocará a
aceleração dos elétrons. Proporcional a densidade
e inversamente proporcional a penetração - quanto
maior a Kv, menor os comprimentos de ondas,
facilitando a penetração.
Está diretamente relacionado ao contraste
da imagem, que é a graduação das
diferentes densidades em diferentes áreas
de uma radiografia; são os tons de cinza
presentes na imagem. Quanto maior a Kv,
menor os comprimentos de ondas, com uma
variabilidade de tons (baixo contraste –
escala longa). O contraste pode ser
influenciado por erros de processamento ou
pelo velamento do filme (Véu ou Fog).
Distância foco-filme: I = 1/D². A intensidade da
radiação varia na razão inversa do quadrado da
distância; quanto mais afastada estiver a fonte da
área de incidência, menos intensa e penetrante
será a radiação.
• Fatores do objeto: a questão do numero
atômico dos elementos teciduais podem
definir maior ou menor absorção da radiação

Moisés Santos|@eumoisesantos_ Odontologia UFPE – Radiologia 1 – 2020.1
X. (Número atômico, densidade física e
espessura).
Tecidos moles: têm baixo número atômico,
absorvem pouco (C, H, N, O).
Tecidos duros: têm maior número atômico,
absorvem melhor os raios x (Ca e P).
Densidade: quanto mais denso o objeto, mais ele
absorve raios x.
Espessura: quanto mais espesso, mais o objeto
absorve os raios X.
• Fatores geométricos: principio geométrico
– fonte emissora, objeto e filme: devem ser
estacionários.
Área focal: quanto menor a área focal → menor a
penumbra.


Quanto mais afastada a fonte de raios X do
objeto/filme → melhor definição da imagem e menor
a penumbra.
Quanto mais afastada estiver a fonte do
objeto e filme, mais fiel será a imagem,
aproximando-se do tamanho do objeto.








OBS.: diferente da distância foco-filme; quanto mais distante, mesmo
com a diminuição da penumbra, haverá menos densidade dos raios
x; para regular isso, é só aumentar o tempo de exposição.
 O objeto deve estar mais próximo do filme
para que haja uma menor ampliação e nitidez da
imagem.

“Princípio de Cieszynski”: O feixe de raios X deve
incidir perpendicularmente à bissetriz do ângulo
formado entre o filme e o longo eixo do dente.
• Fator do filme:
Sensibilidade do filme: tamanho dos grânulos de
prata (quanto maior o granulo, maior a
sensibilidade); controlar tempo de exposição.
Dupla emulsão: minimiza a quantidade de radiação;
diminui o detalhe.
Armazenamento: calor, umidade, químicos, raios x
• Fator do processamento: soluções de
processamento, ambiente e tipo de
processamento e filmes.
• Véu ou FOG: densidade extra, indesejável,
sobreposta à densidade básica da película.
A grande fonte produtora de véu é a radiação
secundária.
Radiação secundária: Radiação de espalhamento
→ resulta das interações campton com estruturas
corporais. (as lâminas de chumbo, nos filmes
intrabucais, e as grades, nas técnicas extrabucais,
absorvem essa radiação secundária). Ela é
minimizada com o uso do cilindro aberto, diafragma
de chumbo e colimação retangular.
 Produtores de radiação secundária: filtros de
alumínio; cones localizadores e tecidos moles.



Referências:
FREITAS, A.; ROSA, J.; SOUZA, I. F. Radiologia
Odontológica. 6ª edição. Artes Médicas.
