Priscilla Prado – turma 22 B 1
 Raio X Torácico
® Filme convencional: baixa qualidade e durabilidade X Filme digital: melhor qualidade
® Maior densidade = mais branco

AVALIAÇÃO DA TÉCNICA

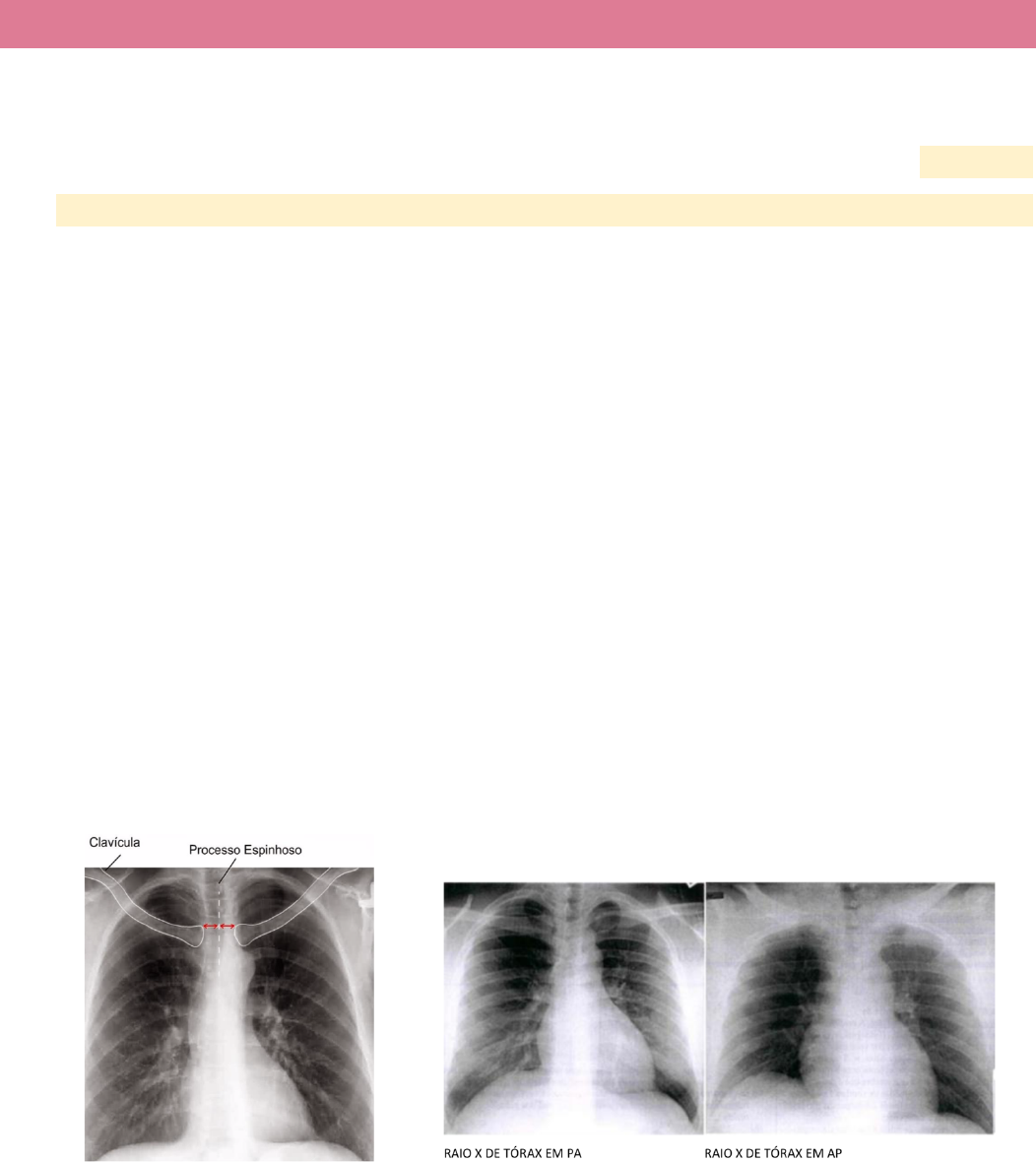

1. Direção dos raios: póstero-anterior ou ântero-posterior?
Raio X em PA - pessoa em pé : com bolha gástrica e sem escápulas no campo de visão. O RX em PA
deve sempre ser acompanhado por um raio X de perfil.
Raio X em AP - pessoa deitada (crianças, acamados) : sem bolha gástrica e com escápulas no campo
de visão. Pode haver aumento enganoso do tamanho do coração.

2. Penetrância dos raios: quanto de radiação foi usado no Raio X? só pode ser avaliado em Raio X
convencional.
Grande penetração: visualização da coluna mesmo atrás do mediastino + pulmões muito pretos.
Penetração normal: visualização de até 5 vértebras.

3. Centralização da imagem: centrado ou rodado?
Visualizar se há equidistância entre as clavículas, ou se há deslocamento de alguma do centro do
tórax.
Raio X rodado: pode deslocar o mediastino, dando uma impressão de aumentado.


Priscilla Prado – turma 22 B 2
4. Durante a inspiração ou expiração?
Contar quantos arcos costais ANTERIORES existem
até o diafragma.
Normalmente o RaioX é feito em apnéia inspiratória
máxima, para visualização melhor das estruturas. O
RaioX expirado ocorre quando há suspeita de
pneumotórax.
Inspirado: 7º arco anterior cruzando o diafragma.
Hiperinsuflado: após o 7º arco anterior cruzando o
diafragma.
Expirado: até o 6º arco anterior cruzando o
diafragma.

AVALIAÇÃO DA IMAGEM
- Partes moles
- Arcabouço ósseo
- Traqueia, carina e brônquios fonte
- Arco aórtico e cavidade cardíaca: deve-se medir o maior diâmetro do coração e ver se cabe em um
hemitórax
- Hilos pulmonares
- Cúpulas diafragmáticas (a E costuma ser mais baixa que a D devido o peso do coração. Caso esteja mais
alta que a D, suspeita- se de atelectasia E)
- Seios osteogênicos e cardiogênicos (sendo o último não cobrado)
- Parênquima pulmonar bilateral

Visualizar e identificar os lobos pulmonares!
Pulmão D: lobo anterior, médio e inferior : 2 incisuras
Pulmão E: lobo anterior e inferior (médio -> língula) : 1 incisura

Priscilla Prado – turma 22 B 3







Opacidade pulmonar -> indica algo dentro do pulmão, que não seja ar. Ex: secreção
• Alveolar : com broncograma aéreo
• Nodular: sem broncograma aéreo

Opacidade com broncograma aéreo = opacidade alveolar -> indicativo de pneumonia, pois há secreção
(branco) apenas dentro dos alvéolos, com os brônquios cheios de ar.

Para diferenciar alterações no lobo médio e inferior D, devemos observar a silueta da cavidade cardíaca:
se o lobo médio estiver acometido, não será possível visualizá-la; se o lobo inferior D estiver acometido,
será possível visualizá-la. A outra opção é fazer um RX de perfil.









Priscilla Prado – turma 22 B 4












Lobo superior direito
Lobo médio
Lobo inferior direito
Lobo superior esquerdo
Lobo inferior esquerdo


Priscilla Prado – turma 22 B 5
 Raio X normais
 RAIO X 1











Técnica
• PA: bolha gástrica + escápulas fora do campo de visão
• Centrado: clavículas equidistantes
• Inspirado: o 7º arco intercostal cruza o diafragma no meio
Imagem
• Partes moles sem alterações
• Arcabouço ósseo sem alterações
• Traqueia visível e centralizada, com carinas e brônquios fonte visíveis e sem alteração
• Arco aórtico visível sem alterações
• Hilos pulmonares visíveis bilateralmente
• Cavidade cardíaca sem alterações
• Cúpulas diafragmáticas sem alterações
• Seios osteogênicos livres
• Parênquima pulmonar sem alterações bilateralmente
Diagnóstico radiográfico : RX de tórax sem alterações
Priscilla Prado – turma 22 B 6
 Raio X 2












Técnica
• AP: sem bolha gástrica + escápula no campo de visão
• Rodado para esquerda (clavícula E mais deslocada)
• Expirado

Imagem
• Partes moles sem alterações
• Arcabouço ósseo sem alterações
• Traqueia não visível, sem carinas e brônquios fonte visíveis
• Arco aórtico visível sem alterações
• Hilos pulmonares visíveis bilateralmente
• Cardiomegalia? (RX em AP)
• Cúpulas diafragmáticas sem alterações
• Seios osteogênicos livres
• Parênquima pulmonar sem alterações bilateralmente

Diagnóstico radiográfico: RX de tórax sem alterações

Priscilla Prado – turma 22 B 7
 Raio X 3












Técnica
• PA: escápulas fora do campo de visão
• Rodado para direita (clavícula D mais deslocada do centro)
• Expirado, mas quase inspirado

Imagem
• Partes moles sem alterações
• Arcabouço ósseo sem alterações
• Traqueia visível e centralizada, mas sem carinas e brônquios fonte visíveis
• Arco aórtico visível sem alterações
• Hilos pulmonares visíveis bilateralmente
• Cavidade cardíaca sem alterações
• Cúpulas diafragmáticas sem alterações
• Seios osteogênicos livres
• Parênquima pulmonar sem alterações bilateralmente

Diagnóstico radiográfico : RX de tórax sem alterações

Priscilla Prado – turma 22 B 8
 Raio X 4













Técnica
• PA: escápulas fora do campo de visão
• Centrado
• Inspirado

Imagem
• Partes moles sem alterações. Existência de prótese mamária bilateral
• Arcabouço ósseo sem alterações
• Traqueia visível e centralizada, mas sem carinas e brônquios fonte visíveis
• Arco aórtico visível sem alterações
• Hilos pulmonares visíveis bilateralmente
• Cavidade cardíaca sem alterações
• Cúpulas diafragmáticas? (RX tecnicamente ruim)
• Seios osteogênicos? (RX tecnicamente ruim)
• Parênquima pulmonar sem alterações bilateralmente
Diagnóstico radiográfico : RX de tórax sem alterações

Priscilla Prado – turma 22 B 9
 Raio X patológicos inespecíficos











Descrição radiológica: opacidade homogênea em lobo médio, com limites imprecisos e broncograma aéreo.
Diagnóstico radiológico: opacidade alveolar de lobo médio.











Descrição radiológica: opacidade heterogênea em lobo médio à superior, com limites imprecisos e
broncograma aéreo.
Diagnóstico radiológico: opacidade alveolar de lobos médio e superior.
Priscilla Prado – turma 22 B 10
Sinal do broncograma aéreo.
























Descrição radiológica: opacidade homogênea em lobo superior esquerdo, com limites precisos e sem
broncograma aéreo, com tamanho > 3cm.
Diagnóstico radiológico: massa em lobo superior esquerdo.

Priscilla Prado – turma 22 B 11











Descrição radiológica: opacidade homogênea em lobo inferior direito, com múltiplas opacidades homogêneas
bilateralmente.
Diagnóstico radiológico: massa em lobo inferior direito + nódulos bilaterais predominantes em lobo inferior.













Descrição radiológica: opacidade homogênea em lobo superior direito, bem delimitada e sem broncograma
aéreo. Tamanho < 3cm.
Diagnóstico radiológico: nódulo em lobo superior direito.
Priscilla Prado – turma 22 B 12
 Raio X do derrame pleural
• Ocorre um velamento/apagamento do seio costofrênico.
• Há presença de sinal do menisco, delimitando o derrame -> curva de Damoiseau.
• Derrame de grande monta desloca o mediastino.
• Tumor fantasma : lembra uma massa porém pode ser um derrame pleural na incisura pulmonar.
• Descrição correta : presença do sinal do menisco com velamento do seio costofrênico até _ do
hemotórax _ e apagamento da cúpula diafragmática. Deslocamento do mediastino _ .














Presença do sinal do menisco, com velamento do seio costofrênicodireito + cardiomegalia (não ocorreu
deslocamento do pericárdio pois traqueia e carina encontram-se alinhadas).
Diagnóstico radiológico : derrame pleural em hemitórax direito.

 Sinal do menisco
 (concavidade voltada para o pulmão)
Priscilla Prado – turma 22 B 13













Presença do sinal do menisco, com velamento do seio costofrênico direito até terço médio do hemitórax
direito e apagamento da cúpula diafragmática.














Presença do sinal do menisco, com velamento dos 2/3 inferiores do hemitórax direito e apagamento da
cúpula diafragmática. Diagnóstico radiológico : derrame pleural em hemitórax direito com cardiomegalia.
Priscilla Prado – turma 22 B 14











Presença do sinal do menisco, com velamento dos 2/3 inferiores do hemitórax esquerdo (incluindo seio
costofrênico), apagamento da cúpula diafragmática e deslocamento contralateral do mediastino.
Diagnóstico radiológico : derrame pleural do hemitórax E.














Presença do sinal do menisco, com velamento até terço superior do hemitórax direito (incluindo seio
costofrênico), apagamento da cúpula diafragmática e deslocamento contralateral do mediastino. É um
derrame septado (presença de coluna de fibrina).
Priscilla Prado – turma 22 B 15













Presença do sinal do menisco, com velamento dos 2/3 inferiores do hemitórax esquerdo (incluindo seio
costofrênico), apagamento da cúpula diafragmática e desvio contralateral RAZOÁVEL do mediastino.














Velamento total do hemitórax esquerdo com deslocamento contralateral do mediastino. Diagnóstico
radiológico : derrame pleural total em hemitórax esquerdo.
Priscilla Prado – turma 22 B 16
 Raio X de atelectasia
• Obstrução do brônquio fonte por aspiração de corpo estranho, neoplasia, acúmulo de secreção,
remoção ou agenesia pulmonar.
• Atelectasia de grande monta repuxa o mediastino.
• Confundido com derrame pleural. O médico vai fazer a punção mas não sai líquido, podendo complicar
o quadro com um pneumotórax.
• Se atelectasia de lobo inferior, pode haver elevação da cúpula diafragmática (repuxada).
• Ocorre perda da aeração pulmonar (redução da transparência) e aproximação dos vasos pulmonares e
brônquios no local atelectasiado.



Velamento total do hemitórax esquerdo com deslocamento
ipsilateral do mediastino.
Diagnóstico radiológico : atelectasia de hemitórax esquerdo.







 Atelectasia de lobo superior direito
Priscilla Prado – turma 22 B 17
Atelectasia do terço inferior do hemitórax direito. Atelectasia total de hemitórax esquerdo.


 Atelectasia de terço superior e
 médio de hemitórax esquerdo. Atelectasia total de hemitórax direito.

Priscilla Prado – turma 22 B 18
 Raio X do pneumotórax
• Na imagem, o local com pneumotórax encontra-se mais escuro.
• Ocorre um aumento dos espaços intercostais, desvio contralateral do mediastino e rebaixamento da
cúpula diafragmática.
• Se ausência de trama vascular -> hipertransparência com linha de pleura (separa pulmão da pleura).
• O pneumotórax hipertensivo comprime o mediastino contralateralmente, podendo levar à uma parada
cardiorrespiratória.



Hipertransparência em terço inferior direito, com linha
de pleura.











 Hipertransparência de lobo esquerdo.
Priscilla Prado – turma 22 B 19



Velamento do seio costofrênico direito com área de
hipertransparência em terço superior, com presença de
linha de pleura.





Pneumotórax hipertensivo.
















Priscilla Prado – turma 22 B 20
 Raio X com infiltrado intersticial
• Sem broncograma aéreo, geralmente bilateral e é uma imagem que borra o pulmão.
• Tomografia com espessamentos dos septos interlobulares.
• Dificulta a inspiração, uma vez que o pulmão não consegue expandir por conta da fibrose.
• Diagnóstico etiológico : pneumonia, sarcoidose, silicose, doenças autoimunes, H1N1.
• É um pulmão em favo de mel, aspecto visto melhor na tomografia.




Descrição : opacidade heterogênea difusa
bilateral, sem broncograma aéreo.
Diagnóstico radiológico : infiltrado intersticial.








Descrição : opacidade heterogênea difusa
bilateral, sem broncograma aéreo. Aspecto em
favo de mel bem característico.
Diagnóstico radiológico : infiltrado intersticial em
sua apresentação máxima, evoluindo para fibrose
pulmonar.
Priscilla Prado – turma 22 B 21




Descrição : opacidade difusa bilateral. Tem aspecto de
vidro fosco, com a trama vascular acentuada.

Diagnóstico radiológico : infiltrado intersticial. vidro
fosco.







Descrição : opacidade difusa bilateral.
Diagnóstico radiológico : infiltrado intersticial bilateral difuso.










Priscilla Prado – turma 22 B 22
 Raio X da tuberculose
• Sequela da TB -> atelectasia ipsilateral.
• TB em atividade : presença de cavitação + história clínica (febre, tosse expectorante,
emagrecimento).




Raio X de sequela de TB com
atelectasia em ápice direito.












Descrição : lesão escavada em terço médio do
lobo direito.
Diagnóstico radiológico : cavitação.
Diagnóstico etiológico : tuberculose em
atividade.




Priscilla Prado – turma 22 B 23





















Descrição : caverna em terço superior esquerdo, com opacidades irregulares em ápice direito e fibroses cicatriciais com
atelectasia de tração levando ao pinçamento diafragmático em hemitórax D (cicatriz parenquimatosa) e deslocamento
contralateral da traqueia.

Diagnóstico radiológico : sequela de TB.









Priscilla Prado – turma 22 B 24
 Raio X com bronquiectasia
• Conseguimos visualizar, principalmente na tomografia, lesões císticas ou cilíndricas (os brônquios se
dilatam e tornam-se mais espessos), espalhadas pelo pulmão.
• Acúmulo de secreção (tosse produtiva).







Priscilla Prado – turma 22 B 25



Descrição : múltiplas lesões
císticas, difusas e bilaterais, com
impactação mucoide (imagem de
nível hidroaéreo).

Diagnóstico radiológico :
bronquiectasias múltiplas
bilaterais (em cacho de uva).










Descrição : situs inversus (bolha
gástrica no lado E da imagem)
com lesões císticos em terço
inferior direito.

Diagnóstico radiológico :
bronquiectasia.

Sd de Kartagener : situs
inversus + bronquiectasia +
sinusite. Decorre da dicinesia
ciliar

Priscilla Prado – turma 22 B 26
 Raio X com bolha de enfisema








 Raio X de abscesso pulmonar
• Lesão cavitária com densidade interna heterogênea.
• Decorre de infecções.
