29/04/2021 Estácio: Alunos
1/7
Teste de
Conhecimento
 avalie sua aprendizagem

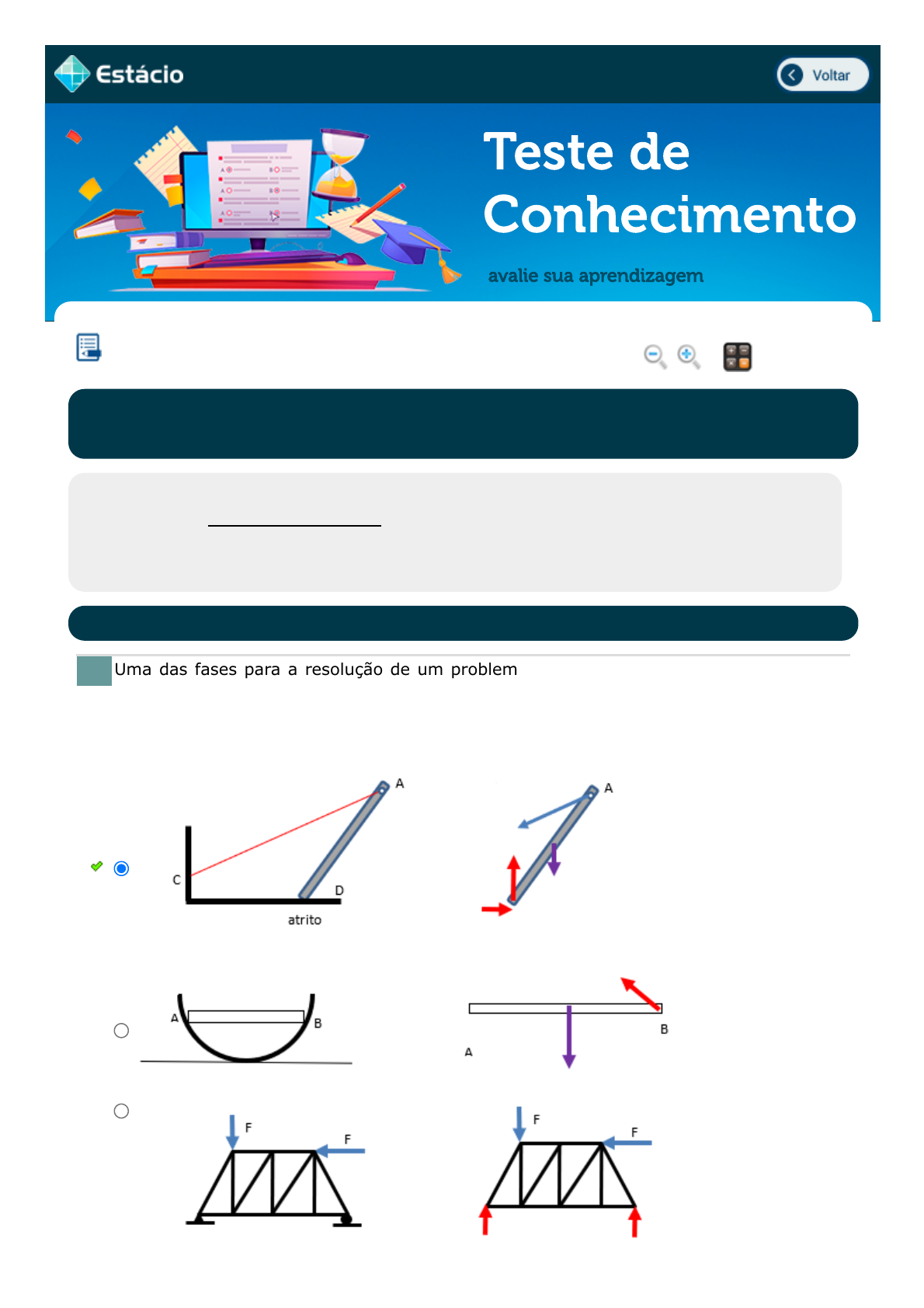

Uma das fases para a resolução de um problema de equilíbrio estático é o desenho do
diagrama do corpo livre de um corpo, em que as forças ativas e reativas são indicadas.
Após essa fase, segue a fase das equações do equilíbrio e, por fim, a resolução
matemática do problema. As figuras abaixo mostram algumas estruturas e seus
diagramas do corpo livre. Marque a opção em que o DCL está completo.
MECÂNICA DOS SÓLIDOS
Lupa Calc.



Aluno: Matr.:
Disc.: MECÂNICA DOS SÓL 2021.1 - F (G) / EX

Prezado (a) Aluno(a),

Você fará agora seu TESTE DE CONHECIMENTO! Lembre-se que este exercício é opcional, mas não valerá ponto para sua
avaliação. O mesmo será composto de questões de múltipla escolha.
Após responde cada questão, você terá acesso ao gabarito comentado e/ou à explicação da mesma. Aproveite para se
familiarizar com este modelo de questões que será usado na sua AV e AVS.

TEMA 01: EQUILÍBRIO DOS CORPOS RÍGIDOS

1.
Fonte: Autor
Fonte: Autor
javascript:voltar();
javascript:voltar();
javascript:diminui();
javascript:aumenta();
javascript:calculadora_on();
29/04/2021 Estácio: Alunos
2/7
Considere a estrutura em equilíbrio estático, conforme a figura. Suponha que a viga é
homogênea de comprimento 4 m e que o seu peso é uniformemente distribuído (q =
200 N/m) ao longo de seu comprimento. A tração no fio tem módulo 200 N. O desenho
que representa o diagrama do corpo livre (DCL) para a estrutura é apresentado na
opção:
Fonte: Autor
Fonte: Autor
Fonte: Autor



Explicação:
A resposta correta é:




2.
29/04/2021 Estácio: Alunos
3/7
Para o projeto da estrutura de um telhado, foi utilizada a treliça da figura a seguir:
Fonte: Autor
Fonte: Autor
Fonte: Autor
Fonte: Autor
Fonte: Autor



Explicação:
A resposta correta é:



TEMA 02: TRELIÇAS PLANAS

3.
29/04/2021 Estácio: Alunos
4/7
Fonte: Autor
A barra DE está solicitada a um esforço de compressão de:
Considere a viga simplesmente apoiada da figura, submetida a uma carga
uniformemente distribuída ao longo do vão de 2 kN/m e a uma carga concentrada de 4
kN no meio do vão.
Para o comprimento da viga de 6 m, o momento de fletor máximo, em kN.m, é
2,40 kN
3,00 kN
1,80 kN
4,50 kN
5,00 kN



Explicação:
A resposta correta é: 5,00 kN



TEMA 03: VIGAS BIAPOIADAS

4.
15
9
6
12
24



Explicação:
A resposta correta é: 15




29/04/2021 Estácio: Alunos
5/7
A figura a seguir mostra o esquema de uma viga bi apoiada do diagrama de momento
fletor (DMF) e do diagrama de esforço cortante (DEC), em kN.m e kN, respectivamente:

Assinale a alternativa CORRETA.
A tensão na vertical abaixo do ponto de uma carga concentrada em um ponto no interior
da massa elástica, homogênea e isotrópica de um solo é aproximadamente igual à
metade da razão entre o valor da carga concentrada e o quadrado da profundidade.
Dessa forma, a profundidade abaixo do ponto de uma carga concentrada de 100 kN,
cuja tensão é de 12,5 kPa, é igual a:
Considere um tubo de alumínio de 1,2 m de comprimento e 60 mm de diâmetro,
perfeitamente ajustado entre duas paredes quando a temperatura é de 15°C. Se a
temperatura é elevada a 135 °C, qual a tensão térmica que atua no tudo. Considere o
5.
Os valores A, B e C são 10 kN, 10 kN.m e 18 kN.m, respectivamente.
Os valores A, B e C são 10 kN, 20 kN.m e 8 kN.m, respectivamente.
Os valores A, B e C são 12 kN, 10 kN.m e 18 kN.m, respectivamente.
Os valores A, B e C são 12 kN, 24 kN.m e 16 kN.m, respectivamente.
Os valores A, B e C são 12 kN, 10 kN.m e 8 kN.m, respectivamente.



Explicação:
A resposta correta é: Os valores A, B e C são 12 kN, 10 kN.m e 8 kN.m, respectivamente.



TEMA 04: TENSÃO E DEFORMAÇÃO

6.
150 cm
200 cm
100 cm
300 cm
250 cm



Explicação:
A resposta correta é: 200 cm.



TEMA 05: PROPRIEDADES MECÂNICAS E COMPORTAMENTO DOS MATERIAIS

7.
29/04/2021 Estácio: Alunos
6/7
módulo de Young do alumínio 70 GPa e seu coeficiente de expansão térmica do alumínio
 .
Considerando-se a Lei de Hooke, se a tensão limite de escoamento de um aço é 312
MPa, e o módulo de elasticidade do mesmo material é 208 GPa, a deformação elástica
máxima nesse aço é:
Considerando os conceitos relacionados à da mecânica dos sólidos. Considere que a
barra escalonada, feita em alumínio com módulos de elasticidade E, esquematizada na
figura a seguir, esteja submetida a uma carga axial de tração P. Na condição mostrada,
a elongação total da barra pode ser calculada pela equação na opção:
158,3 MPa
102,3 MPa
216,6 MPa
201,6 MPa
228,4 MPa



Explicação:
A resposta correta é: 201,6 MPa.




8.
0,65%
0,35%
0,25%
1,50%
0,15%



Explicação:
A resposta correta é: 0,15%.



TEMA 06: CARGA AXIAL E ESTADO PLANO DE TENSÃO

9.



Explicação:
24  ×  10
−6
 °C −1
δ  = ⋅ (− + + )P
E
L1
A1
L2
A2
L3
A3
δ  = ⋅ ( + − )P
E
L1
A1
L2
A2
L3
A3
δ  = ⋅ ( − − )P
E
L1
A1
L2
A2
L3
A3
δ  = ⋅ ( − + )P
E
L1
A1
L2
A2
L3
A3
δ  = ⋅ ( + + )P
E
L1
A1
L2
A2
L3
A3
29/04/2021 Estácio: Alunos
7/7
As tensões normais e as tensões de cisalhamento em um ponto de um corpo
submetido a esforços podem ser analisadas utilizando-se o círculo de tensões no qual a
ordenada de um ponto sobre o círculo é a tensão de cisalhamento e a abscissa é a
tensão normal . As tensões normais e as tensões de cisalhamento em um ponto de
um corpo submetido a esforços podem ser analisadas utilizando-se o círculo de tensões
de Mohr, no qual a ordenada de um ponto sobre o círculo é a tensão de cisalhamento
 e a abscissa é a tensão.
Fonte: Enade 2011
Para o estado plano de tensão no ponto apresentado na figura acima, as tensões
normais principais e a tensão máxima de cisalhamento são, em MPa, respectivamente
iguais a:
A resposta correta é:




10.
-10; 90 e 50.
-16,6; 96,6 e 56,6.
70; 10 e 56,6.
-22,8; 132,8 e 77,8.
-10,4; 60,4 e 35,4.



Explicação:
A resposta correta é: -10; 90 e 50.







 Não Respondida Não Gravada Gravada


Exercício inciado em 29/04/2021 18:27:59.




δ  = ⋅ ( + + )P
E
L1
A1
L2
A2
L3
A3
σ τ
τ
σ σ τ
τ
