Disciplina: Eletricidade (EEL02)
Avaliação: Avaliação Final (Discursiva) - Individual Semipresencial ( Cod.:460812) ( peso.:4,00)
Prova: 13091741
Nota da Prova: 10,00

Legenda: Questão Cancelada
1. Quanto maior o segmento de um condutor, menor a resistência elétrica, portanto maior a intensidade da
corrente elétrica. Quanto maior a distância entre um condutor, maior corresponderá a sua resistência

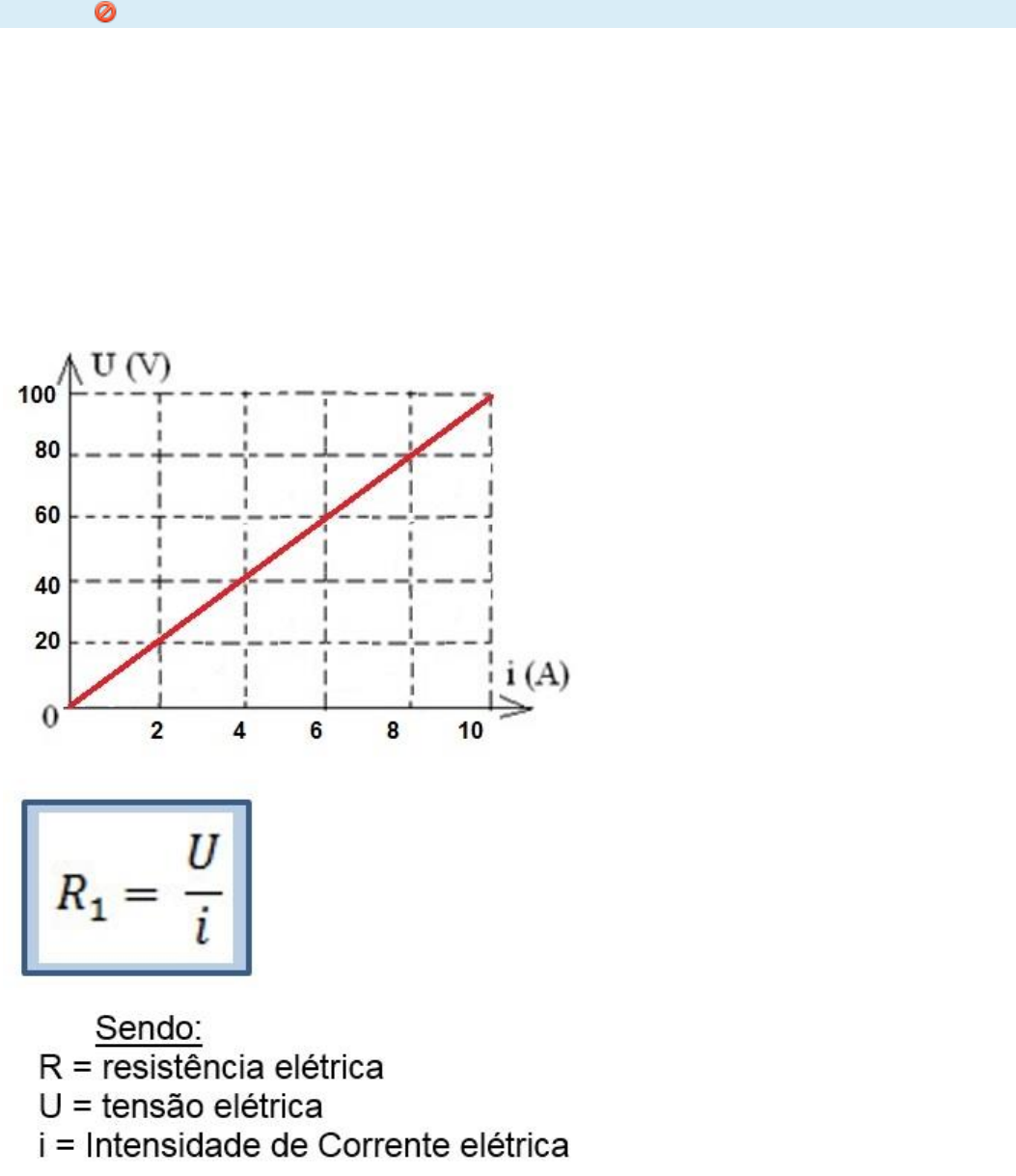

elétrica, consequentemente, menor será a corrente elétrica. A figura anexa apresenta o gráfico da tensão
(U) aplicada a um condutor em função da intensidade da corrente (i) que o percorre. Responda às
questões a seguir:

a) Determine o valor da resistência quando a tensão equivale a 40 V.
b) Determine o valor da resistência quando a tensão equivale a 80 V.

FONTE: Disponível em: <http://exercicios.brasilescola.uol.com.br/exercicios-fisica/exercicios-sobre-
resistencia-eletrica.htm#questao-3>. Acesso em: 22 fev. 2017.

Resposta Esperada:
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUVMMDI=&action3=NDYwODEy&action4=MjAxOS8y&prova=MTMwOTE3NDE=#questao_1%20aria-label=
Conforme imagem:


A curva tempo × corrente é definida como sendo o gráfico que fornece o tempo gasto pelo dispositivo de
proteção para operar, ou seja, interrompe o circuito, em função da corrente que o percorre.
Evidentemente, quanto maior for a corrente, menor será o tempo despendido para a operação do
dispositivo. A partir deste contexto e considerando que um disjuntor com a curva tempo × corrente,
mostrado no gráfico anexo, protege um circuito elétrico, responda às questões:

a) Se a corrente que passa pelo disjuntor aumenta para duas vezes o seu valor nominal, quanto tempo o
disjuntor vai levar para desarmar o circuito?
b) Se o circuito for submetido a uma sobrecarga que faça o disjuntor desarmar após, aproximadamente,
2,30 segundos, qual é a corrente desta sobrecarga?

Resposta Esperada:
A questão requer uma inspeção do gráfico fornecido. A resposta depende da correta análise dos dados
fornecidos na curva do gráfico. Portanto, para as duas alternativas:

a) Pela análise do gráfico, verifica-se que o tempo para 2×In é de, aproximadamente, 5,30 segundos
(conforme gráfico).

b) A corrente da sobrecarga será de, aproximadamente, seis vezes o valor da corrente nominal do disjuntor
(conforme gráfico).
 * Observação: A questão número 2 foi Cancelada.
