GABARITO | Avaliação Final (Discursiva) - Individual
Peso da Avaliação 4,00
Prova XXXXXXX
Qtd. de Questões 2
Nota 10,00
Para que um fusível atenda a todos os requisitos de proteção contra as correntes de falta, é necessário que
ele ofereça segurança a todos os elementos localizados após seu ponto de instalação. Para se definir o fusível
ideal para um circuito que compreenderá um motor elétrico, é necessário analisar o valor da corrente nominal (In)
do motor, a corrente de partida (Ip/In) e o tempo total em que o motor demora para acelerar totalmente. Faça o
dimensionamento do fusível para preservar o motor tipo W21 de 7cv, 220V/60Hz de quatro polos, admitindo que
o seu tempo de partida seja de 8s (partida direta).
a) Considere o valor de corrente nominal (In) de 21 A e o valor de Ip / In = 9,3. Calcule o valor da corrente de
partida.
b) Calcule a corrente do fusível (If).
Resposta esperada

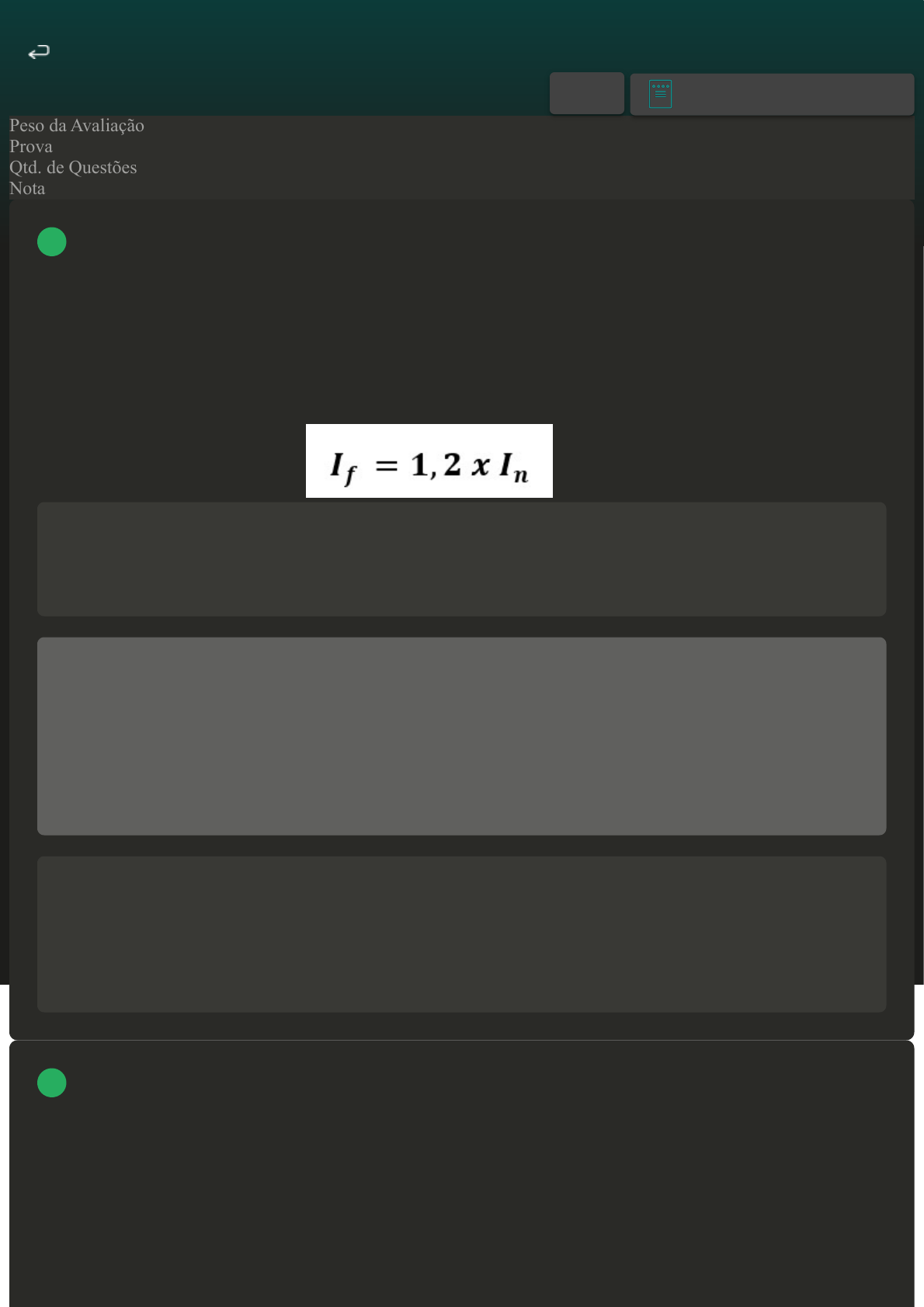

Resposta na figura.
Minha resposta
a) Para calcular o valor da corrente de partida (Ip), podemos utilizar o valor fornecido de Ip/In = 9,3 e o
valor de corrente nominal (In) de 21 A informado. Desse modo, temos: Ip/21 = 9,3 Ip = 9,3*21 Ip = 195,3 A
Portanto, o valor da corrente de partida é 195,3 A. b) Usando a fórmula fornecida para a corrente do fusível
(If), e sabendo que a corrente nominal (In) = 21 A, temos: If = 1,2*In If = 1,2*21 If = 25,2 A Portanto, a
corrente do fusível (If) é igual a 25,2 A.
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes argumentos
próprios, com base nos materiais disponibilizados.
[Laboratório virtual – Lei de Ohm] No experimento sobre Lei de Ohm você utilizou um multímetro, que é um
instrumento que desempenha diversas funções na medição de grandezas elétricas. A maioria dos modelos mede
tensão, corrente e resistência elétrica. O esquema de ligação e a configuração do multímetro são mostrados na
figura a seguir:
 VOLTAR
A+ Alterar modo de visualização
1
2
Diante desse contexto, descreva quais foram os passos que você utilizou para medir com o multímetro a
resistência elétrica dos resistores.
Fonte: https://bit.ly/3ChdlwS. Acesso em: 2 jan. 2023.
Resposta esperada
Primeiro foi ligado o multímetro. Para ligar o sistema, visualize o multímetro e observe se o botão de ajuste
está na posição “Off”. Caso o multímetro esteja desligado, ligue-o. Ajuste o multímetro para a posição
adequada para a realização de medições de resistência elétrica de até 200. Agora observe que o valor da
resistência, correspondente à ligação feita, aparece na tela do multímetro.
Minha resposta
Para realizar corretamente a medida da resistência elétrica dos resistores com o multímetro, devemos seguir
os seguintes passos: Primeiro passo: manter o multímetro desligado e conferir se todas as conexões foram
realizadas adequadamente. O multímetro foi configurado no modo de medição de resistência elétrica (O),
indicado no seletor de funções como V O. Em seguida, o multímetro foi ajustado para a faixa de medição
apropriada. Segundo passo: desconectar toda e qualquer fonte de energia elétrica do resistor, evitando assim,
danos ao multímetro e garantindo uma mensuração mais precisa. Terceiro passo: conectar a ponteira preta do
multímetro à entrada comum (COM) do multímetro e, em seguida, conectar a ponteira vermelha do
multímetro à resistência (entrada V O) Quarto passo: conectar as ponteiras preta e vermelha do multímetro
aos terminais do resistor a ser medido e conferir se as conexões estão bem feitas e os fios não estão
desconectados. Quinto passo: fazer a leitura do valor na tela do multímetro. A leitura realizada foi "0,000", o
que significa que não há resistência elétrica nas ponteiras. Em seguida, foi feita a leitura na tela do
multímetro, indicando, em homs (O), a resistência elétrica do resistor. Sexto passo: registrar a leitura da
resistência elétrica medida.
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes argumentos
próprios, com base nos materiais disponibilizados.
