(5,0 Pontos) Questão 05: Calcular o dimensionamento das lajes maciças, conforme as etapas abaixo.
Considerar:

a) (0,5 Ponto) Identificar as dimensões das lajes L1 e L2 :

Fck = 30Mpa
Aço = CA50
Sck = 3,5 kN/m²
Contra Piso = 3,0 cm
gc = 25 kN/m3
gcp = 21 kN/m3
Qgranito = 1,5 kN/m²
Classe Agressividade: IV = 4,5


L1 = 500/600
L2 = 410/600. 2B
b) (0,5 Ponto) Calcular o valor de lâmbida (l) das lajes L1 e L2:
l = L1: 600/500 = 1,2 L2: 600/410 = 1,46

c) (0,5 Pontos) Calcular a espessura da laje, utilizando sigma 2 (Ψ) e sigma 03 (Ψ), de acordo com a tabela
2.1a:
H > L1: 500/1,64*25 = 12,20cm
H > L2: 410/1,558*25 = 10,53cm

ABNT 6118:2014: <8,0cm

Interpolar: 1,45 – 1,56
 1,46 – x
 1,50 – 1,55
Interpolação: 1,46 = (1,558)

d) (0,5 Ponto) Calcular o somatório (Σ) dos pesos da laje:
Σ = ql = P
Sck: 3,5
Granito: 1,5
Concreto: < espessura: 12,20cm (0,122* 25 = 3,05)
Contrapiso: 3,0cm (0,03* 21 = 0,63)
Σ = 3,5 + 1,5 + 3,05 + 0,63 = 8,68


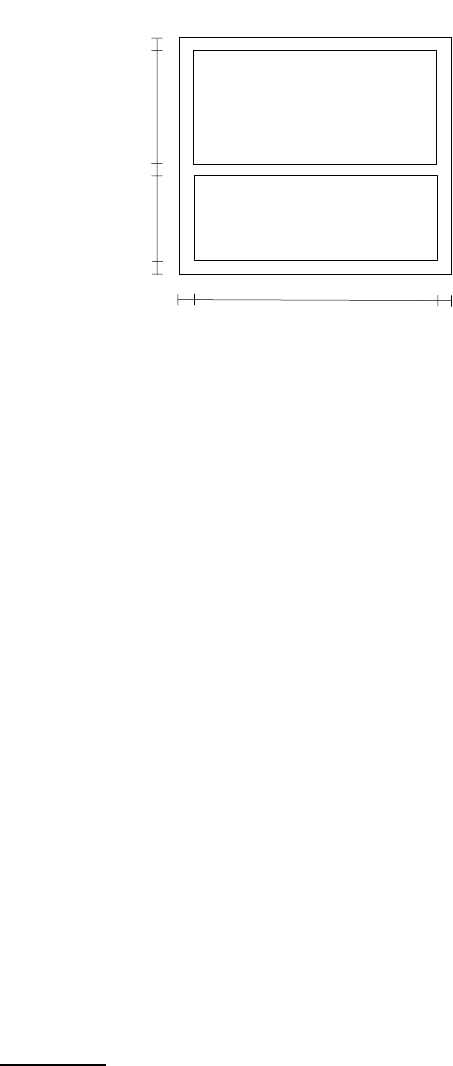

15

39
5
15
48
5
5
15

15 585
15

L1
L2
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxx


e) (1,0 Ponto) Calcular o momento (µx; µx`; µy) das lajes L1 e L2, de acordo com a tabela 2.3a:

M= µ.P.lx2 / 100

Laje 1: 1,2 (lambida)
Mx: 4,38
Mx’: 9,80
My : 2,59

Mx: 4,38 * 8,68 * 5,02 /100 = 9,504
Mx’: 9,80* 8,68 * 5,02 /100 = 21,266
My: 2,59 * 8,68 * 5,02 /100 = 5,62


Laje 2: 1,46 (lambida)
Mx: Intorpolar: 1,45 – 5,12
 1,46 – x
 1,50 – 5,24
Interpolação: 1,46 = (5,144)

Mx’: Intorpolar: 1,45 – 10,92
 1,46 – x
 1,50 – 11,09
Interpolação: 1,46 = (10,954)

Mx’: Intorpolar: 1,45 – 2,19
 1,46 – x
 1,50 – 2,12
Interpolação: 1,46 = (2,176)

Mx: 5,144 * 8,68 * 4,12 /100 = 7,505
Mx’: 10,954 * 8,68 * 4,12 /100 = 15,983
My: 2,176 * 8,68 * 4,12 /100 = 3,175












f) (0,5 Ponto) Calcular a compensação e balanceamento da laje, utilizando os momentos negativos (M-):

M-: mx’ (L1)+ mx’ (L2)/2
M-: 21,266 + 15,983 / 2
M-: 18,624

M-: >mx’* 0,8
M-: 21,266 * 0,8
M-: 17,012

M- novo: 18,624

M+: >mx + ( >mx’- M- novo)/2
M+: 9,504 + ( 21,266 - 18,624)/2
M+: 9,504 + 1,321
M+: 10,825



g) (0,5 Ponto) Crie o gráfico de acordo com os novos valores em (Mx+ ; Mx-):
Grafico: 18,624

 10,825
h) (1,5 Pontos) Calcule a taxa de armadura das lajes L1 e L2 (My; Mx+ ; Mx-), de acordo com as tabelas:
MK+= 10,825
Md: MK * lC * 100
Md: 10,825 * 1,4 * 100
Md: 1.515,50

d”: C (classe de agressividade) + df (aço 10mm)/2
d”: 4,5 + 10/2
d”: 4,5 + 0,5 = (5,0cm)
h – d” = 12,20cm – 5,0cm
d: (7,20cm)

Kc: b * d2 /Md
Kc: 100 * 7,22 / 1.515,50 = 3,42


- Tabela A-25 (KC e Ks):

Ks: 0,025
ASx: Ks * Md / d
ASx: 0,025 * 1515,50 / 7,20
ASx: 5,262
- Tabela A-26 ( Ø Diâmetro; Espaçamento; ASXnovo):

Ø Diâmetro; 10,0
Espaçamento; 15
ASXnovo: 5,33


MK-= 18,624
Md: MK * lC * 100
Md: 18,624 * 1,4 * 100
Md: 2.607,36

Kc: b * d2 /Md
Kc: 100 * 7,22 / 2.607,36 = 1,988
- Tabela A-25 (KC e Ks):

Ks: 0,028
ASx-: Ks * Md / d
ASx-: 0,028 *2.607,36 / 7,20
ASx-: 10,13
- Tabela A-26 ( Ø Diâmetro; Espaçamento; ASXnovo):

Ø Diâmetro; 10
Espaçamento; 7,5
ASXnovo: 10,67


MY (L1) = 5,62
Md: MK * lC * 100
Md: 5,62 * 1,4 * 100
Md: 786,80

Kc: b * d2 /Md
Kc: 100 * 7,22 / 786,80 = 6,58
- Tabela A-25 (KC e Ks):

Ks: 0,024
ASy (L1): Ks * Md / d
ASy (L1): 0,024 * 786,80 / 7,20
ASy (L1): 2,62
- Tabela A-26 ( Ø Diâmetro; Espaçamento; ASXnovo):

Ø Diâmetro; 10
Espaçamento; 30
ASynovo: 2,67


MY(L2) = 3,175
Md: MK * lC * 100
Md: 3,175 * 1,4 * 100
Md: 444,50

Kc: b * d2 /Md
Kc: 100 * 7,22 / 444,50 = 11,662
- Tabela A-25 (KC e Ks):

Ks: 0,024
ASy (L2): Ks * Md / d


ASy (L2): 0,024 * 444,50 / 7,20
ASy (L2): 1, 48
- Tabela A-26 ( Ø Diâmetro; Espaçamento; ASXnovo):

Ø Diâmetro; 8,0
Espaçamento; 33
ASynovo: 1,52
