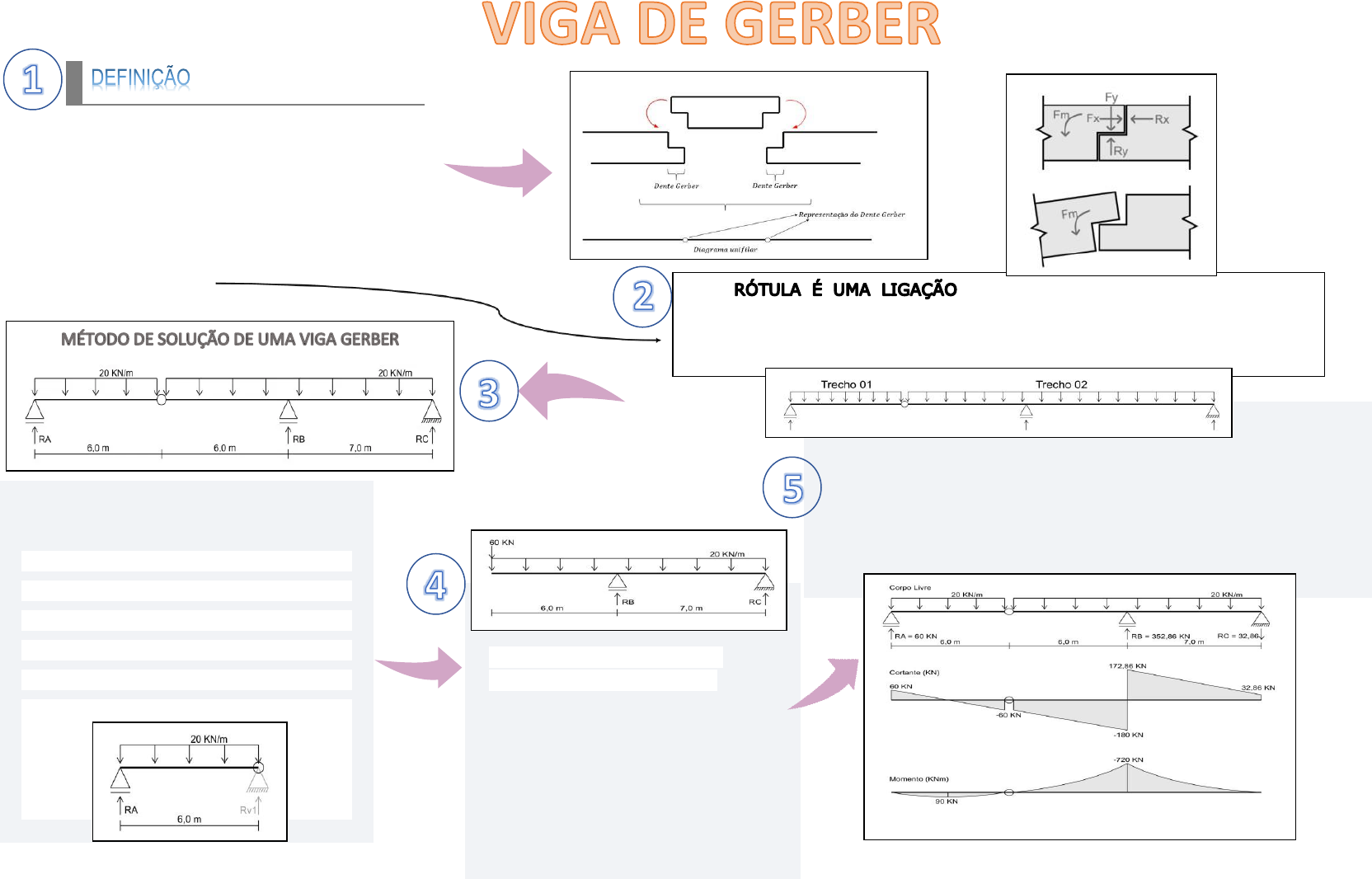

VIGA DE GERBER- MAPA MENTAL

Prévia do material em texto

VIGAS GERBER, SÃO VIGAS FORMADAS PELA
ASSOCIAÇÃO DE VIGAS SIMPLES ISOSTÁTICAS
COM ALGUMA DELAS APOIADAS EM OUTRAS
QUE LHES DÃO APOIO. AS LIGAÇÕES ENTRE
AS PARTES SE DÃO POR MEIO DE
ARTICULAÇÕES (FIXAS OU MÓVEIS),
DENOMINADAS RÓTULAS GERBER.

Uma entre vigas, ou seja, um encaixe, que
transmite forças verticais e horizontais, mas não transmite momento, é
justamente isso que faz com que a junção dos trechos não se transforme
em uma única viga hiperestática, mas sim em uma Viga Gerber.

1ºPASSO: QUEBRAR AS ROTULAS
Primeiro temos que separar os trechos,
para isso colocamos um apoio virtual no
local onde fica a rótula. Esse apoio é
apenas um artifício para conseguirmos
calcular o percentual de peso que será
transferido para o segundo trecho.





2ºPASSO: CALCULAR AS
REAÇÕES NO TRECHO 2
Como o segundo trecho da nossa Viga
Gerber já é isostático, ao invés de
usarmos um apoio virtual, vamos
considerar como sendo um trecho em
balanço com uma carga concentrada
na ponta:


3ºPASSO: DIAGRAMAS
Com todas as reações calculadas, agora é só desenhar o diagrama de
corpo livre e o diagrama de esforço cortante e o do momento fletor:
