CORTE ÁREA ROMPIDA
 ESC 1:50
Tubo PVC 50mm
Areia
Trecho perfurado
Envolto gramatura 300
Tela soldada
20
40
ou armadura
DETALHE DRENOS BARBACÃS
SEM ESCALA
NOTAS BARBACÃS
O dreno tipo barbacã é resultado da
escavação de cavidade 10 cm de diâmetro e
40 cm de profundidade, com inclinação
ascendente, onde é inserido um tubo de pvc
40mm revestido com geotextil e o furo
preenchido com material granular. O tubo de
PVC deve ser ranhurado e apresentar uma
sobra de 30 cm além da face da contenção
NOTAS:
1- AS NOTAS ABAIXO SÃO REFERENTES AS ESTRUTURAS EM SOLO
GRAMPEADO
2- ELEVAÇÕES EM METROS, DIMENSÕES EM CENTÍMETROS, EXCETO ONDE
INDICADO.
3- NA EXECUÇÃO DOS SERVIÇOS AQUI DETALHADOS DEVERÃO SER
CUMPRIDAS TODAS AS PRESCRIÇÕES DAS NORMAS BRASILEIRAS APLICÁVEIS.
4- A EXECUÇÃO DEVERÁ OBRIGATORIAMENTE SER SUPERVISIONADA POR
ENG. CIVIL/GEOTÉCNICO ESPECIALIZADO CAPAZ DE IDENTIFICAR EVENTUAIS
ADAPTAÇÕES E/OU MODIFICAÇÕES EXIGIDAS PELAS CONDIÇÕES LOCAIS.
CASO SEJA OBSERVADA VARIAÇÃO DE NÍVEIS E COMPRIMENTOS SUPERIORES
A 50cm, ENTRE OS INDICADOS NESSE PROJETO E OS VERIFICADOS EM
CAMPO, O PROJETISTA DEVERÁ SER COMUNICADO.
5- A CALDA DOS GRAMPOS DEVERÁ APRESENTAR FcK>25 MPa COM
TRAÇO, QUE DEVERÁ SER CONFIRMADO ANTES DA EXECUÇÃO DOS
GRAMPOS, CONFORME ESPECIFICADO A SEGUIR:
1 SACO DE CIMENTO (CP.32)
FATOR ÁGUA CIMENTO = 0,5 L/kg, PARA BAINHA E ENTRE 0,5 E 0,7 PARA A
FASE DE INJEÇÃO.
6- A EXECUÇÃO DOS GRAMPOS PODERÁ SER DE FORMA ASCENDENTE OU
DESCENDENTE. DEVERÃO SER PREVISTAS PLATAFORMAS DE TRABALHO
ADEQUADAS PARA EXECUÇÃO DOS GRAMPOS.
7- DEVERÃO SER INSTALADOS CENTRALIZADORES NOS GRAMPOS A CADA 2m
PARA GARANTIR QUE OS MESMOS FIQUEM CENTRADOS NO FURO,
GARANTINDO RECOBRIMENTO DA BARRA DE AÇO PELA CALDA DE INJEÇÃO.
8- A INJEÇÃO INICIAL, OU DE BAINHA DEVERÁ SER REALIZADA ÚNICA E
EXCLUSIVAMENTE PELO MÉTODO ASCENDENTE, OU SEJA, DO FUNDO DO
FURO PARA A EXTREMIDADE SUPERIOR COM UTILIZAÇÃO DE MANGUEIRA OU
TUBO DE INJEÇÃO REMOVÍVEL, TENDO COMO OBJETIVO PREENCHER O FURO
UNIFORMEMENTE E SEM VAZIOS.
9- APÓS UM MÍNIMO DE 12 HORAS DEVE SER FEITA UMA REINJEÇÃO ATRAVÉS
DE DOIS TUBOS PERDIDOS DISPONDO DE VÁLVULAS TIPO
COM VÁLVULA DO FUNDO ATÉ A METADE DO FURO E OUTRO COM
VÁLVULA DA METADE DO GRAMPO A 2,0m DA BOCA DO FURO) COM
INJEÇÃO REALIZADA OCORRENDO PRIMEIRO NO TUBO COM VÁLVULAS
NO FUNDO, E DEPOIS NO TUBO COM VÁLVULAS DO MEIO ATÉ A BOCA
DO FURO.
10- DURANTE TODO O PROCEDIMENTO, OS SEGUINTES DADOS
DEVERÃO SER REGISTRADOS:
HORA INICIAL E FINAL DE CADA ETAPA DE INJEÇÃO
VOLUME DE CALDA DE CIMENTO INJETADO EM CADA ETAPA
FATOR ÁGUA/CIMENTO UTILIZADO
PRESSÕES DE INJEÇÃO DESENVOLVIDAS EM CADA ETAPA.
11- TESTE DE ARRANCAMENTO:
A RESISTÊNCIA AO ARRANCAMENTO DOS GRAMPOS PREVISTOS NA
NA ELABORAÇÃO DO PROJETO DEVEM SER CONFIRMADOS EM CAMPOS
DE 4 ENSAIOS DE ARRANCAMENTO, CONFORME DESCRITO EM
NBR 16.920 - 2 .
0
,
2
5
0
,
2
1
5 Ø10.0 C=260
Estaca Broca
Detalhe B
Sem Escala
CONTRATANTE
MASTER CONSTRUTORA E INCORPORADORA EIRELI
Descrição:
2
1
Rev.
4
3
0
Revisado por: Data:
CONTEÚDO
DATA
09/11/2020
R.T.
MARCELO DE LIMA BELONI
ENGENHEIRO CIVIL
PROJETISTA
MARCELO BELONI
FOLHA
03/03
A1
ENDEREÇO DA OBRA
RUA RAINIER BARBOSA, 708, STO AGOSTINGO - GOV. VALADARES
INDICADAS
ESCALAS
PROJETO Nº
20/2020
CREA 110024/d
EMISSÃO INICIAL
CPF/CNPJ
14.259.976/0001-98
CEP
PROJETO GEOTÉCNICO

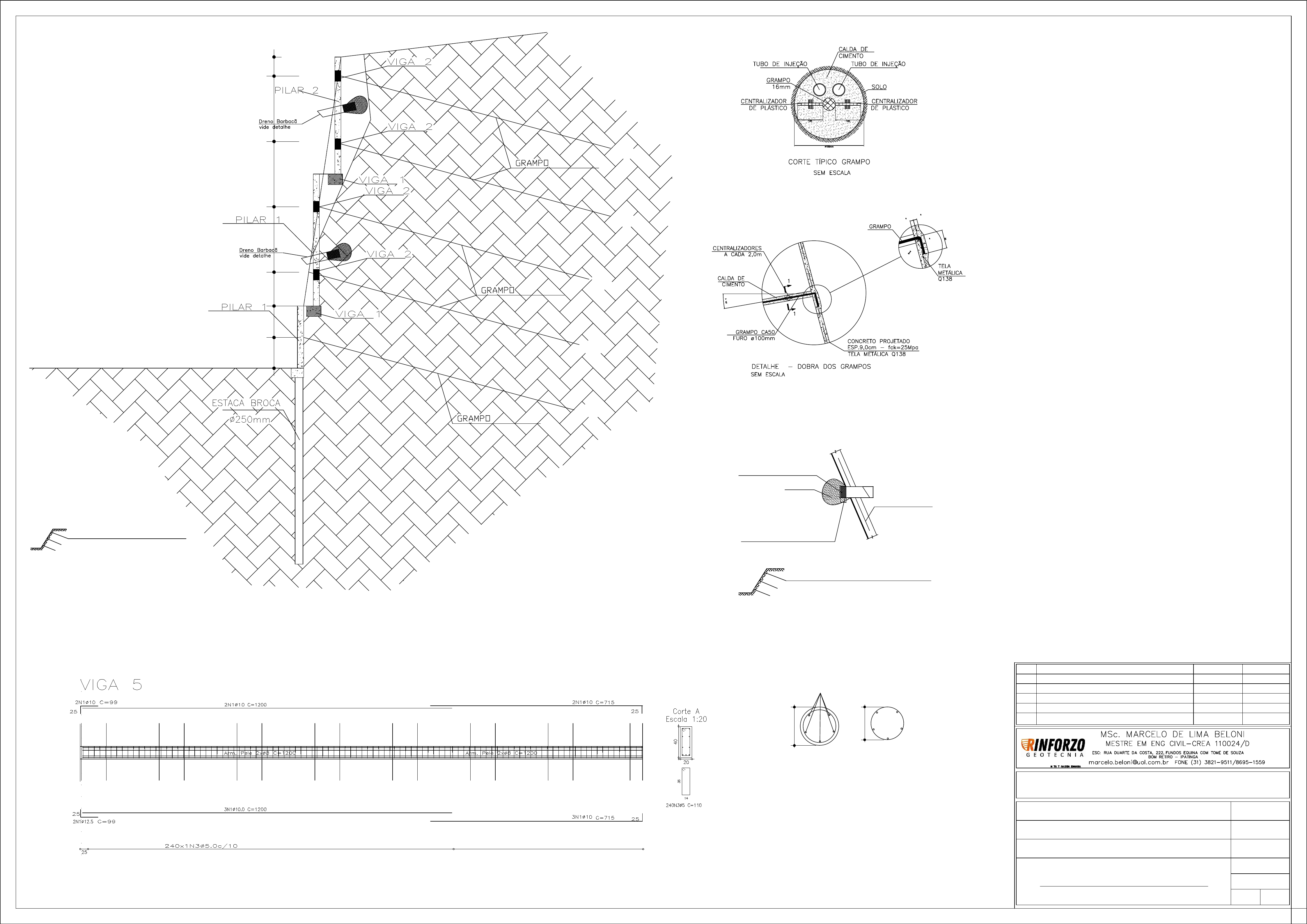

VISTA FRONTAL, CORTE E DETALHE DE PILARES MURO LATERAL
AutoCAD SHX Text
PILAR 1
AutoCAD SHX Text
PILAR 2
AutoCAD SHX Text
VIGA 2
AutoCAD SHX Text
VIGA 2
AutoCAD SHX Text
VIGA 2
AutoCAD SHX Text
VIGA 2
AutoCAD SHX Text
VIGA 1
AutoCAD SHX Text
VIGA 1
AutoCAD SHX Text
GRAMPO
AutoCAD SHX Text
GRAMPO
AutoCAD SHX Text
GRAMPO
AutoCAD SHX Text
ESTACA BROCA
AutoCAD SHX Text
%%C250mm
AutoCAD SHX Text
PILAR 1
AutoCAD SHX Text
Dreno Barbacã vide detalhe
AutoCAD SHX Text
Dreno Barbacã vide detalhe
AutoCAD SHX Text
2N1%%C10
AutoCAD SHX Text
 C=1200
AutoCAD SHX Text
3N1%%C10.0
AutoCAD SHX Text
 C=1200
AutoCAD SHX Text
Arm. Pele 2x%%C8 C=1200
AutoCAD SHX Text
2N1%%C10
AutoCAD SHX Text
 C=99
AutoCAD SHX Text
25
AutoCAD SHX Text
2N1%%C12.5
AutoCAD SHX Text
 C=99
AutoCAD SHX Text
25
AutoCAD SHX Text
240x1N3%%C5.0c/10
AutoCAD SHX Text
25
AutoCAD SHX Text
Corte A
AutoCAD SHX Text
Escala 1:20
AutoCAD SHX Text
35
AutoCAD SHX Text
14
AutoCAD SHX Text
240N3%%C5 C=110
AutoCAD SHX Text
40
AutoCAD SHX Text
20
AutoCAD SHX Text
VIGA 5
AutoCAD SHX Text
Arm. Pele 2x%%C8 C=1200
AutoCAD SHX Text
2N1%%C10
AutoCAD SHX Text
3N1%%C10
AutoCAD SHX Text
25
AutoCAD SHX Text
 C=715
AutoCAD SHX Text
25
AutoCAD SHX Text
 C=715
AutoCAD SHX Text
DETALHE - DOBRA DOS GRAMPOS
AutoCAD SHX Text
SEM ESCALA
AutoCAD SHX Text
CONCRETO PROJETADO ESP.9,0cm - fck=25Mpa TELA METÁLICA Q138
AutoCAD SHX Text
GRAMPO
AutoCAD SHX Text
TELA METÁLICA Q138
AutoCAD SHX Text
CENTRALIZADORES A CADA 2,0m
AutoCAD SHX Text
CALDA DE CIMENTO
AutoCAD SHX Text
GRAMPO CA50 FURO ø100mm
AutoCAD SHX Text
1
AutoCAD SHX Text
1
AutoCAD SHX Text
SOLO
AutoCAD SHX Text
TUBO DE INJEÇÃO
AutoCAD SHX Text
CENTRALIZADOR
AutoCAD SHX Text
DE PLÁSTICO
AutoCAD SHX Text
CALDA DE
AutoCAD SHX Text
CIMENTO
AutoCAD SHX Text
GRAMPO 16mm
AutoCAD SHX Text
CORTE TÍPICO GRAMPO
AutoCAD SHX Text
CENTRALIZADOR
AutoCAD SHX Text
DE PLÁSTICO
AutoCAD SHX Text
TUBO DE INJEÇÃO
AutoCAD SHX Text
SEM ESCALA
AutoCAD SHX Text
ESC: RUA DUARTE DA COSTA, 222,
AutoCAD SHX Text
BOM RETIRO - IPATINGA
AutoCAD SHX Text
MESTRE EM ENG CIVIL-CREA 110024/D
AutoCAD SHX Text
marcelo.beloni@uol.com.br
AutoCAD SHX Text
FUNDOS EQUINA COM TOMÉ DE SOUZA
AutoCAD SHX Text
MSc. MARCELO DE LIMA BELONI
AutoCAD SHX Text
FONE (31) 3821-9511/8695-1559
