Eletrocardiograma: O que é e como funciona

Prévia do material em texto

04/05/20
1

Eletrocardiograma (ECG)
Traçado que representa a atividade elétrica do
coração. Esse traçado é construído em um papel milimetrado a
uma velocidade padrão de 25mm/s. Cada onda deste traçado
representa um acontecimento cardíaco em uma determinada
região do coração.

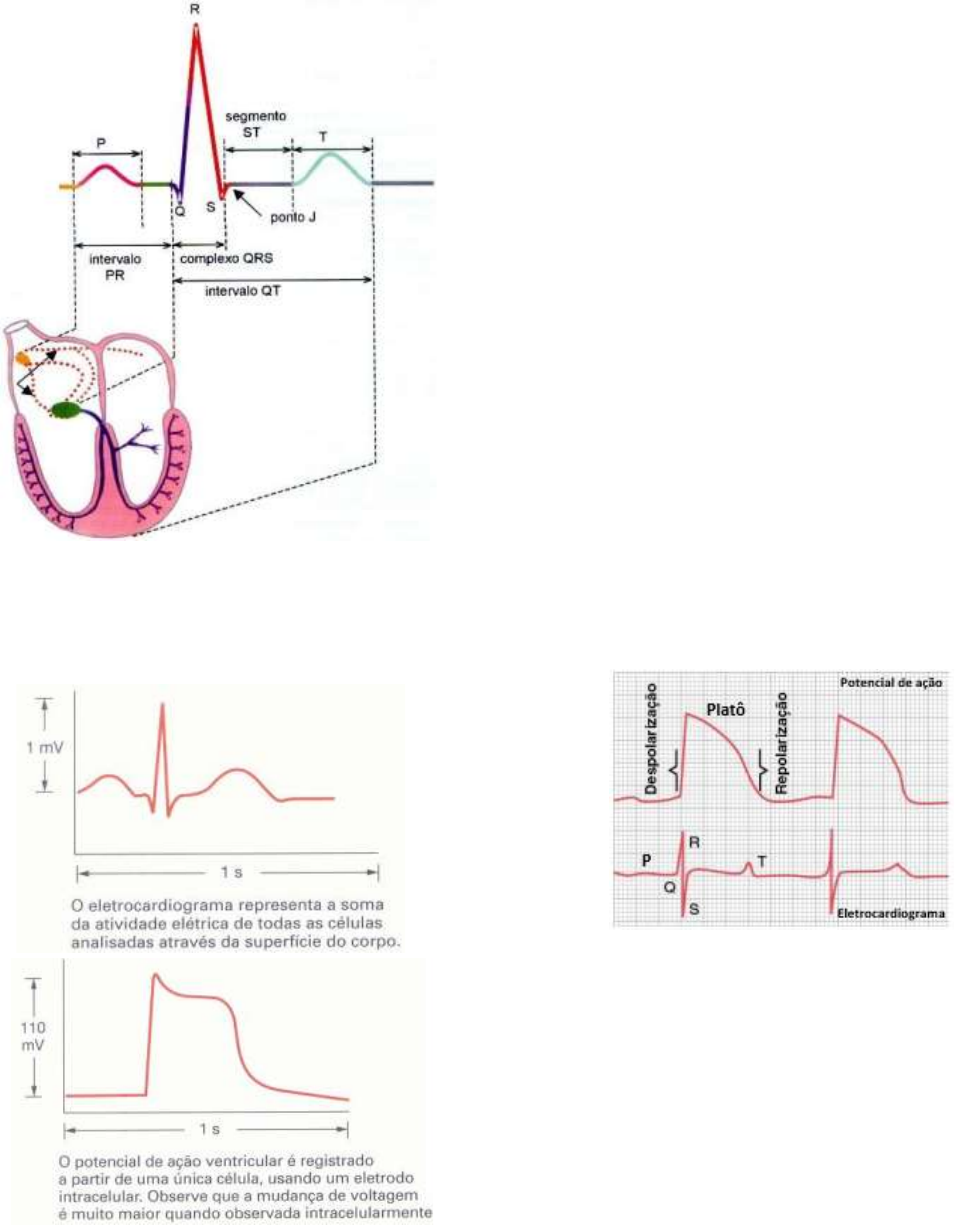

Há três ondas características no eletrocardiograma:
onda P, complexo QRS e onda T. A onda P consiste na
despolarização atrial, o complexo QRS compreende a
despolarização ventricular em conjunto com a repolarização
atrial e, por fim, a onda T representa a repolarização ventricular.









A voltagem do registro elétrico do coração apresenta
uma amplitude de aproximadamente 1mV. Já o potencial de
ação da célula ventricular representa cerca de 110 mV. Essa
diferença de voltagens entre o eletrocardiograma e as células
ventriculares ocorre, pois o eletrocardiograma representa uma
visão geral da atividade elétrica de todo o coração, ou seja,
mensura a atividade elétrica de um órgão que está submerso a
uma cavidade repleta de líquido e tecidos através de eletrodos
na superfície corporal que detectam a atividade elétrica desse
órgão. Portanto, o ECG não apresenta uma visão específica de
cada célula, mas detecta a atividade elétrica abrangente de
todo o coração. Enquanto isso, o potencial de ação mede a
atividade elétrica no interior de uma única célula, sendo a
voltagem muito maior, pois é detectada com uma precisão
muito grande por ser apenas em uma única célula.
O eletrocardiograma é aferido a partir de eletrodos
presentes na superfície corporal. Esses eletrodos são
responsáveis por detectar a atividade elétrica do coração. A
parede torácica, os ossos, músculos, pulmão, líquido da
cavidade torácica funcionam como isolantes elétricos, sendo o
registro do ECG um traçado com ondas que representam o
comportamento do coração com uma amplitude de 1mV, ou
seja, uma visão geral da atividade elétrica do coração.
Existem alguns eletrocardiogramas que são
considerados de baixa ou de alta voltagem. Essas voltagens
estão relacionadas com o biotipo do indivíduo. Indivíduos que
apresentam características físicas como ser obeso ou
apresentam enfisema pulmonar (líquido nos pulmões), todo o
líquido e gordura que envolve a cavidade torácica acaba sendo
uma espécie de barreira e a atividade elétrica do coração será
de baixa voltagem, devido à presença dessas barreiras que
funcionam como isolantes interferindo na percepção da
voltagem elétrica do coração.





O complexo QRS é maior do que a onda P e T, pois
compreende dois acontecimentos: a despolarização ventricular
e a repolarização atrial. Além disso, os ventrículos apresentam
uma massa muscular muito maior quando comparado com os
átrios. Portanto, qualquer acontecimento de despolarização
nos ventrículos resultará em uma amplitude maior de ondas
elétricas, pois refletem a movimentação e funcionamento de
células cardíacas. Assim, se há um volume maior de células,
consequentemente há uma atividade elétrica maior e
amplitude maior no traçado do eletrocardiograma.
Antes da despolarização a célula encontra-se em
repouso, ou seja, não apresenta mudança elétrica. Assim, se
não há mudança elétrica celular não há mudança do traçado no
eletrocardiograma que permanecerá na linha de base, ou seja,
 04/05/20
2

estará isoelétrica (comportamento neutro). Na despolarização
(mudança de carga elétrica entre o meio intra e extracelular),
no eletrocardiograma é representado o complexo QRS, ou seja,
forma-se uma onda que se desloca da linha de base. Quando a
membrana celular adquire carga positiva (platô) não havendo
inversão de cargas na célula, no eletrocardiograma o traçado
retorna para a linha de base. Por fim na repolarização, devido a
inversão de cargas, é representado no eletrocardiograma uma
onda, ou seja, há mudança da linha de base.
Portanto, sempre que houver despolarização ou
repolarização, o eletrocardiograma apresentará alguma
atividade, ou seja, toda a vez que houver uma mudança da linha
de base, no interior da cavidade torácica, há uma região do
coração que estará sofrendo uma repolarização ou uma
despolarização que quer dizer que uma área celular está
sofrendo um potencial de ação.
Dipolos


Uma célula, durante a propagação do potencial de
ação, pode apresentar uma área ativa e uma área em repouso.
A área celular em repouso, apresenta valor negativo no interior
e positivo no exterior. Já na área ativa, o interior celular estará
positivo e o exterior negativo.
O eletrodo presente na superfície corporal detecta a
carga presente no exterior celular. Assim, na região externa da
área ativa da célula há um negativo que se desloca em direção
ao positivo (vetor aponta para o polo positivo). Essa área
negativa em direção a positiva determina o chamado dipolo e a
atividade elétrica será percebida na superfície corporal sendo
registrada pelo eletrodo.
O potencial de ação inicia no nodo sinoatrial dando
início da formação da onda P. Quando os átrios estão
totalmente despolarizados, a onda P está completamente
formada ocorrendo logo em seguida a contração do átrio.
Posteriormente forma-se o complexo QRS que compreende
uma atividade ventricular de condução ocorrendo a
despolarização do feixe de His e fibras de Purkinje, e logo em
seguida a contração ventricular. Por último, surge a onda T onde
ocorre a repolarização ventricular.
A frequência cardíaca através do eletrocardiograma

Por ser representado em um papel milimetrado e
apresentar uma velocidade padrão de 25mm/s é possível
calcular a frequência cardíaca no eletrocardiograma.
O papel milimetrado é construído por quadrados
grandes que contém quadrados menores. Cada quadrado
grande contém 20 quadrados menores e o tempo para
percorrer esses quadrados grandes é de 0,2 s, ou seja, 5
quadrados grandes representam 1s.
Para calcular a frequência cardíaca sempre é
selecionado como regra o intervalo RR que compreende a
distância entre dois complexos QRS. Para isso são utilizadas
duas fórmulas:


O número 1500 é utilizado, pois representa a
quantidade de quadrados pequenos que seria percorrida em 1
minuto (60 segundos). Esse número será dividido pelo número
de quadrados pequenos existente no intervalo RR, ou seja,
entre dois complexos QRS.
O número 300 indica a quantidade de quadrados
grandes que seria percorrida em 1 minuto (60 segundos). Esse
número deverá ser dividido pela quantidade de quadrados
grandes entre dois complexos QRS (intervalo RR).
É recomendado utilizar a forma que abrange os
quadrados pequenos, pois o resultado obtido será mais exato.
Derivações
Em um eletrocardiograma há 12 linhas representadas.
Em cada uma dessas linhas haverá um registro diferenciado
com características específicas no seu traçado. Essa diferença
existe, pois, cada registro é detectado por um eletrodo
localizado em diferentes regiões. Essas 12 linhas são as
 04/05/20
3

chamadas derivações que aferem o comportamento elétrico do
coração de formas diferentes.
As derivações são classificadas em: derivações do
plano frontal (6) e derivações do plano horizontal (6). As 6
derivações do plano horizontal são: DI, DII, DIII, aVR, aVL e aVF.
As 6 derivações do plano horizontal são: V1, V2, V3, V4, V5 e V6.
Derivações do plano frontal
O triângulo de Einthoven é um triângulo de
representa as três derivações bipolares dos membros: DI, DII e
DIII. No centro desse triângulo está localizado o coração, no qual
tem como ponto central o nodo atrioventricular.
Na DI, um eletrodo é colocado no braço direito e outro
no braço esquerdo. O eletrodo colocado no braço esquerdo
representa o terminal positivo e o colocado no braço direito
consiste no terminal negativo.
Na DII, um eletrodo é colocado no brado direito e
outro na perna esquerda. O eletrodo colocado no braço direito
representa o terminal negativo e o eletrodo na perna esquerda
consiste no terminal positivo.Na DIII, um eletrodo é colocado no braço esquerdo e
outro na perna esquerda. O eletrodo localizado no braço
esquerdo consiste no terminal negativo e o eletrodo na perna
esquerda compreende o terminal positivo.
Cada uma dessas derivações apresenta um registro
diferenciado.













Todas essas derivações são representadas passando
pelo nodo atrioventricular (ponto central do triângulo), ou seja,
é neste ponto que há a intersecção das três derivações. A DI
consiste em uma linha horizontal onde no lado direito (braço
direito) está o terminal negativo e no lado esquerdo (braço
esquerdo) o positivo. Nessa linha uma seta que aponta para o
positivo, pois busca o sentido da despolarização que consiste do
negativo para o positivo. Da mesma forma acontece com as
outras duas derivações dos membros, onde DII representa uma
seta direcionada para diagonal em busca do terminal positivo,
em que o terminal negativo consiste no braço direto e o positivo
a perna esquerda. Em DIII a seta também aponta para o
terminal positivo e, o braço direito consiste no terminal
negativo e a perna esquerda o terminal positivo.
Essas derivações apresentam registros diferentes, pois
os eletrodos estão colocados em situações que muitas vezes
não acompanham o sentido usual da propagação do impulso
elétrico, que consiste do nodo sinoatrial para o nodo
atrioventricular, feixe de His e, por fim, fibras de Purkinje.
Portanto o vetor do coração consiste em um vetor cardíaco
diagonal da direita para esquerda que aponta para baixo. Assim,
a propagação elétrica do coração é para a inferior, sendo mais
próxima a derivação DII que, por este motivo, apresenta a maior
amplitude de registro, pois percebe um nível maior da atividade
elétrica do coração (mais próxima da propagação elétrica usual
do coração).















As derivações unipolares aumentadas dos membros
consistem na: aVR, aVL e aVF.
A aVR é construída pelo braço esquerdo e a perna
esquerda representando o terminal negativo e no braço direito
representando o terminal positivo. O vetor apontará para o
braço direito, por este ser o terminal positivo.
 04/05/20
4

A aVL é constituída por um terminal negativo
representado pela perna esquerda e braço direito e um
terminal positivo representado pelo braço esquerdo. O vetor
apontará para o terminal positivo, ou seja, o braço esquerdo.
Na aVF o terminal positivo é representado pelo braço
esquerdo e direito e o terminal positivo pela perna esquerda. O
vetor apontará para baixo, pois a perna esquerda consiste no
terminal positivo.









Das três derivações unipolares a aVR apresenta um
padrão negativo e muito diferenciado da representação das
demais derivações. O sentido da seta, que sempre aponta para
o positivo, é contrário ao sentido de propagação do coração
(inferior esquerdo).
As 6 derivações do plano frontal são representadas na
chamada rosa dos ventos que consiste, portanto, no conjunto
das três derivações unipolares e bipolares dos membros.













A derivação que mais se assemelha com a
representação padrão do eletrocardiograma consiste na DII,
pois esta é uma derivação que apresenta um sentido muito
parecido com o sentido usual de condução elétrica do coração.
Derivações torácicas ou precordiais
São 6 as derivações do plano horizontal (observar o
coração de trás para frente): V1, V2, V3, V4, V5 e V6. Cada uma
dessas derivações apresenta localizações específicas no tórax.
Todos os 6 pontos estão associados ao eletrodo que apresenta
terminal positivo. O terminal negativo está conectado a perna
esquerda.

















V4, V5 e V6 apresentam marcações positivas do
complexo QRS e V4 consiste na de maior amplitude. Nessas
derivações, pois o sentido usual da condução elétrica do
coração se aproxima desses terminais. Já V1, V2 e V3, possuem
registros diferenciados, pois os terminais estão localizados mais
próximos a linha média e não seguem o sentido usual da
propagação elétrica do coração.
Vetor cardíaco médio
A partir dessas derivações é possível calcular o vetor
cardíaco médio. Exemplo: DI, DII e DIII.
Dessas derivações são selecionados os complexos QRS
para determinar o vetor cardíaco médio. Há um papel
milimetrado com o registro de DI, DII e DIII. Cada uma dessas
derivações apresenta um tamanho desse complexo
 04/05/20
5

representado por um vetor. Cada quadro no papel milimetrado
corresponde a 1mm. Assim, são selecionadas duas derivações
para serem representadas no papel milimetrado. Essas
representações deverão seguir o direcionamento correto
correspondente a cada uma delas. Após traçadas, no final de
cada seta é representada uma linha imaginária perpendicular à
ponta da seta havendo um ponto de intersecção entre elas. O
vetor cardíaco médio é representado do ponto central (nodo
atrioventricular) até este ponto de intersecção.
Através do cálculo do vetor cardíaco médio é possível
reconhecer se o coração está seguindo a linha normal de
propagação elétrica do coração (em torno de 59°/60°). Caso
o vetor não esteja seguindo o sentido usual, poderá indicar
patologias como hipertrofia ventricular esquerda ou direita
(Vetor direcionado para cima).
Não necessariamente um indivíduo apresentará
alguma alteração se o vetor cardíaco médio não apresentar 60°,
pois há uma variação de amplitude de 0° a 90° considerada
normal. Essa variação de amplitude do vetor cardíaco médio
depende da estrutura de cada indivíduo. Indivíduos altos e
magros apresentam um coração mais verticalizado e, portando
o vetor cardíaco médio será mais inferior. Indivíduos baixos e
mais gordos apresentam um coração mais horizontalizado e,
portanto o vetor cardíaco médio será mais superior.
