ATIVIDADE EXTRA CLASSE ORIENTADA
(individual, postar no sistema Blackboard)
Para realização desse trabalho será necessário utilizar seu número de matrícula para obter o
valor das constantes. Como exemplo, considere a matrícula de número 131-010788. Fazemos:
1 3 1 0 1 0 7 8 8
A B C D E F G H I

Note que cada algarismo da matrícula corresponde a uma letra. Para encontrar o valor das
constantes, faça:
𝑪𝟏 = (𝑨 + 𝑩 + 𝑪 + 𝑰)
𝑪𝟐 = (𝑨 + 𝑩 + 𝑪 + 𝑯)
𝑪𝟑 = (𝑨 + 𝑩 + 𝑪 + 𝑮)
𝑾 = 𝑪𝟏 + 𝑪𝟐 + 𝑪𝟑
Ou seja, para o número de matrícula supracitado, o valor de cada constante é:
𝑪𝟏 = 𝟏𝟑
𝑪𝟐 = 𝟏𝟑
𝑪𝟑 = 𝟏𝟐
𝑾 = 𝑪𝟏 + 𝑪𝟐 + 𝑪𝟑 = 𝟑𝟖
Repita esse procedimento com seu número de matrícula e faça os exercícios abaixo:

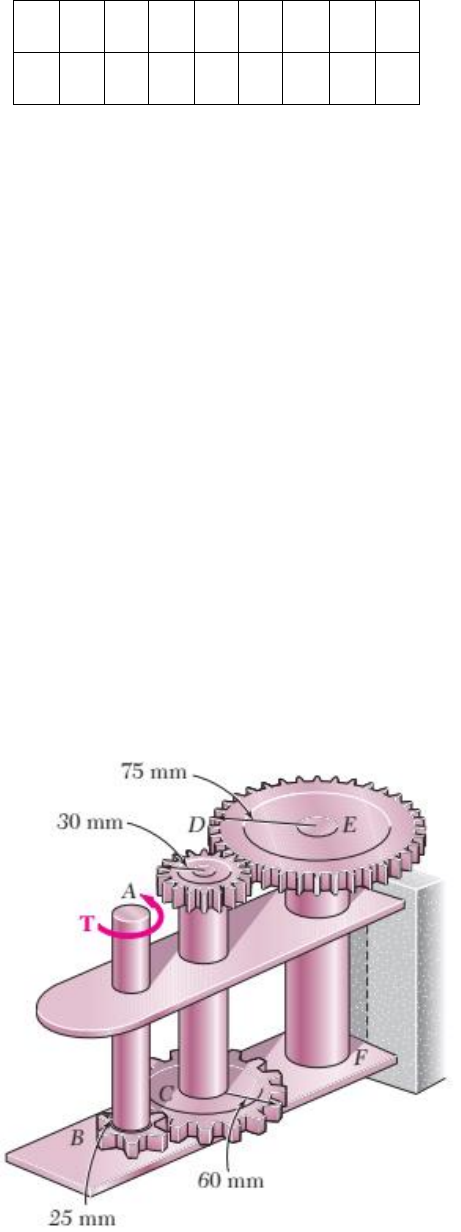

1) Um torque de intensidade 𝑇 = 5𝑊 𝑘𝑁. 𝑚 é aplicado ao eixo AB do trem de engrenagem
mostrado. Sabendo que a tensão de cisalhamento admissível é de 75 MPa em cada um dos três
eixos sólidos, determine o diâmetro necessário para (a) o eixo AB, (b) o eixo CD e (c) o eixo EF.

2) Cada uma das hastes AB e CD é feita de aço (200 GPa) e seção transversal retangular e uniforme
de 6,35 25,4 mm. Se uma carga igual a 𝑊 𝑘𝑁 é aplicada no ponto E verticalmente para baixo,
calcule:
a) O deslocamento do ponto B;
b) O deslocamento do ponto C;
c) O deslocamento do ponto E.
