EXAME FINAL
PROJETO DE COMPONENTES MECÂNICOS
	Instruções: Esta atividade prática é individual, pois necessita do número do seu RU para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados inseridos incorretamente resultarão na perda de nota da questão.
Ao final desta atividade, você deverá gerar um pdf da sua resolução e postá-la em Trabalhos para correção. Gere um único documento contendo toda sua resolução.
	Nome:
	RU:

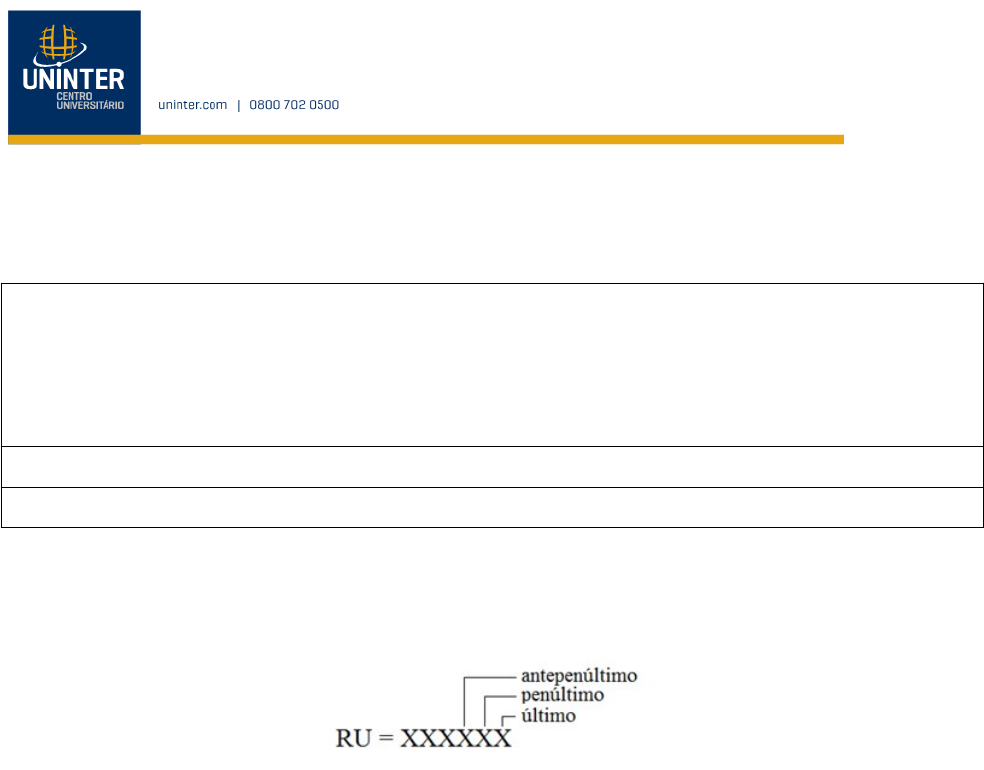

Esta atividade prática é composta por 6 exercícios, onde os parâmetros iniciais podem depender do último, penúltimo e/ou antepenúltimo número do seu RU.
Obs. É necessário apresentar a resolução completa, ou seja, você deve apresentar todos os cálculos para se chegar no resultado do que está sendo solicitado no enunciado. Somente os resultados dos cálculos não será considerado.
1-) Um homem produz uma força sobre o pedal de uma bicicleta que tem a seção transversal mostrada na figura. Se ela estiver presa à coroa pelo pino em B e não girar quando submetida a uma força, F, igual à soma dos três últimos números do seu RU mais 20 e essa soma vezes por 10, (antepenúltimoRU + penúltimoRU + últimoRU + 20)*10. Aplique o critério de falha de Von Mises para obter a tensão equivalente na seção transversal no ponto C.
Considere a distância “a” igual ao seu último número do RU mais 2, (ultimoRU+2), em mm, e a distância “b” igual ao penúltimo número do seu RU mais 1, (penúltimoRU+1), em mm. (Peso 15)
Equações disponíveis no formulário em anexo.

2-) Para um sistema de transmissão de correia V, com duas polias com diâmetros de passo de 5,95 pol e 18,95 pol, com uma distância entre centros igual à soma dos três últimos dígitos do seu RU mais 20, (antepenúltimoRU + penúltimoRU + ultimoRU + 20), em pol. Calcule o comprimento da correia, o ângulo de envolvimento (abraçamento) da polia motora e da polia movida e a força no lado tenso e no lado bambo da correia. Considere que a polia motora tem um torque igual à soma dos dois últimos dígitos do seu RU mais 10 e essa soma vezes por 100, (penúltimoRU + ultimoRU + 10)*100, lb.pol, um fator de atrito de 0,9. (Peso 15)
Equações disponíveis no formulário em anexo.


3-) Projete um trem de engrenagens com todas as engrenagens externas em eixos paralelos. Utilize dentes involutos, de profundidade total e com ângulo de pressão de 20° que não estejam em quantidade inferior a 17 nem superior a 150 em qualquer engrenagem. Desenhe o esboço de seu projeto. Considere que a velocidade na entrada é ao último dígito do seu RU mais 10 e essa soma vezes por 200, (ultimoRU + 10)*200, em rpm e na saída é igual ao penúltimo dígito do seu RU mais 2, (penultimoRU + 2), em rpm. Considere a abordagem de fatoramento. (Peso 8)
Considere que o passo diametral entre o primeiro par de engrenagens é Pd, conforme Tabela abaixo, determine os seguintes parâmetros para a primeira engrenagem do trem de engrenagens projetado, sabendo-se que a mesma é uma engrenagem cilíndrica de dentes retos.

	Considere o seguinte valor para (pol)
	Se o antepenúltimo número do seu RU é 0 ou 1 ou 2
	4
	Se o antepenúltimo número do seu RU é 3 ou 4
	5
	Se o antepenúltimo número do seu RU é 5 ou 6 ou 7
	6
	Se o antepenúltimo número do seu RU é 8 ou 9
	7
a)	Passo circular (Peso 2);
b)	Diâmetro de passo (Peso 2);
c)	Adendo (Peso 2);
d)	Dedendo (Peso 2);
e)	Profundidade total (Peso 2); e
f)	Diâmetro externo da engrenagem (Peso 2).
Equações disponíveis no formulário em anexo.
4-) O eixo mostrado na Figura a seguir recebe uma potência, PC, de uma turbina hidráulica por meio de uma corrente dentada no ponto C. O par de engrenagens em E transmite uma potência, PE, para um gerador elétrico. E a polia de correia em V no ponto A transmite uma potência de igual a PC – PE para um elevador de caçamba que transporta grãos a um funil elevado. Considere os valores de PC e PE conforme Tabela abaixo:

	Considere o seguinte
valor de PC (hp)
	Se o último número do seu RU é 0 ou 1
	70
	Se o último número do seu RU é 2 ou 3 ou 4
	80
	Se o último número do seu RU é 5 ou 6
	90
	Se o último número do seu RU é 7 ou 8 ou 9
	100

	Considere o seguinte
valor de PE (hp)
	Se o penúltimo número do seu RU é 0 ou 1
	40
	Se o penúltimo número do seu RU é 2 ou 3 ou 4
	30
	Se o penúltimo número do seu RU é 5 ou 6
	20
	Se o penúltimo número do seu RU é 7 ou 8 ou 9
	10
O eixo gira a 1500 rpm. A roda dentada em C, a polia em A e a engrenagem em E estão posicionadas axialmente por anéis de retenção. Além disso, as duas últimas estão conectadas por assentos deslizantes, e há um assento embutido na roda dentada. Use aço SAE 1040 estirado a frio para o eixo, com e , um fator de segurança de 3. Determine o diâmetro do eixo que acopla a polia em A, sabendo que para anel de retenção, para chaveta embutida, para chaveta deslizante, para filete agudo e para filete arredondado. Para não ter que usar nenhuma transformação de unidades no cálculo do torque, considere . (Peso 20)
Equações disponíveis no formulário em anexo.
5-) Um rolamento de esferas deve sustentar uma carga radial “R”, dado conforme tabela abaixo, e uma carga axial igual 100 lb.

	Considere o seguinte
valor para a carga
radial R (lb)
	Se o antepenúltimo número do seu RU é 0 ou 1 ou 2
	250
	Se o antepenúltimo número do seu RU é 3 ou 4
	300
	Se o antepenúltimo número do seu RU é 5 ou 6 ou 7
	200
	Se o antepenúltimo número do seu RU é 8 ou 9
	230
Especifique um tipo adequado da Tabela 14.3, considerando que o eixo gira a “n” rpm, dado conforme tabela abaixo, e a vida útil de projeto é de 2000 h. Considere inicialmente Y = 1,5. (Peso 15)

	Considere o seguinte
valor para a
rotação (rpm)
	Se o penúltimo número do seu RU é 0 ou 1 ou 2
	1500
	Se o penúltimo número do seu RU é 3 ou 4
	1000
	Se o penúltimo número do seu RU é 5 ou 6 ou 7
	1200
	Se o penúltimo número do seu RU é 8 ou 9
	1400
Equações disponíveis no formulário em anexo.
6-) Dimensione o comprimento mínimo para o cordão ilustrado. A força, F, aplicada igual à soma dos três últimos dígitos do seu RU mais 10 e essa soma vezes por 200, (antepenultimoRU + penultimoRU + ultimoRU + 10)*200, em N, espessura das chapas “e” e eletrodo “E” conforme tabela abaixo. (Valor 15)

	Considere o seguinte
valor de espessura
 (mm)
	Considere o seguinte
valor para o
eletrodo E
	Se o último número do seu RU é 0 ou 1
	6
	60XX
	Se o último número do seu RU é 2 ou 3 ou 4
	4
	70XX
	Se o último número do seu RU é 5 ou 6
	10
	80XX
	Se o último número do seu RU é 7 ou 8 ou 9
	8
	90XX
Equações disponíveis no formulário em anexo.
