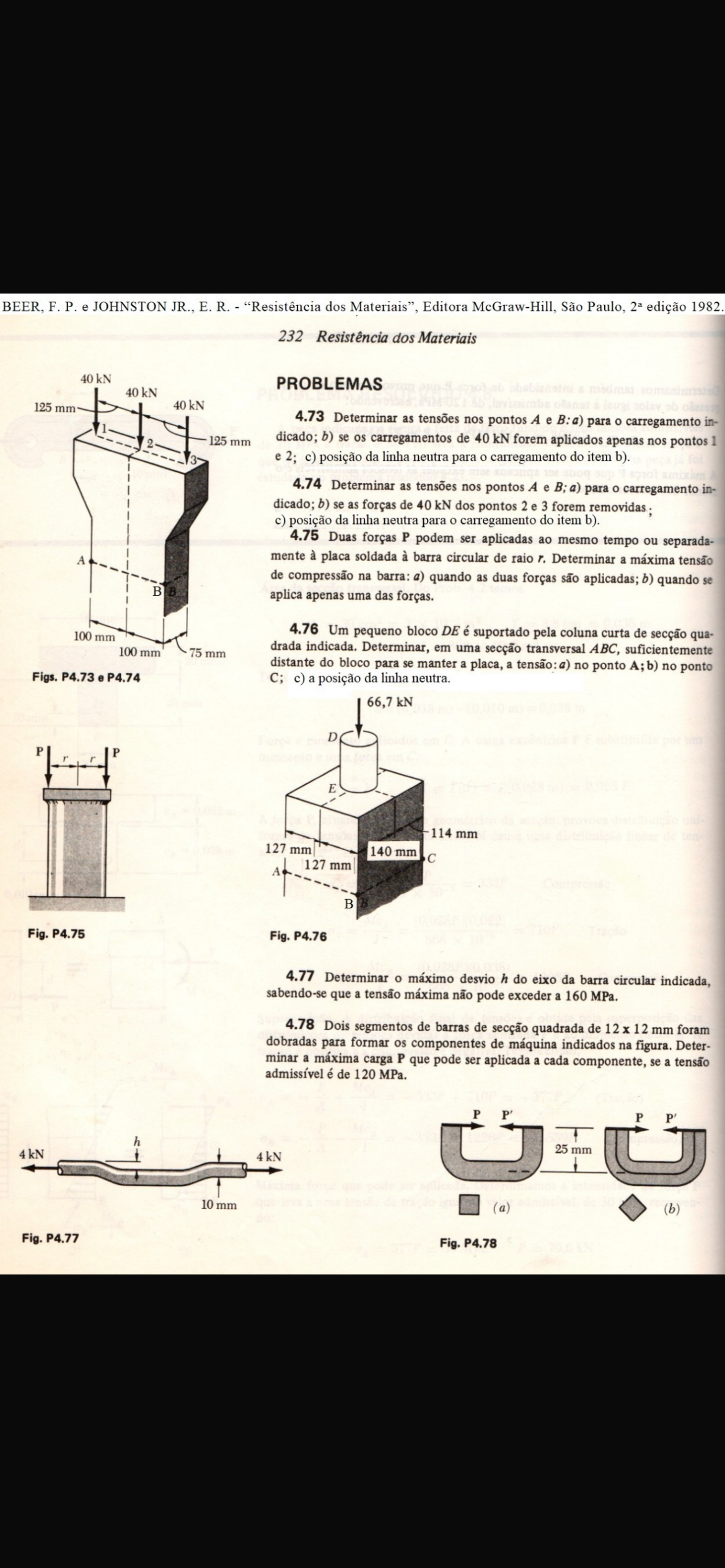

BEER, F.P. e JOHNSTON JR., E.R. "Resistência dos Materiais", Editora McGraw-Hill, São Paulo, edição 1982. 232 Resistência dos Materiais 40 kN PROBLEMAS 40 kN 125 mm 40 kN 4.73 Determinar as tensões nos pontos A e B:a) para o carregamento in- 2 125 mm dicado; b) se os carregamentos de 40 kN forem aplicados apenas nos pontos 1 3 e 2; c) posição da linha neutra para carregamento do item b). 4.74 Determinar as tensões nos pontos A e B; a) para carregamento in- dicado; b) se as forças de 40 kN dos pontos 2 e 3 forem c) posição da linha neutra para carregamento do item b). 4.75 Duas forças P podem ser aplicadas ao mesmo tempo ou separada- A mente à placa soldada à barra circular de raio r. Determinar a máxima tensão de compressão na barra: a) quando as duas forças são aplicadas; b) quando se aplica apenas uma das forças. 100 mm 4.76 Um pequeno bloco DE é suportado pela coluna curta de secção qua- 100 mm 75 mm drada indicada. Determinar, em uma secção transversal ABC, suficientemente distante do bloco para se manter a placa, a tensão: a) no ponto A; b) no ponto Figs. P4.73 e P4.74 C; c) a posição da linha neutra. 66,7 kN D P P E 114 mm 127 mm 140 mm 127 mm A B Fig. P4.75 Fig. P4.76 4.77 Determinar máximo desvio h do eixo da barra circular indicada, sabendo-se que a tensão máxima não pode exceder a 160 MPa. 4.78 Dois segmentos de barras de secção quadrada de 12 12 mm foram dobradas para formar os componentes de máquina indicados na figura. Deter- minar a máxima carga P que pode ser aplicada a cada componente, se a tensão admissível é de 120 MPa. P P' P P' h 4kN 25 mm 4 kN 10 mm (a) (b) Fig. P4.77 Fig. P4.78
