Exercício de modelagem 4 etapas:
Algumas definições se tornam importante para o entendimento e uso de
modelos de planejamento de transporte:
Viagem – É um deslocamento de um sentido com um ponto de origem e um
ponto de destino. Esse deslocamento pode ser feito por qualquer modal.
Deslocamentos a pé com distância inferior a300 metros têm sido ignorados
como também os feitos por crianças com idade inferior a 5 anos. Entretanto,
essas últimas considerações estão se modificando devido a importância dada
ao transporte ativo (não-motorizado) e a novos requisitos de entendimento
das atividades com o objetivo de um plano de mobilidade mais sustentável.
Viagens Home-based (HB) – São aquelas onde o domicílio do viajante é origem
ou destino da viagem (H2W, W2H,H2O,O2H).
Viagens Non-home-based (NHB) – São aquelas onde o domicílio não é nem
origem ou destino da viagem.
Viagens produzidas – São definidas como viagens que chegam ou saem de um
domicílio nas viagens HB ou como as viagens que saem de um equipamento
urbano nas viagens NHB.
Viagens atraídas - São definidas como viagens que chegam ou que saem de um
equipamento urbano nas viagens HB ou como as viagens que chegam em um
equipamento urbano nas viagens NHB.

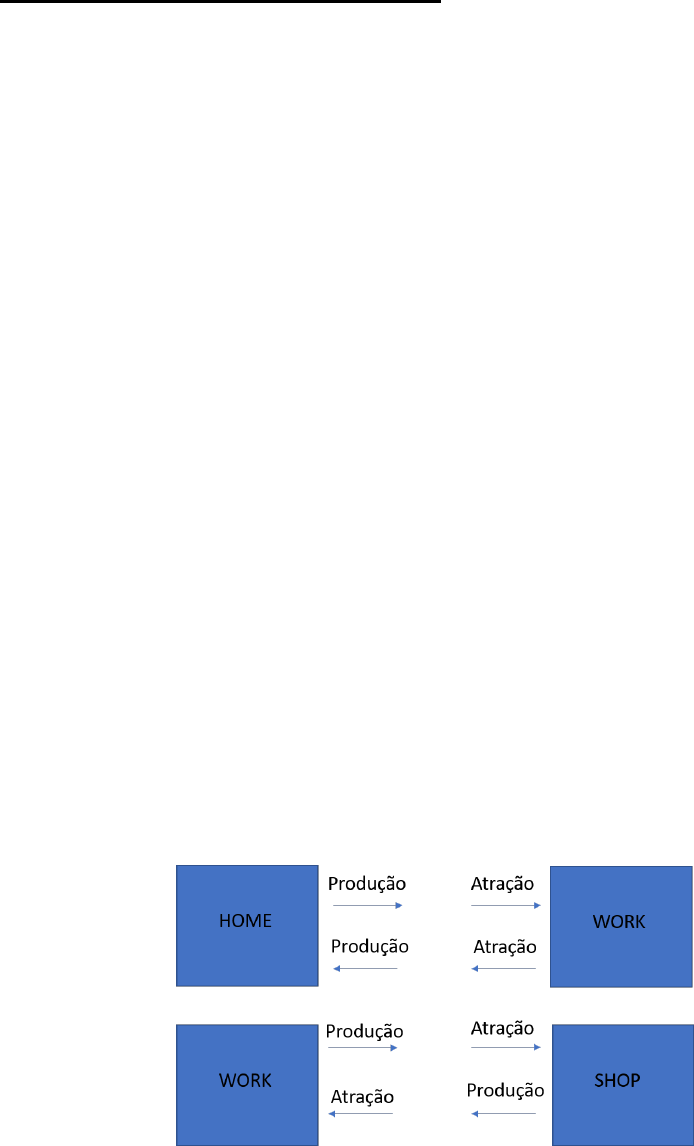

Essas definições ficam ilustradas a seguir:


fig(1)
Das viagens HB, buscou-se informações sobre as viagens HW (H2W e W2H),
pois essas viagens totalizam por volta de 70% das viagens urbanas diárias.
Aplicando esses conceitos, considere uma área de estudo dividida em 5 zonas
apresentada a seguir com seus centróides, distâncias e velocidades médias
interzonais:
Uma




fig(2)

Busca-se:
1. Determinar as viagens geradas/atraídas com origem ou destino em
casa (viagens H) correspondentes a viagens HW (Home-Work).
2. Determinar as viagens geradas/atraídas com origem ou destino no local
de trabalho (viagens W) correspondentes a viagens HW (Home-
Work).
3. Determinar o número total de viagens realizadas com origem na zona
j ( borda vertical) e com destino na zona k ( Borda horizontal) (H e
W).
4. NOTA: São calculados os valores totais, para um determinado período
ou para as horas de pico.
Em resumo, o objetivo deste exercício é determinar as viagens originadas e
destinadas das 5 zonas da área de estudo (bordas externas para o pico da
manhã) representadas na matriz de viagens abaixo, através do método de
análise de regressão, cujas as informações que comporão as fórmulas desta
etapa são obtidas em pesquisas domiciliares e nos postos de trabalho.
Procedimento (1):
Determinar as viagens geradas/atraídas com origem ou destino em casa
(viagens H) correspondentes a viagens HW (Home-Work).

1º Etapa – Pesquisa O/D de viagens
Realização de pesquisa nas famílias (amostra representativa) sobre os
seguintes aspectos:
a) o número total diário de viagens baseadas em casa (H) durante o
dia;

fig(3)
b) a proporção de viagens H no período p no total diário de viagens H
(𝜏Hp);
No total de viagens realizadas durante um dia do tipo H, há uma
proporção dessas viagens que se realiza no período p. Por exemplo
no período de pico ou na hora de pico da manhã.

c) a proporção de viagens H com origem na habitação realizadas num
determinado período p do dia (𝜃p);
No período da manhã o mais natural é que este valor 𝜃p seja alto já
que é nesse período que a maioria das pessoas se desloca para o
trabalho.

fig(3)

d) dimensão da família entrevistada (número de membros);
e) número de pessoas ativas (em idade de trabalhar) e população em
idade escolar;
f) número de automóveis;

2º Etapa - Determinação das viagens H com origem e destino em cada
zona no período p
• Número de viagens H em cada zona em todo o dia:
  jjH FXXXV jjj 332211  
 Onde:
VHj: número médio diário de viagens H por zona.
X1j, X2j, X3j: valores médios para x1 , x2 e x3 na zona j
Fj : número de famílias residentes na zona j

• Número de viagens H produzidas no período p tendo como
origem e destino habitações da zona j:
jj HHpHp
VO 

• Número de viagens H produzidas no período p tendo como
origem habitações da zona j

jj HHppHp
VHO )(





Resumo:




jj HHppHp
VHO )(








Procedimento (2):

Determinar as viagens com origem ou destino no local de trabalho
(viagens W) correspondentes a viagens HW (Home-Work).
1º Etapa – Pesquisa O/D de viagens
Realização de pesquisas no local de trabalho ao número de viagens
atraídas/geradas em zonas representativas da área de estudo.
a) o número total diário de viagens durante o dia (W)


b) a proporção de viagens no período p no total diário de viagens W
(𝜏Wp)
c) a proporção de viagens W com destino no trabalho realizadas num
determinado período p do dia (p)
No período da manhã o mais natural será que este valor p seja alto
já que é nesse período que as pessoas se deslocam para o trabalho
e não tanto o contrário.
Naturalmente 1- p será a proporção de viagens W que têm
origem no trabalho no período p.
 
k
HHpp
k
Hp VHD  1)(

d) Número total de postos de trabalho na zona j
e) Número de postos de trabalho de cada categoria: terciário,
industrial, etc …
f) Outras opções podem ser o número de m2 de área de escritórios,
área comercial, etc …

2º Etapa - Determinação das viagens com origem e destino em cada
zona no período p
• Número de viagens W por cada zona em todo o dia
 
jj
XXV
jW 2211
 

Onde:
VWj: número médio diário de viagens W por zona.
X1j, X2j: valores das variáveis para x1 e x2 na zona j.

• Número de viagens W realizadas no período p tendo
como destino o emprego na zona k
kk WWppWp
VWD  )(


• Número de viagens W realizadas no período p tendo como
origem o emprego na zona k

Resumo geral:









A área de estudo representada esquematicamente na figura abaixo é
constituída por cinco zonas, A, B, C, D e E, e possui duas zonas externas,
Norte e Sul. Uma pesquisa efetuada com 20 famílias residentes nessa área
forneceu a informação constante do Quadro 2.



Zona
Residentes
Famílias
Auto
 p/
família
Empregos
Ativos
Não
ativos
Total
A 6000 9000 15000 3500 1,900 7000
B 2000 3000 5000 1500 1,213 17000
C 8000 12000 20000 5500 1,713 9000
D 16000 24000 40000 9000 1,413 3000
E 8000 12000 20000 5000 1,313 3000
Total 40000 60000 100000 24500 39000






Num estudo anterior foi possível obter uma relação entre postos de trabalho
e viagens W dada por: VWj=1.5xEj sendo Ej o emprego na zona j. Considere
todas as outras viagens negligenciáveis.
Foram realizadas pesquisas de rua, que permitiram estimar o número médio
de viajantes que todos os dias saem e entram na cidade a partir de cada uma
das duas zonas externas: 9000 viagens na zona Norte e 10500 na zona sul. A
proporção dessas viagens no período da manhã é de 60%, sendo que dos 60%,
80% têm destino na área e só os restantes 20% têm destino na zona externa.
Com estes dados estime o número total de viagens geradas durante o período
da manhã com origem e destino nas várias zonas da área de estudo (Oj e Dk).
Assuma os valores de referência de proporções dados em slides anteriores.

Serão calculadas algumas viagens a título de ilustração do exercício.

Família VH
X1 (dim. da
família)
X2 (nº de
ativos)
X3 (nº de
automóveis)
1 4 4 2 2
2 3 5 1 2
3 3 2 2 1
4 5 7 3 2
5 5 6 1 3
6 4 5 2 1
7 3 4 2 2
8 5 4 3 2
9 2 3 2 1
10 1 1 1 0
11 1 2 1 1
12 5 5 3 2
13 5 6 3 2
14 3 3 2 1
15 5 7 2 3
16 5 5 2 2
17 4 6 1 2
18 2 2 1 1
19 1 3 1 1
20 4 3 2 2

Usando-se a planilha de dados Excel ( analise de dados/regressão) tem-se as
seguintes informações para VH número médio de viagens H geradas/atraídas
em cada uma das zonas.
:

•Observa-se um valor acima de 0,80 para o coeficiente de determinação
ajustado 𝑅𝑎𝑗𝑢𝑠𝑡
2 . O 𝑅𝑎𝑗𝑢𝑠𝑡
2 é a porcentagem de variação na resposta que
é explicada pelo modelo, ajustada para o número de variáveis
explicativas em relação ao número de observações. Ele é função do R2
que mede a proporção da variação de Y em relação à média que é
explicada pela regressão. A qualidade do ajuste será tanto maior
quanto mais R2 se aproximar da unidade.

Exercício de geração de viagens.xlsx
• F de significação 6,06E-07 < 0,05 ( nível de confiança 95%) rejeita a
hipótese de todos os coeficientes das variáveis explicativas serem
nulos simultaneamente.

• Para o teste t-student, tem-se:

- Para a interseção ( coeficiente linear ) e para o coeficiente angular
de X1 (dimens de família), não se pode rejeitar a hipótese deles serem
nulos. Para o nível de confiança 95%, os valores de Stat t deveriam ser
maiores que |1,96|, valor obtido da tabela normal padrão. Os valores da
tabela de distribuição normal podem ser usados para o teste t-student,
quando o tamanho da amostra for maior ou igual a 20.

- Para os coeficientes angulares de X2 (num de ativos) e X3 ( num de
automóveis, os valores de stat t são maiores que |1,96| ou os valores de
valor-p são menores que 0,05 (nível de confiança 95%). Portanto,
rejeitamos a hipótese desses coeficientes serem nulos.

Teste t-student
Teste estatístico na significância das variáveis explicativas:

H0: β=0
H1: β≠0

testar a hipótese de β
tomar o valor zero, o que
significa que a variavel
correspondente não
introduz poder explicativo
na regressão


Para amostras de grande dimensão a distribuição t-student é igual
à normal (n>=20).
1
0
 ~ 

 ntT




ˆ
ˆ

),(
ˆ
ˆ
10 ~
0
NZ



 



Valor que queremos testar e neste caso a probabilidade
de ser 0.



Estatística de teste para a variável X1:
75.1
0.140
0-0.245
Z




Se considerarmos um nível de confiança de 90%, ter-se-ia z igual a 1,65
(1,75>1,65). Deste modo todos os coeficientes teriam a Ho rejeitada e a
fórmula obtida seria aceita. É uma mudança de critério mais permissiva.



𝑉𝐻 = (−0,463 + 0,245�̅�1 + 0,817�̅�2 + 0,871�̅�3)𝐹


Cálculo para a Zona A:







 𝑉𝐻 ≅ 12740
Para:




 𝑂𝐻𝑝 (𝐻 →) = 0,75 × 0,5
× 12740
= 4777,4



 WWppWp
VWO  )1()( 



𝑂𝑊𝑝 (𝑊 →) = 0,15 × 0,5 × 10500 = 787,5


Assim tem-se:
𝑂𝐴 = 4777,4 + 787,5 = 5564,9

Resumo:
Zona
Dimensão
média da
família
Número médio
de activos por
família
Número médio de
automóveis
disponíveis por
família
Nº médio de viagens
ao longo de um dia por
família (usando os
resultados da
regressão)
Número de
viagens diárias
VH
A 4.29 1.71 1.9 3.64 12740


Zona

Viagens H no
período da
manhã
Usa-se como
referência o
valor de
τHmanhã=0.5
Viagens H no período da
manhã e que têm a
residência como origem
VHmanhã(H->)
Usa-se como referência o
valor de θmanhã=0.75
Viagens H no período da
manhã que têm como
destino a residência
VHmanhã(->H)
(1-θmanhã )=(1-
0.75)=0.25
A 6369.9 4777.4 1592.5




Hp
 =0,5

Wp
 =0,5



Como seria o cálculo para DA:

𝐷𝐻𝑝 (𝐻 ←) = 0,25 × 0,5 × 12740 = 1592,5
𝐷𝑊𝑝 = 0,85 × 0,5 × 10500 = 4462,5
Assim tem-se:
𝐷𝐴 = 1592,5 + 4462,5 = 6055

Cálculo das viagens externas:
Foram obtidas da matriz Origem/Destino das viagens durante o período da
Manhã:






Coeficiente
regressão das viagens
W = 1.5
Viagens W no período
da manhã
Viagens W no
periodo da manhã
e que têm o
trabalho como
destino (->W)
Viagens W no periodo da
manhã e que têm o trabalho
como origem (W->)
Zona Emprego
Número de viagens W
diárias
Usa-se como
referência o valor de
τWmanhã=0.5
Usa-se como
referência o
valor de
manhã=0.85 origem trabalho
A 7000 10500 5250 4462.5 787.5

Período da manhã Destino na Cidade Destino fora
Norte 9000 5400 4320 1080
Sul 10500 6300 5040 1260
MATRIZ O/D

 A B C D E NORTE SUL Oj
A

5564.9
B


C


D


E


NORTE

4320.0
SUL

5040.0
Dk 7051 1258 1467 43057
