ATIVIDADE CONTEXTUALIZADA MECÂNICA DOS SÓLIDOS - 2020.2 A

Prévia do material em texto

tg 𝛼𝛼 = 𝐶𝐶𝐶𝐶𝐶𝐶 𝑂𝑂𝑂𝑂.
𝐶𝐶𝐶𝐶𝐶𝐶 𝐴𝐴𝐴𝐴.

tg 𝛼𝛼 = 3
6

tg 𝛼𝛼 = 0,5 ∴ 𝛼𝛼 = 26,6°
PA = 60
2
= 30𝑘𝑘𝑘𝑘
ATIVIDADE CONTEXTUALIZADA
MECÂNICA DOS SÓLIDOS

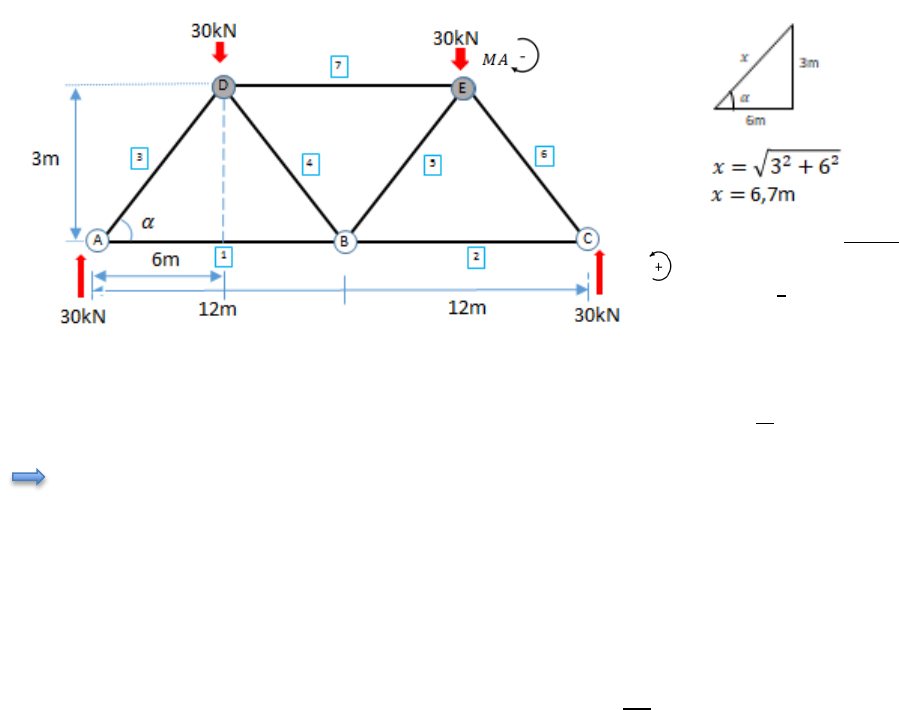

1º caso:
Em uma cidade isolada, o secretário de obras precisa construir uma ponte de emergência em
um vão de 12 metros. Ele possui um estoque grande de barras de mesma seção transversal, e
irá utilizá-las para fazer uma treliça de cada lada da ponte, como a figura a seguir, apoiando a
ponte nos dois nós superiores desses lados (indicados em cinza na figura), o que totalizará
quatro nós que receberão o carregamento total, calculado em 60000N


Qt de Barras = 2(3 ∙ 12 + 4 ∙ 6,7) 60000N = 60kN
 Qt B = 125,6 m

→ ∑𝑓𝑓𝑓𝑓 = 0; 𝐿𝐿𝐿𝐿𝐿𝐿𝐿𝐿 𝐴𝐴 = 0 ∑𝑀𝑀𝐴𝐴 = 0
+↑ ∑𝑓𝑓𝑓𝑓 = 0 −𝐴𝐴 ∙ 6 − 𝐴𝐴 ∙ 18 + 𝐶𝐶 ∙ 24 = 0
𝐴𝐴 + 𝐶𝐶 − 60 = 0 −30 ∙ 6 − 30 ∙ 18 + 𝐶𝐶 ∙ 24 = 0
𝐴𝐴 = 60 − 𝐶𝐶 24𝐶𝐶 = 720 ∴ 𝐶𝐶 = 720
24

𝐴𝐴 = 60 − 30 ∴ 𝐴𝐴 = 30 𝐶𝐶 = 30

𝑀𝑀𝐴𝐴
Y
X
F3y
F3x
tg 𝛼𝛼 = 3
4
 tg 𝛼𝛼 = 0,75 ∴ 𝛼𝛼 = 36,9°

Nó (A):
 𝐹𝐹𝑓𝑓 = 𝑠𝑠𝑠𝑠𝑠𝑠26,6°𝐹𝐹3 𝐹𝐹𝑓𝑓 = 0,45𝐹𝐹3
 𝐹𝐹𝑓𝑓 = 𝑐𝑐𝐿𝐿𝑠𝑠26,6°𝐹𝐹3 𝐹𝐹𝑓𝑓 = 0,89𝐹𝐹3
 ∑𝑓𝑓𝑓𝑓 = 0
 30 + 0,45𝐹𝐹3 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹3 = −30
0,45
 ∴ 𝐹𝐹3 = −66,7 (𝐶𝐶)
 ∑𝑓𝑓𝑓𝑓 = 0
 𝐹𝐹1 + 0,89𝐹𝐹3 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹1 = −0,89 ∙ (−66,7)
 𝐹𝐹1 = 59,4 (𝑇𝑇)
Nó (D):
 ∑𝑓𝑓𝑓𝑓 = 0
 −(−66,7 ∙ 0,45) − 0,45𝐹𝐹4 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹4 = 30
0,45
 ∴
 𝐹𝐹4 = 66,7 (𝑇𝑇)
 ∑𝑓𝑓𝑓𝑓 = 0
 −(−66,7 ∙ 0,89) + 0,89𝐹𝐹4 + 𝐹𝐹7 = 0
 𝐹𝐹7 = −59,4 − 59,4 ∴ 𝐹𝐹7 = −118,8𝑘𝑘𝑘𝑘 (𝐶𝐶)

Temos que o produto em modulo da força vale:
𝑃𝑃 = 118,8 ∙ 125,6 = 14.921,3𝑘𝑘𝑘𝑘𝑘𝑘
2º caso:
Um vereador da oposição disse que o projeto do secretário está errado, e que ele deverá usar
barras menores, aumentando a quantidade de pontos de apoio para 6, propondo uma treliça
como mostra a próxima figura.



A
Y
X
Fy
Fx
tg 𝛼𝛼 = 𝐶𝐶𝐶𝐶𝐶𝐶 𝑂𝑂𝑂𝑂.
𝐶𝐶𝐶𝐶𝐶𝐶 𝐴𝐴𝐴𝐴.
 𝑓𝑓 = �3
2 + 4²
𝑓𝑓 = 5
Fy
y
Fx
Fy
y
Fx
PA = 60
3
= 20𝑘𝑘𝑘𝑘 Qt de Barras = 2(8 ∙ 3 + 6 ∙ 5 + 6 ∙ 2) Qt B = 132 m

→ ∑𝑓𝑓𝑓𝑓 = 0 ∴ 𝐿𝐿𝐿𝐿𝐿𝐿𝐿𝐿 𝐴𝐴 = 0 ∑𝑀𝑀𝐴𝐴 = 0
+↑ ∑𝑓𝑓𝑓𝑓 = 0 −𝑉𝑉𝐴𝐴 ∙ 4 − 𝑉𝑉𝐴𝐴 ∙ 12 − 𝑉𝑉𝐴𝐴 ∙ 20 + 𝑉𝑉𝑉𝑉 ∙ 24 = 0
𝐹𝐹𝐴𝐴 + 𝐹𝐹𝐹𝐹 − 60 = 0 −20 ∙ 4 − 20 ∙ 12 − 20 ∙ 20 + 𝑉𝑉𝑉𝑉 ∙ 24 = 0
𝐹𝐹𝐴𝐴 = 60 − 𝐹𝐹𝑉𝑉 24𝑉𝑉𝑉𝑉 = 720 ∴ 𝑉𝑉𝑉𝑉 = 720
24

𝐹𝐹𝐴𝐴 = 60 − 30 ∴ 𝐹𝐹𝐴𝐴 = 30 𝐹𝐹𝑉𝑉 = 30

Nó (A):
 𝐹𝐹4𝑓𝑓 = 𝑠𝑠𝑠𝑠𝑠𝑠36,9°𝐹𝐹4 𝐹𝐹𝑓𝑓 = 0,6𝐹𝐹4
 𝐹𝐹4𝑓𝑓 = 𝑐𝑐𝐿𝐿𝑠𝑠36,9°𝐹𝐹4 𝐹𝐹𝑓𝑓 = 0,8𝐹𝐹4
 ∑𝑓𝑓𝑓𝑓 = 0
 𝐹𝐹𝐴𝐴 + 0,8𝐹𝐹4 = 0
 30 + 0,6𝐹𝐹4 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹4 = −30
0,6
 ∴ 𝐹𝐹4 = −50 (𝐶𝐶)
 ∑𝑓𝑓𝑓𝑓 = 0
 𝐹𝐹1 + 0,8𝐹𝐹4 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹1 = −0,8𝐹𝐹4
𝐹𝐹1 = −0,8 ∙ (−50) ∴ 𝐹𝐹1 = 40 (𝑇𝑇)
Nó (D):
 ∑𝑓𝑓𝑓𝑓 = 0
−𝐹𝐹4 ∙ 0,6 − 𝐹𝐹5 ∙ 0,6 = 0
−(−50 ∙ 0,6) − 0,6𝐹𝐹5 = 0 𝑙𝑙𝐿𝐿𝐿𝐿𝐿𝐿 𝐹𝐹5 =
30
0,6
 ∴
 𝐹𝐹5 = 50 (𝑇𝑇)
 ∑𝑓𝑓𝑓𝑓 = 0
 −𝐹𝐹4 ∙ 0,8 + 𝐹𝐹5 ∙ 0,8 + 𝐹𝐹10 = 0
 −(−50 ∙ 0,8) + 50 ∙ 0,8 + 𝐹𝐹10 = 0
 𝐹𝐹10 = −40 − 40 ∴ 𝐹𝐹10 = −80𝑘𝑘𝑘𝑘 (𝐶𝐶)

Temos que o produto em modulo da força vale:

𝑃𝑃 = 80 ∙ 132 = 10.560𝑘𝑘𝑘𝑘𝑘𝑘

Para descobrir qual é a melhor treliça, eles propuseram um cálculo para o engenheiro
responsável pela obra, multiplicando a maior força encontrada (em módulo) em uma barra de
cada solução pelo comprimento total de barras utilizadas na treliça, O menor valor seria
considerado o vencedor, A ideia é ter a melhor relação entra força máxima e quantidade de
material utilizado.
R: Conforme resolução conclui-se que o melhor projeto é do vereador.
