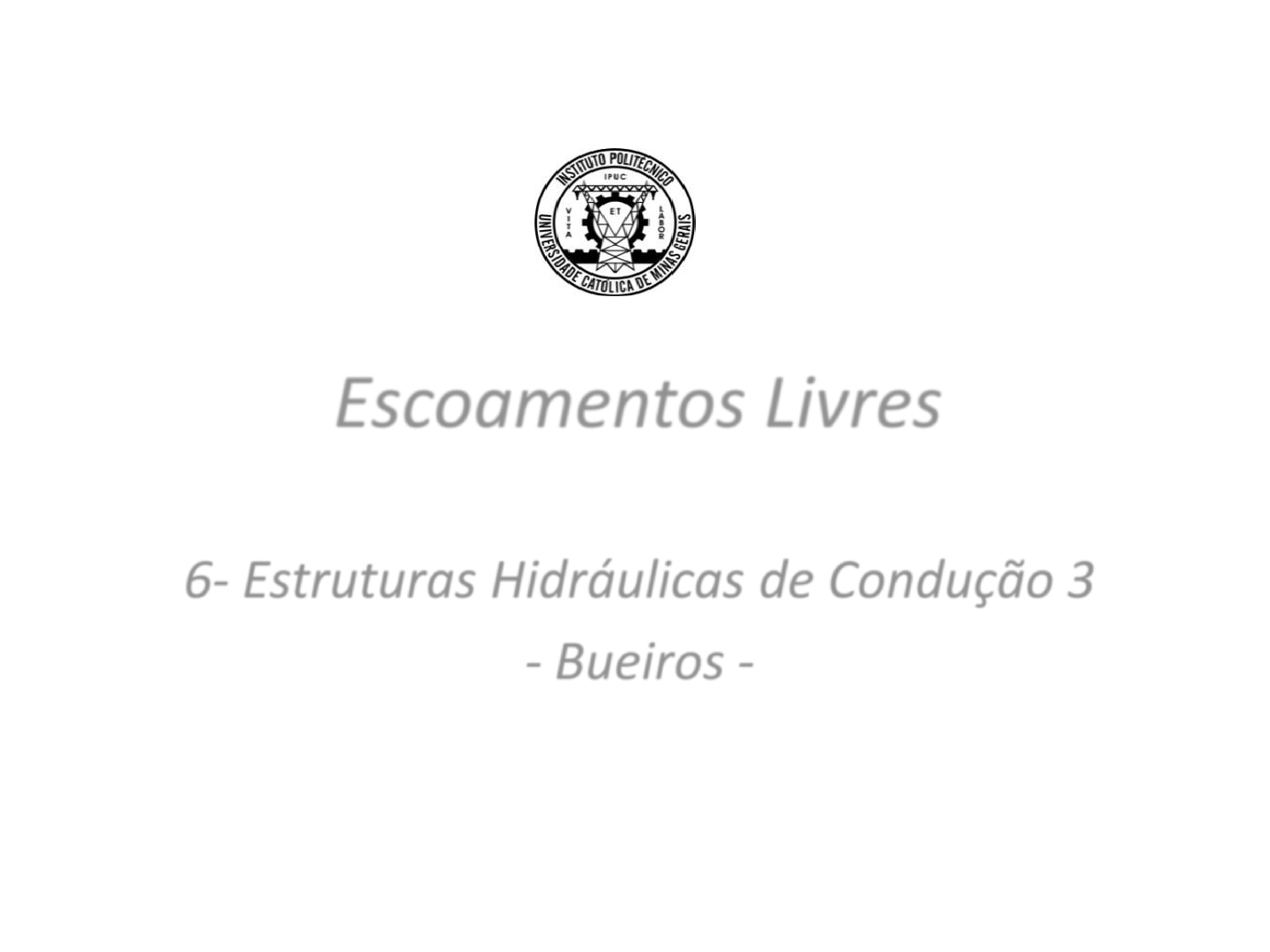

Escoamentos Livres
6- Estruturas Hidráulicas de Condução 3
- Bueiros -

Bueiros

• Bueiros são estruturas hidráulicas, normalmente construídas
em fundo de vales, que objetivam a passagem de águas dos
talvegues por sob obras de terraplanagem.

• Os bueiros, normalmente, não possuem características de
reservação de água, desta forma o seu dimensionamento é
feito pela vazão máxima do hidrograma de projeto.

Bueiros

• Os bueiros podem ser classificados quanto ao número de
linhas como simples (S), Duplo (D) ou Triplo (T); quanto à
forma da seção como Tubular (T) ou Celular (C) e quanto ao
material de construção como de Concreto (C) ou Metálicos
(M).

• Por exemplo, tem-se: BDTM1,00 é bueiro Duplo Tubular
Metálico, com diâmetro 1,00 m, ou BTCC 3,00x2,00 é bueiro
Triplo Celular de Concreto, com dimensões 3,00 m de base
por 2,00 m de altura.

Bueiros - Imagens
Bueiros funcionando como canal

• O funcionamento do bueiro será como canal quando as
extremidades de montante e de jusante não se encontram
submersas. Logo, existe uma superfície livre ao longo de todo
o conduto e a vazão afluente é inferior a vazão admissível à
estrutura hidráulica.

• Essa condição é verificada para profundidade de montante
até 20% superior à dimensão vertical do bueiro.

Bueiros funcionando como canal


Bueiros funcionando como canal
• Nessa condição, o dimensionamento é dependente do regime
do escoamento. Desta forma, para se determinara o regime
de escoamento dentro do bueiro deve-se calcular a
declividade crítica utilizando-se as equações seguintes:


onde: Ic é a declividade crítica (m/m); n é o coeficiente de Manning; D é o
diâmetro do bueiro (m); H é altura do bueiro (m); e, B e a largura do
bueiro (m).
Bueiros funcionando como canal
• Desta forma, compara-se a declividade do fundo do bueiro (I)
com a declividade crítica calculada e toma-se uma das três
decisões:

– I < Ic  escoamento subcrítico;
– I > Ic  escoamento supercrítico;
– I = Ic  escoamento crítico.

Bueiros funcionando como canal
• Para a condição de escoamento subcrítico, a vazão admissível
(Qadm) e a velocidade média do escoamento (U) podem ser
determinadas através das seguintes equações:

Bueiros funcionando como canal
Em todos esses casos, o dimensionamento é para uma profundidade da
lâmina (Y/D) d’água igual a 80% da dimensão vertical do bueiro.
Bueiros funcionando como orifício
• Quando a vazão afluente supera a vazão admissível no bueiro
funcionamento como canal. O NA a montante aumenta até
ser atingido um nível de carga hidráulica tal que o bueiro
possa transportar aquela vazão. Nessas vazões dizemos que o
bueiro trabalha “em carga”, funcionando como um orifício.

Bueiros funcionando como orifício
• Para a condição de funcionamento do bueiro como orifício,
a vazão admissível (Qadm) e a velocidade média do
escoamento (U) podem ser determinadas através da
expressão da “Teoria dos Orifícios” :

• 𝑄 = 𝐶𝑑 𝐴 2𝑔ℎ; onde
 Cd : Coeficiente de descarga, variando entre 0,77 e
 0,55, geralmente adotado 0,63;
 A : Área da seção transversal do bueiro (m);
 h : altura de carga hidráulica a partir do eixo do bueiro (m) ao NA;
Bueiros funcionando como orifício
• Considerando uma margem de segurança de 20%, podem ser
obtidas as seguintes expressões para bueiros tubulares e
celulares:





• Senso D é o diâmetro dos bueiros tubulares (m), B é a base
(m), H a altura dos bueiros celulares (m), h altura de carga
(m), Q é a vazão (m³/s), U a velocidade (m/s).
Bueiros funcionando como
condutos forçados
• Quando os níveis de água de montante e de jusante superam
a altura do bueiro (H ou D), diz-se que o bueiro trabalha
afogado, funcionamento como conduto forçado.

Nessa condição a seguinte equação é satisfeita:
onde: Hm é a carga a montante do bueiro (m); Hj é a carga a jusante do bueiro
(m); I é a declividade do fundo do bueiro (m/m); L é o comprimento do bueiro
(m); e, h é a perda de carga quando do escoamento ao longo do bueiro (m).
Bueiros funcionando como
condutos forçados

• A perda de carga do escoamento ao longo do bueiro pode ser
calculada através da seguinte equação:

onde Ce e Cs são os coeficientes de perda de carga na entrada e na saída do
bueiro, respectivamente, normalmente tabelados conforme apresentado a
seguir:
Bueiros funcionando como
condutos forçados
Coeficientes de perda de carga na entrada para bueiros tubulares
Tipo de estrutura de entrada Concreto Metálico
“bolsa” saliente, com ou sem muro e alas 0,2 -
“ponta” saliente, com ou sem muro e ala 0,5 -
Saliente, sem muro e alas - 0,9
Saliente, com muro e alas - 0,5
Muro de testa, final do tubo arredondado 0,2 -
Muro de testa, sem alas - 0,2 a 0,5
Tubo bisetado 0,7 0,7
Seção terminal conformada com o aterro 0,5 0,5
Bueiros funcionando como
condutos forçados

 Coeficientes de perda de carga na entrada para bueiros celulares
Tipo de estrutura de entrada Faixa Usual
Entrada angular 0,2 a 0,7 0,5
Entrada hidraulicamente adequada 0,2 a 0,7 0,2
Bueiros funcionando como
condutos forçados

• Para o coeficiente de perda de carga na saída de bueiros, os
valores variam entre 0,3 a 1,0, porém, é usualmente utilizado
o valor igual a 1,0.

• Para todos os casos apresentados existe a possibilidade de se
utilizar linhas de bueiro duplas ou triplas. Desta forma, deve-
se reduzir a capacidade de vazão no bueiro em 5% para cada
linha adicional em função das condições de entrada.

Exercícios:
Bibliografia

• Baptista, Márcio; Lara, Márcia. Fundamentos de Engenharia
Hidráulica. 3ª edição. Belo Horizonte: editora UFMG, 2010.
480 p.


prof. Paulo Mário 22
