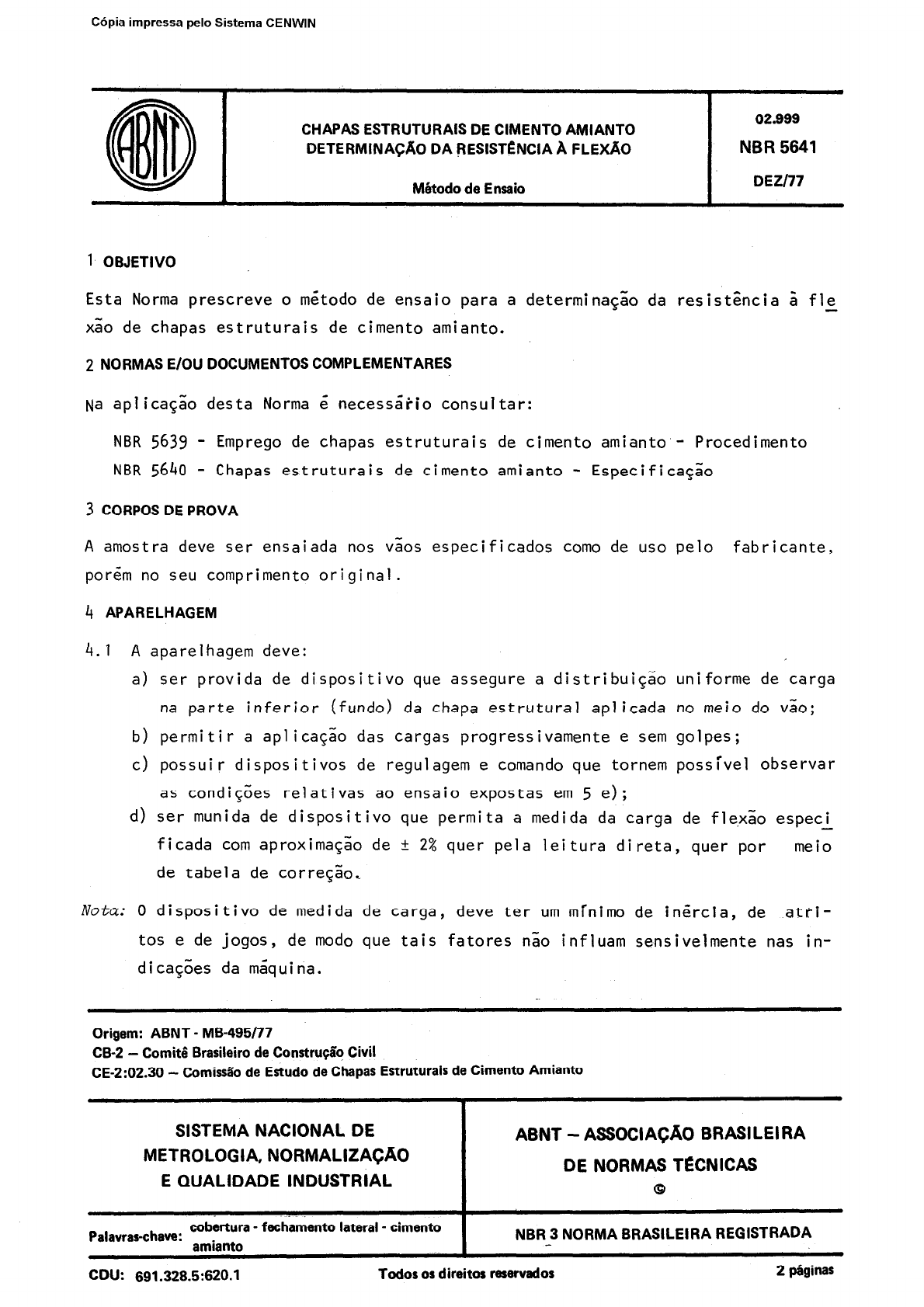

Cdpia impressa pelo Sistema CENWIN
CHAPAS ESTRUTURAIS DE CIMENTO AMIANTO
OETERMINACAO DA RESIST5NCIA A PLEXAO
Wtodo de Ensaio
02.999
NBR 5641
DEZ/77
1 OBJETIVO
Esta Norma prescreve o metodo de ensaio para a determinasao da resist&cia 5 fle
xao de chapas estruturais de cimento amianto.
2 NORMAS E/OU DOCUMENTOS COMPLEMENTARES
Na apl icac$o desta Norma 6 necesssirio consul tar:
NBR 5639 - Emprego de chapas estruturais de cimento amianto - Procedimento
NBR 5640 - Chapas estruturais de cimento amianto - Especificacao
3 CORPOS DE PROVA
A amostra deve ser ensaiada nos vaos especificados coma de uso pelo fabricante,
pot-em no seu comprimento original.
4 APARELHAGEM
4.1 A aparelhagem deve:
a) ser provida de dispositivo que assegure a distribuicao uniforme de carga
na parte inferior (fundo) da chapa estrutural apl icada no meio do vao;
b) permitir a aplicacao das cargas progressivamente e sem golpes;
c) possuir dispositivos de regulagem e comando que tornem possivel observar
as condicoes relativas ao ensaio expostas em 5 e);
d) ser munida de dispositivo que permita a medida da carga de fle,x$o especi
ficada corn aproximacao de + 2% quer pela leitura direta, quer por meio
de tabela de correcao,
Nota: 0 dispositivo de medida de carga, deve ter urn minimo de inertia, de atri-
tos e de jogos, de modo que tais fatores t-60 influam sensivelmente nas in-
dicacoes da maquina.
Origem: ABNT - MB495/77
CB-2 - Comid Brasileiro de Construciio Civil
CE-2:02.30 - Comissb de Estudo de Chapas Estruturais de Cimento Amianto
SISTEMA NACIONAL DE
METROLOGIA, NORMALIZACAO
E QUALIDADE INDUSTRIAL
ABNT - ASSOCIACAO BRASILEIRA
DE NORMAS Tl!CNlCAS
@
cobertura - fechamento lateral - cimento
Palavras-chave: amianto NBR 3 NORMA BRASILEIRA REGISTRADA
CDU: 691.326.5:629.1 Todos OS direitos reservados 2 p&ginas
Cdpia impressa pelo Sistema CENWIN
2 NBI? 5641/77
5 EXECU@O DO ENSAIO
-.O ensaio de cada chapa constituinte da amostra, deve ser executado conforme se-
gue :
a) medi r todas as di mensoes das chapas;
b) colocar a chapa sobre dois apoios articulados, intercalando-se entre o a-
poio e a amostra uma pesa de peroba corn sesao transversal de (30 x 50)mm e
comprimento superior 5 base de assentamento (da chapa estrutural. A dista^n-
cia entre OS eixos dos,apoios articulados deve ser igual ao vao maxim0 de
utiliza$o especificado pelo fabricante;
c) ensaiar 2 flex;0 simples, transmitindo a carga por meio de urn cutelo ten _
tral, articulado; intercala-se entre o cutelo e a chapa, uma pesa de pero-
ba de 100 mm de largura e altura minima de 100 mm de forma tal que acom-
panhando o perfil da chapa, nao cause deformag”ao transversal no mesmo e
permita a transmissao de carga ao fundo da chapa em toda sua largura. En-
tre a peca de peroba e a chapa, deve ser intercalado urn fel tro (ou borra-
cha) de 5 mm de espessura;
d) dispor o conjunto de modo que o centro da carga se aplique no meio do via
da chapa a ensaiar;
e) elevar gradualmente a carga em SON’ a cada Segundo, ate a ruptura do corpo
de prova.
6 RESULTADOS
6.1 A carga de ruptura e expressa em N’.
6.2 0 certificado deve consirgnar as cargas de ruptura individuais das chapas ec
saiadas e o respective vao.
1 Nesta Norma tomou-se coma fator de conversso o valor arredondado 1 N = 0,lkgf
ou 1 kgf = lON, em lugar do valor exato de 1 kgf = 9,806 65 N.
