Exercício 1:

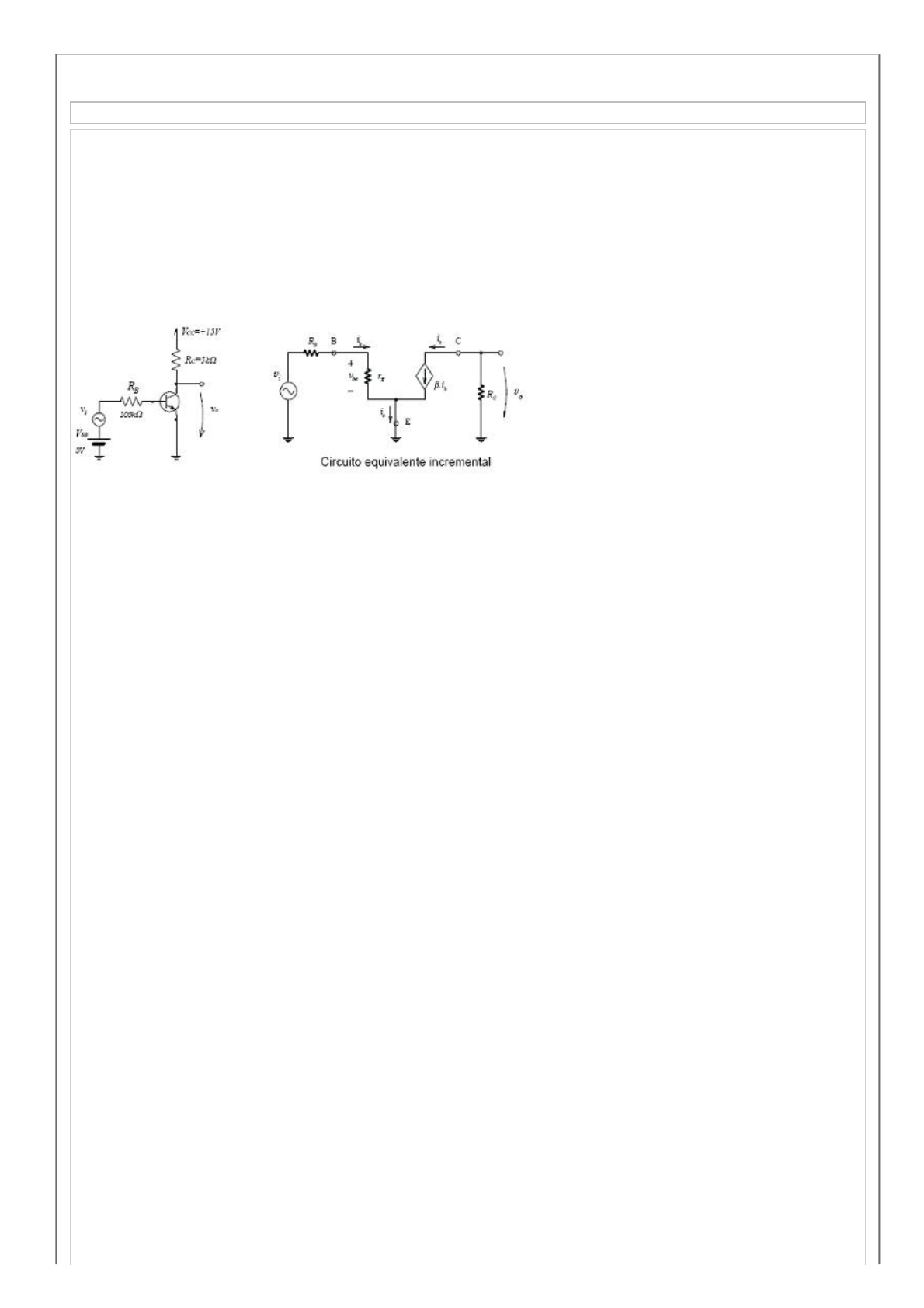

Utilizemos o modelo π-híbrido do transistor, utilizando o parâmetro β = 100, mas sem rO, e substituamos o
circuito pelo seu equivalente incremental. Baseado então no sistema abaixo qual o ganho de tensão do circuito?




A)
AV = 4,95
B)
AV = 5,0
C)
AV = -4,95
D)
AV = -5,0
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/15
E)
AV = 10
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C) Com Base no calculo desenvolvido.
Exercício 2:
O circuito abaixo representa um amplificador na configuração de emissor comum. Qual função do capacitor Ce no sistema?



A)
Diminuir o ganho de tensão do amplificador
B)
Aumentar a estabilidade térmica do amplificador
C)
Reduzir a distorção de não linearidade do diodo emissor
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/15
D)
Reduzir a potência dissipada do amplificador
E)
Reduzir a freqüência de corte do amplificador
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C) efetuando a analise do circuito, a função do capacitor é de reduzir a distorção de não
linearidade do diodo emissor
Exercício 3:
Como engenheiro de um laboratório de teste de sistemas transistorizados você deve utilizando o modelo para pequenos sinais
calcular a tensão de pico a pico máxima que a fonte na figura abaixo pode produzir sem causar ceifamento na saída do
amplificador

A)
Tensão de saída de 50mVPP
B)
Tensão de saída de aproximadamente 60mVP
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/15
C)
Tensão de saída de 100mVPP
D)
Tensão de saída de aproximadamente 60mVPP
E)
Tensão de saída de 9,1Vpp
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D) Com Base no calculo desenvolvido e a analise do circuito a tensão de saida de
aproximadamente 60mVpp
Exercício 4:
Uma carga foi aplicada ao amplificador a transistor com polarização fixa
abaixo.
Utilizando o modelo de sistema de duas portas do transistor (Vi e Vo),
determine o ganho de corrente Ai.

12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 5/15
A)
Ai = 57,69
B)
Ai = 37,15
C)
Ai = 20,28
D)
Ai = 67,72
E)
Ai = 100
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A) devido a analise do circuito e com os calculos desenvolvidos o ganho da corrente é de Ai =
57,69
Exercício 5:
Para o circuito abaixo; identifique a topologia do amplificador a transistor e indique sua configuração de
polarização
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 6/15
A)
Amplificador base comum, porque o sinal é aplicado à base através do capacitor C
B)
Amplificador coletor comum, está polarizado pelo coletor através de Vcc
C)
Amplificador base comum, porque e está polarizado pela base através de R1
D)
Amplificador emissor comum, e a polarização é por divisor de tensão na base
E)
Amplificador coletor comum, e a polarização é por emissor por causa de RE
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D) a configuração da polarização é um Amplificador emissor comum, e a polarização é por
divisor de tensão na base
D) a configuração da polarização é um Amplificador emissor comum, e a polarização é por
divisor de tensão na base
Exercício 6:
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 7/15
Para o circuito amplificador a transistor abaixo, responda, se for aplicado um sinal senoidal,
com amplitude de 30mVpp e uma freqüência baixa na entrada, haverá amplificação de tensão
na saída V0 ?
A)
Sim haverá amplificação de tensão na saída V0, porque é uma configuração de amplificador polarizado na base
no ponto de operação onde há amplificação de tensão
B)
Não haverá amplificação de tensão na saída V0, porque V0 conectado ao emissor o ganho de tensão é próximo do
unitário e ocorre o efeito de fornecimento de corrente (driver de corrente) para carga
C)
Sim haverá amplificação de tensão na saída V0, porque em V0 a impedância de saída depende de C1 que atua
como rede de avanço de sinal amplificando-o
D)
Não haverá amplificação de tensão na saída V0, porque na configuração mostrada o b se torna nulo e o ganho de
tensão é Maximo
E)
Sim haverá amplificação de tensão porque o ganho de tensão se torna Maximo quanto maior for a corrente fornecida pelo coletor
O aluno respondeu e acertou. Alternativa(B)
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 8/15
Comentários:
B) Não haverá amplificação de tensão na saída V0, porque V0 conectado ao emissor o ganho
de tensão é próximo do unitário e ocorre o efeito de fornecimento de corrente (driver de
corrente) para carga
Exercício 7:
No circuito amplificador a transistor abaixo calcule; re, Zi, Z0, Av e Ai
A)
re = 28,05 W, Zi = 7,03 kW, Z0 = 27,66 W, Av = 0,986, Ai = -3,47
B)
re = 89,56 W, Zi = 13,77 kW, Z0 = 1,6 W, Av = 1,63 Ai = -8,47
C)
re = 43,45 W, Zi = 1,49 kW, Z0 = 136,90 W, Av = 1,96, Ai = 1,47
D)
re = 10,78 W, Zi = 9,67 kW, Z0 = 15,84 W, Av = 0,56, Ai = 4,12
E)
re = 6,05 W, Zi = 3,33 kW, Z0 = 45,6 W, Av = 0,76, Ai = -1,47
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 9/15
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A) Com base nos calculos desenvolvidos
Exercício 8:
Calcule a tensão de saída e a corrente no Zener do circuito regulador abaixo
A)
V0 = 15,4V e IZ = 52 mA
B)
V0 = 16,7V e IZ = 17 mA
C)
V0 = 9,5V e IZ = 4 mA
D)
V0 = 8,3V e IZ = 67 mA
E)
V0 = 11,3V e IZ = 36 mA
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 10/15
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E) devido aos cálculos desenvolvidos
Exercício 9:
Na aula de laboratório foi conectado, em um amplificador, uma fonte com tensão CA de 4mV e com uma
resistência interna de 100Ω, Medindo-se uma tensão de 2mV na entrada no amplificador.O valor da impedância
de entrada desse amplificador é:
A)
100Ω
B)
50Ω
C)
2Ω
D)
0Ω
E)
1KΩ
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A) O valor da impedância de entrada desse amplificador é 100 ohms
Exercício 10:
 Um amplificador ca tem um ganho de corrente de 0,95 e um ganho de tensão de 100A. A tensão ca de entrada
é de 120mV rms e a resistência ca de entrada é de 25 ohm. A potência de saída será de aproximadamente:
A)
250W
B)
550W
C)
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 11/15
180W
D)
380W
E)
50W
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B) A potência de saída será de aproximadamente 550W
Exercício 11:
Para o amplificador com T.B.J. abaixo e conhecendo-se que hie=2 kΩ, hre=0, hfe=60 e hoe=25 μS, o ganho de
corrente Ai=io/ii é:

A)
27,5
B)
30,0
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 12/15
C)
42,0
D)
50,0
E)
58,0
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B) o ganho da corrente é de 30,0
Exercício 12:
Para o amplificadorcom T.B.J. abaixo e conhecendo-se que hie=2 kΩ, hre=0, hfe=60 e hoe=25 μS, a resistência
de entrada Ri=vi/ii é:
A)
1970 Ω
B)
1850 Ω
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 13/15
C)
2000 Ω
D)
22500 Ω
E)
24500 Ω
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A) a resistência de entrada é de 1970 ohms
A) a resistência de entrada é de 1970 ohms
Exercício 13:
Projete o amplificador abaixo desenvolvendo as equações e calculando os valores dos componentes; RC, RE, R1 e R2 de forma
a encontrar o ponto de operação adequado
A)
Rc=20 ohm, RE =12 Kohm, R1 =86 ohm, R2 =15 ohm
B)
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 14/15
Rc=2 kohm, RE =86 ohm, R1 =680 ohm, R2 =2.6 kohm
C)
Rc= 5.2 Kohm, RE =7.6 Kohm, R1 =260 ohm, R2 =520 ohm
D)
Rc=200 ohm, RE =12 Kohm, R1 =150 ohm, R2 =10 Kohm
E)
Rc=1 Kohm, RE =200 ohm, R1 =10.25 Kohm, R2 =1.6 Kohm
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E) com base nos cálculos desenvolvidos
Exercício 14:
Considerando o amplificador abaixo determine os valores de re, Av, Zi e Z0 e Ai
A)
re =39,17 ohm, Zi = 1,2 Kohm, Z0= 3 Kohm, Av = -280,11, Ai = 4,43
B)
12/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 15/15
re =7,10 ohm, Zi = 45,911 ohm, Z0= 8,2 Kohm, Av = -185, Ai = 7,69
C)
re =13 ohm, Zi = 28,761 ohm, Z0= 1,2 Kohm, Av = -345, Ai = 3,25
D)
re =20 ohm, Zi = 19,61 ohm, Z0= 5 Kohm, Av = 250, Ai = - 0,98
E)
re =33 ohm, Zi = 8,56 ohm, Z0= 10,716 Kohm, Av = -90,9, Ai = - 2,19
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D) com base nos cálculos desenvolvidos
