Jesse Pereira de Lima - Av 4

Prévia do material em texto

Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves



1ª Avaliação
Tratamentos Térmicos em Materiais
Prof. Dr. Michel Chaves Data: 23/04/2020
Nome: Jessé Pereira de Lima RA: 91578

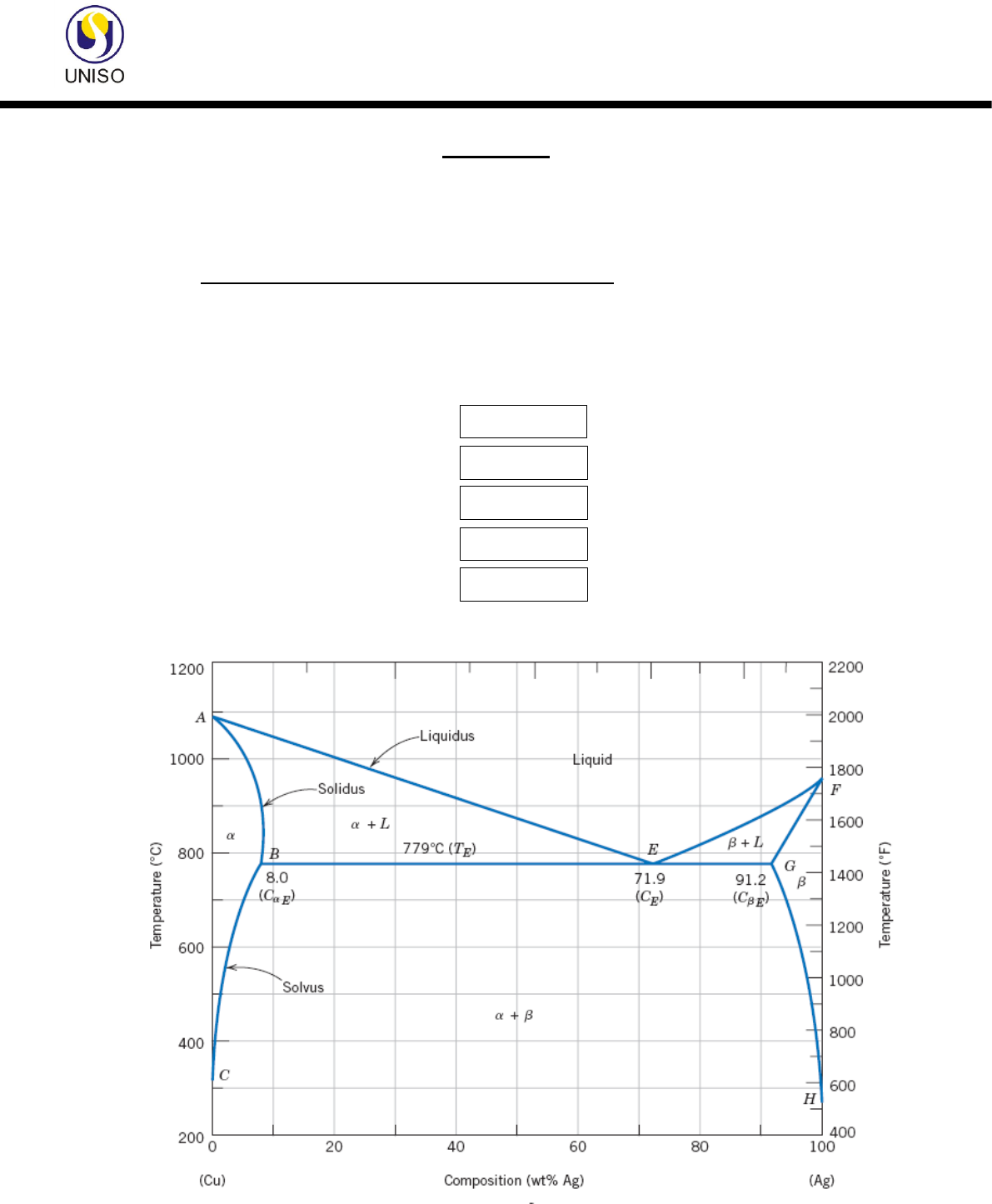

1) Analisando uma liga Cu-Ag, quais as fases presentes para:

a) Uma liga de 50%Ag a 950ºC
b) Uma liga de 90% Ag a 790ºC
c) Uma liga de 7,3% Ag a 779ºC
d) 27% Ag a 800ºC
e) 50% Ag a 800ºC



a) L
b) β+L
 c) α
 d) α + L
 e) α + L

Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves




2) Para uma liga chumbo-estanho com composição de 25 %p Sn-75 %p Pb, selecione,
a partir da seguinte lista, a(s) fase(s) presente(s) e a(s) sua(s) composição(ões) a 200ºC.



(A) α = 25 %p Sn-75 %p Pb; L = 25 %p Sn-75 %p Pb
(B) α = 17 %p Sn-83 %p Pb; β = 55,7 %p Sn-44,3 %p Pb
(C) α = 18,3 %p Sn-81,7 %p Pb; β = 97,8 %p Sn-2,2 %p Pb
(D) α = 17 %p Sn-83 %p Pb; L = 55,7 %p Sn-44,3 %p Pb



Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves





3) Para a liga composta por Fe-C, como mostra a figura abaixo, determine:

a) A liga eutética e eutetóide

eutetóide é uma liga aço de alto carbono (0,76%C), e a liga eutética é ferro fundido
(4,3%C).

b) Temperatura eutética e eutetóide

eutetóide = 727ºC / eutética = 1147ºC

c) A reação eutética e eutetóide

eutetóide = γ para α+Fe3C
eutética = L para γ+Fe3C

d) Mostre no gráfico as regiões: Eutetóides; Eutéticas; Hipoeutetóides e Hipoeutéticas.

Eutetóide é o circulo vermelho, eutética é o circulo verde.


Hipoeutetóide
Hipereutetóide
Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves




4) Considere o diagrama Fe-C. Uma liga com 2,8 %p C é fundida a 1380 °C, sendo a
seguir resfriada lentamente, em condições que podem ser consideradas como sendo de
equilíbrio. Pergunta-se:

a) Qual é a temperatura de início de solidificação dessa liga?

A temperatura de início da solidificação da liga é determinada pela intersecção da linha
de 2,8% com a curva da linha líquido. Temperatura aproximada de 1300 °C

b) Qual é a primeira fase sólida que se solidifica à temperatura definida no item (a)?

Austenita

c) Qual é a temperatura na qual termina a solidificação dessa liga?

É a temperatura de 1147 °C

d) A 1148 °C, quais são as fases presentes, as suas composições e as suas proporções
relativas?

Fase Composição (% mássica de C) Proporções
Austenita 2,14 69,44%
Líquida 4,30 30,56%


Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves




5) Levando em consideração o diagrama de transformação isotérmica para uma liga
ferro-carbono com composição eutetoide, especifique a natureza da microestrutura final
(em termos dos microconstituintes presentes e das porcentagens aproximadas de cada
um deles) para uma pequena amostra que tenha sido submetida aos tratamentos
tempo-temperatura, citados abaixo. Para cada caso, suponha que a amostra estava a
760°C (1400°F) e que foi mantida nessa temperatura durante tempo suficiente para
atingir uma estrutura totalmente austenítica e homogênea.



(a) Resfriamento rápido até 300°C (660°F), manutenção por 104 segundos e então
têmpera até a temperatura ambiente.

100% bainita

(b) Resfriamento rápido até 600°C (1160°F), manutenção por 5 segundos e então
têmpera até a temperatura ambiente.

50% perlita e 50% bainita

(c) Resfriamento rápido até 600°C (1110°F), manutenção por 5 segundos, resfriamento
rápido até 450°C (840°F), manutenção por 102 segundos e então têmpera até a
temperatura ambiente.

100% bainita

(d) Resfriamento rápido até 300°C (570°F), manutenção por 20 segundos, então
têmpera em água até a temperatura ambiente. Reaquecimento até 425°C (800°F)
durante 103 segundos e resfriamento lento até a temperatura ambiente.
100% bainita

Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves




6) Descreva as seguintes fases para o sistema Fe-C.

a) Ferrita: dúctil, baixa resistência mecânica, macia

b) Cementita: dura e resistente

c) Austenita: media resistência mecânica, media dureza, media ductilidade

d) Perlita: alta resistência mecânica, dureza e baixa ductilidade

e) Martensita: é uma solução sólida supersaturada em carbono que fica preso à rede,
distorcendo um de seus eixos, o que leva a um aumento da dureza da martensita.

f) Bainita: A estrutura bainítica tem dureza e resistência mecânicas comparáveis a
martensita revenida

7) O tratamento térmico depende dos seguintes fatores:

a) ( ) resfriamento, tempo, dureza;
b) ( ) resistência, calor, tempo;
c) (X) temperatura, tempo, resfriamento;
d) ( ) tempo, dureza, calor.

8) A estrutura do aço com 0,4% de carbono a temperatura ambiente compõe-se de:
a) (X) ferrita e perlita;
b) ( ) austenita;
c) ( ) cementita;
d) ( )carboneto de ferro.

9) Alguns estudantes de Engenharia estavam realizando um experimento de tratamento
térmico em aço de composição eutetoide. O experimento visava obter como
microestrutura a perlita grossa, para isso aqueceram a amostra a temperatura de 50 °C
acima do ponto eutetoide e deixaram tempo suficiente para completa austenitização.
Após um determinado tempo, realizaram um resfriamento até a temperatura de 700 °C,
porém, os estudantes tiveram um problema e acabaram esquecendo a amostra no forno
a 700 °C durante 21h. Qual a microestrutura formada agora?

Perlita grossa



Tratamentos Térmicos em Materiais - Prof. Dr. Michel Chaves




10) O que representa o termo Zona Crítica para ligas Ferro-Carbono em um tratamento
térmico?

É a área em que se atinge quando aquece o aço, que mostra o início da austenitização.

11) Quais são os fatores que influenciam as curvas TTT?

Teor de carbono, tamanho do grão da austenita e composição química (elementos de
liga)

12) Um estudante de Engenharia Mecânica da Uniso, deseja realizar um tratamento
térmico de um aço de composição eutetoide, a fim de aumentar a dureza do material. A
microestrutura desejada é a perlita fina, como ele pode obter esta microestrutura.

Ele pode obter esta microestrutura realizando um super resfriamento, ou seja, um
resfriamento abaixo da temperatura eutetóide.
