CENTRO UNIVERSITÁRIO AUGUSTO MOTTA


AULA 3 – Superelevação e Superlargura


INTRODUÇÃO
Ao descrever uma curva o
motorista depara-se com uma
série de dificuldades impostas
pelo movimento, pelas
características da via e pelos
esforços que atuam neste
percurso.
Nos trechos em curvas incide
sobre os veículos a forca
centrifuga, ocasionada pela inércia
do corpo, fazendo com que o
mesmo seja jogado para fora da
curva.
Além disto, nestes trechos os veículos ocupam fisicamente
espaços laterais maiores que as suas próprias larguras,
tornando o movimento mais difícil.
Devido a efeitos de deformação visual, causados pela
percepção da pista em perspectiva, e devido às
dificuldades naturais de operação
de um veículo pesado em
trajetória curva, os trechos em
curva horizontal provocam
aparência de estreitamentos da
pista à frente dos usuários,
provocando sensação de
confinamento.
Com a finalidade de compensar
esses fatores, os trechos em curva
podem ser alargados e inclinados,
de forma a oferecer aos usuários
condição de continuidade quanto
à sensação de liberdade de manobra ou de condição de
fluidez, no que diz respeito à disponibilidade de largura de
faixa de trânsito e conforto quanto aos esforços que atuam
sobre o veículo.

SUPERELEVAÇÃO
A superelevação é medida pela inclinação transversal da
pista em relação ao plano horizontal, sendo expressa em
proporção (m/m) ou em percentagem (%).

A formulação do equilíbrio dos esforços atuante no
veículo considerando a presença da força centrífuga e a
inclinação da pista. Assim, equilibrando os esforços
atuantes no veículo teremos:
𝐹𝑐 ∙ cos 𝛼 = 𝑃 ∙ sin 𝛼 + 𝑓𝑎𝑡
Mas:
𝐹𝑐 =
𝑚 ∙ 𝑣2
𝑅
 𝑒 𝑓𝑎𝑡 = 𝑓 ∙ 𝑁 = 𝑓 ∙ 𝑚 ∙ 𝑔
Onde:
𝒎 é a massa do veículo em kg;
𝒗 é a velocidade diretriz em m/s;
𝑹 é o raio da curva horizontal;
𝒈 é a aceleração da gravidade

Adotando a superelevação (𝑒) como sendo a tangente do
ângulo alfa (tan 𝛼) obtemos como resultado na
substituição dos valores os seguintes resultados:
𝑒 =
𝑣2
𝑔 ∙ 𝑅
− 𝑓
Adotando a aceleração da gravidade (𝑔 = 9,8 𝑚/𝑠2) e a
velocidade em km/k temos:
𝑒 =
𝑉2
127 ∙ 𝑅
− 𝑓
Onde
𝒆 é a superelevação em m/m;
𝑽 é a velocidade diretriz em km/h;
𝑹 é o raio da curva horizontal;
𝒋 é o coeficiente de atrito transversal entre pneu e
pavimento, tabelado em função da velocidade
(abaixo).

V
km/h
30 40 50
60 e
70
80 e
90
100
𝑓 0,20 0,18 0,16 0,15 0,14 0,13
Considerando os valores máximos admissíveis de
coeficientes de atrito transversal, pode-se calcular os
valores dos raios mínimos de curva a serem utilizados nos
projetos, referenciados aos diferentes valores de
superelevação máxima a adotar.


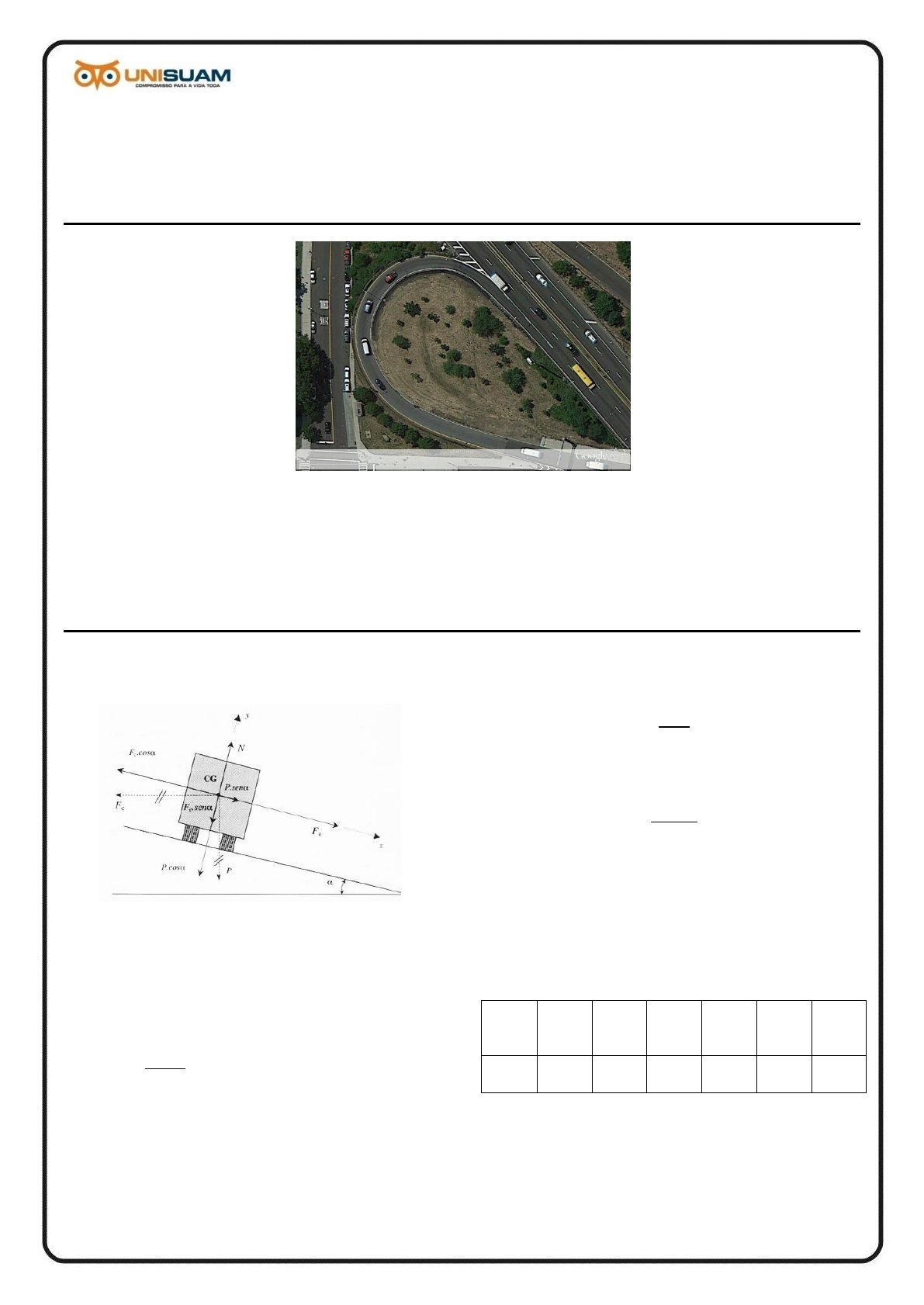

Figura 1 Veículo em curva horizontal




CENTRO UNIVERSITÁRIO AUGUSTO MOTTA


Assim:
𝑅𝑚𝑖𝑛 =
𝑉2
127 ∙ (𝑒𝑚𝑎𝑥 + 𝑓)

A superelevação máxima (𝑒𝑚𝑎𝑥) é 8% para rodovias de
classe II, III e IV e 10% para rodovias classe 0 e I.
Por fim, segundo o critério adotado pelo DNER, para a
determinação dos valores de superelevação adotar para
cada concordância horizontal no projeto de rodovias.
Desta forma, temos:
𝑒 = 𝑒𝑚𝑎𝑥 (
2 ∙ 𝑅𝑚𝑖𝑛
𝑅
−
𝑅𝑚𝑖𝑛
2
𝑅2
)
A adoção da equação acima resulta no acréscimo gradativo
e simultâneo dos valores de superelevação e de coeficiente
de atrito para contrabalançar o aumento da força
centrífuga, à medida que diminuem os raios das
concordâncias horizontais.

SUPERLARGURA
Pela metodologia adotada pelo DNER, a superlargura é
obtida calculando a largura total da pista necessária no
trecho curvo, para o veículo de projeto adotado, deduzindo
a largura básica estabelecida para a pista em tangente,
segundo a seguinte fórmula:
𝑺𝑳 = 𝑳𝑻 − 𝑳𝑵
onde:
𝑺𝑳 é a superlargura total da pista;
𝑳𝑻 é a largura total em curva;
𝑳𝑵 é a largura da pista em tangente.
O valor de 𝐿𝑇 é obtido geometricamente e pode ser
calculado pela fórmula:
𝑳𝑻 = 𝑵 ∙ (𝑮𝑪 + 𝑮𝑳) + (𝑵 − 𝟏) ∙ 𝑮𝑫 + 𝑭𝑫
onde:
𝑮𝑪 é o gabarito estático do veículo em curva;
𝑮𝑳 é a folga lateral do veículo em movimento;
𝑮𝑫 é o acréscimo devido ao balanço dianteiro do
veículo em curva;
𝑭𝑫 é a folga dinâmica, determinada de forma
experimental e empírica.
𝑵 é o número de faixas de rolamento.
As características dos veículos são ditadas pelo tipo do
mesmo.

Para caminhões e ônibus convencionais de dois eixos e
seis rodas, não articulados (veículos CO), os valores
adotados para projeto são:
 𝐿𝑣 = 2,60 m; Largura do veículo;
 𝐸𝐸 = 6,10 m; Distância entre eixos;
 𝐵𝐷 = 1,20 m. Balanço dianteiro.
Para veículos comerciais articulados, compostos de uma
unidade tratora simples e um semi-reboque (veículo SR),
os valores adotados para projeto são:
 𝐿𝑣 = 2,60 m; Largura do veículo;
 𝐸𝐸 = 10,00 m; Distância entre eixos;
 𝐵𝐷 = 1,20 m. Balanço dianteiro.
Quanto às características do movimento, temos abaixo
representados os diversos alargamentos vivenciados pela
estrada.

Figura 2 Trajetória de um veículo numa curva
Na Figura 2, ΔL corresponde ao acréscimo devido à
diferença na trajetória das rodas dianteiras e traseiras.
Assim:
∆𝐿 = 𝑅 − √𝑅2 − 𝐸𝐸
2
Ainda de acordo com a referida figura, pode-se ver que:
𝐺𝑐 = 𝐿𝑣 + ∆𝐿
Assim, substituindo a equação de ∆𝐿 na de 𝐺𝑐 obtém-se:
𝑮𝑪 = 𝑳 + (𝑹 − √𝑹𝟐 − 𝑬𝑬
𝟐)
Desenvolvendo a equação teremos:
𝑮𝑫 = √𝑹𝟐 + 𝑩𝑫 ∙ (𝟐 ∙ 𝑬𝑬 + 𝑩𝑫) − 𝑹

EE BD




CENTRO UNIVERSITÁRIO AUGUSTO MOTTA


Os valores do termo 𝐺𝐿 são adotados em função da largura
da pista de rolamento em tangente (𝐿𝑁), de acordo com a
tabela abaixo.
Largura da
faixa (m)
3,00 a 3,20 3,30 a 3,40 3,50 a 3,60
Gabarito
Lateral 𝐺𝐿
0,60 m 0,75 m 0,90 m
A folga dinâmica 𝑭𝑫 é obtida empiricamente em função da
velocidade e do raio de curvatura, dada pela equação
seguinte:
𝑭𝑫 =
𝑽
𝟏𝟎√𝑹

Deve ser observado que a folga dinâmica é o fator de
correção que era adotado pelo DNER na fórmula de
Voshell-Pallazzo para minimizar o desconforto ocasionado
pela velocidade do veículo ao descrever a curva.
Deve ser observado que a necessidade de superlargura
aumenta com o porte do veículo e com a redução da
largura básica da pista em tangente.
A tabela abaixo apresenta os valores dos raios acima dos
quais é dispensável a superlargura..

Em coerência com a ordem de grandeza das larguras de
pista usualmente adotadas, os valores teóricos da
superlargura devem, na prática, ser arredondados para
múltiplos de 0,20 metros. Considera-se apropriado um
valor mínimo de 0,40 metros para justificar a adoção da
superlargura. Valores menores podem ser desprezados.
Para pistas com mais de duas faixas, o critério
recomendado pelo DNER consiste em multiplicar os
valores da superlargura por 1,25 no caso de pistas com três
faixas de tráfego, e por 1,50 no caso de pistas com quatro
faixas.
