CALCULO E DESENHO DA INCLINAÇÃO DE UM TELHADO


Nesse artigo vamos mostrar como fazer cálculo e desenho da inclinação de um
telhado. O objetivo desse cálculo é determinar qual a altura da cumeeira e do pendural
no caso de telhados de madeira. Antes de prosseguir, vamos relembrar as partes que
compõem um telhado na ilustração abaixo (cortesia EW7):

O grande determinante da inclinação de um telhado é o tipo de telha a ser utilizado. As
telhas podem ser de cerâmica, concreto, fibrocimento, vidro, metálicas, galvanizadas,
ecológicas (fibras naturais ou materiais reciclados) e de policarbonato. Cada uma
delas tem diferentes especificações de inclinação mínima (para evitar o “retorno” de
água) e máxima (para evitar que a telha “escorregue” do madeiramento). A inclinação
pode ser expressa em porcentagem (%) ou graus (º) sendo a porcentagem a mais
utilizada. Por exemplo, é comum ouvirmos que o telhado terá 25 % de inclinação.
Para sabermos a inclinação das telhas seguimos a tabela abaixo:


Com base na inclinação da telha que vai ser utilizada vamos partir para o desenho do

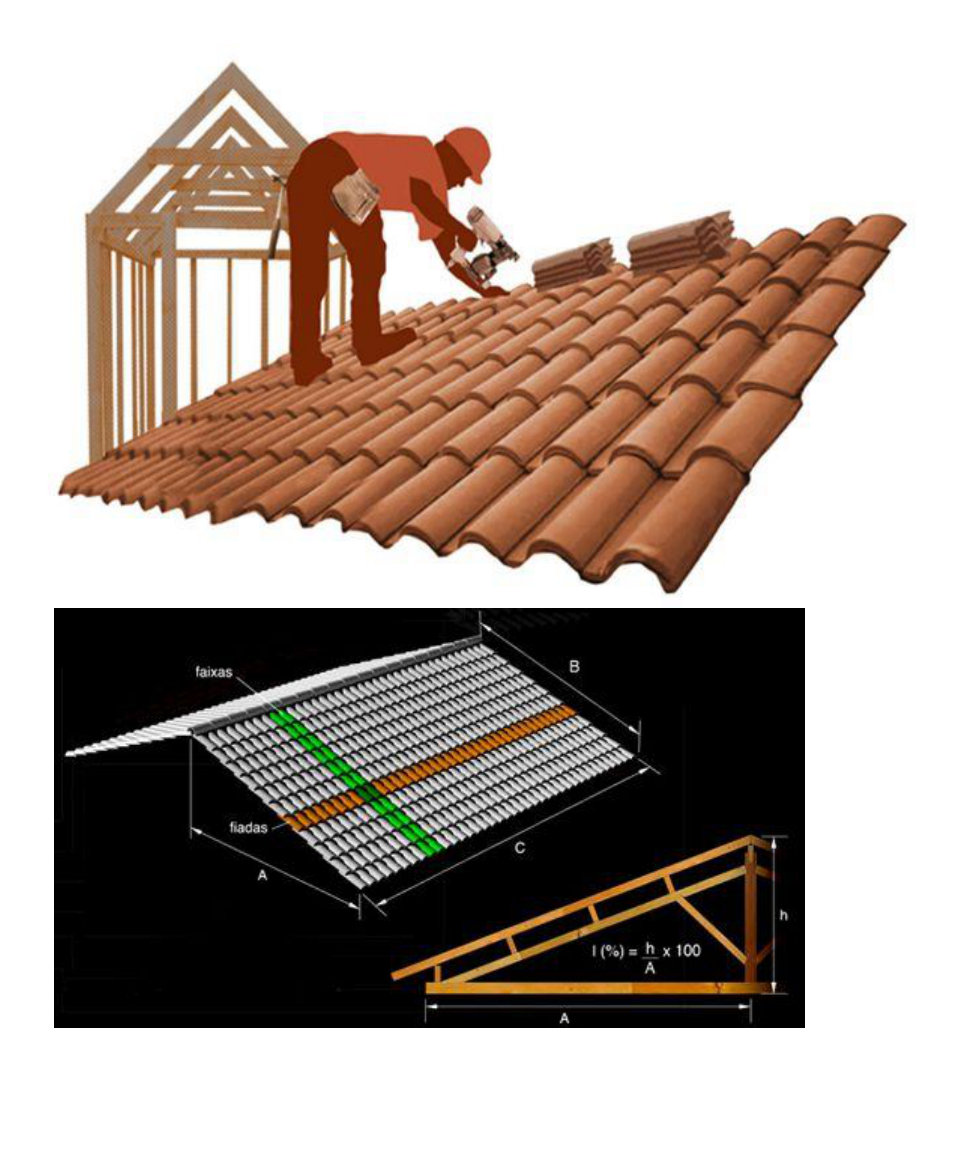

telhado. O cálculo da inclinação (i) do telhado é uma fórmula simples onde
multiplicamos a altura (h) por 100 e dividimos pelo comprimento da base (B) .


Por exemplo, supondo que escolhemos uma Telha Colonial que requer uma inclinação
de 30% para um telhado de duas águas com 8,00 metros de comprimento. Como a
cumeeira está no centro vamos utilizar 4,00 metros para base de nosso cálculo. Com
essas medidas aplicadas na fórmula vamos ter uma altura de 1,20 metros. Fizemos
aqui um exemplo para um telhado de duas águas mas para telhados com 3 ou 4
águas devemos fazer a mesma inclinação para todas, seguindo essa mesma fórmula.
Para garantir o escoamento da água, a inclinação varia de acordo com o comprimento do telhado.
Acompanhe abaixo o gráfico com as recomendações para telhas com inclinação de 30%, em função
do comprimento do pano do telhado.
Em todos os casos a inclinação mínima de 30% deve ser respeitada para evitar que o acúmulo de
água de chuva sobre a cobertura cause vazamentos.

Outro aspecto muito importante quando calculamos e desenhamos um telhado é a
previsão do espaço da caixa d’água sob eles. Note que até então mostramos a altura
da estrutura do telhado apenas. Esse espaço deve prever o acesso à caixa também e
a construção das empenas para o fechamento da alvenaria.

Em casos onde o aquecimento, elétrico ou solar fica sob o telhado esse espaço deve
ser previsto. Um contato com o projetista hidráulico é essencial nessa fase.

Às vezes os projetos hidráulicos podem exigir um espaço muito grande para a caixa
d’água e a estética começa a ser comprometida. Para esses casos a melhor solução é
a criação de uma torre para caixa d’água, independente do telhado.

Fontes: Pedreirão, Top Telhas
