1.

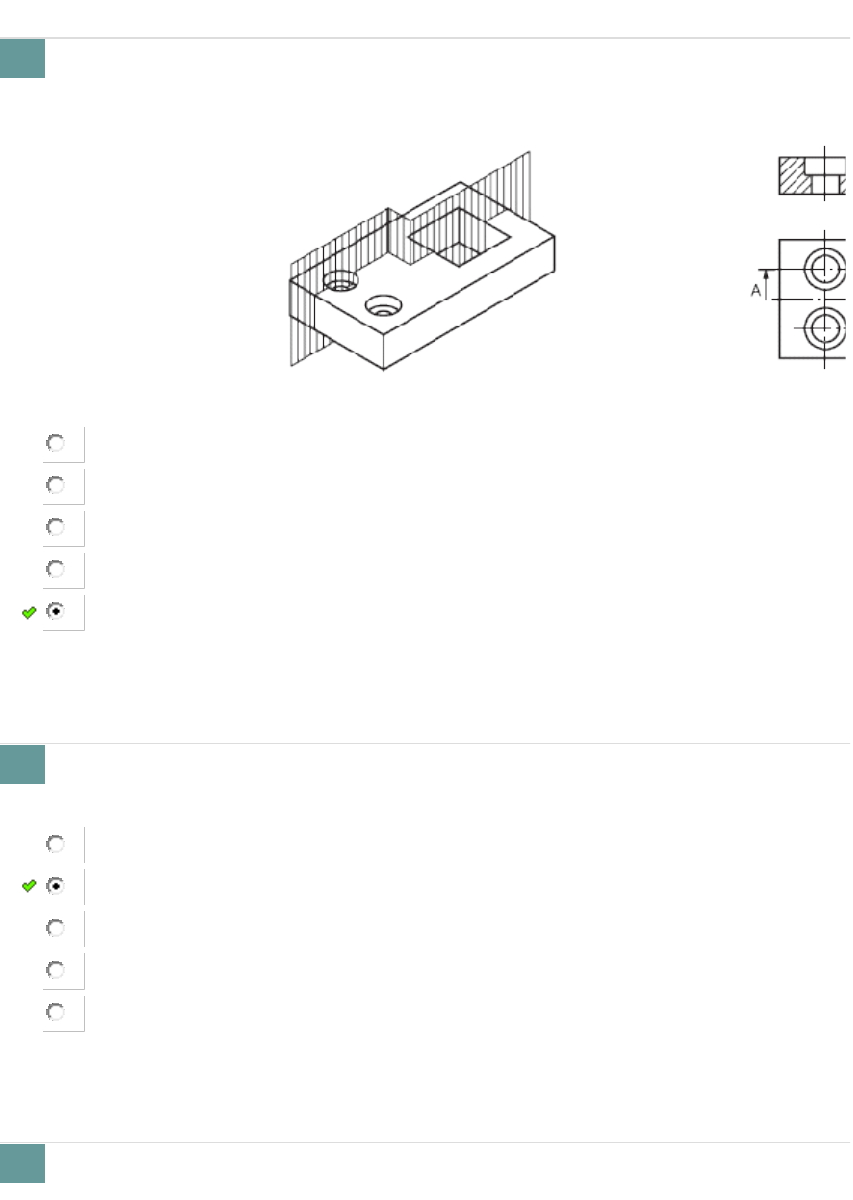

		Que tipo de corte é representado na figura apresentada?



	Meio Corte.


	Corte Total.


	Corte Pleno.


	Corte Parcial.


	Corte Composto (com desvio).






		2.
		Uma planta baixa é a representação gráfica de uma edificação onde se executa um corte. Qual a vista que devemos cortar? Este corte é paralelo a que plano de projeção? Qual a distância do corte ao plano de projeção?



	Lateral. Lateral e 2m


	Superior, horizontal e 1,5m


	Superior, frontal e 1,4m


	Frontal, vertical e 1,2m


	Inferior, perfil e 1,3m






		3.
		Que tipo de corte é representado na figura abaixo?



	Corte Pleno (total).


	Corte Parcial.


	Corte com desvio.


	Corte Composto.


	Meio Corte.






		4.
		Que tipo de corte é representado na figura abaixo?




	Corte composto.


	Meio corte.


	Corte Parcial.


	Corte com desvio.


	Corte Pleno (total).






		5.
		Corte é a representação de um objeto, cortado por um plano secante imaginário, e tem a finalidade de detalhar as partes ocultas do objeto e facilitar sua representação. Assinale a opção com o tipo de linha utilizado para representar as arestas do objeto cortadas pelo plano secante.



	Linha tracejada fina (ou estreita).


	Linha traço e ponto grossa (ou larga).


	Linha contínua fina (ou estreita).


	Linha contínua grossa (ou larga).


	Linha tracejada grossa (ou larga).

Explicação:
Contornos e arestas visíveis cortados pelo plano secante imaginário devem ser representados utilizando linha contínua grossa (ou larga, segundo a NBR 8403).






		6.
		Analise as afirmativas a seguir:
(I) Vista principal ou frontal, é a vista mais importante de uma peça.
(II) Para indicar um furo passante quadrado ou retangular, na parte plana de uma vista, sem auxílio das seções adicionais, utilizam-se diagonais traçadas em linhas contínuas finas (estreitas).
(III) Na representação de corte em desvio, apenas uma parte da peça é cortada para focalizar um detalhe, delimitando-se por uma linha contínua estreita à mão livre ou por uma linha estreita em zigue-zague.
Está correto somente o que se afirma em:



	(I), (II) e (III).


	(I) e (II), apenas.


	(I), apenas.


	(II) e (III), apenas.


	(I) e (III), apenas.

Explicação:
Somente as opções (I) e (II) estão corretas. A afirmativa (III) não está correta, pois o corte com desvio não é, necessariamente, parcial. Somente nesse caso ele seria limitado a uma região da peça, em um detalhe localizado.





		1.
		Os modelos de projeção e perspectiva mais comumente usados em desenhos técnicos são:



	cilíndrica ortogonal e cônica com três pontos de fuga.


	cilíndrica oblíqua e cônica com dois pontos de fuga.


	cilíndrica oblíqua e cilíndrica com dois pontos de fuga.


	cônica e cônica com um ponto de fuga.


	cilíndrica ortogonal e cilíndrica isométrica.






		2.
		Qual é a principal diferença entre o sistema de projeção cilíndrica e o sistema de projeção central utilizado na representação gráfica de um objeto?



	Na projeção cilíndrica, o ponto central determina a distância do observador, e, na projeção central o ponto central, localiza o centro do espaço projetivo.


	Na projeção cilíndrica, o centro de projeção está localizado no infinito, e, na projeção central, no espaço finito.


	A projeção cilíndrica utiliza todas as formas de perspectivas, e a projeção central utiliza vistas horizontais e verticais.


	A projeção cilíndrica utiliza o sistema mongeano, enquanto a projeção central utiliza um sistema paralelo de projeção.


	Na projeção cilíndrica, o centro de projeção está localizado no espaço finito, e, na projeção central, no infinito






		3.
		Que tipo de perspectiva é usada em desenhos de montagem de conjuntos?



	Perspectiva dimétrica


	Perspectiva trimétrica


	Perspectiva explodida


	Perspectiva isométrica


	Perspectiva cavaleira






		4.
		Uma forma de se expressar uma figura em um plano 2D com características de 3D, é a partir de uma perspectiva isométrica. Com ela é possível ter noção de profundidade em apenas uma visão do desenho. Em relação ao plano horizontal superior, é correto afirmar que:



	utilizam-se ângulos de 30°, 90° e 120°.


	utilizam-se ângulos de 45°, 90° e 135°.


	utilizam-se ângulos de 30°, 90° e 150°.


	utilizam-se ângulos de 45°, 75° e 90°.


	utilizam-se ângulos de 60°, 90° e 150°.






		5.
		A partir das projeções ortogonais abaixo, qual a perspectiva isométrica correspondente?






















		6.
		A partir das projeções ortogonais abaixo, qual a perspectiva isométrica correspondente?






















		1.
		Qual é o coeficiente de redução a ser utilizado na perspectiva Cavaleira, cujo ângulo das fugitivas mede 45°?



	1/5


	2/3


	1/2


	1/3


	2/5






		2.
		Na perspectiva Cavaleira, as arestas do Objeto, paralelas ao observador (largura e altura), permanecem em verdadeira grandeza,enquanto que as arestas perpendiculares ao observador (profundidade), se projetam inclinadas, sofrendo uma deformação. Qual a redução da medida da profundidade para os ângulos de 60º, 45º e 30º, respectivamente?



	1/3, 1/2 e 2/3


	2/3, 1/2 e 1/3


	1/4, 1/3 e 1/2


	2/3, 1/3 e 1/2


	1/2, 1/3 e 2/3






		3.
		Em levantamento de terrenos para construções, geralmente é utilizada a Perspectiva Cavaleira. O que pode-se afirmar em relação à esse tipo de perspectiva?



	Possui uma das faces paralela ao plano de projeção e a profundidade com ângulo de 30, 45 e 60 graus.


	O desenho parte de 3 eixos iguais e três ângulos iguais.


	Somente é construída com ponto de fuga.


	Possui uma das faces paralela ao plano de projeção e a profundidade com ângulo de 15, 30 e 75 graus.


	Somente é construída com dois pontos de fuga.






		4.
		Na representação de um objeto usando uma perspectiva Cavaleira podemos usar três ângulos, 30º, 45º e 60º, mas para que a figura não fique distorcida devemos usar para os lados da figura um coeficiente de alteração, que será respectivamente?



	1/3, 1/2 e 3/2


	1/2, 3/2 e 2/3


	1/2, 2/3 e 3/2


	2/3, 1/2 e 3/2


	2/3, ½ e 1/3






		5.
		Em relação à representação em perspectiva de um desenho julgue os itens: I- A perspectiva Isométrica é uma das formas de se representar a forma espacial assim como a perspectiva Cavalera. II - Qualquer que seja a forma da peça a ser desenhada, para fazer seu esboço em perspectiva, é necessário desenhar, primeiramente, o paralelepípedo de referência. III- Na perspectiva Isométricao desenho do paralelepípedo de referência deve começar pelos três eixos isométricos. Um dos eixos isométricos é traçado verticalmente e os outros dois fazem um ângulo de 60° com uma linha horizontal. Analisando as afirmações pode-se dizer que são verdadeiras:



	Todas as afirmações.


	Somente a afirmação I.


	Somente a afirmação III.


	Somente as afirmações I e II.


	Somente a afirmação II.






		6.
		Analise as afirmativas a seguir. I. A perspectiva cavaleira permite a visualização de apenas duas dimensões. II. A perspectiva isométrica permite a visualização de três dimensões. III. A perspectiva cavaleira é uma perspectiva cilíndrica ortogonal ortográfica. IV. A perspectiva isométrica é uma perspectiva cilíndrica ortogonal axonométrica. Estão corretas as afirmativas:



	II.


	I e IV


	I e III.


	I, II e III


	II e IV




		1.
		Numere as vistas de acordo com a respectiva perspectiva e assinale a alternativa com a sequência equivalente:



	4; 3; 1; 2


	4; 1; 2; 3


	2; 1; 4; 3


	4; 3; 2; 1


	2; 3; 4; 1






		2.
		Com relação aos sólidos geométricos, analise as afirmações abaixo e responda.
I. O sólido geométrico é formado por figuras planas que se sobrepõem umas sobre as outras.
II. As principais características do sólido geométrico são as duas dimensões: comprimento e largura.
III. Existem vários tipos de sólidos geométricos e, o quadrado é um deles.




	Apenas um item está correto.


	Apenas os itens I e III estão corretos.


	Todos os itens estão corretos.


	Apenas os itens I e II estão corretos.


	Apenas os itens II e III estão corretos.






		3.
		A representação em perspectiva começou a ser enfrentada com um pensamento matemático. POR QUE Buscava superar a variação da representação retiniana, bem como da profundidade no período medieval.



	A segunda asserção é falsa.


	As duas asserções são falsas.


	A primeira asserção é falsa.


	As duas asserções são verdadeiras e estão corretamente relacionadas.


	As duas asserções são verdadeiras, mas não estão corretamente relacionadas.






		4.
		Assinale a opção mais adequada ao desenho técnico de elementos circulares.



	Perspectiva cavaleira.


	Perspectiva cônica com em dois pontos de fuga.


	Perspectiva cônica com em três pontos de fuga.


	Perspectiva isométrica.


	Perspectiva cônica com em um ponto de fuga.






		5.
		Assinale a opção correta da perspectiva isométrica baseada nas projeções ortogonais apresentadas.



































		6.
		Assinale a opção correta da perspectiva isométrica baseada nas projeções ortogonais apresentadas.

































		1.
		Para representar o detalhe de um puxador de madeira de um armário, um arquiteto empregou a escala numérica de 1:20 que, em relação ao objeto em verdadeira grandeza (VG), corresponde a



	desenhar o objeto em tamanho real.


	desenhar o objeto ampliado em 20 vezes.


	desenhar o objeto 200 vezes menor do que o original.


	desenhar o objeto ampliado em 200 vezes.


	desenhar o objeto 20 vezes menor do que o original.

Explicação:
A escala de 1:20 é uma escala de redução, e significa que o desenho será 20 vezes menor do que o tamanho real do objeto.






		2.
		Considere dois mapas do Brasil, sendo que o mapa A tem escala de 1/10.000.000 e o mapa B, escala de 1/50.000.000. Assinale a alternativa correta:



	O mapa A apresenta maior riqueza de detalhes que o mapa B.


	Os dois mapas possuem o mesmo tamanho.


	 Ambos os mapas apresentam a mesma riqueza de detalhes.


	O mapa B é proporcionalmente cinco vezes maior que o mapa A.


	O mapa A apresenta menor riqueza de detalhes que o mapa B.






		3.
		Um estagiário de engenharia recebeu uma planta de um lote retangular ortogonal sem cotagem, para avaliar a sua área real. Porém, no desenho estava escrito que a escala era 1:200. Como ele não tinha um escalímetro para medir, ele utilizou uma régua comum e obteve como medidas: 29 cm de largura por 54 cm de comprimento.  Pergunta-se: qual a área real do lote em metros quadrados avaliado?



	6.264


	89,15


	6.000


	79,15


	62,64






		4.
		Considere que em um mapa, duas cidades do Brasil estão separadas por um segmento de reta de 5 cm e que a escala do mapa é de 1:3000000. Com isso, pode-se afirmar corretamente que a distância real entre as duas cidades, em Km, é



	60.


	150.


	15.


	1500


	600.

Explicação:
A escala é de 1:3000000, o que indica que para cada centímetro desenhado temos 3000000 cm reais.
Como 3000000 cm é igual a 30 km, os 5 cm do mapa indicam que as cidades distam a 5×30=150 Km5×30=150 Km.






		5.
		Analise as afirmativas a seguir:
(I) A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação.
(II) A escala deve ser indicada na legenda da folha de desenho.
(III) A escala 1:1 é designada para escala natural.
Está correto o que se afirma em:



	(II) e (III), apenas.


	(I) e (II), apenas.


	(II), apenas.


	(I) e (III), apenas.


	(I), (II) e (III).

Explicação:
Todas as afirmativas apresentadas são corretas.






		6.
		Caso um objeto tenha sido desenhado no formato A2 e em escala 1:50 e, em seguida, reduzido para o formato A4, a escala desse desenho em novo formato será igual a



	1:100


	1:12,5


	1:25


	1:250


	1:200

Explicação:
A folha A4 é 4 vezes menor do que a folha A2, logo, a escala será reduzida em 4 vezes.
Assim sendo, a escala em A4 será:
4×50=2004×50=200, ou seja, escala 1:200






		7.
		Ao fazer um desenho técnico de uma peça, o desenhista representou uma de suas dimensões com 200 mm. Sabendo que seu tamanho real é de 1000 mm, determine a escala utilizada no desenho.



	Esc 200:1


	Esc 3:1


	Esc 2:1


	Esc 1:5


	Esc 5:1






		8.
		Conforme a ABNT NBR 8196 - Escala: é a proporção existente entre as medidas representadas no desenho e a medida real de um objeto ou elemento.
Sabendo-se que a escala usada numa planta baixa é 1 : 50, medindo-se, no desenho, a largura de uma sala, encontramos 3,4 cm. Qual a largura real da sala?



	3,4 cm


	150 cm


	170 cm


	340 cm


	0,02 cm
