Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
1
H
H1 H2 H3 H4

EESSFFOORRÇÇOOSS HHOORRIIZZOONNTTAAIISS



1. Introdução

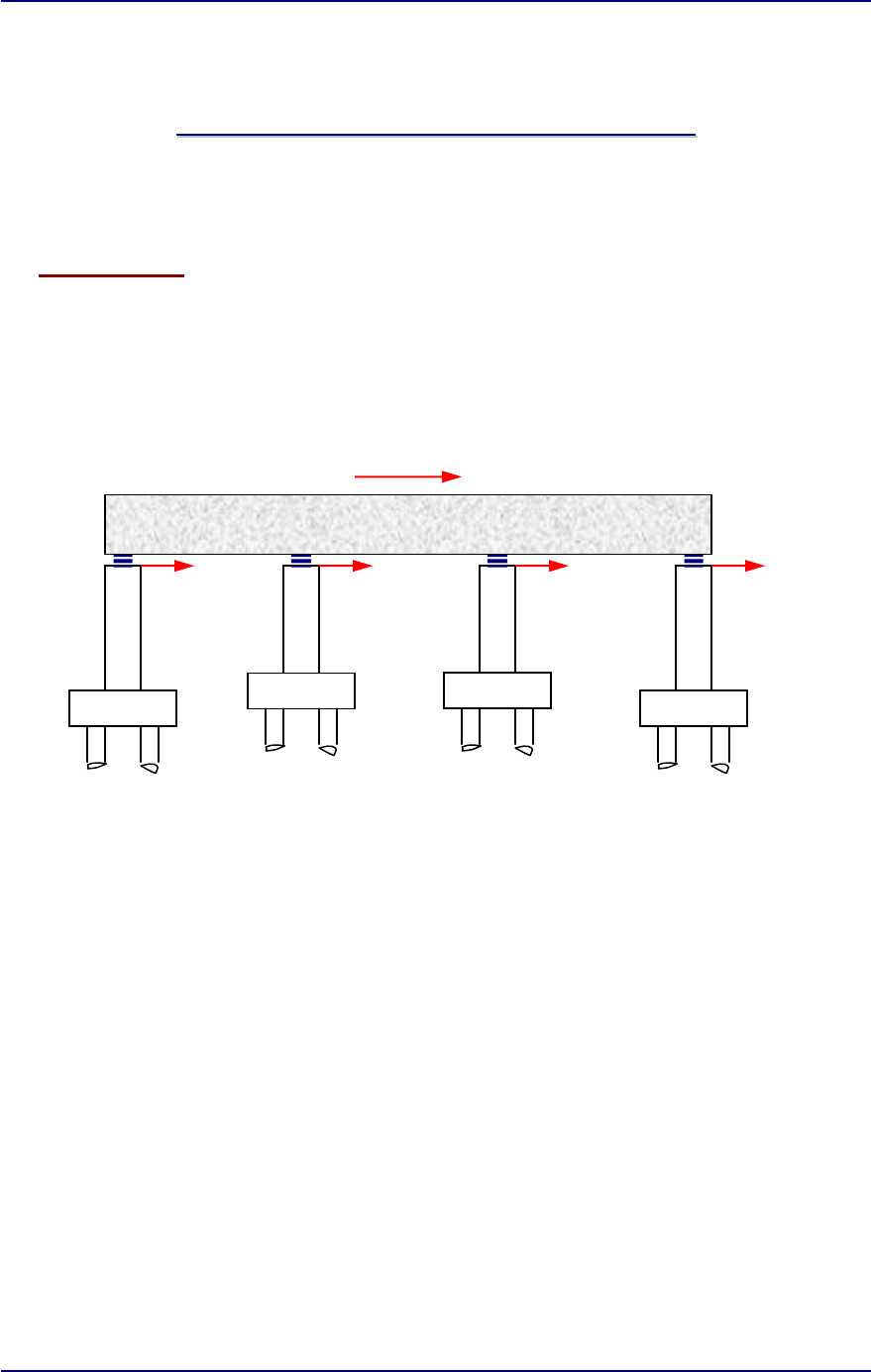

 Suponhamos que seja aplicada uma força “H” em uma ponte, conforme
indica a figura abaixo:










 Para a análise da infraestrutura precisamos saber subdividir o esforço
“H” em parcelas (H1, H2, H3 ........) que vão atuar no topo dos pilares, além das
cargas verticais, sejam elas permanentes ou acidentais, levando-se em
consideração o conceito de coeficiente de impacto.
 Neste capítulo trataremos somente do estudo das cargas horizontais,
sejam elas longitudinais (na direção do tráfego) ou transversais que deverão
ser levadas em conta no projeto e execução de uma ponte.
 Esse estudo envolve a relação dos esforços horizontais bem como a
quantificação de cada um deles.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
2
2. Esforços Horizontais

 Os esforços horizontais em análise são:
 2.1. Frenagem ou Aceleração
 2.2. Variação de Temperatura
 2.3. Retração
 2.4. Efeito do Vento
 2.5. Impacto Lateral
 2.6. Força Centrífuga
 2.7. Empuxo de Terra
 2.8. Empuxo de Água
 2.9. Atrito nos Apoios Móveis
 2.10. Impacto nos Pilares
 2.11. Deslocamento das Fundações

Observação: A análise da deformação lenta não faz parte do objetivo deste
estudo.


2.1. FRENAGEM OU ACELERAÇÃO:

 Para podermos frear ou acelerar um veículo dependemos do atrito entre
as rodas e a superfície de rolamento, seja o pavimento no caso de pontes
rodoviárias, ou os trilhos no caso de pontes ferroviárias.
 A força gerada deste atrito provoca esforços horizontais longitudinais
apreciáveis na infraestrutura.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
3
 1,50 11,00 1,50
 A Norma Brasileira recomenda avaliar as forças longitudinais de
frenagem ou aceleração como sendo uma porcentagem da carga móvel.

 Pontes Rodoviárias:
H1 = 5% da carga uniforme total sobre a ponte, excluindo-se os passeios.
ou
H2 = 30% do veículo-tipo

Exemplo 1:
 L = 40 m
 Classe 45



H1 = 5 x (0,5 x 8 + 0,5 x 3) x 40 = 11 tf
 100
 ou
 H2 = 30 x 45 = 13,50 tf
 100


No caso da Classe 36 (Norma anterior) teremos:
H1 = 5 x (0,5 x 3 + 0,3 x 8) x 40 = 7,80 tf
 100
 ou
 H2 = 30 x 36 = 10,80 tf
 100

Obs.: A escolha de H1 ou H2 será estudada em capítulo posterior.


Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
4
Exemplo 2:
 6,00 6,00 L = 40 m
 irremovível Classe 45



H1 = 5 x (0,5 x 9 + 0,5 x 3) x 40 = 12 tf
 100
 ou
 H2 = 30 x 45 = 13,50 tf
 100



 Pontes Ferroviárias:
- frenagem  15% da carga móvel total sobre a ponte.
- aceleração  25% do peso total dos eixos motores sobre a ponte.

Exemplo 1:
 36tf 36tf 36tf 36tf
 2,0 2,0 2,0 1,0 12 tf/m L= 42 m
 T.B. 360
 L= 42,0 m


 - frenagem  FF = 15 x (36 x 4 + 12 x 35) = 84,60 tf
 100

 - aceleração  Fa = 25 x (36 x 4) = 36 tf
 100




Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
5
Exemplo 2:

 16tf 36tf = = = 21tf = = = 16tf 36tf = = = 21tf = = =
 2,4 1,5 = = 2,7 1,5 1,8 1,5 2,4 2,4 1,5 = = 2,7 1,5 1,8 1,5 1,5 10 tf/m

 L = 45,0 m


Fp = 15 x (32 x 8 + 21 x 8 + 16 + 10 x 14,7) = 88,05 tf
 100

 Fa = 25 x (32 x 8) = 64 tf
 100

Observações:
a.) Para avaliação dos esforços de frenagem ou aceleração, as cargas
móveis são consideradas sem impacto.
b.) Para pontes rodoviárias, não existe distinção entre frenagem e
aceleração.
c.) No caso de pontes ferroviárias, no cálculo de esforço de frenagem
devemos considerar que toda a carga móvel sobre a ponte, intervém
nesse processo e que no caso de aceleração devemos levar em conta
somente os eixos motores (mais pesados) situados na ponte.
d.) Essas forças longitudinais são aplicadas na superfície de rolamento
(pavimentação ou topo dos trilhos).


2.2. TEMPERATURA:
 As variações térmicas causam deslocamentos nas estruturas. Quando
esses deslocamentos são impedidos, há o aparecimento de esforços
justamente devidos a essa restrição.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
6
 Quando do dimensionamento dos aparelhos de apoio essas variações de
temperatura já foram consideradas.
 A Norma Brasileira supõe que essas variações térmicas sejam uniformes
ao longo da estrutura, prevendo em função da localização da ponte, variações
de  10oC a 15oC, em torno da média.
 Quando, porém, a menor dimensão da peça da estrutura for igual ou
maior que 70 cm, a Norma Brasileira permite fazer uma redução das oscilações
térmicas de  5oC a 10oC. Procura-se com isso levar em conta que, para peças
relativamente grandes é freqüente anular-se essa variação de temperatura,
antes que esta tenha atingido todos os pontos da estrutura.

Observação: No estudo da distribuição longitudinal dos esforços, será dada
ênfase para este item de variação de temperatura.


2.3. RETRAÇÃO:

 Valem para a retração, todas as considerações feitas no item 2.2.
 Os efeitos da retração equivalem a uma queda de temperatura de 15oC e
como foi observado no caso de variação de temperatura, serão levados em
conta na seqüência do curso.


2.4. VENTO:

 A ação do vento corresponde a uma carga uniformemente distribuída
perpendicular ao eixo da ponte.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
7
 Deveremos analisar duas situações:
 - ponte descarregada,
 - ponte carregada.


 Ponte Descarregada:
Consideramos como superfície de incidência do vento, a projeção da
estrutura sobre o plano normal à direção do vento.
Admitimos que a pressão do vento seja de 150 Kgf/m2 tanto para pontes
ferroviárias, rodoviárias ou passarelas.


 Ponte Carregada:
A projeção à ação do vento deve ser acrescida de uma faixa limitada
superiormente por uma linha paralela ao estrado, distante da superfícis de
rolamento:
- ponte ferroviária ......................... 3,5 m
- ponte rodoviária ........................... 2,0 m
- passarela (pedestres) ................. 1,7 m

Para pontes rodoviárias e ferroviárias (carregadas), considera-se a
pressão do vento igual a 100 Kgf/m2.
Para passarelas de pedestres, usa-se 70 Kgf/m2.

Observação: Para efeitos práticos poderemos transformar a pressão do
vento dada em Kgf/m2 em m/s conforme a fórmula:
 p = v2  v = velocidade em m/s
 16
 ou
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
8
p = v2 x 3,6  v = velocidade em km/h
 16

 p = 100 Kgf/m2 ------------ v = 144 km/h
 p = 150 Kgf/m2 ------------ v = 176 km/h
 p = 70 Kgf/m2 -------------v = 120 km/h

Exemplos:

 Ponte Ferroviária


 3,50 L = 45,0 m
 H


p = 100 Kgf/m
2
 p = 150 Kgf/m
2

- ponte descarregada: Fv = 0,15 x 3,0 x 45 = 20,25 tf ou 10,125 tf/apoio
- ponte carregada: Fv = 0,10 x (3,0 + 3,5) x 45 = 29,25 tf ou 14,625 tf/apoio


 Ponte Rodoviária


2,00
 H
 L = 20,0 m
 h = 2,00
 1,80
p = 150 Kgf/m
2
 p = 100 Kgf/m
2
 h=3,00
 guarda-corpo vazado guarda-corpo vazado
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
9
- ponte descarregada: Fv = 0,15 x 2,0 x 20 = 6 tf ou 3 tf/apoio
- ponte carregada: Fv = 0,10 x (1,8 + 2,0) x 20 = 7,6 tf ou 3,8 tf/apoio


 Passarela (pedestre)


1,70
 1,00 H
 L = 12,0 m
 h = 0,80

p = 150 Kgf/m
2
 p = 70 Kgf/m
2

- ponte descarregada: Fv = 0,15 x 1,80 x 12 = 3,24 tf ou 1,62 tf/apoio
- ponte carregada: Fv = 0,07 x (0,8 + 1,7) x 12 = 2,10 tf ou 1,05 tf/apoio



 Estrutura com vários vãos contínuos (sem juntas de dilatação)
 Ponte Rodoviária  h = 1,80 m e H = 3,70 m

 10 m 22,5 m
 A1 A2 A3 A4
 20 m 25 m 20 m

- ponte descarregada: Apoio A1  Fv = 0,15 x 1,8 x 10 = 2,70 tf
 Apoio A2  Fv = 0,15 x 1,8 x 22,5 = 6,08 tf

- ponte carregada: Apoio A1  Fv = 0,10 x 3,7 x 10 = 3,70 tf
 Apoio A2  Fv = 0,10 x 3,7 x 22,5 = 8,33 tf

Observar as faixas de influência para cada apoio.
 guarda-corpo maciço guarda-corpo maciço
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
10
2.5. IMPACTO LATERAL:

 Impacto lateral é um esforço horizontal transversal que deve ser
considerado em pontes ferroviárias que surge devido à folga existente entre o
friso da roda e o boleto do trilho, ou seja, o movimento oscilante do trem é
levado em conta pelo chamado impacto lateral.


 FL





 O impacto lateral é uma força normal ao eixo da ponte aplicada no topo
do trilho. A intensidade desta força é igual a 20% do eixo mais pesado.
 T.B. 36 ............................. FL= 7,2 tf
 T.B. 27 ............................. FL= 5,4 tf
 T.B. 24 ............................. FL= 4,8 tf
 T.B. 17 ............................. FL= 3,4 tf

Observação: Em pontes curvas, o impacto lateral não é somado à força
centrífuga (item 2.6). Adotar dentre os dois, o mais desfavorável.


2.6. FORÇA CENTRÍFUGA:

 Força centrífuga só se manifesta em pontes com curvatura no plano
horizontal e é aplicada pelo veículo ao tabuleiro através do atrito das rodas com
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
11
o pavimento ou nas pontes ferroviárias, aplicada pelo friso das rodas ao trilho.
 Na realidade, o eixo da ponte pode ser reto, desde que a trajetória do
tráfego seja curvilíneo. Neste caso, deve-se levar em conta a força centrífuga.
 Supondo o eixo curvilíneo de raio R, a força centrífuga será:
 FC = m x v
2 (Física) m = P  FC = P x v
2
 R g 127 x R
 onde: R  raio em metros
 v  velocidade do veículo (km/h)
 m  massa do veículo
 P  peso de um eixo
 g  aceleração da gravidade (9,8 m/s2)

 Exemplo para v = 80 km/h, R = 600 m e T.T. 45 tf:
 FC = 15 x 80
2 = 1,26 tf/eixo
 127 x 600

 De maneira aproximada, admite-se a força centrífuga como sendo
uniformemente distribuída ao longo do eixo da estrutura de acordo com as
prescrições da Norma, em função do tipo de tráfego, do raio de curvatura e
para pontes ferroviárias, em função ainda da distância entre os trilhos (bitola).
 A força centrífuga vem acrescida do coeficiente de impacto.

 Ponte Rodoviária
R  300 m ................. FC = 7% x veículo-tipo (com impacto)
 Exemplo T.T. 45 tf  FC = 3,15 tf/m x 
R  300 m ................. FC = 2.100% x veículo-tipo (com impacto)
 R
 Exemplo R = 500 m  FC = 1,89 tf/m x 

Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
12
Fc
Fc

 Ponte Ferroviária

Bitola Larga = 1,60 m
R  1.000 m .......... FC = 12% x carga móvel sobre a ponte (com impacto)
R  1.000 m .......... FC= 12.000% x carga móvel sobre a ponte (com impacto)
 R

Bitola Estreita = 1,00 m
R  600 m .......... FC = 8% x carga móvel sobre a ponte (com impacto)
R  600 m .......... FC= 4.800% x carga móvel sobre a ponte (com impacto)
 R

PONTO DE APLICAÇÃO DA FORÇA CENTRÍFUGA:
Pontes rodoviárias:




Pontes ferroviárias:

 1,60





2.7. EMPUXO DE TERRA:

 O Empuxo de Terra, geralmente, atua nas cabeceiras da ponte.
C.G.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
13
 Temos quatro casos a considerar:
a-) empuxo propriamente dito;
b-) carga uniforme sobre o aterro;
c-) veículo – tipo sobre o aterro;
d-) empuxo nos pilares.

a.) Empuxo Propriamente Dito:

Quando da execução do aterro, a ponte pode estar submetida ao empuxo
de terra atuando de um lado somente, caso o mesmo não seja executado
concomitantemente dos dois lados.
Quando a altura que serve para o anteparo do aterro for a mesma nas
duas cabeceiras e não existirem juntas de dilatação, as forças correspondentes
aos empuxos se anularão; na situação do tabuleiro ser constituído por diversas
juntas, deveremos fazer o estudo da distribuição longitudinal dessas forças.

h

p p
 T.N.

Observação: A distribuição longitudinal dos esforços será analisada na seqüência do
curso.

O cálculo do empuxo se faz normalmente pela Teoria de Coulomb-Rankine.
Nesse caso a pressão p é dada por: p = k x h
 onde: K = coeficiente de empuxo  K =  tg2(45 -  / 2)
 = peso específico do solo do aterro
  = ângulo de atrito interno do solo
E1 E2
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
14
 heq.= q .
 
A resultante do empuxo de terra, admitindo-se uma distribuição
triangular, será: Eo = pxh
 2
 O Empuxo total será: Et = Eo x B onde B é a largura do tabuleiro.

Observação: Os valores de  e  são obtidos de ensaios específicos de
mecânica dos solos.
Na prática, na ausência desses ensaios, é comum adotar-se:
 = 1,8 tf/m3 e  = 30o


Exemplo 1: Obter o empuxo total de terra.
Dados : h = 2,0 m
 B = 14,0 m
  = 1,8 tf/m3
  = 30o  K = 0,60
 p = 0,60 x2,0 = 1,2 tf/m
2
Eo = 1,2 x 2 = 1,2 tf/m  Et = 1,2 x 14 = 16,8 tf
 2

b-) Carga Uniforme Sobre o Aterro:

Nesse caso, o empuxo é calculado transformando-se a carga uniforme em
altura de terra equivalente; a distribuição da pressão é considerada como
retangular.
 q
 h
 p

 p = K x heq.
 Eo = p x h
  Et = Eo x B
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
15
 1,5 1,5
 2,80
 L1
 plano de deslizamento

do solo

onde q é a maior carga uniforme do trem-tipo.

Exemplo 2: Adotando-se os mesmos valores do exemplo anterior e q=0,500
tf/m2, teremos:
 heq.= 0,50 = 0,277 m
 1,8
p = 0,60 x 0,277 = 0,167 tf/m
2
 Eo = 0,167 x 2 = 0,334 tf/m (distribuição retangular)
  Et = 0,334 x 14 = 4,68 tf

c-) Veículo–Tipo Sobre o Aterro:

Na direção longitudinal, supomos que o comprimento em que as cargas
concentradas influem na estrutura da ponte esteja limitado pelo plano de
deslizamento do solo.


 h


p


  = ângulo que o plano de deslizamento faz com a vertical. ( = 45 -  )
 2

O comprimento de influência das cargas concentradas será: L1 = h x tg .

Devemos, portanto, considerar apenas as cargas concentradas do veículo-
tipo que estejam aplicadas na extensão L1.

Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
16
 15 tf 15 tf
 2,80
L1 = 1,62 m
 
 heq.= q .
 
Sendo PR a soma das cargas concentradas em L1, teremos:
q = PR (tf/m
2)
 L1 x3

onde a largura do veículo é igual a 3m.


 p = K x heq.
 Eo = p x h (distribuição retangular)
  Et = Eo x 3,0 (tf)


Exemplo 3: Obter o empuxo total de terra.
Dados:
 h = 2,8 m
1,50 1,50
 T.T. 45 tf
  = 1,6 tf/m3 p
  = 30o  K = 0,533
  = 45 -  = 30o
 2
 L1= 2,80 x tg = 1,62 m
 PR= 30 tf  q = 30 = 6,172 tf/m
2
 1,62 x 3
 heq. = q = 3,85 m
 
 p = K x heq = 0,533 x 3,85 = 2,05 tf/m
2
 Eo = 2,05 x 2,8 = 5,75 tf/m  Et = Eo x 3 = 17,25 tf

Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
17
b
 p2
p1
 3 (p1+p2)
d-) Empuxo nos Pilares:
Quando os pilares estiverem imersos em aterros, eles deverão suportar
um empuxo de terra numa faixa fictícia de anteparo como indicado a seguir.
Normalmente a contribuição do empuxo atuando na face oposta do pilar é
desprezada.

 d

faixa

 pilar em planta

Para: b  1,00 m  faixa = 3x b
 1,00  b  3,00 m  faixa = 3,0 m
 b  3,00 m  faixa = b

Exemplo 4:
Dados : h = 2 m
 H = 6 m h
 K = 0,60 H
y= H x 2p1 + p2 = 2,40 m y =2,40
d


 p1 = K x h = 1,2 tf/m
2

 p2 = K x (h + H) = 4,8 tf/m
2
 Eo = p1 + p2 x H = 18 tf/m
 2
 supondo um pilar com b = 50 cm  ET = 18 x (3 x 0,50) = 27 tf
 supondo um pilar circular com  = 1,20 m  ET = 18 x 3 = 54 tf
 supondo um pilar com b = 4 m  ET = 18 x 4 = 72 tf

E
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
18
 2,50 m
 1,40 m
 0,05 m
 H=5,80 m
 = 1,20 m
 L/2 = 12,50 m
 Terreno Natural
ATERRO
 12,60 m
 = 1,20 m
 = 1,20 m

= 1,20 m
Exemplo 5: Fazer a análise completa do empuxo de terra a ser considerada na
ponte abaixo esquematizada, utilizando o trem tipo de 45 tf.
Dados: - peso específico do aterro:  = 1,6 tf/m3
 - ângulo de atrito interno de solo:  = 20

a-) Fazer o estudo separadamente para:
 empuxo propriamente dito;
 carga uniforme no aterro;
 cargas concentradas no aterro.

b-) Fazer o estudo comparativo entre:
 o caso de 2 pilares circulares de 1,20 m (como indicado);
 o caso de 2 pilares retangulares de 0,60 x 1,00 m
 (1,0 m no sentido do tráfego).





















Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
19
 2,50 m
 1,40 m
 0,05 m
 Empuxo propriamente dito:
K =  x tg2(45 -  / 2) = 0,784
 p1 = 0,784 x 3,95 = 3,097 tf/m
2
 E1 = 3,097 x 3,95 = 6,116 tf/m
 2
 Et = 6,116 x 12,60 = 77,06 tf (em todo o encontro)

 Carga uniforme no aterro:
q = 0,500 tf/m2  heq. = q = 0,500 = 0,313 m
  1,60
p = K x heq. = 0,784 x 0,313 = 0,245 tf/m
2
Eo = 0,245 x 3,95 = 0,968 tf/m
 Et = 0,968 x 12,60 = 12,19 tf (em todo o encontro)

 Efeito de cargas concentradas do veículo-tipo, nos encontros:
 15 tf 15 tf
 1,50 1,50


 p


 L1
 plano de deslizamento

 = 45 -  / 2 , para  = 20   = 45 - 20/2 = 35

L1 = 3,95 x tg = 2,765 m  PR = 30 tf

q = 30 = 3,617 tf/m2  heq. = 3,617 = 2,26 m
 2,765 x 3 1,6

Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
20
K =  x tg
2(45 -  / 2) = 0,784
p = K x heq. = 0,784 x 2,26 = 1,772 tf/m
2
Eo = 1,772 x 3,95 = 7,00 tf/m
 Et = Eo x 3,0 = 21,00 tf (em todo o encontro)

 Empuxo dos pilares:
 p1 = 3,097 tf/m2
 p2 = 0,784 x (8,30) = 6,507 tf/m
2
 Eo = p1 + p2 x 4,35 = 20,889 tf/m
 2
- pilar circular  = 1,2 m  Et = 20,889 x (3,0) = 62,67 tf (em um pilar)
- pilar retangular 0,6 x 1,0 m  Et = 20,889 x (3 x 0,60) = 37,60 tf (em um pilar)



2.8. EFEITO DO EMPUXO DA ÁGUA:

Obervação: O efeito do esforço dinâmico da água aqui abordado segue
instruções usadas na nova ligação ferroviária São Paulo - Belo Horizonte.
Será considerado o efeito da água em movimento em peças imersas.
Notações:
 A = secção de água no perfil transversal
 K = coeficiente de forma da peça mergulhada
 Q = vazão em m3/s
 T = esforço dinâmico da água (tf)
 S = área exposta ao esforço dinâmico da água (m2)
 V = velocidade da água (m/s)
 Vm = velocidade média da água (m/s)
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
21
 g = aceleração da gravidade= 9,8 m/s2
 w = massa específica do fundo

O esforço dinâmico da água sobre um obstáculo é calculado usando-se a
fórmula de quantidade de movimento:
 T = K x S x w x V
2
 g

para água  w = 1,0 tf/m3 e g = 9,8 m/s2  T = K x S x V
2
 9,8



 Coeficiente de Forma (K):
Para secções curvas  k = 0,60
Para secções prismáticas  k = 1,30

Observação: Em pilares prismáticos pode-se, para diminuir o coeficiente de
forma K fazer uma curvatura denominada de talhante.

 talhante pilar


 Velocidade da Água (V):
O valor da velocidade da água varia em cada perfil transversal e dentro de
cada perfil, varia com a profundidade.
Praticamente obtém-se o valor da velocidade V multiplicando-se a velocidade
média da água por um fator característico da posição da peça imersa na secção
de água.
A velocidade média da água (Vm) se obtém dividindo-se a vazão pela secção
de água no perfil transversal do local das peças mergulhadas da ponte.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
22
 I II IV II I
 I II III IV III II I
Os valores dos fatores de correção C estão indicados na tabela abaixo:

SEÇÃO
 DE
CHEIA
PARTES DA SECÇÃO DE ÁGUA DO PERFIL TRANSVERSAL
EXTREMAS INTERMEDIÁRIAS CENTRAL
I II III IV
Normal 0,75 1,0 --- 1,5
Muito Larga 0,75 1,0 1,5 2,0

Observação: A secção será considerada muito larga quando o nível de cheia
anual tiver largura igual ou maior que 100 metros.

 Secção Normal:
 Provável enchente máxima

 Nível de cheia anual



 Secção muito Larga:
 Provável enchente máxima


Nível de cheia anual


  100 m


Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
23
T.N.
Exemplo 6: Obter o esforço dinâmico da água (T).
Dados: - bloco retangular: S = 2 x 3 = 6 m
2
 - secção normal
 - parte I
 - velocidade média da água = 2 m/s
V = 2 x (0,75) = 1,5 m/s
  T = K x S x V
2 = 1,3 x 6 x 1,5
2 = 1,79 tf
 9,8 9,8


Exemplo 7: Obter o esforço dinâmico da água (T).
Dados: - bloco situado na parte III de uma secção com largura  100 m
 - Vm = 3 m/s
S = 2,5 x 6 = 15 m
2
C = 1,5
T = 1,3 x 15 x (3 x 1,5)
2 = 40,3 tf
 9,8



Exemplo 8: Determinar o esforço dinâmico da água num tubulão de diâmetro
igual a 1,40 m situado no trecho II de uma secção de cheia normal sabendo-se
que a velocidade média da água é 2 m/s.

K = 0,60
 S = 3 x 1,4 = 4,2 m
2
 C = 1,0
 3,00 V = Vm x c = 2 x 1 = 2 m/s
 T = 1,03 tf

 = 1,40 m
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
24
T.N.

Exemplo 9: O apoio central de uma ponte apresenta as características indicadas
no esquema abaixo. Obter o esforço dinâmico da água nas partes imersas.
Dados : - Vm = 3 m/s
 - apoio situado no trecho IV (secção muito larga).

 TRÁFEGO


 10,0 m



 10,0 m
 6,0 m
 2,0 m
 3,0 m

 9,0 m








 = 1,6 m
 N.A.máx.
 = 1,4 m = 1,4 m
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
25
 310
 315
Exemplo 10: Determinar os esforços nos pilares 1 a 4 devido ao empuxo de água.
A velocidade média da água neste perfil é de 4 m/s.
Dados: diâmetro = 1,40 m


 320 enchente máxima
 I II III IV III II I

313

 NA (cheia anual)
 308 305


 40,0 m 20,0 60,0 m 60,0 m 40,0 m 20,0 60,0 m















 = 1,4 m
180 m
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
26
2.9. ATRITO NOS APOIOS MÓVEIS:

Teoricamente os deslocamentos da superestrutura não deveriam
provocar esforços nos apoios móveis. Entretanto, em conseqüência de pequenos
atritos nessas articulações, surgem forças com valor limite igual a carga
vertical multiplicada pelo coeficiente de atrito.
Para efeito de cálculo adota-se o coeficiente de atrito dos apoios móveis
  = 0,03. Nessas condições para uma carga vertical de 100 tf, o esforço
horizontal a ser considerado seria FL = 100 x 0,03 = 3 tf


2.10. IMPACTO NOS PILARES:

Os impactos nos pilares podem ser provocados por veículos ou corpos
flutuantes.
Nossa Norma recomenda fazer uma proteção nos pilares de viadutos
sobre estradas de rodagem, não especificando os valores para verificação dos
eventuais impactos. Na Norma alemã (DIM) são fixados os valores de 100 tf e
50 tf, respectivamente no sentido do tráfego e na direção transversal, quando
não houver essa proteção. Essas forças são aplicadas estaticamente a 1,20 m
em relação à pista.
A ação de corpos flutuantes é muito imprecisa parecendo não ser
importante desde que se tomem medidas para evitar eventuais acúmulos junto
aos pilares que possam provocar represamento do rio.

2.11. DESLOCAMENTO DAS FUNDAÇÕES:
Este item deve ser estudado para cada caso particular.
Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
27
Exemplo 11: Obter os esforços de frenagem para uma ponte com 2 vãos
contínuos de 25 m. (Ponte Rodoviária: T.T 45 tf e Ponte Ferroviária: T.B 32 tf )


 2,00 3,50 1,00 3,50 1,50
 2,00
 V1 V2 V3 V4 V5 1,60



 0,80


 2,20

 2,00 2,00 2,00




Exemplo 12: Achar os esforços devido ao vento, nos diversos apoios, das 2
pontes acima. Fazer esquemas.



















Pontes – “Esforços Horizontais”
Engenharia Civil - Prof. Aiello Giuseppe Antonio Neto
28
Exemplo 13: Obter os esforços devidos ao empuxo de terra na cabeceira da
ponte rodoviária abaixo:
 Dados:
 T.T.45 tf
 1,80 B= 10,40 m
 0,05  = 1,8 tf/m31,20  = 25o

5,50
 no encontro existem 3 pilares
 ( = 1,20m)

 ATERRO
 =1,20

 T.N.
