Dimensionamento de Reservatório e Tubulações

Prévia do material em texto

EXERCICIO

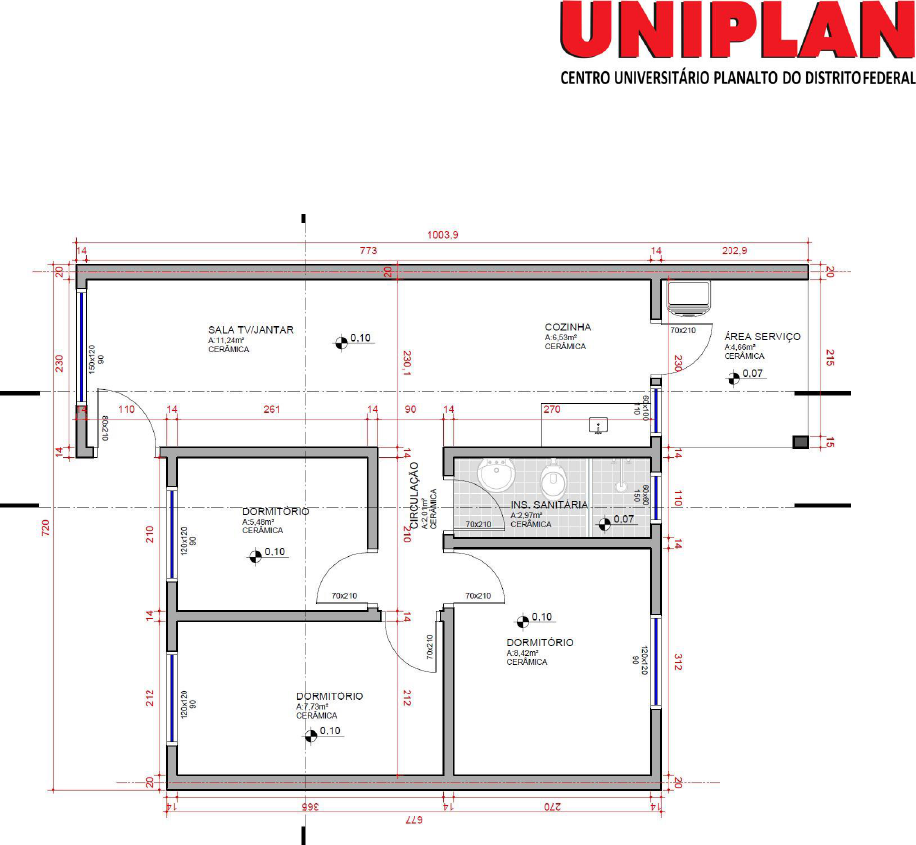

1. Calcular o volume total do reservatório para este apartamento. O
reservatório é elevado.
2. Se o reservatório precisa ser dividido em um superior e um inferior, por
espaço, como deverá ser a distribuição. Justifique a resposta.








Tabela – 1.1
Tabela – 1.2
- sub-ramais
(VASO SANITÁRIO)
(VASO SANITÁRIO)
dos aparelhos sanitários
Dimensionamento dos Ramais
Tabela 1.4Correspondência de tubos de diversos diâmetros com equivalente de 15 mm
Diâmetro nominal
mm
Diâmetro de
Referência
polegadas
Número de Diâmetro
de 15mm para a
mesma vazão
15 ½ 1,0
20 ¾ 2,9
25 1 6,2
32 1 ¼ 10,9
40 1 ½ 17,4
50 2 37,8
60 2 ½ 65,5
75 3 110,5
100 4 189
150 6 527
200 8 1200
J I ABCDEFG H
 CHUV CHUV CHUV VSCD VSCD VS CD PIA PIA PIA


TRECHO IJ HI GH FG EF DE CD BC AB
Diâmetro
mínimo
do sub-
ramal
1/2 1/2 1/2 11/4 11/4 11/4 1/2 1/2 1/2
Equivalên
cia com
diâmetro
de ½”
1 1 1 10,9 10,9 10,9 1 1 1
Soma
das
equivalên
cias
38,7 37,7 36,7 35,7 24,8 13,9 3 2 1
Diâmetro
do trecho
21/2 2 2 2 2 11/2 1 3/4 1/2
Exercício 1.4. - Dimensionar, através do critério do consumo máximo possível, os trechos
do ramal de alimentação do banheiro feminino de uma escola conforme abaixo
representado.
 ou 40
 ou 0,5
 ou 0,5
 ou 1,0
Perda de Carga comprimento equivalente em
metro de canalização – Aço Galvanizado
Perda de Carga comprimento equivalente em
metro de canalização – Aço Galvanizado
Dimensionamento da Coluna
Pressão dinâmica mínima nos pontos de utilização identificados em função do parelho
sanitário e da peça de utilização. Obs: 5 kPa = 0,5 mca
Aparelho Sanitário Peça de utilização Pressão Dinâmica
Mínima (kPa ou mca)
Bacia sanitária Caixa de descarga 5 - 0,5
Bacia sanitária Válvula de descarga 15 – 1,5
Banheira Misturador 10 – 1,0
Bebedouro Registro de Pressão 10 – 1,0
Bidê Misturador de Água 10 – 1,0
Chuveiros ou duchas Misturador de Água 10 – 1,0
Chuveiros Elétrico Registro de Pressão 10 – 1,0
Lavadoras Registro de Pressão 10 – 1,0
Lavatórios Torneiras ou misturador 10 – 1,0
Mictórios Cer. c/ sifão
integrado
Válvula de descarga 10 – 1,0
Mictórios tipo calha Caixa de descarga ou
Registro de Pressão
10 – 1,0
Pia Torneiras ou misturador 10 – 1,0
Tanque Torneiras 10 – 1,0
Torneira de Jardim ou Geral Torneiras 10 – 1,0
Procedimento de cálculo de Coluna após dimensionamento dos sub-ramais e ramais:
 Coluna (1): Indica-se a coluna que está sendo dimensionada;
 Coluna (2): Indica-se o trecho que está sendo dimensionado;
 Coluna (3): Indica-se o peso de cada banheiro;
 Coluna (4): É a soma acumulada dos pesos nos diversos trechos de baixo para cima;
 Coluna (5): Em função do somatório dos pesos em cada trecho, determina-se a vazão
correspondente de cada trecho através da equação Q = 0,3 ν ΣP ou do ábaco da Figura 1.5;
 Coluna (6): Em função do somatório dos pesos em cada trecho ou da vazão, determina-se o
diâmetro correspondente através do ábaco da Figura 1.5;
 Coluna (7): Em função da vazão e do diâmetro de cada trecho, determina-se a velocidade
correspondente através dos ábacos das Figuras 1.6 e 1.7;
Coluna (8): Indica-se o comprimento de cada trecho da tubulação (dado de projeto);
 Coluna (9): Indica-se o comprimento equivalente das conexões em cada trecho (obtido das
Tabelas respectivas);
 Coluna (10): É a soma das colunas 8 e 9;
Coluna (11): Obter a Pressão Disponível que corresponde a altura que parte do fundo do
reservatório superior até a 1ª derivação (entrada do 1 ramal)
 Coluna (12): Em função da vazão e do diâmetro de cada trecho, determina-se a perda de
carga unitária correspondente através da equação 1.4 ou 1.5 ou dos ábacos das Figuras 1.6 e
1.7;
Coluna (13): É a multiplicação dos valores das colunas 10 e 12, ou seja, H = J x LT;
 Coluna (14): A Pressão Final (dinâmica) é a pressão disponível (Pdisp) menos a perda de carga total (H)
 Obs: a Pressão Disponível dos trechos posteriores será PFinal do trecho anterior + o pé direito
Sub–ramais T - MLR
¾” ¾”
Ramais T - MLR
ΣP = 0,7 + 1,0
Q = 0,3 ν 1,7 = 0,39 l/s
Comprimentos
Trechos AB
LR = 1+ 6+1,5 = 8,5
Lequiv = RG 25 mm = 0,3
 2 J 90° 25 mm = 2 x 1,5 = 3
 1 TPD 25mm = 0,9
4,2
LT = 8,5 + 4,2 = 12,7
Trechos BC
LR = 2,8
Lequiv = 1 J 90° 20 mm = 1,2
LT = 2,8 + 1,2 = 4
4º Passo - Barrilete
p  Método de Hunter
 - Fixamos a perda de carga em 8% = J = 0,08
 - a Vazão Total no último pavimento – QB
QB = 0,3 ΣP
 sendo ΣP = ao somatório dos pesos acumulados de todas as
 colunas no último pavimento
Então entramos no ábaco de Fair-Whipple-Hsiao, determina-se o
diâmetro do barrilete.
Dimensionar um barrilete, segundo a NBR 5626, que alimenta as
4 colunas de distribuição, conforme desenho e quadro abaixo:
p  Qb = 0.3 √ Σ P e J = 8%
p  ΣP = (2 X 5,6) + (2X3,9) = 19
p  QB = 0,3 √19 = 1,31 l/s tubulação em PVC – ábaco 1.6 – 1 ½ ”
p  J = 0,08
5ºPasso - Dimensionamento da tubulação
de Recalque e Sucção
O recalque é a tubulação que vai da bomba ao reservatório superior e a tubulação de
sucção vai da válvula de pé no reservatório inferior até a bomba.
Segundo a NBR 5626 a capacidade horária mínima da bomba é de 15% do Consumo
Diário, ou seja no máximo 6,66 h/24 horas de funcionamento da bomba.
1 h - 15% Cd
X - 100% Cd
X = 100 ÷ 15 = 6,66 h/24 h
Na prática adota-se para a capacidade horária da bomba 50% do Consumo Diário, o que
obriga a bomba funcionar apenas durante 2 horas para recalcar o consumo diário.
1 h - 50% Cd
X - 100% Cd
X = 100 ÷ 50 = 2 h/24 h
Adota-se para a tubulação de sucção um diâmetro imediatamente superior ao da tubulação
de recalque.
D SUC > D RECAL
Ou através do ÁBACO da Fig. 1.16 abaixo
Recalque e Sucção
O dimensionamento das
tubulações de recalque e
sucção ficará sujeito a
confirmação, após
dimensionamento da
bomba recalque
O diâmetro do
EXTRAVASSOR é no
mínimo 2 bitolas
comerciais acima da
tubulação de recalque
Dimensionar as tubulações de recalque e sucção para um prédio multifamiliar
de 06 pavimentos com 4 apartamentos por andar com 1 sala, 2 quartos,
cozinha e dependência de empregada. Considerar vazão horária da bomba
igual a 50% do consumo diário (ou seja 2 horas de funcionamento da bomba)
e o consumo diário “per capita” de 200l/dia .
Uso Corrente
Cd 10 Exercício 24.000l
Vazão Bomba para 2 h - 24000 / 2 = 12.000 l/h = 12 m³/h = 12.000 / 3600
= 3,33 l/s
Utilizando o Ábaco dR = 1 ½” e dS = 2”
Pela NBR
Cd 10 Exercício 24.000l
Vazão Bomba para 6,66 h - 24.000 / 6,66 = 3.603,6 l/h = 3,61 m³ =
3.603,6 / 3600 = 1,0 l/s
Utilizando o Ábaco dR = 1 ¼” e dS = 1 ½”
- 6º Passo
Bomba Recalque
Potência da moto-bomba
P= Q.Hman
75.R
p  Onde:
p  P é a potência necessária para a moto-bomba (CV);
p  Q é a vazão de recalque (litros/s);
p  Hman é a altura manométrica dinâmica (m);
p  R é o rendimento da moto-bomba (adimensional) – 60%.
p  O rendimento da moto-bomba é dado pela equação.
R=Pa
Pm
Onde:
Pa é a potênciaaproveitável;
Pm é a potência nominal.
Exercício Especificar uma bomba recalque para um edifício residencial com os dados abaixo e conforme Fig.1.58.
Cd – 70.600 l
Vazão – Q = 35,3 m3/ h ou 9,84 l/s
Diâmetro recalque = 2 ½”
Diâmetro sucção = 3”
Tubulação de Aço Galvanizado
I)   ALTURA MANOMÉTRICA DE SUCÇÃO
1.  Altura estática de sucção: HSUC = 2,3 mca (retirada da fig. 1.58)
2.  Altura devida as perdas na SUCÇÃO
a)  Comprimento Real do encanamento com diâmetro de 3”
LR = 2,4+ 1,6+ 1,2=5,2 m
b) Comprimento Equivalente (LEQ)
01 válvula de pé com crivo de 3” - 20,00 m
01 joelho de 900 de 3” - 2,82 m
02 registro de gaveta (RG) de 3” – (2 x 0,50) = 1,0 m
02 Tês de saída lateral de 3” – (2 x 4,99) = 9,98 m
33,80 m
c) Comprimento Total ( LT)
LT = LR + LEQ = 5,2 + 33,8 = 39 m
d) Perdas de Carga Unitária (J)
Ø = 3” e Q = 9,81 l/s ! Ábaco fig. 1.8 !J = 0,095 e V = 2,2 m/s
e) Altura manométrica devido as perdas (∆ HSUC)
∆ HSUC = 39 x 0,095 = 3,71 mca
f) ALTURA MANOMÉTRICA DE SUCÇÃO
H SUCMAN = HSUC + ∆ HSUC = 2,3 + 3,71 = 6,01 mca
II) ALTURA MANOMÉTRICA DE RECALQUE
a)  Altura Estática de Recalque: HREC = 43,60 mca
b) Comprimento Real da Tubulação de Recalque (LR)- Ø = 2 ½”
LR = 0,5+1,4+1,1+5,5+1,3+39,4+10,8+3,75+1,6+0,4 = 65,75 m
c) Comprimento Equivalente (LEQ)
01 Registro de Gaveta (RG) 2 ½” - 0,4 m
01 Válvula de Retenção pesada 2 ½” - 8,1 m
01 Joelho de 45° 2 ½ ” - 1,08 m
07 Joelho de 90° 2 ½ “ – 7 x 2,35 = 16,45 m
01 Tê de 45° de saída lateral 2 ½ “ - 2,19
28,22
d) Comprimento Total (LT )
LT = LR + LEQ = 65,75 + 28,22 = 93,97m
e) Perda de Carga UNITÁRIA (J)
Ø = 2 ½ “ e Q= 9,81 l/s !Ábaco Fig. 1.8 ! J = 0,24 e V = 3,0 m/s
f) Altura devida as perdas no Recalque (∆ HREC)
∆HREC = L x J = 93,97 x 0,24 = 22,55 mca
g) ALTURA MANOMÉTRICA NO RECALQUE (HRECMAN)
HRECMAN = HREC + ∆ HREC = 43,60 + 22,55= 66,15 mca
III) ALTURA MANOMÉTRICA TOTAL (HMAN)
HMAN = HSUCMAN + HRECMAN = 6,01 + 66,15 = 72,16 mca
IV) ESCOLHA DA BOMBA
P= Q.Hman
75.R
Onde:
P = potência – CV
Q = 9,81 l/s
HMAN = 72, 16 mca
R = rendimento bomba = 50% = 0,5



P = 72,16 x 9,81
 75 x 0,5
P = 18,88 ~ 20 cv
Dimensiona
mento do
Conjunto
Motor -
Bomba
