APOL 4 – DESENHO TÉCNICO MECÂNICO – NOTA 100
Questão 1/5 - Desenho Técnico Mecânico

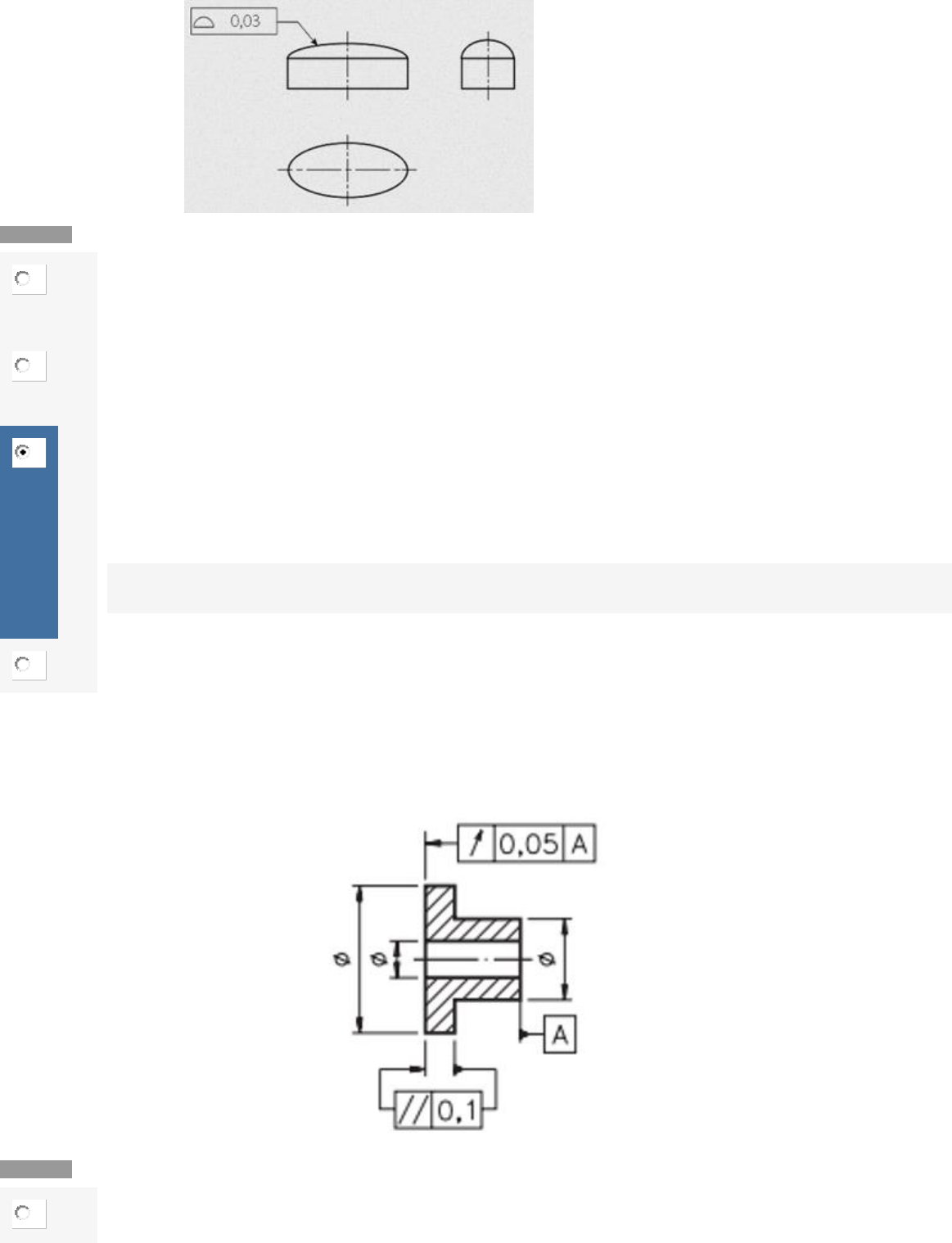

Analise o desenho técnico a seguir e marque a alternativa que apresente a resposta correta para a
simbologia utilizada.
Nota: 20.0

A Indica que o diâmetro do círculo esférico é de 0,03 mm


B Indica que o raio do círculo da esfera é igual a 0,03 mm


C Indica que o erro de forma permitido nessa superfície é de no máximo 0,03 mm



Você acertou!
Resposta: rota de aprendizagem da aula 5.

D Indica que o erro de forma permitido nessa superfície é de no mínimo 0,03 mm

Questão 2/5 - Desenho Técnico Mecânico
Analisando o desenho a seguir, assinale a alternativa que apresenta corretamente os tipos de
tolerâncias indicadas no desenho.
Nota: 20.0

A Posição – paralelismo


B Batimento – perpendicularidade


C Paralelismo – batimento


Você acertou!
Resposta: rota de aprendizagem aula 5

D Perpendicularidade – diâmetro


Questão 3/5 - Desenho Técnico Mecânico
O chefe da ferramentaria de sua empresa recebeu o desenho de uma peça onde havia a indicação
de dois furos com as seguintes tolerâncias: diâmetro 73 H10 e diâmetro 185 J5, verificando a tabela
de tolerâncias da ISO (rota de aprendizagem da aula 5), determine os valores dos diâmetros máximo
e mínimo de cada furo, para informar ao operador de máquina que irá fabricar essa peça.

Veja cópia da tabela:

Nota: 20.0

A 73, 12 – 73,00 / 185, 070 – 184,098


B 73,00 – 72,88 / 185, 007 – 184,987


Você acertou!
Resposta: rota de aprendizagem aula 5

C 72,88 – 73,12 / 184,007 – 185,987


D 73,00 – 73,02 / 185,007 – 184,993

Questão 4/5 - Desenho Técnico Mecânico
O engenheiro de produto ao idealizar um novo produto deve prever no desenho da peça o tipo de
ajuste que julgue necessário para se aplicar em certos tipos de montagem e para isso existem
tabelas que o auxiliam nessa decisão. Por exemplo: se tivermos na peça um furo com precisão H7, e
quisermos montar nesse furo um eixo com ajuste rotativo livre, que tipo de precisão deverá ter esse
eixo?
Nota: 20.0

A d9


B E8


C F7


D e8

Você acertou!
Reposta: rota de aprendizagem aula 5

Questão 5/5 - Desenho Técnico Mecânico
Analisando as dimensões do conjunto eixo/furo a seguir, determine que tipo de ajuste ocorrerá nessa
união e assinale a alternativa correta:




Nota: 20.0

A Ajuste com folga

Você acertou!
Resposta: rota de aprendizagem aula 5

B Ajuste com interferência




C Ajuste incerto


D Faltam dados no desenho para se determinar o tipo de ajuste
