Você acertou 3 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

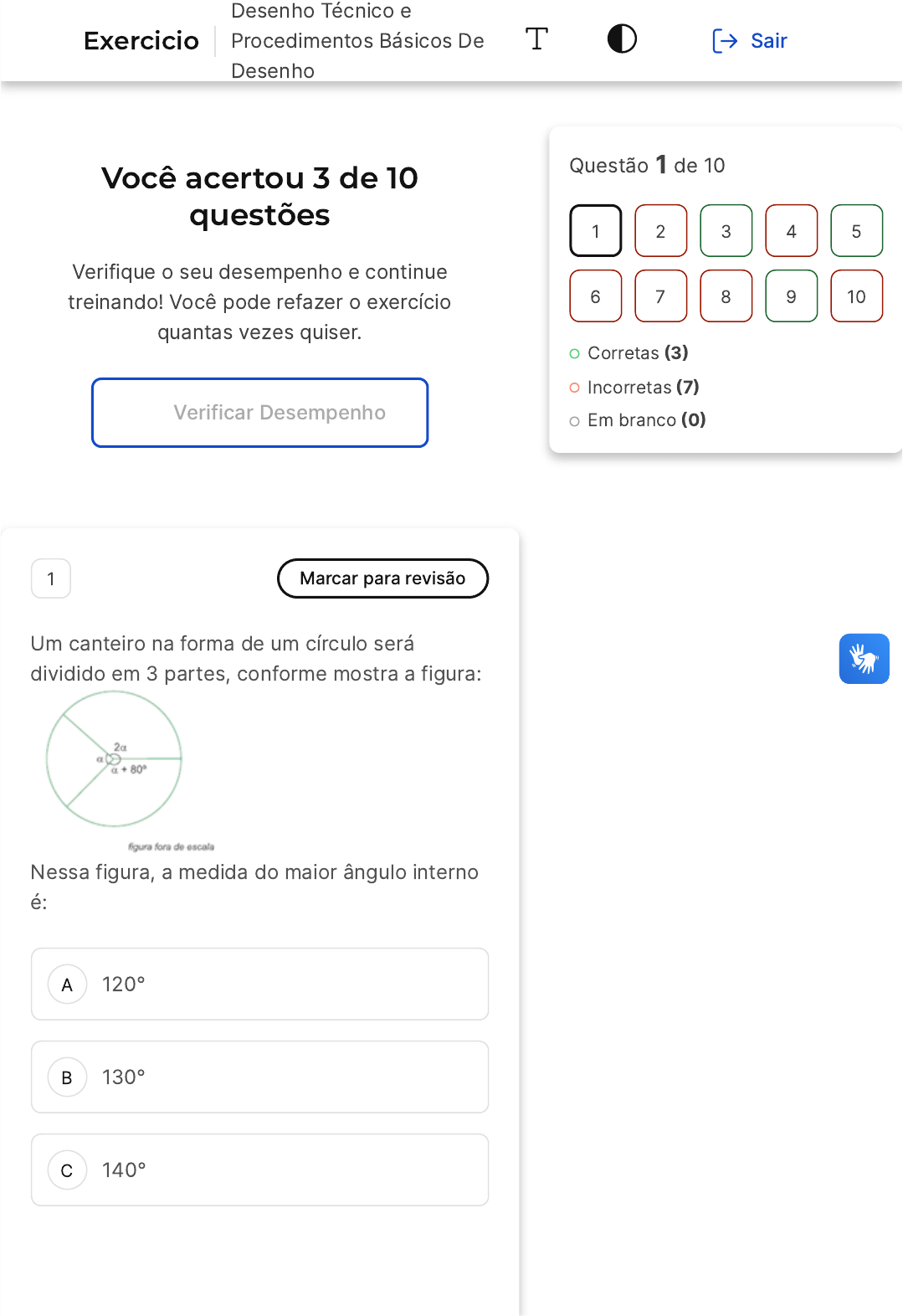

Um canteiro na forma de um círculo será
dividido em 3 partes, conforme mostra a figura:
Nessa figura, a medida do maior ângulo interno
é:
120°
130°
140°
Questão 1 de 10
Corretas �3�
Incorretas �7�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Desenho Técnico e
Procedimentos Básicos De
Desenho
Sair
D
E
150°
160°
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 150°
2 Marcar para revisão
Em uma aula de Desenho Técnico, o professor
apresenta um projeto de uma pequena casa. O
projeto está desenhado em uma escala de
1�100. Para compreender melhor as dimensões
reais, os alunos devem aplicar seus
conhecimentos sobre escalas e suas
implicações no desenho técnico.
Considerando o texto, analise as afirmativas
abaixo:
I. Na escala 1�100, 1 cm no desenho representa
100 cm na realidade.
II. Escalas de redução, como a 1�100, são
comuns em projetos de grandes estruturas.
III. A escala 1�100 é considerada uma escala de
ampliação.
É correto o que se afirma em:
A
B
C
D
E
Apenas I
Apenas I e II
Apenas II e III
Apenas III
Apenas I e III
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A Afirmativa I está correta, pois na escala
1�100, cada centímetro no desenho
representa 100 centímetros na realidade. A
Afirmativa II também está correta, já que
escalas de redução são frequentemente
usadas em projetos de grandes estruturas
para caberem em folhas de papel padrão. A
Afirmativa III está incorreta, pois a escala
1�100 é uma escala de redução e não de
ampliação.
3 Marcar para revisão
Apesar da evolução dos computadores e dos
sistemas de computação gráfica, a operação
dos sistemas e a entrada de dados necessários
para representar graficamente um objeto é de
A
B
C
D
E
um profissional responsável por esse trabalho.
Sobre esse profissional, podemos afirmar que:
Utiliza esquadros e lapiseiras na
computação gráfica.
Não precisa compreender de que
maneira um objeto deve ser
representado para que suas
características dimensionais e sua
volumetria sejam adequadamente
compreendidas.
Como qualquer profissional da
Engenharia, não precisa de
conhecimentos de desenho técnico.
Deve ter suas habilidades de
raciocínio espacial desenvolvidas, ou
seja, deve ser capaz de pensar e
raciocinar com forma de um objeto e
sua disposição no espaço.
Pode não necessitar de qualquer
habilidade relacionada ao desenho
técnico, portanto, basta conhecer
desenho artístico.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O profissional responsável pela operação
dos sistemas de computação gráfica e pela
entrada de dados necessários para
A
B
C
representar graficamente um objeto deve
possuir habilidades de raciocínio espacial
bem desenvolvidas. Isso significa que ele
deve ser capaz de pensar e raciocinar
sobre a forma de um objeto e sua
disposição no espaço. Essa capacidade é
fundamental para garantir que o objeto seja
representado de maneira adequada e
precisa, permitindo que suas
características dimensionais e volumétricas
sejam corretamente compreendidas.
Portanto, a alternativa D é a correta.
4 Marcar para revisão
Em uma planta baixa para a construção de um
complexo residencial, o arquiteto projeta uma
área de lazer circular. O diâmetro desta área é
de 40 metros. Para completar o projeto, ele
precisa calcular o comprimento da
circunferência para planejar o cercamento da
área.
Qual é o comprimento da circunferência da área
de lazer?
80π metros
60π metros
125,6 metros
D
E
20π metros
40π metros
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O comprimento de uma circunferência é
dado pela fórmula C�π×d, onde d é o
diâmetro. Neste caso, com um diâmetro de
40 metros, o comprimento da
circunferência é 40π metros.
5 Marcar para revisão
Analise as sentenças, a seguir, referentes aos
conceitos de expressão gráfica:
I. Apesar da evolução dos computadores e dos
sistemas de computação gráfica, é útil e
necessário um profissional responsável pela
operação dos sistemas e a entrada de dados
para representar graficamente um objeto;
II. Existem três métodos para elaboração de um
desenho técnico: à mão livre (esboço), o
rascunho sem normas e o desenho utilizando o
computador;
III. A expressão gráfica é uma linguagem
utilizada em vários campos da engenharia para
descrever a posição, a forma e as dimensões de
um objeto em processo de criação e
construção, e o desenho técnico é uma
ferramenta de expressão gráfica;
A
B
C
D
E
IV. O desenho técnico é utilizado de maneira
redundante na descrição e na representação de
um objeto, ou seja, é suficiente e fácil descrever
em forma de texto as características
geométricas e dimensionais de um objeto que
se quer representar, sem a necessidade de
desenhar.
A alternativa que apresenta a(s) sentença(s)
correta(s) é:
I e II
I, II e IV
II
II, III e IV
I e III
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As sentenças corretas são a I e a III. A
sentença I está correta porque, apesar do
avanço tecnológico, ainda é necessário um
profissional para operar os sistemas e
inserir os dados para a representação
gráfica de um objeto. A sentença III
também está correta, pois a expressão
gráfica é uma linguagem amplamente
utilizada em diversos campos da
engenharia para descrever a posição, a
A
B
C
D
E
forma e as dimensões de um objeto em
processo de criação e construção, sendo o
desenho técnico uma ferramenta dessa
expressão gráfica.
6 Marcar para revisão
O comprimento de uma pista circular de 50 m
de raio que descreve um arco de três quartos
de volta �270°), dado π � 3,14, é igual a:
314 m
235,5 m
157 m
78,5 m
165 m
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Para calcular o comprimento de um arco,
utilizamos a fórmula C � 2πr(θ/360), onde
C é o comprimento do arco, r é o raio, θ é o
ângulo central em graus e π é a constante
pi. Neste caso, o raio r é 50 m e o ângulo θ
é 270°. Substituindo esses valores na
A
B
C
fórmula, temos C � 2�3,14�50*�270/360� �
235,5 m. Portanto, o comprimento da pista
circular que descreve um arco de três
quartos de volta é 235,5 m.
7 Marcar para revisão
No desenho técnico, o entendimento de
elementos geométricos é crucial para a
representação adequada de objetos e
estruturas. Uma das figuras geométricas mais
importantes é a circunferência, que possui
elementos como o _______, a linha que passa
pelo centro e toca a borda em dois pontos
opostos. Outro elemento fundamental é a
_______, uma linha que conecta dois pontos na
borda da circunferência, mas não
necessariamente passa pelo centro. Quando um
desenho técnico aborda projetos de
engenharia, como a construção de um rodoanel,
a precisão na utilização desses elementos é
essencial para garantir a correta execução e a
segurança da estrutura.
Assinale a alternativa que contém a sequência
correta para preencher as lacunas acima:
raio - corda
diâmetro - raio
corda - diâmetro
D
E
diâmetro - corda
raio - diâmetro
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é "diâmetro - corda". No
contexto do desenho técnico, o diâmetro é
uma linha que atravessa o centro da
circunferência e toca a borda em dois
pontos opostos. Já a corda é uma linha que
conecta dois pontos na borda da
circunferência, mas não passa pelo centro.
Ambos são elementos fundamentais nodesenho técnico, especialmente em
projetos de engenharia, onde a precisão e
o entendimento correto desses elementos
são essenciais para a segurança e a
exatidão do projeto.
8 Marcar para revisão
Um arquiteto está desenhando a planta de um
edifício circular. Para isso, ele precisa calcular a
área de um setor circular, que será destinada a
um jardim interno.
Qual informação é essencial para calcular a área
do setor circular destinado ao jardim interno?
A
B
C
D
E
Comprimento da circunferência total
do edifício
Diâmetro do círculo formado pelo
edifício
Ângulo central correspondente ao
setor circular
Comprimento da corda que define o
setor circular
Raio da circunferência interna do
edifício
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Para calcular a área de um setor circular,
como o jardim interno nesse caso, é
essencial conhecer o ângulo central
correspondente a esse setor. O ângulo
central ajuda a determinar a proporção do
círculo que o setor ocupa, o que é crucial
para o cálculo da área. As outras
alternativas são informações relevantes em
desenho técnico, mas não são diretamente
necessárias para calcular a área de um
setor circular.
9 Marcar para revisão
A
B
C
D
E
Ao comparar o desenho técnico com o artístico,
nota-se uma diferença significativa. Qual
característica distingue principalmente o
desenho técnico do desenho artístico?
Uso de cores vibrantes
Precisão e padronização
Expressão subjetiva
Utilização de papel canson
Técnicas de sombreamento
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O desenho técnico é diferenciado pelo seu
foco na precisão e padronização,
características essenciais para sua função
de comunicação clara em campos técnicos,
ao contrário do desenho artístico que é
mais subjetivo.
10 Marcar para revisão
Uma turma de engenharia mecânica está
aprendendo sobre o desenho técnico aplicado à
A
B
C
D
E
criação de peças de maquinário. Eles exploram
diferentes métodos de desenho, incluindo
esboços à mão livre e o uso de tecnologias
como CAD.
Considerando o texto, analise as afirmativas
abaixo:
I. O desenho técnico manual com instrumentos
é obsoleto e não é mais ensinado em cursos de
engenharia.
II. O CAD �Desenho Assistido por Computador)
tem revolucionado o desenho técnico,
permitindo maior precisão e eficiência.
III. Esboços à mão livre são inúteis no contexto
do desenho técnico moderno.
É correto o que se afirma em:
Apenas II
Apenas I
Apenas III
Apenas I e III
Apenas II e III
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A Afirmativa II é correta ao afirmar que o
CAD tem sido fundamental na evolução do
desenho técnico, proporcionando maior
precisão e eficiência. As Afirmativas I e III
são incorretas, pois, apesar da
popularidade do CAD, o desenho técnico
manual ainda é uma habilidade relevante e
ensinada, e os esboços à mão livre
continuam sendo uma ferramenta útil para
o desenvolvimento inicial de ideias e
conceitos no desenho técnico.
