Questões resolvidas
1ª Questão: Uma extremidade da barra AB apóia-se no canto A e a outra atada ao cabo BD. Com uma carga de 160N aplicada no centro C da barra, determine a reação em A e a força de tração do cabo.
1ª Questão: Uma barra leve tem um bloco de 15kg pendurado em seu ponto médio C. Roletes em A e C estão apoiados em superfícies sem atrito, e um cabo horizontal AD está preso em A. Determine as reações em A e B, e a tração no cabo AD.
1ª Questão: Uma barra leve tem um bloco de 15kg pendurado em seu ponto médio C. Roletes em A e C estão apoiados em superfícies sem atrito, e um cabo horizontal AD está preso em A. Determine as reações em A e B, e a tração no cabo AD.
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

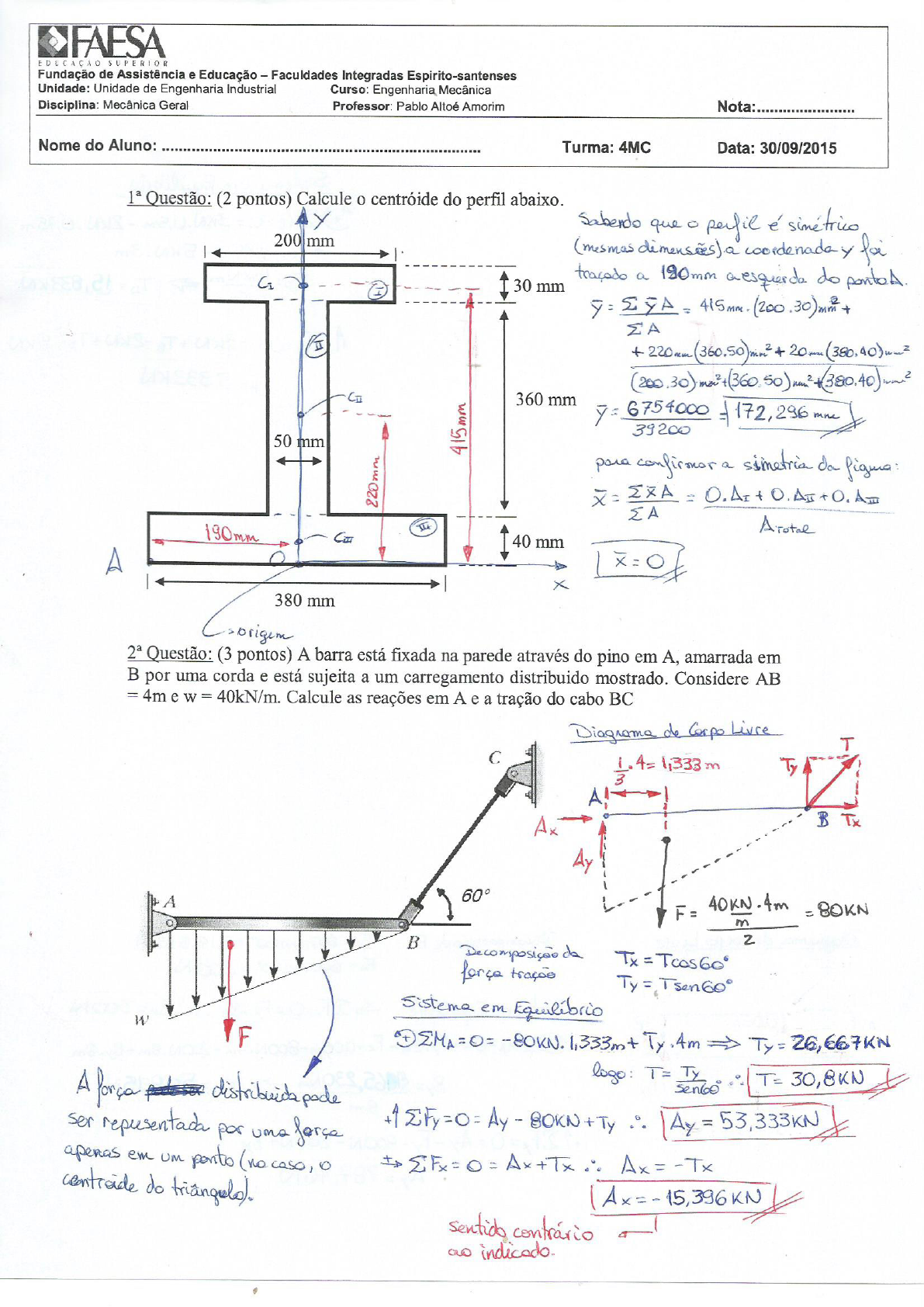

Fundação de Assistência e Educação – Faculdades Integradas Espirito-santenses Unidade: Unidade de Engenharia Industrial Curso: Engenharia Mecânica Disciplina: Mecânica Geral Professor: Pablo Altoé Amorim Nota:....................... Nome do Aluno: ........................................................................... Turma: 4MC Data: 28/09/2015 1ª Questão: Uma extremidade da barra AB apóia-se no canto A e a outra atada ao cabo BD. Com uma carga de 160N aplicada no centro C da barra, determine a reação em A e a força de tração do cabo. Questão Extra (ponto extra): Uma força de 4250N está aplicada na barra AB, presa por dois cabos BC e BD. Determine a reação na junta esférica em A. 200 mm 360 mm 240 mm 240 mm 160 N A C B D Fundação de Assistência e Educação – Faculdades Integradas Espirito-santenses Unidade: Unidade de Engenharia Industrial Curso: Engenharia Mecânica Disciplina: Mecânica Geral Professor: Pablo Altoé Amorim Nota:....................... Nome do Aluno: ........................................................................... Turma: 4MA Data: 29/09/2015 1ª Questão: Uma barra leve tem um bloco de 15kg pendurado em seu ponto médio C. Roletes em A e C estão apioados em superfícies sem atrito, e um cado horizontal AD está preso em A. Determine as reações em A e B, e a tração no cabo AD. Questão Extra (ponto extra): Uma força de 4250N está aplicada na barra AB, presa por dois cabos BC e BD. Determine a reação na junta esférica em A.
