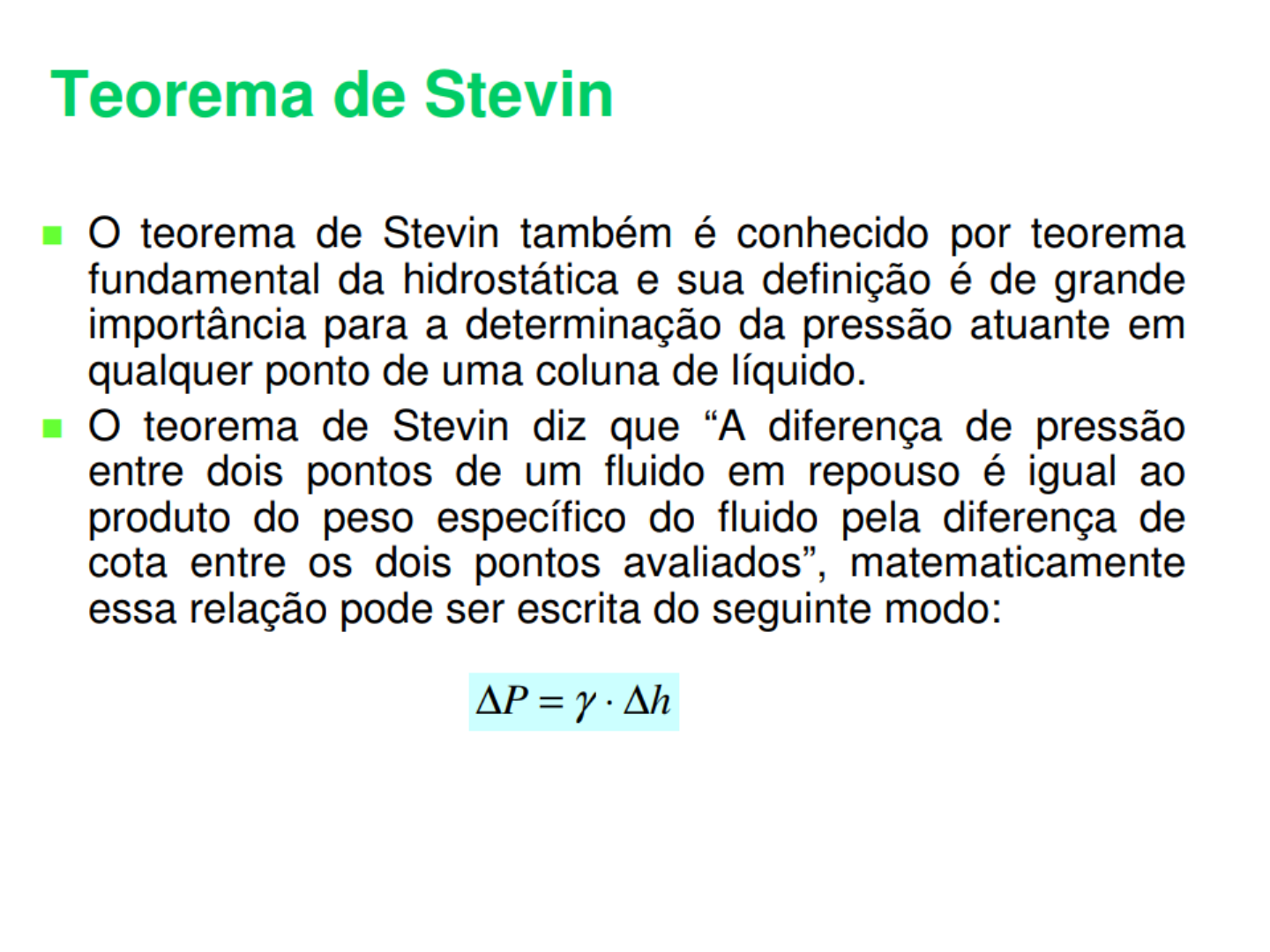

Teorema de Stevin

Prévia do material em texto

• Observe que o ponto mais baixo tem
maior pressão já que tem maior coluna
de fluido. Faremos sempre a pressão
do ponto mais baixo menos a pressão
do ponto mais alto.
• Quaisquer dois pontos sob um mesmo
fluido com mesma altura terão a
mesma pressão.

Observações importantes:
a) O Teorema de Stevin só se aplica a fluidos
em repouso.
b) ∆h é a diferença de cotas e não a distância
entre os dois pontos considerados.
c) Todos os pontos de um fluido num plano
horizontal tem a mesma pressão.
d) A pressão independe da área, ou seja, do
formato do recipiente.

Vasos comunicantes
A pressão nas linhas marcadas na figura
será a mesma, se estiverem em um
mesmo plano horizontal.
Quando colocamos um líquido qualquer em um
vaso comunicante, observamos que a altura que
esse líquido atinge é a mesma nos três ramos,
mesmo quando inclinamos o vaso.
e) Se a pressão na superfície livre de um líquido
contido num recipiente for nula, a pressão num ponto
à profundidade h dentro do líquido será dada por:
𝒑 = 𝜸𝒉
f) Nos gases, como o peso específico é
pequeno, se a diferença de cota entre dois
pontos não é muito grande, pode-se desprezar a
diferença de pressão entre eles.
Carga de Pressão
Expressa a pressão de um certo fluido em unidade de
comprimento.



Coluna piezométrica ou piezômetro
 • O dispositivo mais simples para
medir pressões.
• Consiste na inserção de um tubo
transparente na tubulação ou
recipiente onde se quer medir a
pressão.
• O líquido subirá na coluna
piezométrico a uma altura h,
correspondente à pressão
interna.

O piezômetro apresenta três defeitos que o tornam
de uso limitado:

1) a altura h, para pressões elevadas e para líquidos
de baixo peso específico, será muito alta. Exemplo:
água com pressão de 1000000N/m² e cujo peso
específico é 100000N/m³ formará uma coluna
 h= p/𝛾 = 1000000/10000 = 10m
Logo, não sendo viável a instalação de um tubo de
vidro com mais de 10m de altura, o piezômetro não
pode, nesse caso, ser útil. nota-se então que esse
aparelho só serve para pequenas pressões.

• 2) não se pode medir pressão de gases, pois
eles escapam sem formar a coluna h.

• 3) não se pode medir pressões efetivas
negativas, pois nesse caso haverá entrada de
ar para o reservatório, em vez de haver a
formação de coluna h.

Manômetros com tubo em U
• são utilizados na medição de pressão relativamente
baixas através do balanço/equilíbrio de pressão em
uma coluna de líquido.
• O problema das pressões efetivas negativas é
corrigido
A presença do fluido manométrico permite a
medida da pressão de gases, já que impede
que estes escapem
Manômetros diferenciais
• São os manômetros de tubo em U, ligados a
dois reservatórios, em vez de ter um dos
ramos aberto à atmosfera.
